    2013年电气工程师供配电专业案例考试真题上午卷
    2013 年电气工程师供配电专业案例考试真题上午卷 案例题，4 选 1 的方式。各小题前后之间没有联系，共 25 道小题。每题分值为 2 分 1、根据材料，回答 1-5 题。 某高层办公楼供电电源为交流 10kV，频率 50Hz，10/0．4kV 变电所设在本楼内，10kV 侧采 用低电阻接地系统，400/230V 侧接地形式采用 TN－S 系统且低压电气装置采用保护总等电 位联结系统。请回答下列问题。 因低压系统发生接地故障，办公室有一电气设备的金属外壳带电，若已知干燥条件，大的接 触表面积，50Hz/60Hz 交流电流路径为手到手的人体总阻抗 ZT 见下表，试计算人体碰触到该 电气设备，交流接触电压 75V，干燥条件，大的接触表面积，当电流路径为人体双手对身体 躯干成并联，接触电流应为下列哪一项数值?（ 人体总阻抗 ZT 表 ） 接触电压(V) 人体总阻抗 ZT 值(n) 接触电压(V) 人体总阻抗 ZT 值(n) 25 50 75 100 3250 125 1550 2500 2000 1725 150 175 200 1400 1325 1275 A．38Ma B．75mA C．150mA D．214mA 2、办公楼 10/0．4kV 变电所的高压接地系统和低压接地系统相互连接，变电所的接地电阻 为 3．2Ω，若变电所 10kV 高压侧发生单相接地故障，测得故障电流为 150A，在故障持续时 间内低压系统线导体与变电所低压设备外露可导电部分之问的工频应力电压为下列哪一项 数值?（ A．110V B．220V C．480V D．700V 3、办公楼内一台风机采用交联铜芯电缆 YJV－0．6/1kV－3×25+1×16 配电，该风机采用断 ） 1

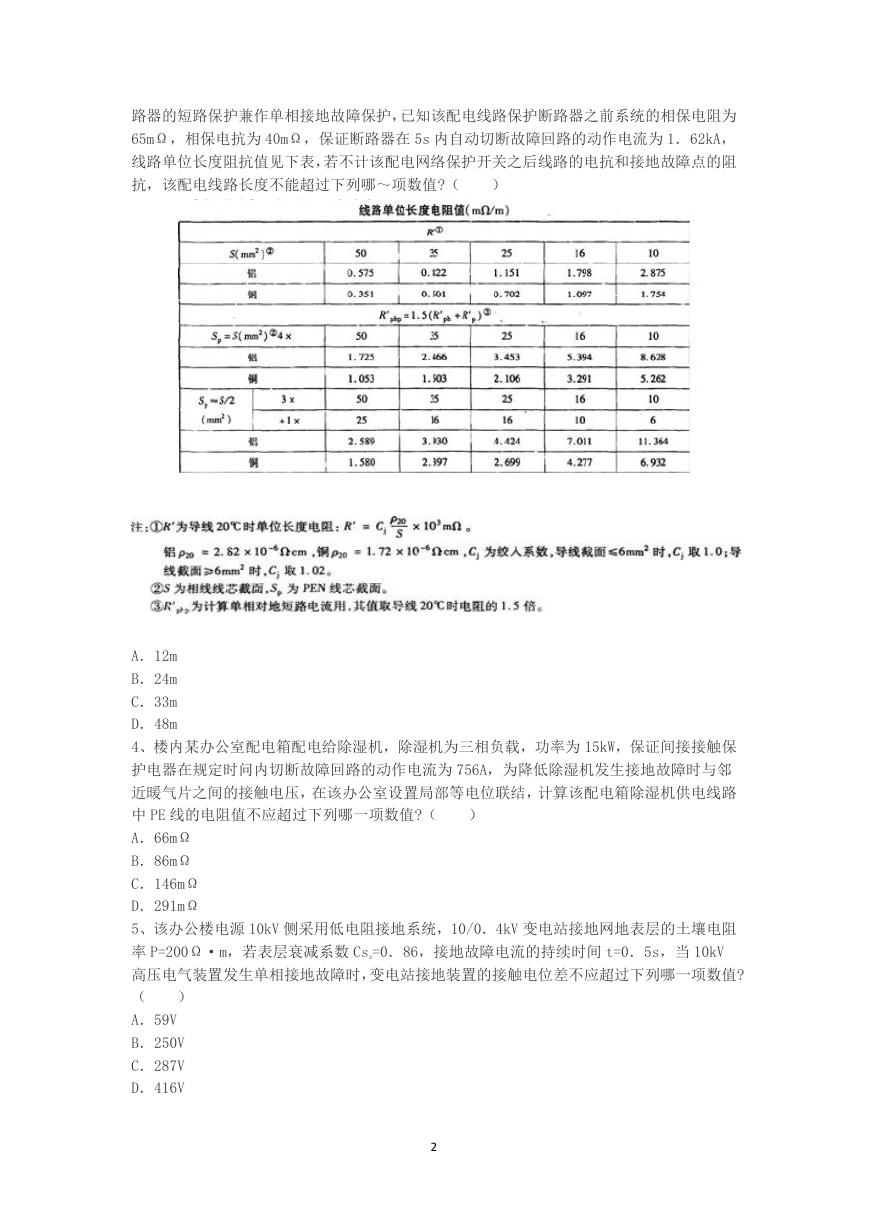

    路器的短路保护兼作单相接地故障保护，已知该配电线路保护断路器之前系统的相保电阻为 65mΩ，相保电抗为 40mΩ，保证断路器在 5s 内自动切断故障回路的动作电流为 1．62kA， 线路单位长度阻抗值见下表，若不计该配电网络保护开关之后线路的电抗和接地故障点的阻 抗，该配电线路长度不能超过下列哪～项数值?（ ） ） A．12m B．24m C．33m D．48m 4、楼内某办公室配电箱配电给除湿机，除湿机为三相负载，功率为 15kW，保证间接接触保 护电器在规定时问内切断故障回路的动作电流为 756A，为降低除湿机发生接地故障时与邻 近暖气片之间的接触电压，在该办公室设置局部等电位联结，计算该配电箱除湿机供电线路 中 PE 线的电阻值不应超过下列哪一项数值?（ A．66mΩ B．86mΩ C．146mΩ D．291mΩ 5、该办公楼电源 10kV 侧采用低电阻接地系统，10/0．4kV 变电站接地网地表层的土壤电阻 率 P=200Ω·m，若表层衰减系数 Css=0．86，接地故障电流的持续时间 t=0．5s，当 10kV 高压电气装置发生单相接地故障时，变电站接地装置的接触电位差不应超过下列哪一项数值? （ A．59V B．250V C．287V D．416V ） 2

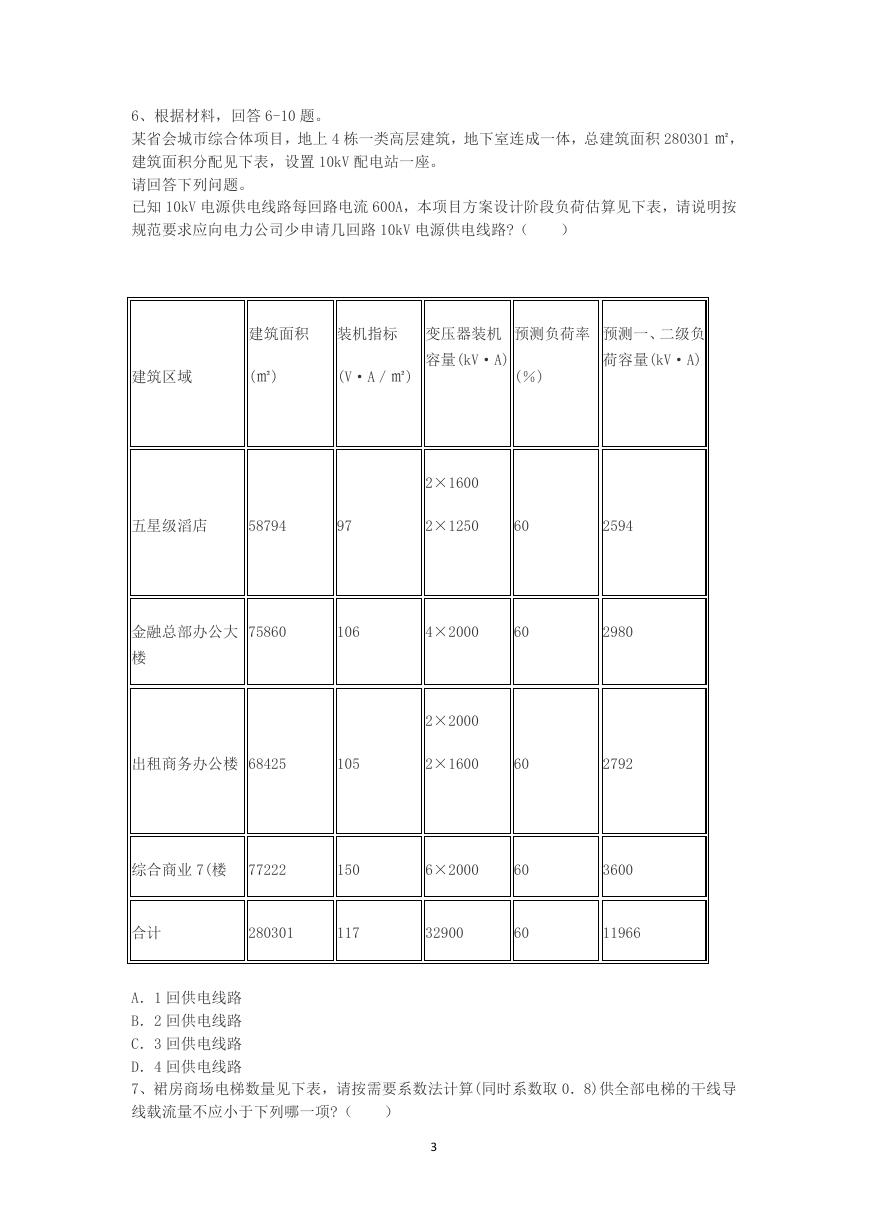

    6、根据材料，回答 6-10 题。 某省会城市综合体项目，地上 4 栋一类高层建筑，地下室连成一体，总建筑面积 280301 ㎡， 建筑面积分配见下表，设置 10kV 配电站一座。 请回答下列问题。 已知 10kV 电源供电线路每回路电流 600A，本项目方案设计阶段负荷估算见下表，请说明按 规范要求应向电力公司少申请几回路 10kV 电源供电线路?（ ） 建筑面积 装机指标 变压器装机 预测负荷率 预测一、二级负 建筑区域 (㎡) (V·A／㎡) (％) 容量(kV·A) 荷容量(kV·A) 五星级滔店 58794 97 2×1250 60 2594 2×1600 金融总部办公大 75860 106 4×2000 60 2980 楼 出租商务办公楼 68425 105 2×1600 60 2792 2×2000 综合商业 7(楼 77222 150 6×2000 60 3600 合计 280301 117 32900 60 11966 A．1 回供电线路 B．2 回供电线路 C．3 回供电线路 D．4 回供电线路 7、裙房商场电梯数量见下表，请按需要系数法计算(同时系数取 0．8)供全部电梯的干线导 线载流量不应小于下列哪一项?（ ） 3

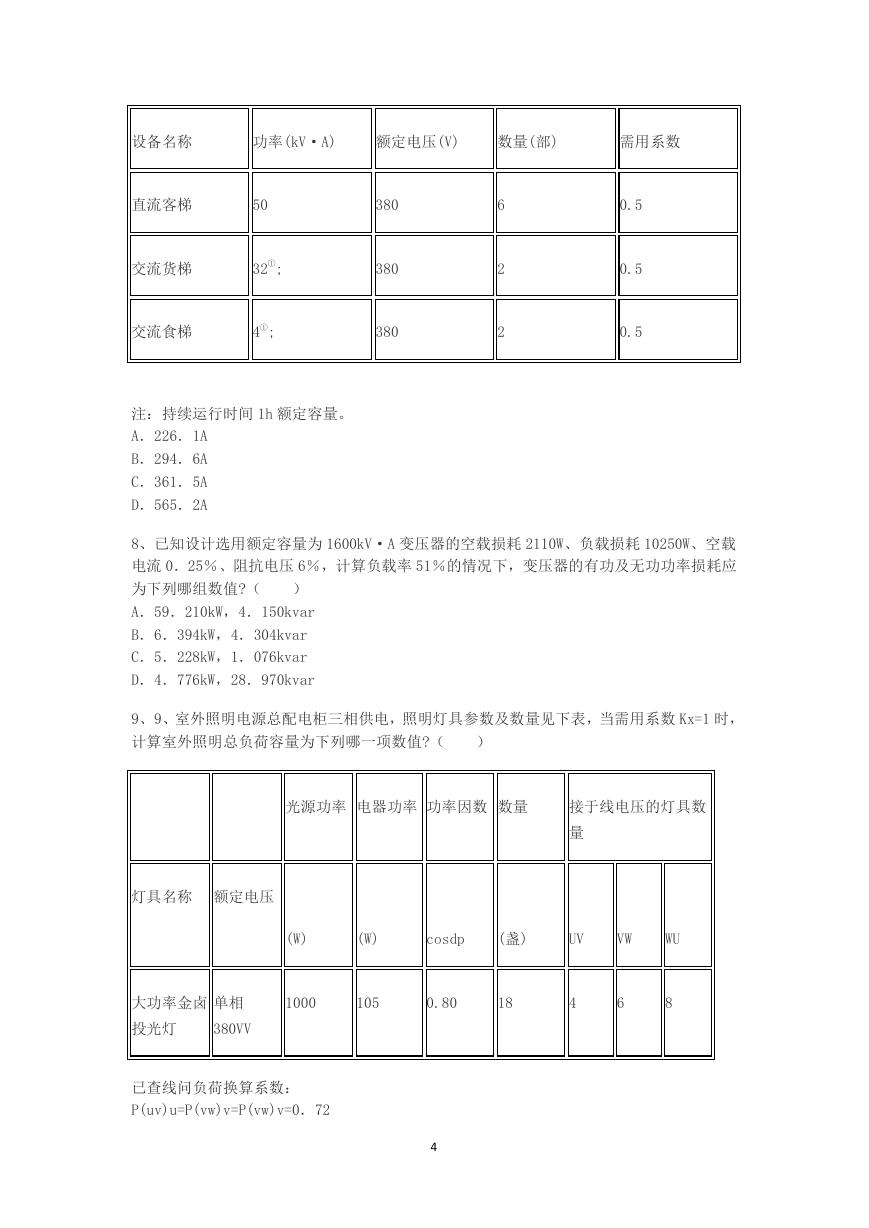

    设备名称 功率(kV·A) 额定电压(V) 数量(部) 需用系数 直流客梯 50 交流货梯 32①; 交流食梯 4①; 380 380 380 6 2 2 0.5 0.5 0.5 注：持续运行时间 1h 额定容量。 A．226．1A B．294．6A C．361．5A D．565．2A 8、已知设计选用额定容量为 1600kV·A 变压器的空载损耗 2110W、负载损耗 10250W、空载 电流 0．25％、阻抗电压 6％，计算负载率 51％的情况下，变压器的有功及无功功率损耗应 为下列哪组数值?（ A．59．210kW，4．150kvar B．6．394kW，4．304kvar C．5．228kW，1．076kvar D．4．776kW，28．970kvar ） 9、9、室外照明电源总配电柜三相供电，照明灯具参数及数量见下表，当需用系数 Kx=1 时， 计算室外照明总负荷容量为下列哪一项数值?（ ） 光源功率 电器功率 功率因数 数量 接于线电压的灯具数 量 灯具名称 额定电压 (W) (W) cosdp (盏) UV VW WU 大功率金卤 单相 1000 105 0.80 18 4 6 8 投光灯 380VV 已查线问负荷换算系数： P(uv)u=P(vw)v=P(vw)v=0．72 4
    P(uv)v=P(vw)w=P(vw)u=0．28 q(uv)u=q(vw)v=q(vw)v=0．09 q(uv)v=q(vw)w=q(vw)u=0．67 A．19．89kV·A B．24．86kV·A C．25．45kV·A D．29．24kV·A 10、酒店自备柴油发电机组带载负荷统计见下表，请计算发电机组额定视在功率不应小于下 列哪一项数值?(同时系数取 1)（ ） 用电设备组名称 功率(kW) 需用系数 k。 cosφ 备注 火灾时可切除 火灾时可切除 功率单位 kV·A 火灾时可切除 照明负荷 56 动力负荷 UPS 167 120 24h 空调负荷 125 消防应急照明 100 消防水泵 消防风机 130 348 消防电梯 40 A．705kV·A B．874kV·A C．915kV·A D．1133kV·A 0.9 0.8 0.9 0.8 0.9 0.8 0.8 0.5 0.4 0.6 0.8 0.7 1 1 1 1 5

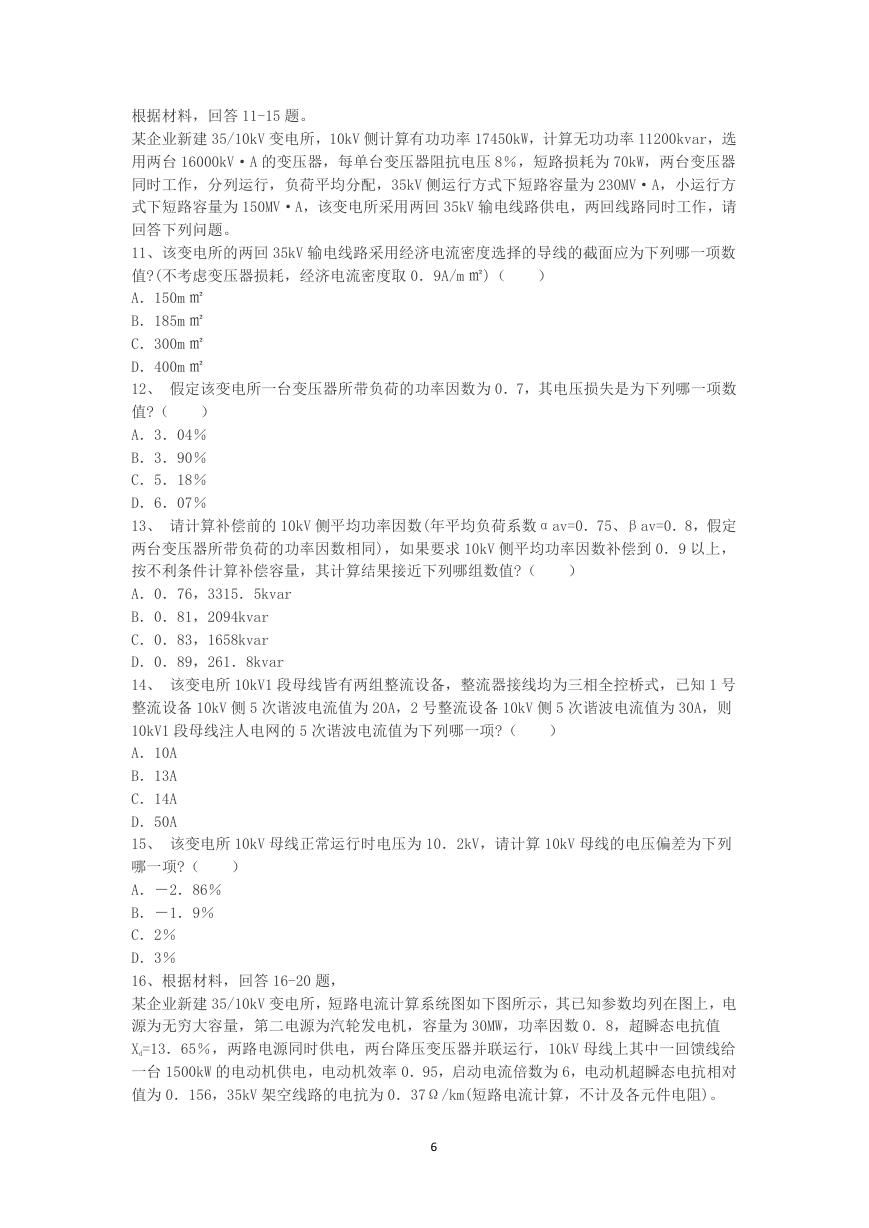

    ） 根据材料，回答 11-15 题。 某企业新建 35/10kV 变电所，10kV 侧计算有功功率 17450kW，计算无功功率 11200kvar，选 用两台 16000kV·A 的变压器，每单台变压器阻抗电压 8％，短路损耗为 70kW，两台变压器 同时工作，分列运行，负荷平均分配，35kV 侧运行方式下短路容量为 230MV·A，小运行方 式下短路容量为 150MV·A，该变电所采用两回 35kV 输电线路供电，两回线路同时工作，请 回答下列问题。 11、该变电所的两回 35kV 输电线路采用经济电流密度选择的导线的截面应为下列哪一项数 值?(不考虑变压器损耗，经济电流密度取 0．9A/m ㎡)（ A．150m ㎡ B．185m ㎡ C．300m ㎡ D．400m ㎡ 12、 假定该变电所一台变压器所带负荷的功率因数为 0．7，其电压损失是为下列哪一项数 值?（ A．3．04％ B．3．90％ C．5．18％ D．6．07％ 13、 请计算补偿前的 10kV 侧平均功率因数(年平均负荷系数αav=0．75、βav=0．8，假定 两台变压器所带负荷的功率因数相同)，如果要求 10kV 侧平均功率因数补偿到 0．9 以上， 按不利条件计算补偿容量，其计算结果接近下列哪组数值?（ A．0．76，3315．5kvar B．0．81，2094kvar C．0．83，1658kvar D．0．89，261．8kvar 14、 该变电所 10kV1 段母线皆有两组整流设备，整流器接线均为三相全控桥式，已知 1 号 整流设备 10kV 侧 5 次谐波电流值为 20A，2 号整流设备 10kV 侧 5 次谐波电流值为 30A，则 10kV1 段母线注人电网的 5 次谐波电流值为下列哪一项?（ A．10A B．13A C．14A D．50A 15、 该变电所 10kV 母线正常运行时电压为 10．2kV，请计算 10kV 母线的电压偏差为下列 哪一项?（ A．－2．86％ B．－1．9％ C．2％ D．3％ 16、根据材料，回答 16-20 题， 某企业新建 35/10kV 变电所，短路电流计算系统图如下图所示，其已知参数均列在图上，电 源为无穷大容量，第二电源为汽轮发电机，容量为 30MW，功率因数 0．8，超瞬态电抗值 Xd=13．65％，两路电源同时供电，两台降压变压器并联运行，10kV 母线上其中一回馈线给 一台 1500kW 的电动机供电，电动机效率 0．95，启动电流倍数为 6，电动机超瞬态电抗相对 值为 0．156，35kV 架空线路的电抗为 0．37Ω/km(短路电流计算，不计及各元件电阻)。 ） ） ） ） 6

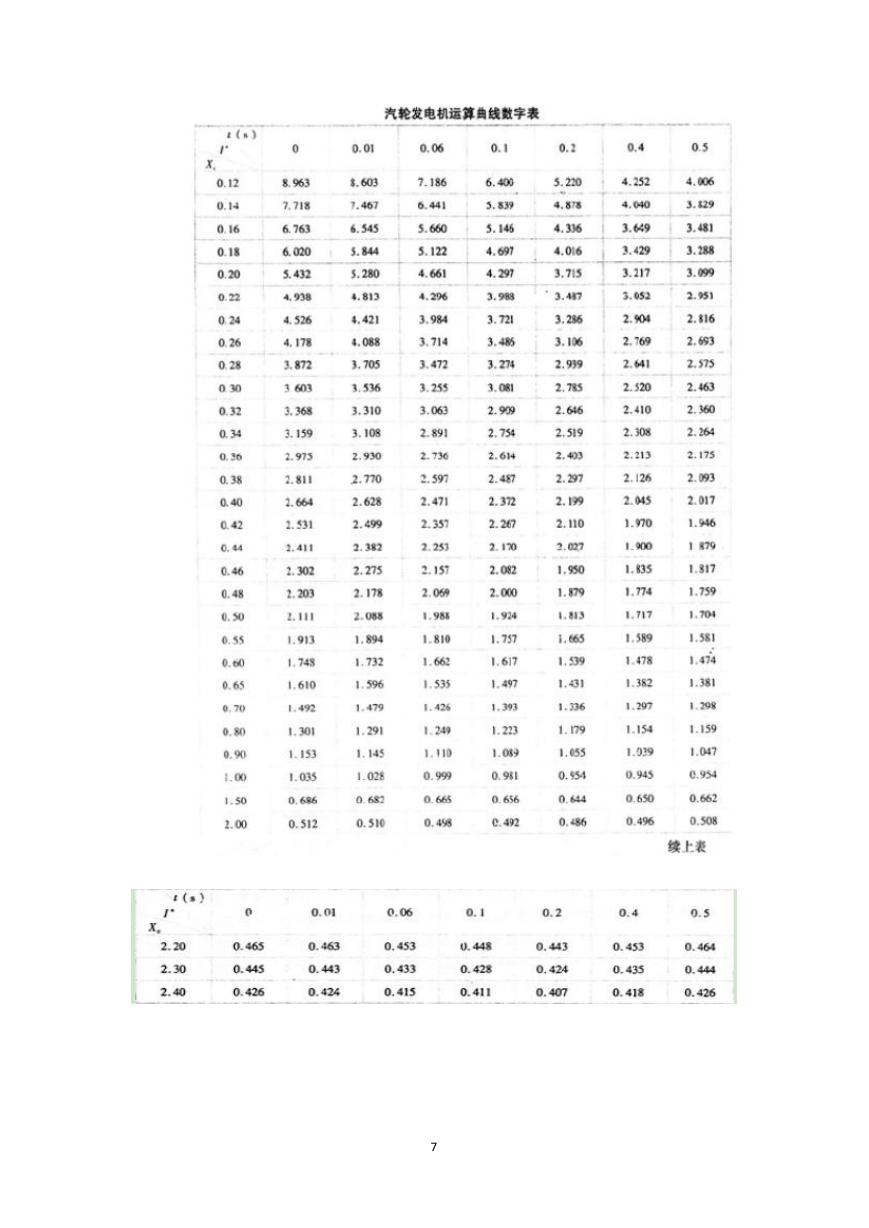

    7

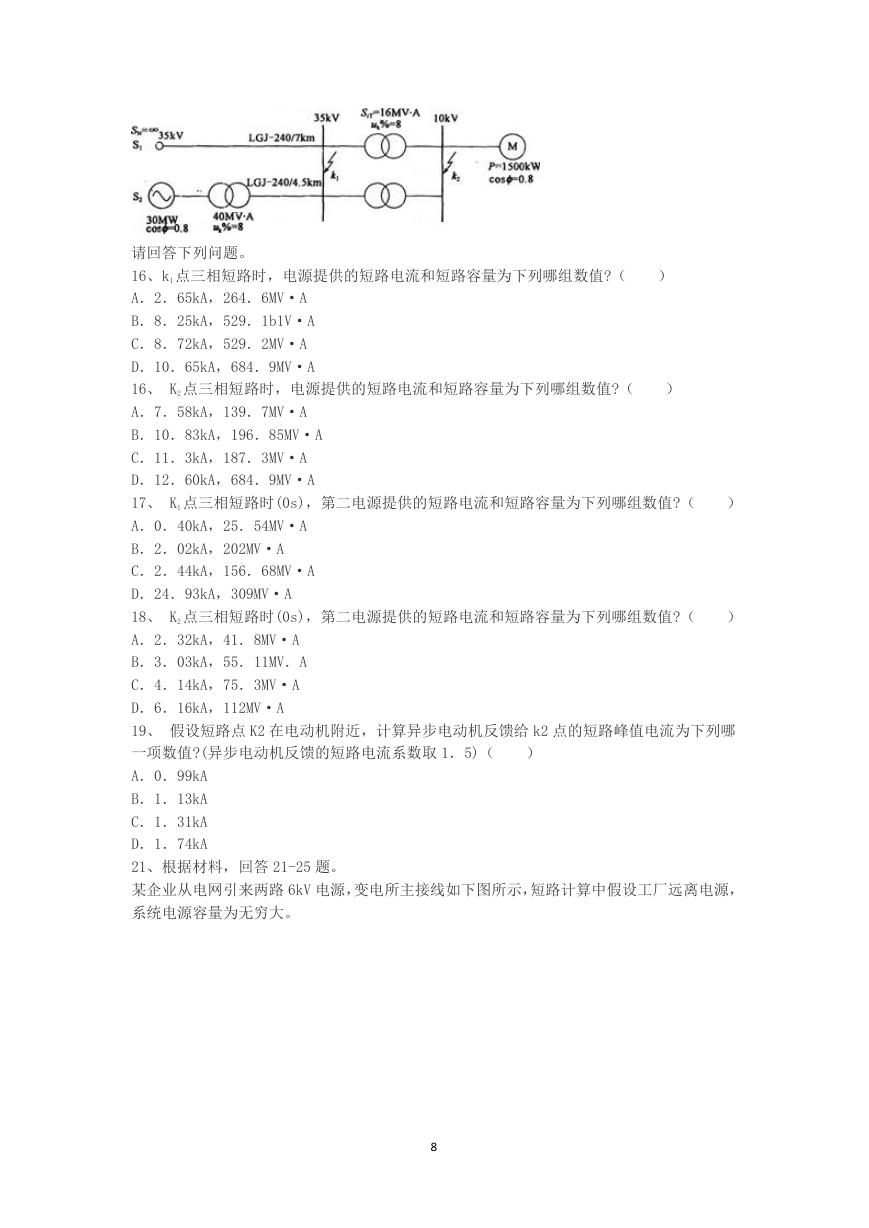

    ） ） 请回答下列问题。 16、k1 点三相短路时，电源提供的短路电流和短路容量为下列哪组数值?（ A．2．65kA，264．6MV·A B．8．25kA，529．1b1V·A C．8．72kA，529．2MV·A D．10．65kA，684．9MV·A 16、 K2 点三相短路时，电源提供的短路电流和短路容量为下列哪组数值?（ A．7．58kA，139．7MV·A B．10．83kA，196．85MV·A C．11．3kA，187．3MV·A D．12．60kA，684．9MV·A 17、 K1 点三相短路时(0s)，第二电源提供的短路电流和短路容量为下列哪组数值?（ A．0．40kA，25．54MV·A B．2．02kA，202MV·A C．2．44kA，156．68MV·A D．24．93kA，309MV·A 18、 K2 点三相短路时(0s)，第二电源提供的短路电流和短路容量为下列哪组数值?（ A．2．32kA，41．8MV·A B．3．03kA，55．11MV．A C．4．14kA，75．3MV·A D．6．16kA，112MV·A 19、 假设短路点 K2 在电动机附近，计算异步电动机反馈给 k2 点的短路峰值电流为下列哪 一项数值?(异步电动机反馈的短路电流系数取 1．5)（ A．0．99kA B．1．13kA C．1．31kA D．1．74kA 21、根据材料，回答 21-25 题。 某企业从电网引来两路 6kV 电源，变电所主接线如下图所示，短路计算中假设工厂远离电源， 系统电源容量为无穷大。 ） ） ） 8
