2013 年电气工程师供配电专业知识考试真题上午卷单项选择题(共 40 题。每题 1 分，每题的备选项中只有 1 个符合题意) 1、相对地电压为 220V 的 TN 系统配电线路或仅供给固定设备用电的末端线路，其间接接触防护电器切断故障回路的时间不宜大于下列哪一项数值?（ A．0．4s B．3s C．5s D．10s ） 2、人体的"内阻抗"是指下列人体哪个部位间阻抗?（ A．在皮肤上的电极与皮下导电组织之间的阻抗 B．是手和双脚之间的阻抗 C．在接触电压出现瞬间的人体阻抗 D．与人体两个部位相接触的二电极间的阻抗，不计皮肤阻抗） 3、在爆炸性危险环境的 2 区内，不能选用下列哪种防爆结构的绕线型感瘟电动机?（ A．隔爆型 B．正压型 C．增安型 D．无火花型） 4、在建筑物内实施总等电位联结时，应选用下列哪一项做法?（ A．在进线总配电箱近旁安装接地母排，汇集诸联结线 B．仅将需联结的各金属部分就近互相连通 C．将需联结的金属管道结构在进入建筑物处联结到建筑物周围地下水平接地扁钢上 D．利用进线总配电箱内 PE 母排汇集诸联结线） 5、下列电力负荷分级原则中哪一项是正确的?（ A．根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度 B．根据中断供电后，对恢复供电的时间要求 C．根据场所内人员密集程度 D．根据对正常工作和生活影响程度） 6、某 35kV 架空配电线路，当系统基准容量取 100MV·A、线路电抗值为 0．43Ω时，该线路的电抗标么值应为下列哪一项数值?（ A．0．031 B．0．035 C．0．073 ） 1

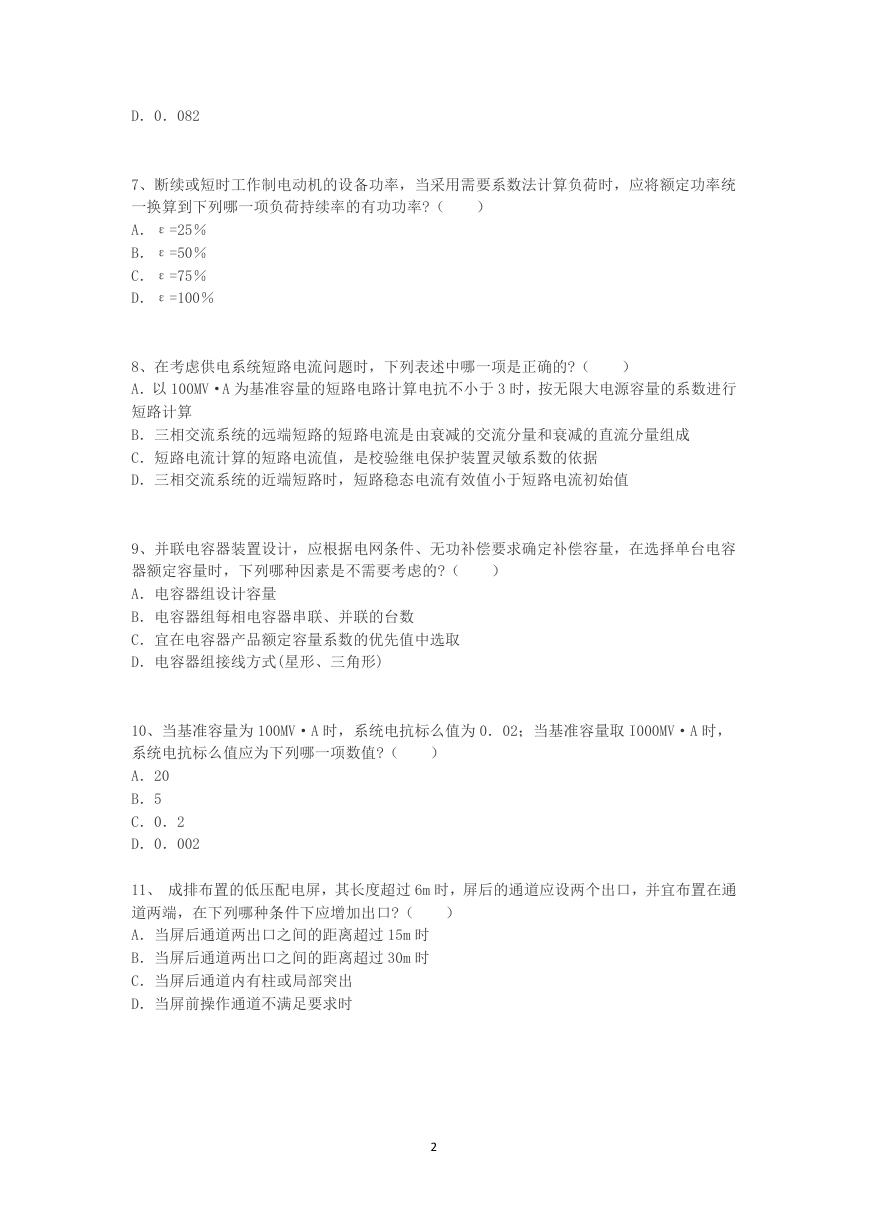

D．0．082 7、断续或短时工作制电动机的设备功率，当采用需要系数法计算负荷时，应将额定功率统一换算到下列哪一项负荷持续率的有功功率?（ A．ε=25％ B．ε=50％ C．ε=75％ D．ε=100％） 8、在考虑供电系统短路电流问题时，下列表述中哪一项是正确的?（ A．以 100MV·A 为基准容量的短路电路计算电抗不小于 3 时，按无限大电源容量的系数进行短路计算 B．三相交流系统的远端短路的短路电流是由衰减的交流分量和衰减的直流分量组成 C．短路电流计算的短路电流值，是校验继电保护装置灵敏系数的依据 D．三相交流系统的近端短路时，短路稳态电流有效值小于短路电流初始值） 9、并联电容器装置设计，应根据电网条件、无功补偿要求确定补偿容量，在选择单台电容器额定容量时，下列哪种因素是不需要考虑的?（ A．电容器组设计容量 B．电容器组每相电容器串联、并联的台数 C．宜在电容器产品额定容量系数的优先值中选取 D．电容器组接线方式(星形、三角形) ） 10、当基准容量为 100MV·A 时，系统电抗标么值为 0．02；当基准容量取 I000MV·A 时，系统电抗标么值应为下列哪一项数值?（ A．20 B．5 C．0．2 D．0．002 ） 11、成排布置的低压配电屏，其长度超过 6m 时，屏后的通道应设两个出口，并宜布置在通道两端，在下列哪种条件下应增加出口?（ A．当屏后通道两出口之间的距离超过 15m 时 B．当屏后通道两出口之间的距离超过 30m 时 C．当屏后通道内有柱或局部突出 D．当屏前操作通道不满足要求时） 2

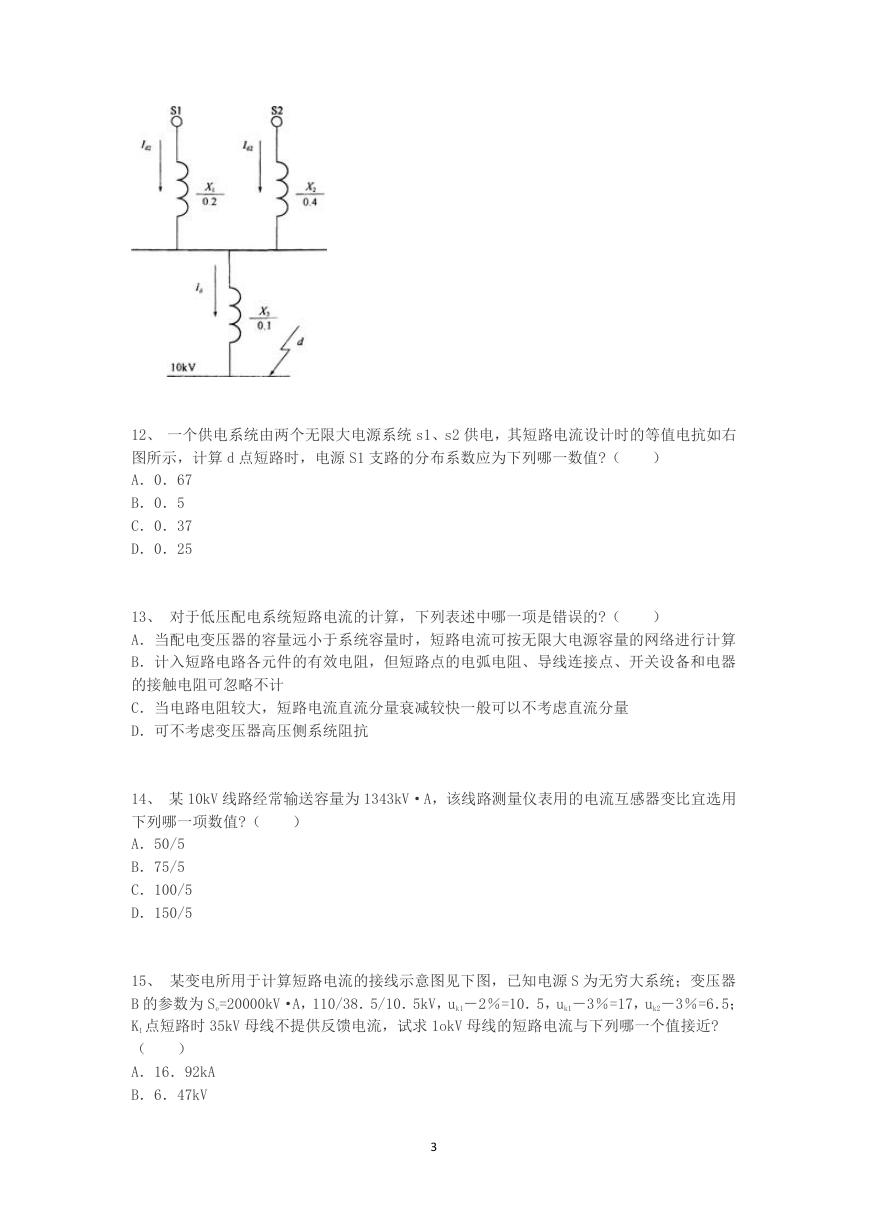

12、一个供电系统由两个无限大电源系统 s1、s2 供电，其短路电流设计时的等值电抗如右图所示，计算 d 点短路时，电源 S1 支路的分布系数应为下列哪一数值?（ A．0．67 B．0．5 C．0．37 D．0．25 ） 13、对于低压配电系统短路电流的计算，下列表述中哪一项是错误的?（ A．当配电变压器的容量远小于系统容量时，短路电流可按无限大电源容量的网络进行计算 B．计入短路电路各元件的有效电阻，但短路点的电弧电阻、导线连接点、开关设备和电器的接触电阻可忽略不计 C．当电路电阻较大，短路电流直流分量衰减较快一般可以不考虑直流分量 D．可不考虑变压器高压侧系统阻抗）） 14、某 10kV 线路经常输送容量为 1343kV·A，该线路测量仪表用的电流互感器变比宜选用下列哪一项数值?（ A．50/5 B．75/5 C．100/5 D．150/5 15、某变电所用于计算短路电流的接线示意图见下图，已知电源 S 为无穷大系统；变压器 B 的参数为 Se=20000kV·A，110/38．5/10．5kV，uk1－2％=10．5，uk1－3％=17，uk2－3％=6．5； K1 点短路时 35kV 母线不提供反馈电流，试求 1okV 母线的短路电流与下列哪一个值接近? （ A．16．92kA B．6．47kV ） 3

C．4．68kV D．1．18kA 16、某变电所的 1okV 母线(不接地系统)装设无间隙氧化锌避雷器，此避雷器应选定下列哪组参数?(氧化锌避雷器的额定电压/持续运行电压)（ A．13．2/12kV B．14/32kV C．15/12kV D．17/13．2kV ） 17、一台 35/0．4V 变压器，容量为 1000kV·A，其高压侧用熔断器保护，可靠系数取 2．其高压熔断器熔体的额定电流应选择下列哪一项?（ A．15A B．20A C．30A D．40A ） 18、在爆炸性气体环境 1 区、2 区内，选择绝缘导线和电缆截面时，导体允许截流量不应小于熔断器熔体额定电流的倍数，下列数值中哪一项是正确的?（ A．1．00 B．1．25 C．1．30 D．1．50 ）） 19、交流系统中，35kV 及以下电力电缆缆芯的相间额定电压，按规范规定不得低于使用回路的下列哪一项数值?（ A．工作线电压 B．工作相电压 C．133％工作相电压 D．173％工作线电压 4

） 20、某六层中学教学楼，经计算预计雷击次数为 0．07 次/年，按建筑物的防雷分类属下列哪类防雷建筑物?（ A．类防雷建筑物 B．第二类防雷建筑物 C．第三类防雷建筑物 D．以上都不是 21、一座桥形接线的 35kV 变电所，若不能从外部引入可靠的低压备用电源，考虑所用变压器的设置时，下列哪一项选择是正确的?（） A．宜装设两台容量相同可互为备用的所用变压器 B．只装设一台所用变压器 C．应装设三台不同容量的所用变压器 D．应装设两台不同容量的所用变压器 22、粮、棉及易燃物大量集中的露天堆场，当其年计算雷击次数大于或等于 0．05 时，应采用独立接闪杆或架空接闪线防直击雷，独立接闪杆和架空接闪线保护范围的滚球半径 h，可取下列哪一项数值?（ A．30m B．45m C．60m D．100m ） 23、户外配电装置中的穿墙套管、支持绝缘子，在承受短路引起的荷载短时作用时，其设计的安全系数不应小于下列哪个数值?（ A．4 B．2．5 C．2 D．1．67 ） 24、某医院 18 层大楼，预计雷击次数为 0．12 次/年，利用建筑物的钢筋作为引下线，同时建筑物的钢筋、钢结构等金属物连接在一起、电气贯通，为了防止雷电流流经引下线和接地装置时产生的高电位对附近金属物或电气和电子系统线路的反击，金属物或线路与引下线之间的距离要求中，下列哪一项与规范要求一致?（ A．大于 1m B．大于 3m C．大于 5m D．可无要求） 25、一建筑物高 90m、宽 25m、长 180m，建筑物为金属屋面的砖木结构，该地区年平均雷暴日为 80 天，求该建筑物年预计雷击次数为下列哪一项数值?（） 5

A．1．039 次/年 B．0．928 次/年 C．0．671 次/年 D．0．546 次/年） 26、 10kV 中性点不接地系统，在开断空载高压感应电动机时产生的过电压一般不超过下列哪一项数值?（ A．12kV B．14．4kV C．24．5kV D．17．3kV 27、直流系统母线上一般装设电压监视装置，其作用是下列哪一项?（ A．当系统电压过高或过低时，自动断开充电回路 B．当系统电压过低时，自动切除部分负荷 C．当系统电压过低时，自动关合充电回路 D．当系统电压过高或过低时，发出信号）） 28、某民用居住建筑为 16 层，高 45m，其消防控制室、消防水泵、消防电梯等应按下列哪级要求供电?（ A．一级负荷 B．二级负荷 C．三级负荷 D．一级负荷中特别重要负荷 29、对于采用低压 IT 系统供电要求场所，其故障报警应采用哪种装置?（ A．绝缘监视装置 B．剩余电流保护器 C．零序电流保护器 D．过流脱扣器） 30、请用简易计算法计算如右图所示水平接地极为主边缘闭合的复合接地极(接地网)的接地电阻值接近下面的哪一项数值?(假定土壤电阻率 P=1000Ω·HI)（ A．1Ω B．4Ω C．10Ω ） 6

D．30Ω ） 31、正常环境下的屋内场所，采用护套绝缘电线直敷布线时，下列哪一项表述与国家标准规范的要求一致?（ A．其截面不应大于 1．5m ㎡ B．其截面不宜大于 2．5m ㎡ C．其截面不宜大于 4m ㎡ D．其截面不宜大于 6m ㎡ 32、按照国家标准规范规定，下列哪类灯具需要有保护接地?（ A．0 类灯具 B．Ⅰ类灯具 C．Ⅱ类灯具 D．Ⅲ类灯具） 33、电缆竖井中，宜每隔多少米设置阻火隔层?（ A．5m B．6m C．7m D．8m ） 34、根据规范要求，判断下述哪一项可以做接地极?（ A．建筑物钢筋混凝土基础桩 B．室外埋地的燃油金属储罐 C．室外埋地的天然气金属管道 D．供暖系统的金属管道） 35、按现行国家标准规定，设计照度值与照度标准值比较，允许的偏差是哪一项?（ A．－5％～+5％ B．－7．5％～+7．5％ C．－10％～+10％ D．－15％～+15％） 7

36、某办公室长 8m、宽 6m、高 3m，选择照度标准值 500lx，设计 8 盏双管 2×36W 荧光灯，计算照度 512lx，小照度 320lx，平均照度 446lx，针对该设计下述哪条描述正确?（） A．平均照度低于照度标准值，不符合规范要求 B．平均照度低于照度标准值偏差值，不符合规范要求 C．照度均匀度值，不符合规范要求 D．平均照度、平均照度与照度标准值偏差值、照度均匀度均符合规范要求 37、关于电动机的交一交变频调速系统的描述，下列哪一项是错误的?（ A．用晶闸管移相控制的交一交变频调速系统，适用于大功率(3000kW 以上)、低速(600r/min 以下)的调速系统 B．交一交变频调速电动机可以是同步电动机或异步电动机 C．当电源频率为 50Hz 时，交一交变频装置输出频率被限制为?o.max≤16～20Hz D．当输出频率超过 16～20Hz 后，随输出频率增加，输出电流的谐波分量减少） 38、无彩电转播需求的室外灯光球场，下列哪一项指标符合体育建筑照明质量标准?（ A．GR 不应大于 50，Ra 不应小于 65 B．GR 不应小于 50，Ra 不应大于 65 C．UGR 不应大于 25，Ra 不应小于 80 D．UGR 不应小于 25，Ra 不应大于 80 ） 39、民用建筑内，设置在走道和大厅等公共场所的火灾应急广场扬声器的额定功率不应小于 3W，对于其数量的要求，下列的表述中哪一项符合规范的规定?（ A．从一个防火分区的任何部位到近一个扬声器的距离不太于 15m B．从一个防火分区的任何部位到近一个扬声器的距离不大于 20m C．从一个防火分区的任何部位到近一个扬声器的距离不大于 25m D．从一个防火分区的任何部位到近一个扬声器的距离不大于 30m ）） 40、照明灯具电源的额定电压为 AC220V，在一般工作场所，规范允许的灯具端电压波动范围为下列哪一项?（ A．185～220V B．195～240V C．210～230V D．230～240V 多项选择题(共 30 题，每题 2 分，每题的备选项中有 2 个或 2 个以上符合题意，错选、少选、多选均不得分) 41、在某建筑(二级保护对象)中有相邻 5 间房间，同时满足下列哪些条件时，可将其划为一个火灾报警探测区域?（） 8
