2013年电气工程师供配电专业知识考试真题下午卷
2013 年电气工程师供配电专业知识考试真题下午卷
单项选择题(共 40 题。每题 1 分，每题的备选项中只有 1 个符合题意)
1、国家标准中规定,在建筑照明设计中对照明节能评价指标采用的单位是下列哪一项?
（
）
A．W/1x
B．W/1m
C．W/㎡
D．1m/㎡
2、高压配电系统可采用放射式、树干式、环式或其他组合方式配电，其放射式配电的特点
在下列表述中哪一项是正确的?（
A．投资少、事故影响范围大
B．投资较高、事故影响范围较小
C．切换操作方便、保护配置复杂
D．运行比较灵活、切换操作不便
）
）
3、在三相配电系统中，每相均接人一盏交流 220V、1kW 的碘钨灯，同时在 A 相和 B 相间接
人一个交流 380V、2kW 的全阻性负载，请计算等效三相负荷，下列哪一项数值是正确的?
（
A．5kW
B．6kW
C．9kW
D．10kW
4、 35kV 变电所主接线一般有单母线分段、单母线、外桥、内桥、线路变压器组几种形式，
下列哪种情况宜采用内桥接线?（
A．变电所有两回电源线路和两台变压器，供电线路较短或需经常切换变压器
B．变电所有两回电源线路和两台变压器，供电线路较长或不需经常切换变压器
C．变电所有两回电源线路和两台变压器，且 35kV 配电装置有一至二回转送负荷的线路
D．变电所有一回电源线路和一台变压器，且 35kV 配电装置有一至二回转送负荷的线路
）
5、 10kV 及以下变电所设计中，一般情况下，动力和照明宜共用变压器，在下列关于设置
专用变压器的表述中哪一项是正确的?（
A．在 TN 系统的低压电网中，照明负荷应设专用变压器
B．当单台变压器的容量小于 1250kV·A 时，可设照明专用变压器
C．当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡的寿命时，可设
照明专用变压器
D．负荷随季节性变化不大时，宜设照明专用变压器
）
1

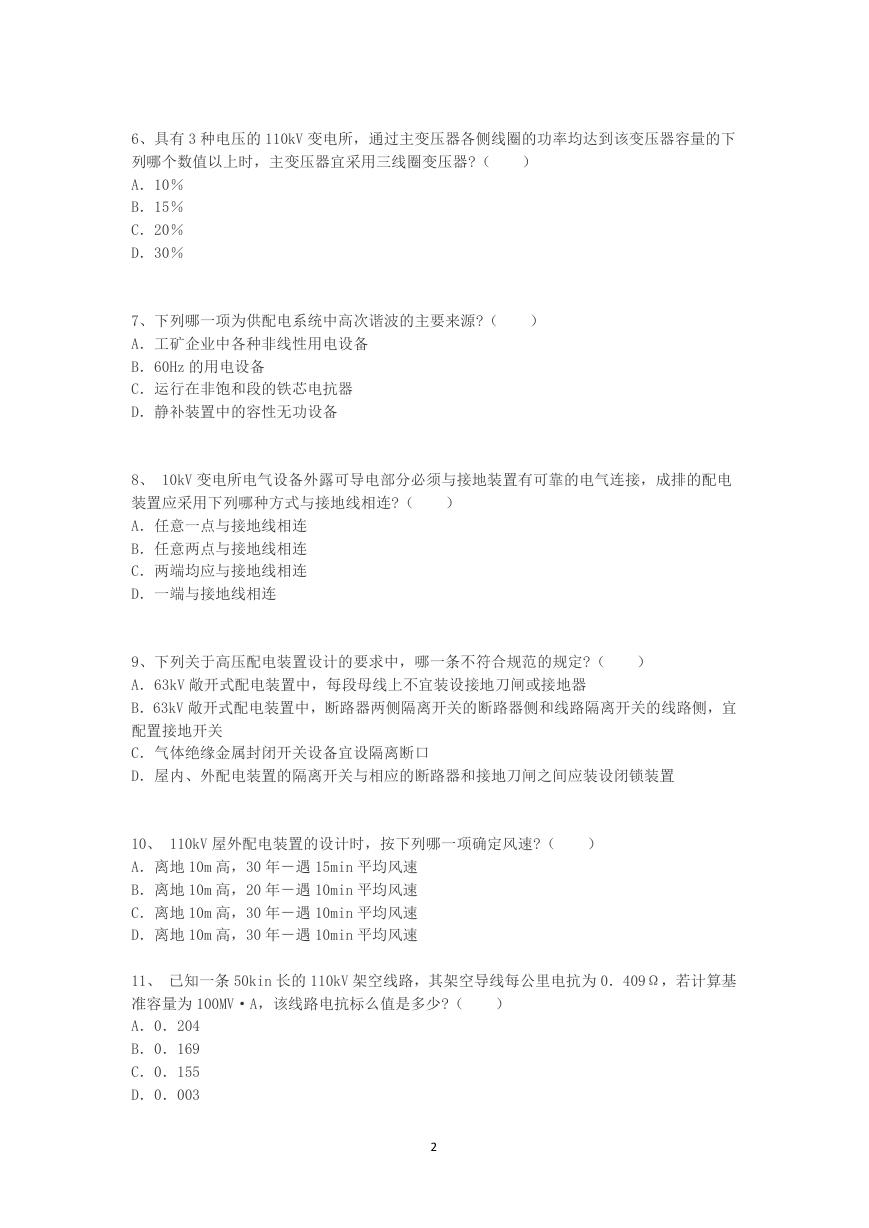

6、具有 3 种电压的 110kV 变电所，通过主变压器各侧线圈的功率均达到该变压器容量的下
列哪个数值以上时，主变压器宜采用三线圈变压器?（
A．10％
B．15％
C．20％
D．30％
）
7、下列哪一项为供配电系统中高次谐波的主要来源?（
A．工矿企业中各种非线性用电设备
B．60Hz 的用电设备
C．运行在非饱和段的铁芯电抗器
D．静补装置中的容性无功设备
）
8、 10kV 变电所电气设备外露可导电部分必须与接地装置有可靠的电气连接，成排的配电
装置应采用下列哪种方式与接地线相连?（
A．任意一点与接地线相连
B．任意两点与接地线相连
C．两端均应与接地线相连
D．一端与接地线相连
）
9、下列关于高压配电装置设计的要求中，哪一条不符合规范的规定?（
A．63kV 敞开式配电装置中，每段母线上不宜装设接地刀闸或接地器
B．63kV 敞开式配电装置中，断路器两侧隔离开关的断路器侧和线路隔离开关的线路侧，宜
配置接地开关
C．气体绝缘金属封闭开关设备宜设隔离断口
D．屋内、外配电装置的隔离开关与相应的断路器和接地刀闸之间应装设闭锁装置
）
10、 110kV 屋外配电装置的设计时，按下列哪一项确定风速?（
A．离地 10m 高，30 年－遇 15min 平均风速
B．离地 10m 高，20 年－遇 10min 平均风速
C．离地 10m 高，30 年－遇 10min 平均风速
D．离地 10m 高，30 年－遇 10min 平均风速
）
11、 已知一条 50kin 长的 110kV 架空线路，其架空导线每公里电抗为 0．409Ω，若计算基
准容量为 100MV·A，该线路电抗标么值是多少?（
A．0．204
B．0．169
C．0．155
D．0．003
）
2

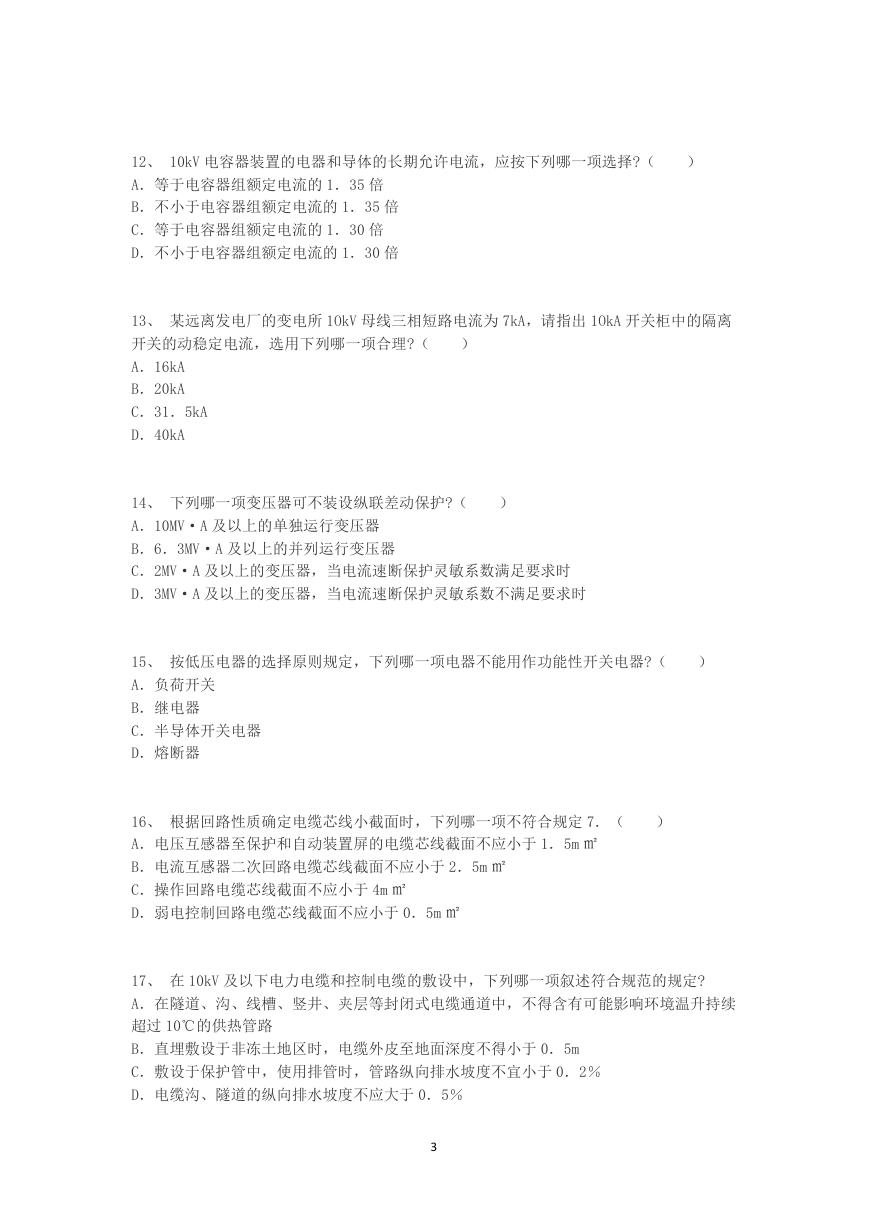

12、 10kV 电容器装置的电器和导体的长期允许电流，应按下列哪一项选择?（
A．等于电容器组额定电流的 1．35 倍
B．不小于电容器组额定电流的 1．35 倍
C．等于电容器组额定电流的 1．30 倍
D．不小于电容器组额定电流的 1．30 倍
）
13、 某远离发电厂的变电所 1OkV 母线三相短路电流为 7kA，请指出 1OkA 开关柜中的隔离
开关的动稳定电流，选用下列哪一项合理?（
A．16kA
B．20kA
C．31．5kA
D．40kA
）
14、 下列哪一项变压器可不装设纵联差动保护?（
A．10MV·A 及以上的单独运行变压器
B．6．3MV·A 及以上的并列运行变压器
C．2MV·A 及以上的变压器，当电流速断保护灵敏系数满足要求时
D．3MV·A 及以上的变压器，当电流速断保护灵敏系数不满足要求时
）
15、 按低压电器的选择原则规定，下列哪一项电器不能用作功能性开关电器?（
A．负荷开关
B．继电器
C．半导体开关电器
D．熔断器
）
16、 根据回路性质确定电缆芯线小截面时，下列哪一项不符合规定 7．（
A．电压互感器至保护和自动装置屏的电缆芯线截面不应小于 1．5m ㎡
B．电流互感器二次回路电缆芯线截面不应小于 2．5m ㎡
C．操作回路电缆芯线截面不应小于 4m ㎡
D．弱电控制回路电缆芯线截面不应小于 0．5m ㎡
）
17、 在 10kV 及以下电力电缆和控制电缆的敷设中，下列哪一项叙述符合规范的规定?
A．在隧道、沟、线槽、竖井、夹层等封闭式电缆通道中，不得含有可能影响环境温升持续
超过 10℃的供热管路
B．直埋敷设于非冻土地区时，电缆外皮至地面深度不得小于 0．5m
C．敷设于保护管中，使用排管时，管路纵向排水坡度不宜小于 0．2％
D．电缆沟、隧道的纵向排水坡度不应大于 0．5％
3
）

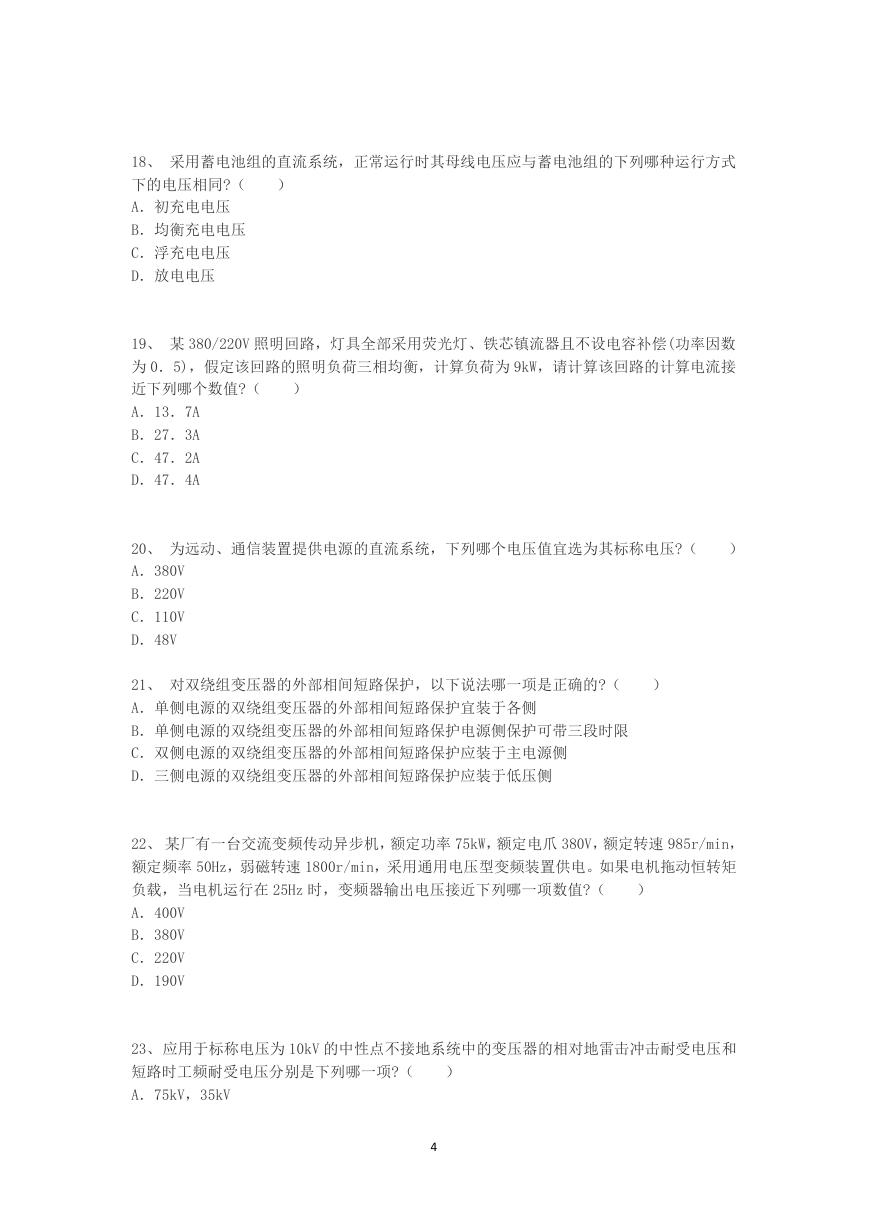

18、 采用蓄电池组的直流系统，正常运行时其母线电压应与蓄电池组的下列哪种运行方式
下的电压相同?（
A．初充电电压
B．均衡充电电压
C．浮充电电压
D．放电电压
19、 某 380/220V 照明回路，灯具全部采用荧光灯、铁芯镇流器且不设电容补偿(功率因数
为 0．5)，假定该回路的照明负荷三相均衡，计算负荷为 9kW，请计算该回路的计算电流接
近下列哪个数值?（
A．13．7A
B．27．3A
C．47．2A
D．47．4A
）
20、 为远动、通信装置提供电源的直流系统，下列哪个电压值宜选为其标称电压?（
A．380V
B．220V
C．110V
D．48V
）
21、 对双绕组变压器的外部相间短路保护，以下说法哪一项是正确的?（
A．单侧电源的双绕组变压器的外部相间短路保护宜装于各侧
B．单侧电源的双绕组变压器的外部相间短路保护电源侧保护可带三段时限
C．双侧电源的双绕组变压器的外部相间短路保护应装于主电源侧
D．三侧电源的双绕组变压器的外部相间短路保护应装于低压侧
）
22、 某厂有一台交流变频传动异步机，额定功率 75kW，额定电爪 380V，额定转速 985r/min，
额定频率 50Hz，弱磁转速 1800r/min，采用通用电压型变频装置供电。如果电机拖动恒转矩
负载，当电机运行在 25Hz 时，变频器输出电压接近下列哪一项数值?（
A．400V
B．380V
C．220V
D．190V
）
23、应用于标称电压为 10kV 的中性点不接地系统中的变压器的相对地雷击冲击耐受电压和
短路时工频耐受电压分别是下列哪一项?（
A．75kV，35kV
）
4

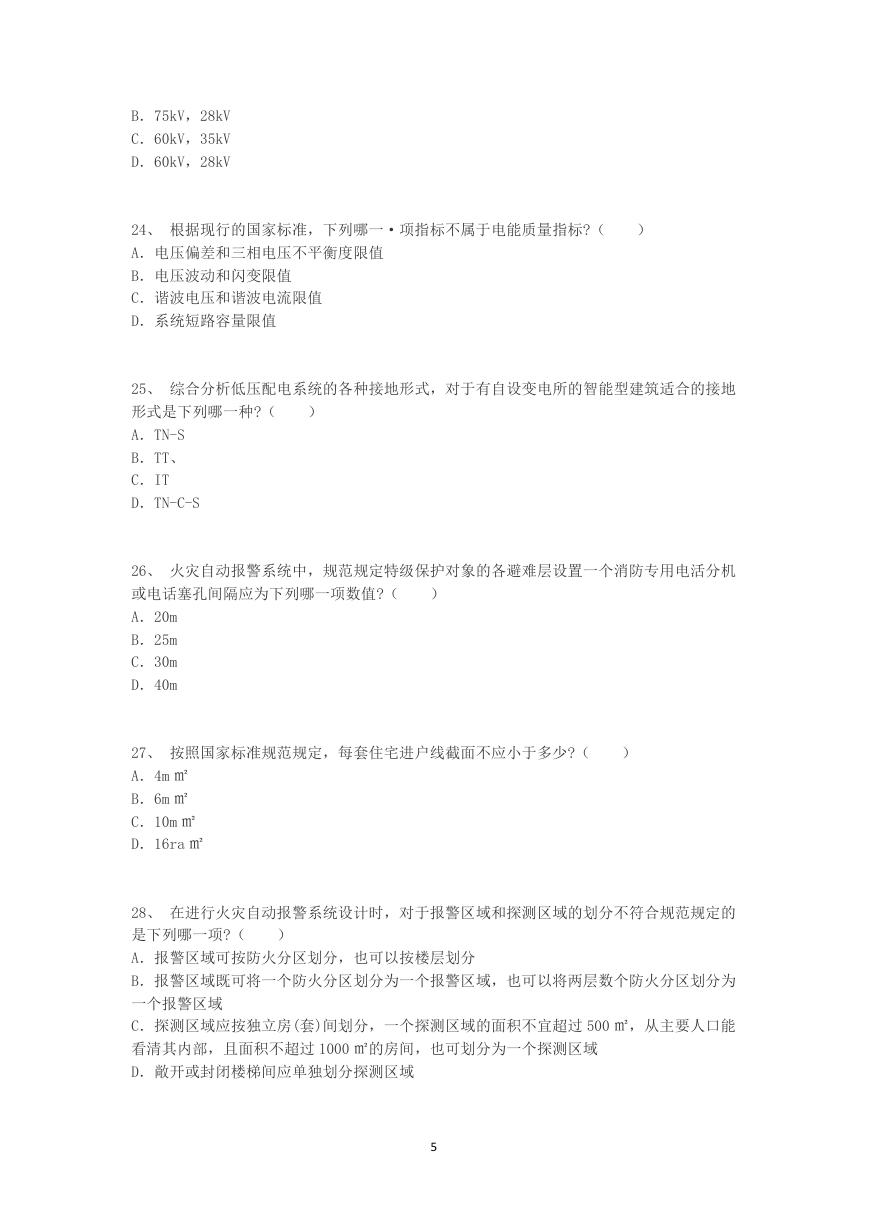

B．75kV，28kV
C．60kV，35kV
D．60kV，28kV
24、 根据现行的国家标准，下列哪一·项指标不属于电能质量指标?（
A．电压偏差和三相电压不平衡度限值
B．电压波动和闪变限值
C．谐波电压和谐波电流限值
D．系统短路容量限值
）
）
25、 综合分析低压配电系统的各种接地形式，对于有自设变电所的智能型建筑适合的接地
形式是下列哪一种?（
A．TN-S
B．TT、
C．IT
D．TN-C-S
26、 火灾自动报警系统中，规范规定特级保护对象的各避难层设置一个消防专用电活分机
或电话塞孔间隔应为下列哪一项数值?（
A．20m
B．25m
C．30m
D．40m
）
27、 按照国家标准规范规定，每套住宅进户线截面不应小于多少?（
A．4m ㎡
B．6m ㎡
C．10m ㎡
D．16ra ㎡
）
）
28、 在进行火灾自动报警系统设计时，对于报警区域和探测区域的划分不符合规范规定的
是下列哪一项?（
A．报警区域可按防火分区划分，也可以按楼层划分
B．报警区域既可将一个防火分区划分为一个报警区域，也可以将两层数个防火分区划分为
一个报警区域
C．探测区域应按独立房(套)间划分，一个探测区域的面积不宜超过 500 ㎡，从主要人口能
看清其内部，且面积不超过 1000 ㎡的房间，也可划分为一个探测区域
D．敞开或封闭楼梯间应单独划分探测区域
5

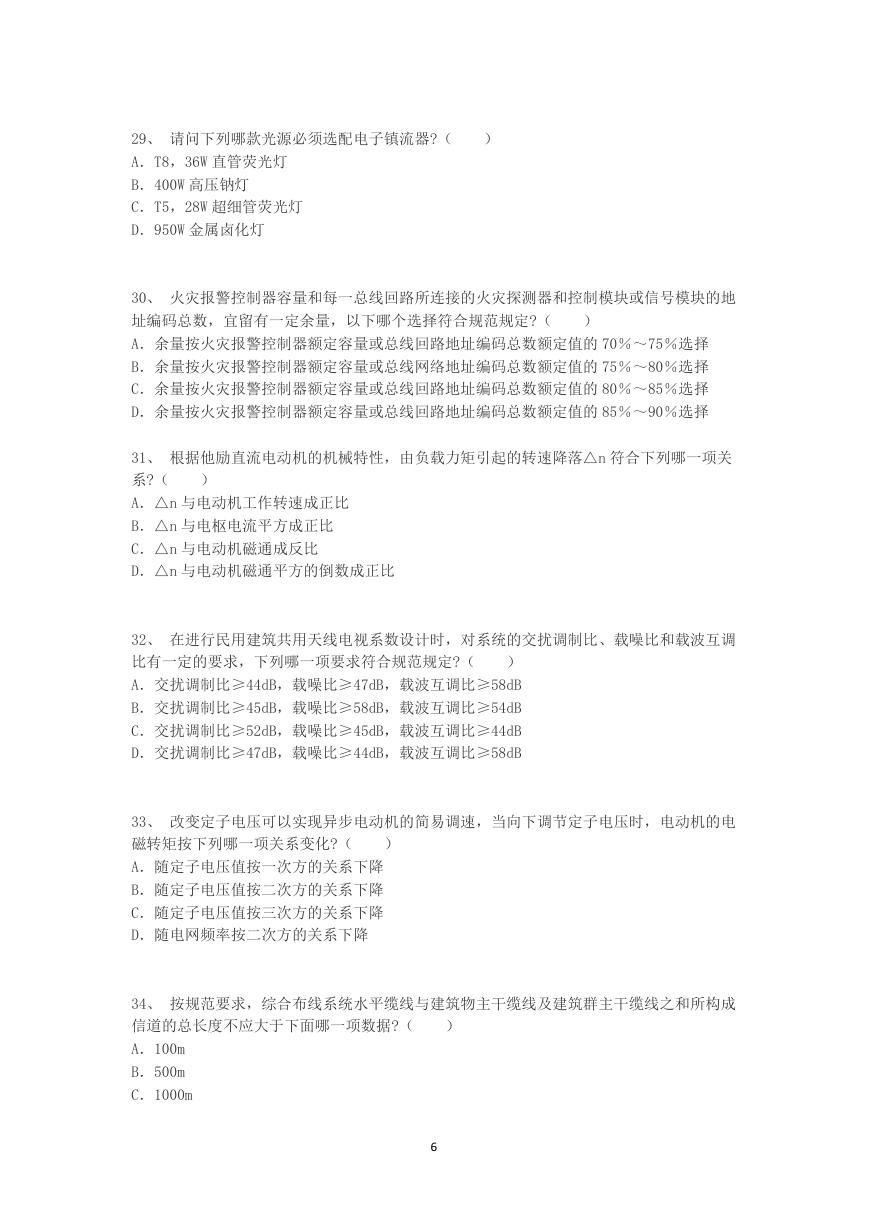

29、 请问下列哪款光源必须选配电子镇流器?（
A．T8，36W 直管荧光灯
B．400W 高压钠灯
C．T5，28W 超细管荧光灯
D．950W 金属卤化灯
）
30、 火灾报警控制器容量和每一总线回路所连接的火灾探测器和控制模块或信号模块的地
址编码总数，宜留有一定余量，以下哪个选择符合规范规定?（
A．余量按火灾报警控制器额定容量或总线回路地址编码总数额定值的 70％～75％选择
B．余量按火灾报警控制器额定容量或总线网络地址编码总数额定值的 75％～80％选择
C．余量按火灾报警控制器额定容量或总线回路地址编码总数额定值的 80％～85％选择
D．余量按火灾报警控制器额定容量或总线回路地址编码总数额定值的 85％～90％选择
）
）
31、 根据他励直流电动机的机械特性，由负载力矩引起的转速降落△n 符合下列哪一项关
系?（
A．△n 与电动机工作转速成正比
B．△n 与电枢电流平方成正比
C．△n 与电动机磁通成反比
D．△n 与电动机磁通平方的倒数成正比
32、 在进行民用建筑共用天线电视系数设计时，对系统的交扰调制比、载噪比和载波互调
比有一定的要求，下列哪一项要求符合规范规定?（
）
A．交扰调制比≥44dB，载噪比≥47dB，载波互调比≥58dB
B．交扰调制比≥45dB，载噪比≥58dB，载波互调比≥54dB
C．交扰调制比≥52dB，载噪比≥45dB，载波互调比≥44dB
D．交扰调制比≥47dB，载噪比≥44dB，载波互调比≥58dB
33、 改变定子电压可以实现异步电动机的简易调速，当向下调节定子电压时，电动机的电
磁转矩按下列哪一项关系变化?（
A．随定子电压值按一次方的关系下降
B．随定子电压值按二次方的关系下降
C．随定子电压值按三次方的关系下降
D．随电网频率按二次方的关系下降
）
34、 按规范要求，综合布线系统水平缆线与建筑物主干缆线及建筑群主干缆线之和所构成
信道的总长度不应大于下面哪一项数据?（
A．100m
B．500m
C．1000m
）
6

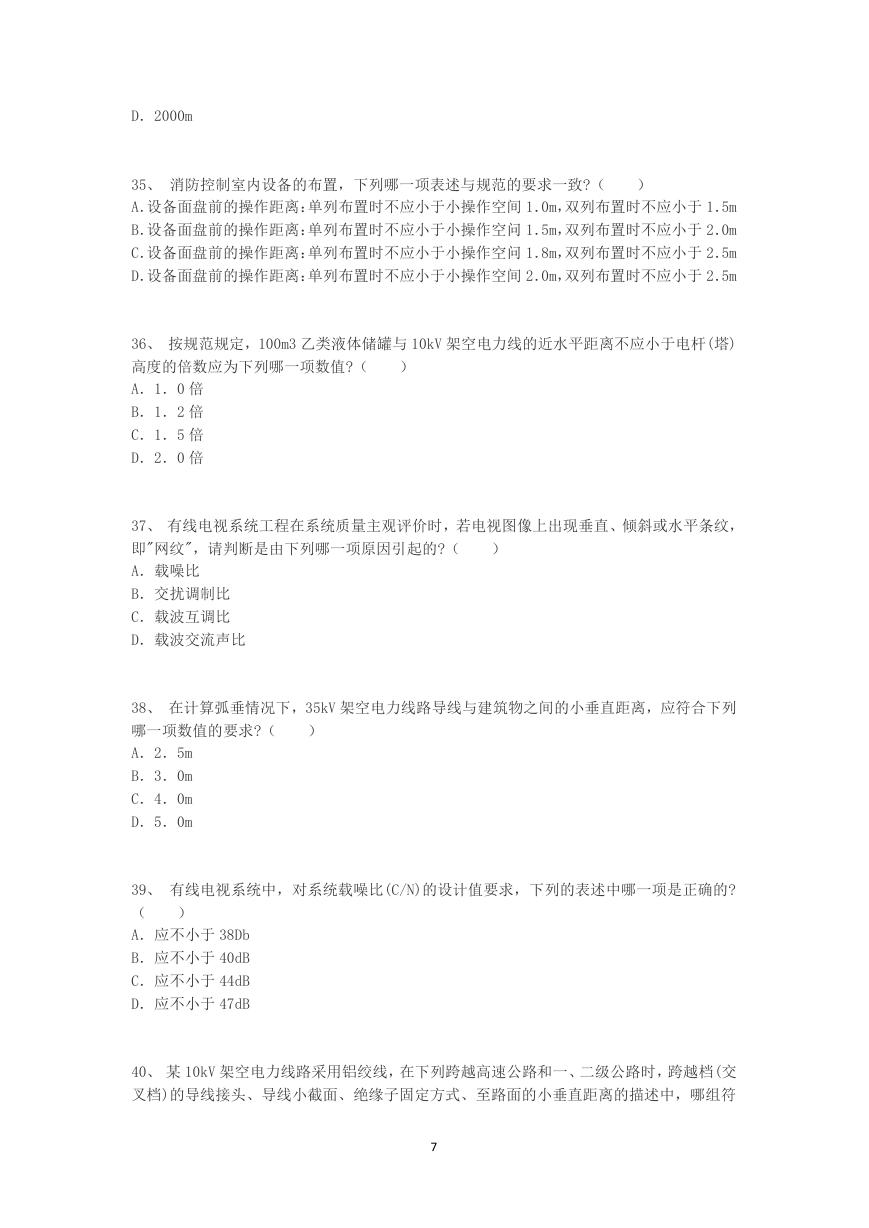

D．2000m
35、 消防控制室内设备的布置，下列哪一项表述与规范的要求一致?（
A．设备面盘前的操作距离：单列布置时不应小于小操作空间 1．0m，双列布置时不应小于 1．5m
B．设备面盘前的操作距离：单列布置时不应小于小操作空问 1．5m，双列布置时不应小于 2．0m
C．设备面盘前的操作距离：单列布置时不应小于小操作空问 1．8m，双列布置时不应小于 2．5m
D．设备面盘前的操作距离：单列布置时不应小于小操作空间 2．0m，双列布置时不应小于 2．5m
）
36、 按规范规定，100m3 乙类液体储罐与 10kV 架空电力线的近水平距离不应小于电杆(塔)
高度的倍数应为下列哪一项数值?（
A．1．0 倍
B．1．2 倍
C．1．5 倍
D．2．0 倍
）
37、 有线电视系统工程在系统质量主观评价时，若电视图像上出现垂直、倾斜或水平条纹，
即"网纹"，请判断是由下列哪一项原因引起的?（
A．载噪比
B．交扰调制比
C．载波互调比
D．载波交流声比
）
）
38、 在计算弧垂情况下，35kV 架空电力线路导线与建筑物之间的小垂直距离，应符合下列
哪一项数值的要求?（
A．2．5m
B．3．0m
C．4．0m
D．5．0m
）
39、 有线电视系统中，对系统载噪比(C/N)的设计值要求，下列的表述中哪一项是正确的?
（
A．应不小于 38Db
B．应不小于 40dB
C．应不小于 44dB
D．应不小于 47dB
40、 某 10kV 架空电力线路采用铝绞线，在下列跨越高速公路和一、二级公路时，跨越档(交
叉档)的导线接头、导线小截面、绝缘子固定方式、至路面的小垂直距离的描述中，哪组符
7
）

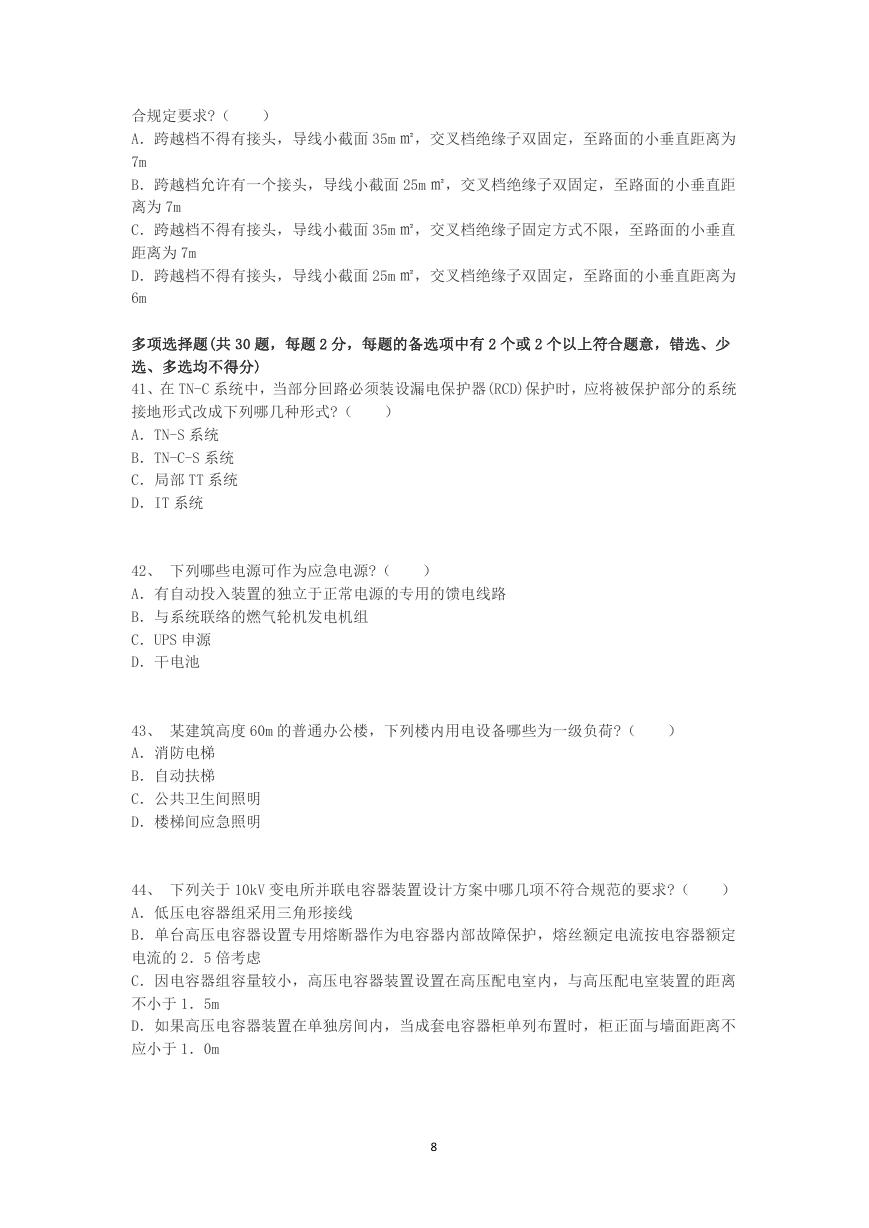

合规定要求?（
A．跨越档不得有接头，导线小截面 35m ㎡，交叉档绝缘子双固定，至路面的小垂直距离为
7m
B．跨越档允许有一个接头，导线小截面 25m ㎡，交叉档绝缘子双固定，至路面的小垂直距
离为 7m
C．跨越档不得有接头，导线小截面 35m ㎡，交叉档绝缘子固定方式不限，至路面的小垂直
距离为 7m
D．跨越档不得有接头，导线小截面 25m ㎡，交叉档绝缘子双固定，至路面的小垂直距离为
6m
多项选择题(共 30 题，每题 2 分，每题的备选项中有 2 个或 2 个以上符合题意，错选、少
选、多选均不得分)
41、在 TN-C 系统中，当部分回路必须装设漏电保护器(RCD)保护时，应将被保护部分的系统
接地形式改成下列哪几种形式?（
A．TN-S 系统
B．TN-C-S 系统
C．局部 TT 系统
D．IT 系统
）
42、 下列哪些电源可作为应急电源?（
A．有自动投入装置的独立于正常电源的专用的馈电线路
B．与系统联络的燃气轮机发电机组
C．UPS 申源
D．干电池
）
43、 某建筑高度 60m 的普通办公楼，下列楼内用电设备哪些为一级负荷?（
A．消防电梯
B．自动扶梯
C．公共卫生间照明
D．楼梯间应急照明
）
44、 下列关于 10kV 变电所并联电容器装置设计方案中哪几项不符合规范的要求?（
A．低压电容器组采用三角形接线
B．单台高压电容器设置专用熔断器作为电容器内部故障保护，熔丝额定电流按电容器额定
电流的 2．5 倍考虑
C．因电容器组容量较小，高压电容器装置设置在高压配电室内，与高压配电室装置的距离
不小于 1．5m
D．如果高压电容器装置在单独房间内，当成套电容器柜单列布置时，柜正面与墙面距离不
应小于 1．0m
）
8
