华为荣耀8 原厂图 维修流程图 扬声器故障.pdf

发布时间：2022-03-28 发布人：admin 分类：说明书 资料大小：0.23M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

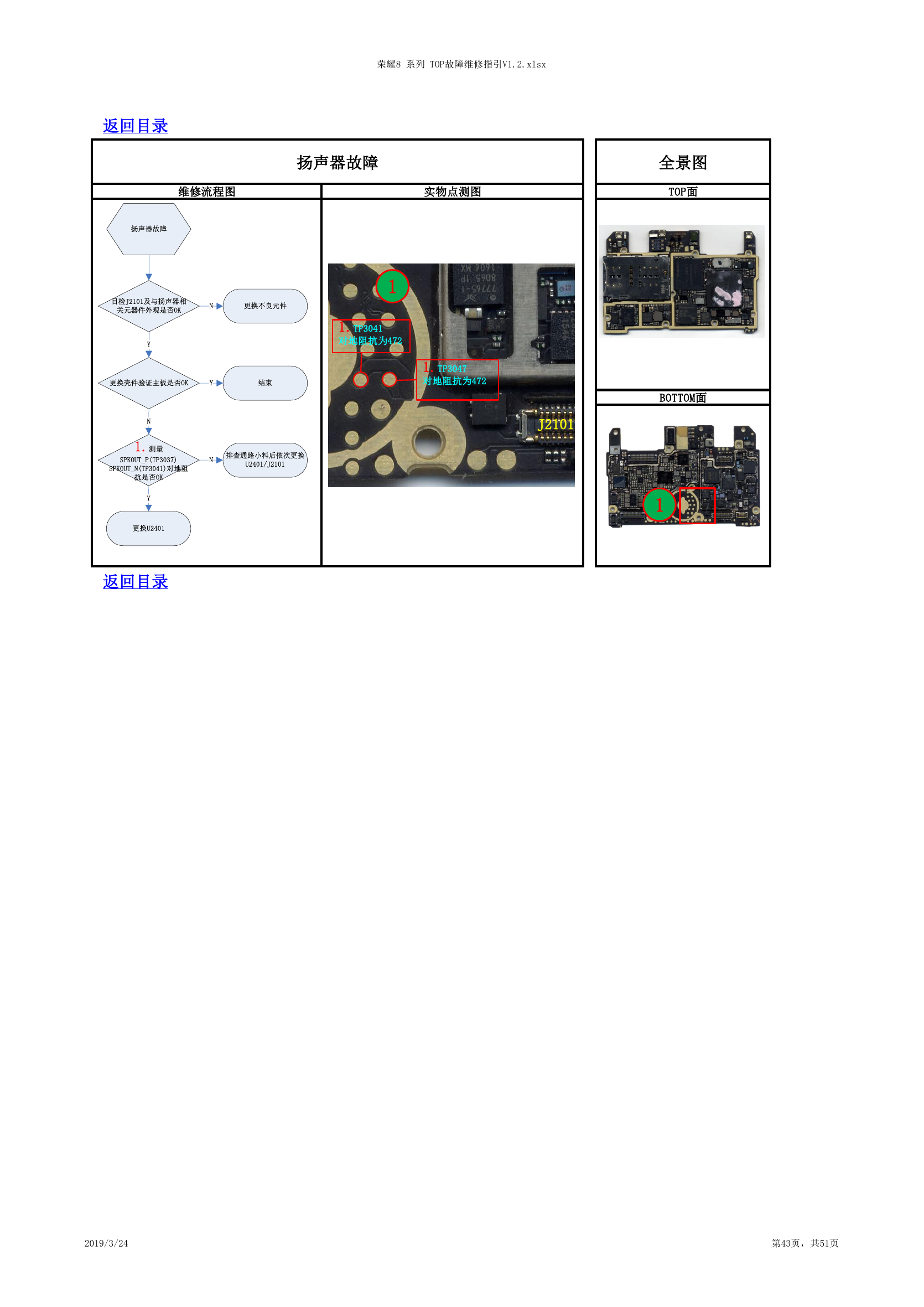

    荣耀8 系列 TOP故障维修指引V1.2.xlsx 返回目录 扬声器故障 维修流程图 实物点测图 全景图 TOP面 1 1.TP3041 对地阻抗为472 1.TP3047 对地阻抗为472 BOTTOM面 J2101 1 返回目录 2019/3/24 第43页，共51页 扬声器故障目检J2101及与扬声器相关元器件外观是否OK更换不良元件更换壳件验证主板是否OK结束NYYNY更换U24011.测量 SPKOUT_P(TP3037) SPKOUT_N(TP3041)对地阻抗是否OK排查通路小料后依次更换U2401/J2101N
