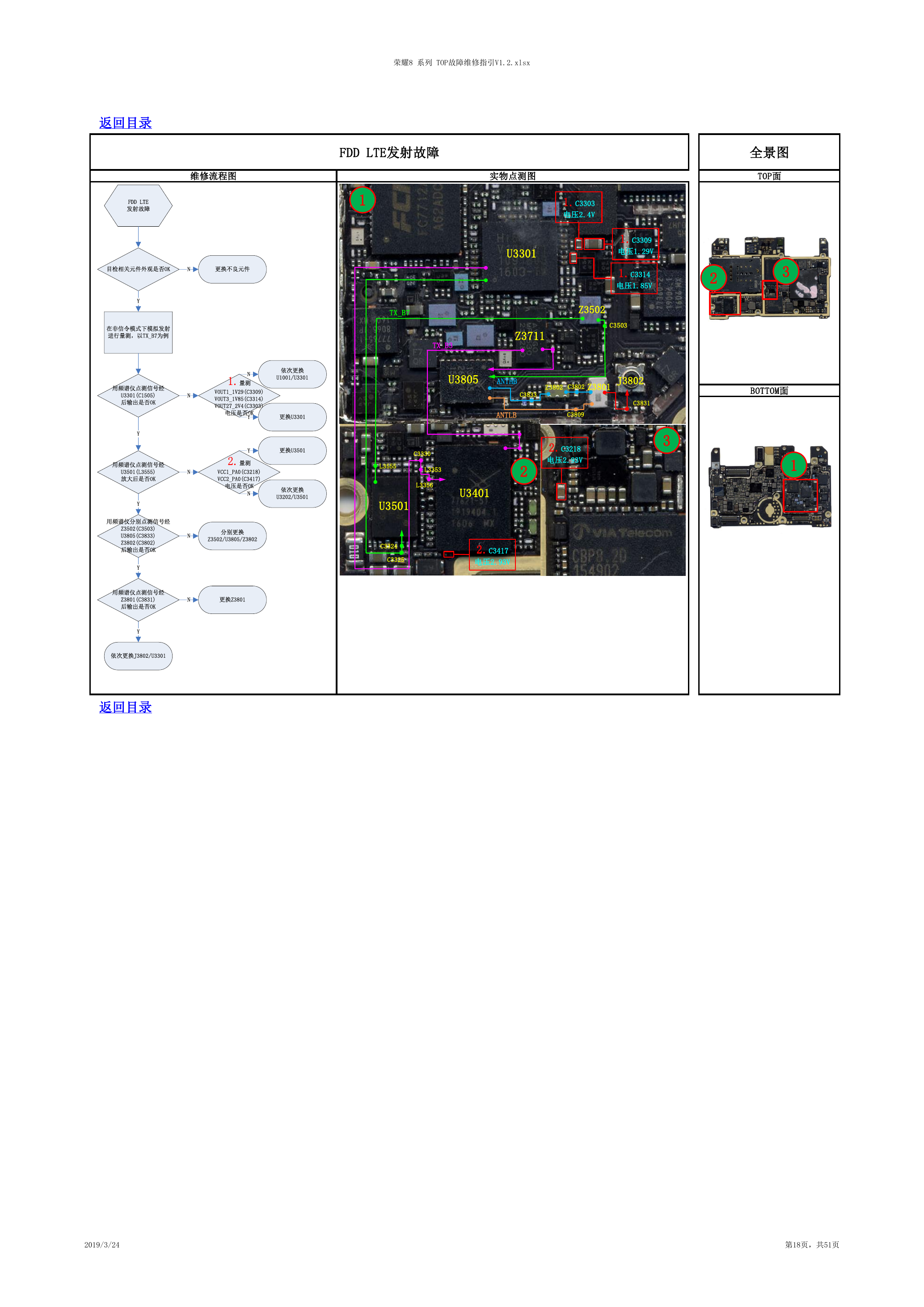

荣耀8 系列 TOP故障维修指引V1.2.xlsx 返回目录 维修流程图 实物点测图 FDD LTE发射故障 全景图 TOP面 1 1.C3303 电压2.4V 1.C3309 电压1.29V 1.C3314 电压1.85V Z3502 C3503 U3301 TX_B7 TX_B3 Z3711 2 3 U3805 ANTHB Z3802 C3802 Z3801 C3833 J3802 C3831 ANTLB C3809 C3330 L3353 L3356 U3401 2.C3218 电压2.93V 2 3 BOTTOM面 1 2.C3417 电压2.93V L3555 U3501 C3324 C3325 返回目录 2019/3/24 第18页，共51页 FDD LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以TX_B7为例用频谱仪点测信号经U3301(C1505)后输出是否OK1.量测VOUT1_1V29(C3309)VOUT3_1V85(C3314)VOUT27_2V4(C3303)电压是否OK依次更换U1001/U3301用频谱仪点测信号经U3501(L3555)放大后是否OKNYYNY更换U3301用频谱仪分别点测信号经Z3502(C3503)U3805(C3833)Z3802(C3802)后输出是否OK分别更换Z3502/U3805/Z3802NYNNY用频谱仪点测信号经Z3801(C3831)后输出是否OK更换Z3801YN2.量测VCC1_PA0(C3218)VCC2_PA0(C3417)电压是否OK依次更换U3202/U3501N更换U3501Y依次更换J3802/U3301
