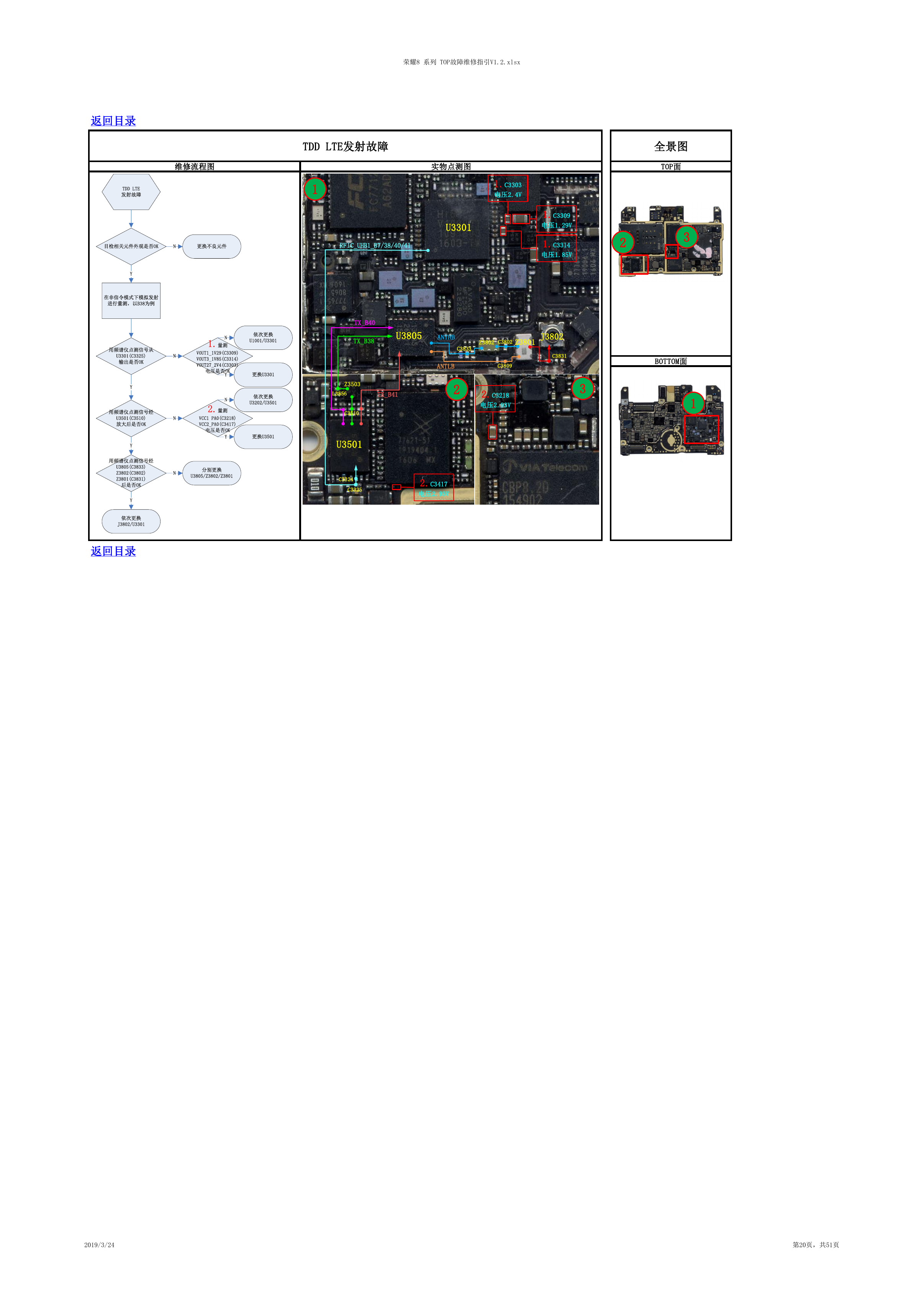

荣耀8 系列 TOP故障维修指引V1.2.xlsx 维修流程图 实物点测图 TDD LTE发射故障 全景图 TOP面 1 1.C3303 电压2.4V U3301 RFIC_UHB1_B7/38/40/41 1.C3309 电压1.29V 1.C3314 电压1.85V 2 3 TX_B40 TX_B38 U3805 ANTHB Z3802 C3802 Z3801 C3833 J3802 C3831 ANTLB C3809 Z3503 L3556 TX_B41 2 2.C3218 电压2.93V 3 BOTTOM面 1 C3510 U3501 C3324 C3325 2.C3417 电压2.93V 返回目录 返回目录 2019/3/24 第20页，共51页 TDD LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B38为例用频谱仪点测信号从U3301(C3325)输出是否OK1.量测VOUT1_1V29(C3309)VOUT3_1V85(C3314)VOUT27_2V4(C3303)电压是否OK依次更换U1001/U3301用频谱仪点测信号经U3501(C3510)放大后是否OKNYYNY更换U3301分别更换U3805/Z3802/Z3801依次更换U3202/U3501NNY2.量测VCC1 PA0(C3218)VCC2_PA0(C3417)电压是否OK更换U3501NY用频谱仪点测信号经U3805(C3833)Z3802(C3802)Z3801(C3831)后是否OKNY依次更换J3802/U3301
