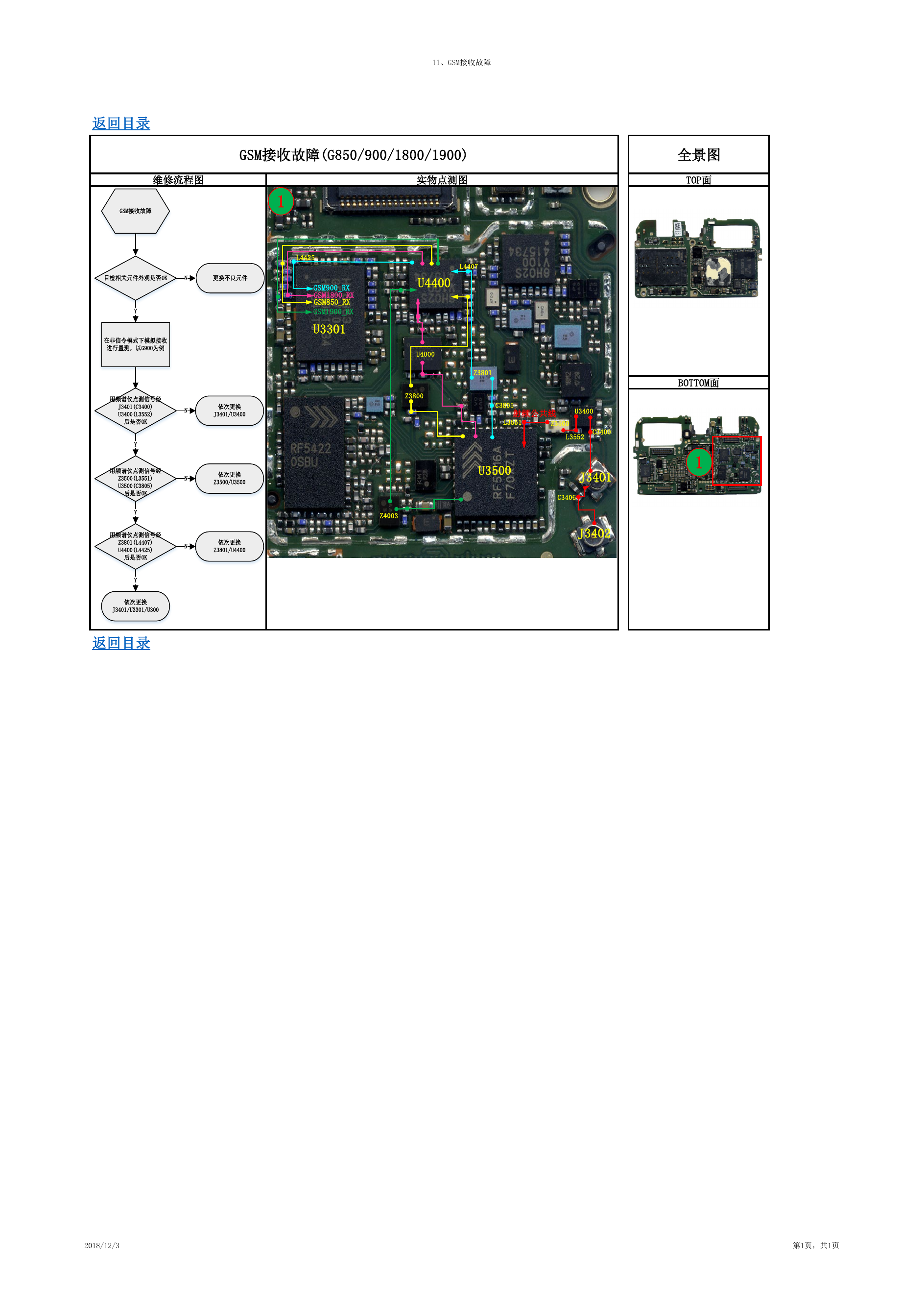

11、GSM接收故障 GSM接收故障(G850/900/1800/1900) 维修流程图 实物点测图 全景图 TOP面 1 L4425 GSM900_RX GSM1800_RX GSM850_RX GSM1900_RX U3301 L4407 U4400 U4000 Z3800 Z3801 C3805 射频公共线 L3551 Z3500 U3400 C3400 L3552 U3500 J3401 C3406 J3402 Z4003 BOTTOM面 1 返回目录 GSM接收故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以G900为例 用频谱仪点测信号经 J3401(C3400) U3400(L3552) 后是否OK Y 用频谱仪点测信号经 Z3500(L3551) U3500(C3805) 后是否OK Y 用频谱仪点测信号经 Z3801(L4407) U4400(L4425) 后是否OK Y 依次更换 J3401/U3301/U300 返回目录 N N N 依次更换 J3401/U3400 依次更换 Z3500/U3500 依次更换 Z3801/U4400 2018/12/3 第1页，共1页
