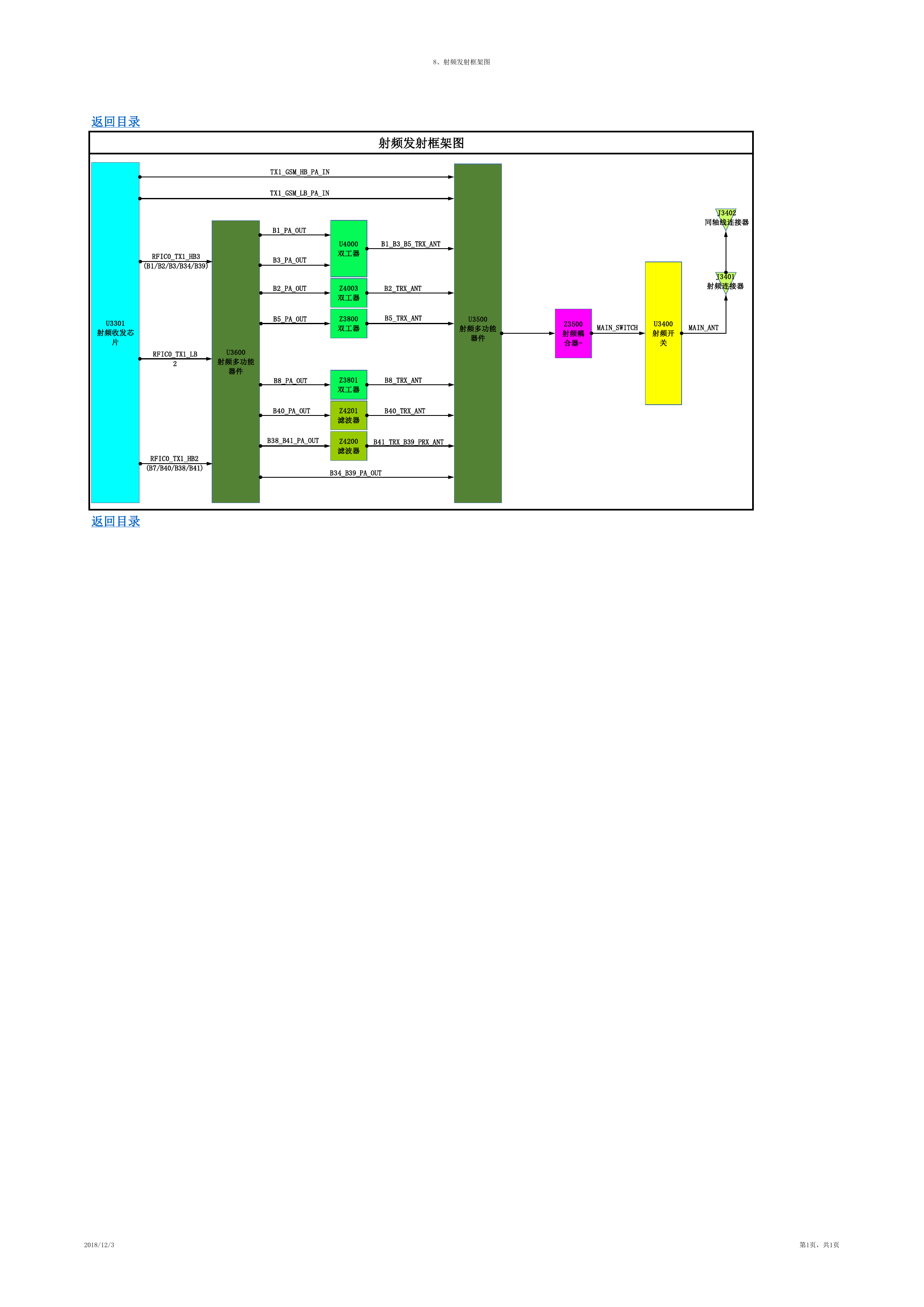

返回目录 RFIC0_TX1_HB3 (B1/B2/B3/B34/B39) U3301 射频收发芯 片 RFIC0_TX1_LB 2 U3600 射频多功能 器件 8、射频发射框架图 射频发射框架图 J3402 同轴线连接器 J3401 射频连接器 U3500 射频多功能 器件 MAIN_SWITCH Z3500 射频耦 合器- U3400 射频开 关 MAIN_ANT TX1_GSM_HB_PA_IN TX1_GSM_LB_PA_IN B1_PA_OUT B3_PA_OUT B2_PA_OUT B5_PA_OUT B8_PA_OUT B40_PA_OUT B38_B41_PA_OUT U4000 双工器 Z4003 双工器 Z3800 双工器 Z3801 双工器 Z4201 滤波器 Z4200 滤波器 B1_B3_B5_TRX_ANT B2_TRX_ANT B5_TRX_ANT B8_TRX_ANT B40_TRX_ANT B41_TRX_B39_PRX_ANT RFIC0_TX1_HB2 (B7/B40/B38/B41) B34_B39_PA_OUT 返回目录 2018/12/3 第1页，共1页
