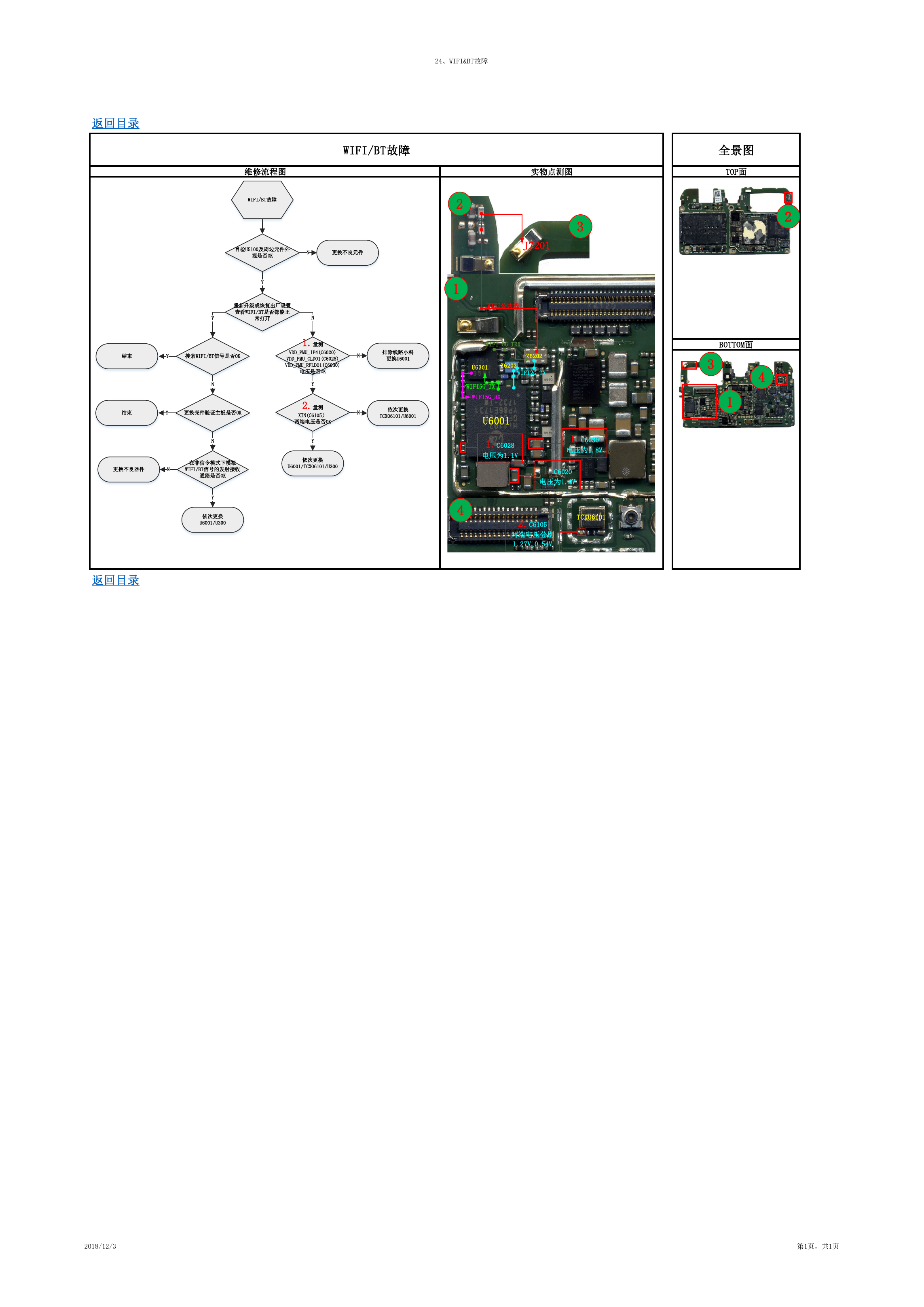

返回目录 WIFI/BT故障 维修流程图 WIFI/BT故障 目检U5100及周边元件外 观是否OK N 更换不良元件 Y 重新升级或恢复出厂设置 查看WIFI/BT是否都能正 Y 常打开 N 结束 Y 搜索WIFI/BT信号是否OK 1.量测 VDD_PMU_1P4(C6020) VDD_PMU_CLDO1(C6028) VDD_PMU_RFLDO1(C6030) 电压是否OK N Y 结束 Y 更换壳件验证主板是否OK 2.量测 XIN(C6105） 两端电压是否OK N Y 更换不良器件 N WIFI/BT信号的发射接收 在非信令模式下模拟 依次更换 U6001/TCXO6101/U300 N N 排除线路小料 更换U6001 依次更换 TCXO6101/U6001 通路是否OK Y 依次更换 U6001/U300 返回目录 24、WIFI&BT故障 2 1 4 实物点测图 3 J7201 WIFI公共线 WIFI_5G_TRX U6301 Z6203 Z6202 WIFI2G_TX WIFI5G_TX WIFI5G_RX U6001 1.C6028 电压为1.1V 1.C6030 电压为1.8V 1.C6020 电压为1.4V TCXO6101 2.C6105 两端电压分别 1.27V,0.54V 全景图 TOP面 2 BOTTOM面 3 4 1 2018/12/3 第1页，共1页
