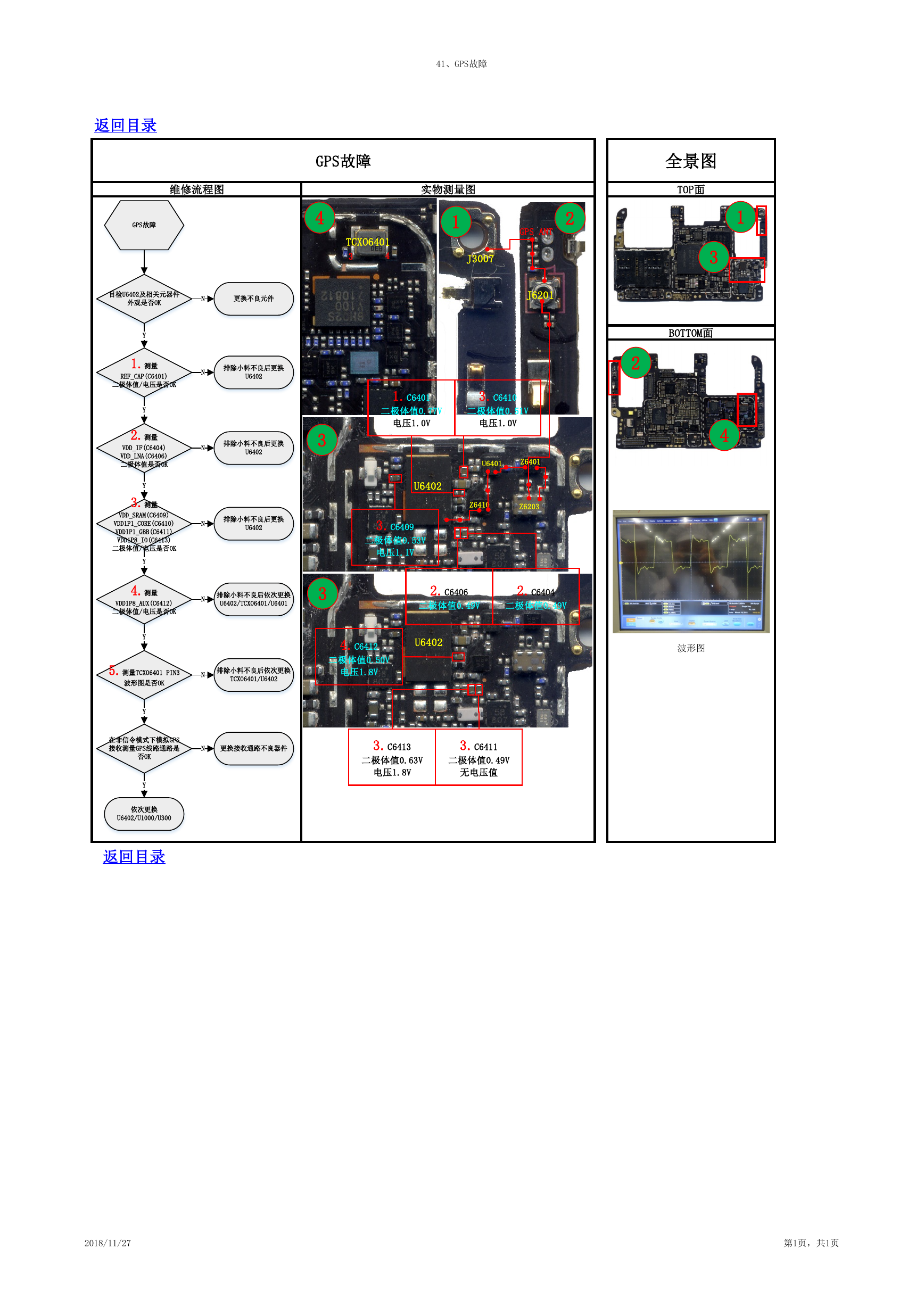

41、GPS故障 返回目录 GPS故障 维修流程图 实物测量图 GPS故障 4 1 2 GPS_ANT TCXO6401 4 3 J3007 目检U6402及相关元器件 外观是否OK N 更换不良元件 J6201 Y 1.测量 REF_CAP(C6401) 二极体值/电压是否OK Y 2.测量 VDD_IF(C6404) VDD_LNA(C6406) 二极体值是否OK Y 3.测量 VDD_SRAM(C6409) VDD1P1_CORE(C6410) VDD1P1_GBB(C6411) VDD1P8_IO(C6413) 二极体值/电压是否OK Y 4.测量 VDD1P8_AUX(C6412) 二极体值/电压是否OK Y N N N 排除小料不良后更换 U6402 排除小料不良后更换 U6402 3 1.C6401 3.C6410 二极体值0.77V 二极体值0.51V 电压1.0V 电压1.0V U6402 U6401 Z6401 Z6410 Z6203 排除小料不良后更换 U6402 3.C6409 二极体值0.53V 电压1.1V N 排除小料不良后依次更换 U6402/TCXO6401/U6401 3 2.C6406 2.C6404 二极体值0.49V 二极体值0.49V U6402 4.C6412 二极体值0.50V 电压1.8V 3.C6413 3.C6411 二极体值0.63V 二极体值0.49V 电压1.8V 无电压值 5.测量TCXO6401 PIN3 波形图是否OK N 排除小料不良后依次更换 TCXO6401/U6402 Y 在非信令模式下模拟GPS 接收测量GPS线路通路是 N 更换接收通路不良器件 否OK Y 依次更换 U6402/U1000/U300 返回目录 全景图 TOP面 1 3 BOTTOM面 2 4 波形图 2018/11/27 第1页，共1页
