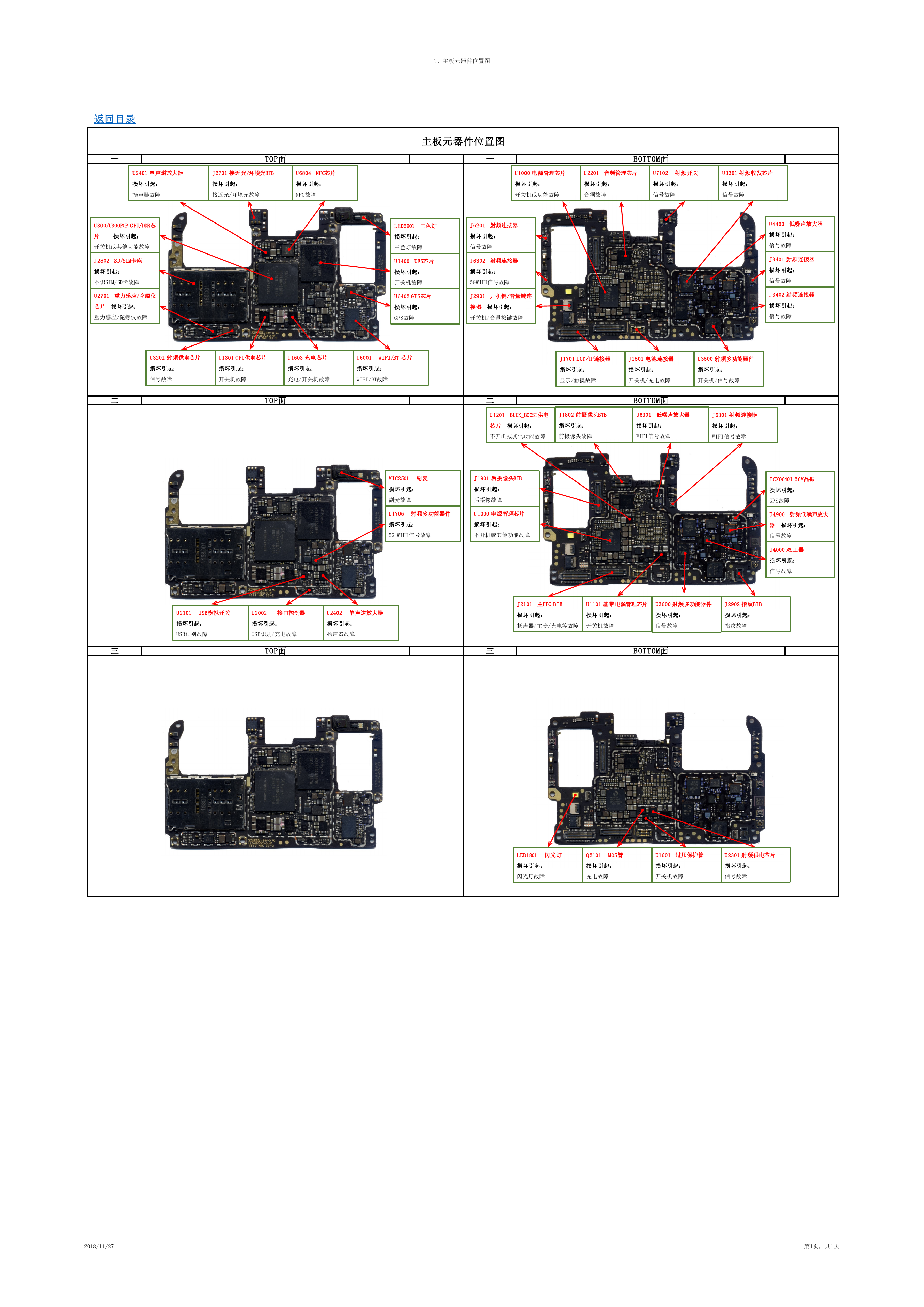

返回目录 1、主板元器件位置图 主板元器件位置图 一 TOP面 一 BOTTOM面 U2401 单声道放大器 J2701 接近光/环境光BTB U6804 NFC芯片 U1000 电源管理芯片 U2201 音频管理芯片 U7102 射频开关 U3301 射频收发芯片 损坏引起： 扬声器故障 损坏引起： 接近光/环境光故障 损坏引起： NFC故障 损坏引起： 损坏引起： 开关机或功能故障 音频故障 损坏引起： 信号故障 损坏引起： 信号故障 U300/U300POP CPU/DDR芯 片 损坏引起： 开关机或其他功能故障 J2802 SD/SIM卡座 损坏引起： 不识SIM/SD卡故障 U2701 重力感应/陀螺仪 芯片 损坏引起： 重力感应/陀螺仪故障 LED2901 三色灯 J6201 射频连接器 损坏引起： 三色灯故障 损坏引起： 信号故障 U1400 UFS芯片 J6302 射频连接器 损坏引起： 开关机故障 损坏引起： 5GWIFI信号故障 U6402 GPS芯片 J2901 开机键/音量键连 损坏引起： GPS故障 接器 损坏引起： 开关机/音量按键故障 U3201 射频供电芯片 U1301 CPU供电芯片 U1603 充电芯片 U6001 WIFI/BT 芯片 损坏引起： 信号故障 损坏引起： 开关机故障 损坏引起： 损坏引起： 充电/开关机故障 WIFI/BT故障 J1701 LCD/TP连接器 J1501 电池连接器 U3500 射频多功能器件 损坏引起： 损坏引起： 损坏引起： 显示/触摸故障 开关机/充电故障 开关机/信号故障 二 TOP面 二 BOTTOM面 U1201 BUCK_BOOST供电 J1802 前摄像头BTB U6301 低噪声放大器 J6301 射频连接器 芯片 损坏引起： 损坏引起： 不开机或其他功能故障 前摄像头故障 损坏引起： WIFI信号故障 损坏引起： WIFI信号故障 MIC2501 副麦 J1901 后摄像头BTB 损坏引起： 副麦故障 损坏引起： 后摄像故障 U1706 射频多功能器件 U1000 电源管理芯片 损坏引起： 损坏引起： 5G WIFI信号故障 不开机或其他功能故障 U4400 低噪声放大器 损坏引起： 信号故障 J3401 射频连接器 损坏引起： 信号故障 J3402 射频连接器 损坏引起： 信号故障 TCXO6401 26M晶振 损坏引起： GPS故障 U4900 射频低噪声放大 器 损坏引起： 信号故障 U4000 双工器 损坏引起： 信号故障 U2101 USB模拟开关 U2002 接口控制器 U2402 单声道放大器 损坏引起： USB识别故障 损坏引起： USB识别/充电故障 损坏引起： 扬声器故障 J2101 主FPC BTB U1101 基带电源管理芯片 U3600 射频多功能器件 J2902 指纹BTB 损坏引起： 损坏引起： 扬声器/主麦/充电等故障 开关机故障 损坏引起： 信号故障 损坏引起： 指纹故障 三 TOP面 三 BOTTOM面 LED1801 闪光灯 Q2101 MOS管 U1601 过压保护管 U2301 射频供电芯片 损坏引起： 闪光灯故障 损坏引起： 充电故障 损坏引起： 开关机故障 损坏引起： 信号故障 2018/11/27 第1页，共1页
