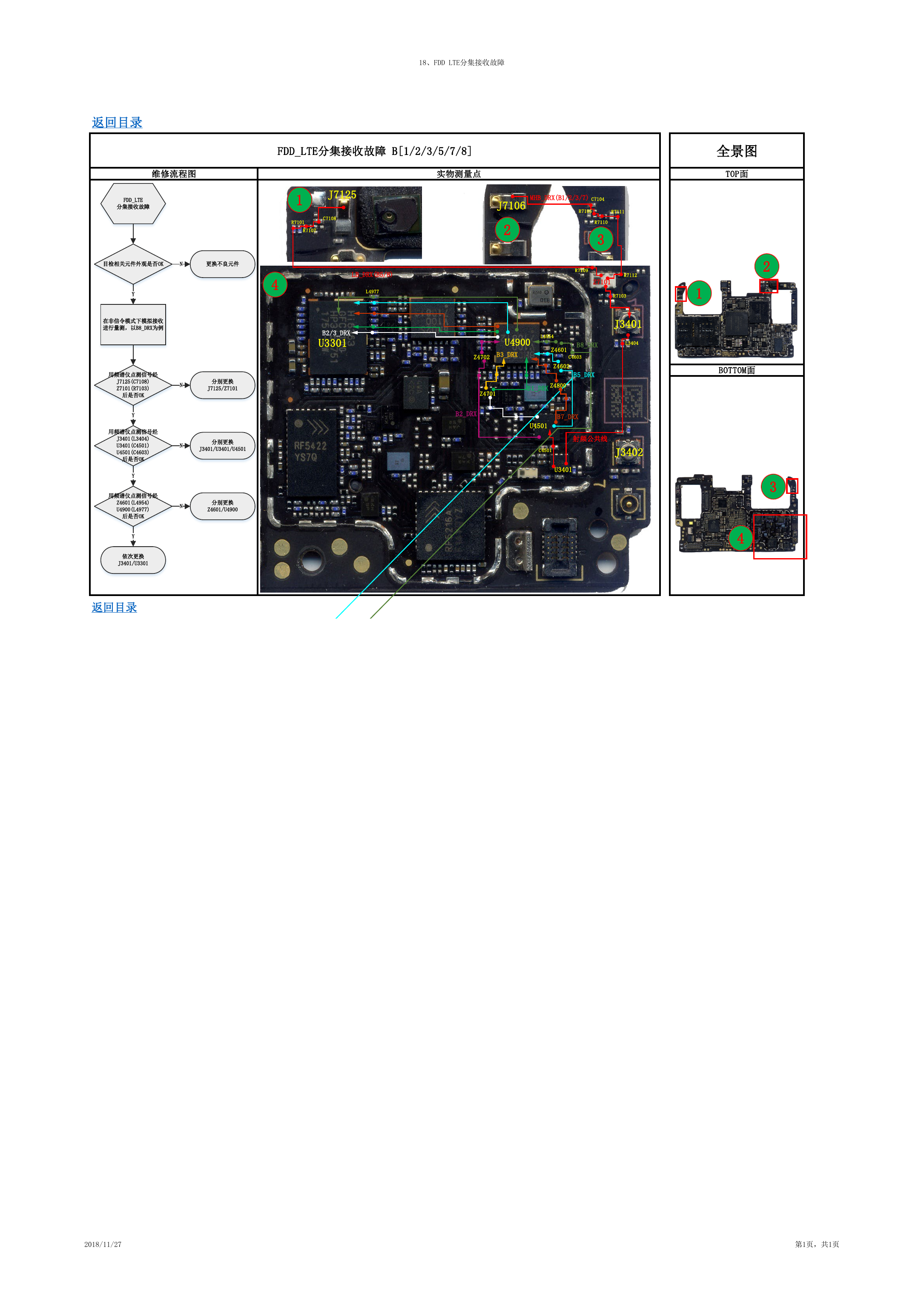

18、FDD LTE分集接收故障 FDD_LTE分集接收故障 B[1/2/3/5/7/8] 维修流程图 实物测量点 返回目录 FDD_LTE 分集接收故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B8_DRX为例 用频谱仪点测信号经 J7125(C7108) Z7101(R7103) 后是否OK Y 用频谱仪点测信号经 J3401(L3404) U3401(C4501) U4501(C4603) 后是否OK Y 用频谱仪点测信号经 Z4601(L4954) U4900(L4977) 后是否OK Y 依次更换 J3401/U3301 返回目录 N N N 分别更换 J7125/Z7101 分别更换 J3401/U3401/U4501 分别更换 Z4601/U4900 J7125 1 C7108 R7101 R7107 4 LB_DRX(B5/8) L4977 B2/3_DRX U3301 J7106 2 MHB_DRX(B1/2/3/7) C7104 R7105 R7111 R7110 3 R7109 R7112 Z7101 R7103 J3401 U4900 Z4702 B3_DRX L4954 Z4601 B8_DRX L3404 C4603 Z4602 B5_DRX Z4701 B1_DRX Z4800 B2_DRX B7_DRX U4501 C4501 U3401 射频公共线 J3402 全景图 TOP面 2 1 BOTTOM面 3 4 2018/11/27 第1页，共1页
