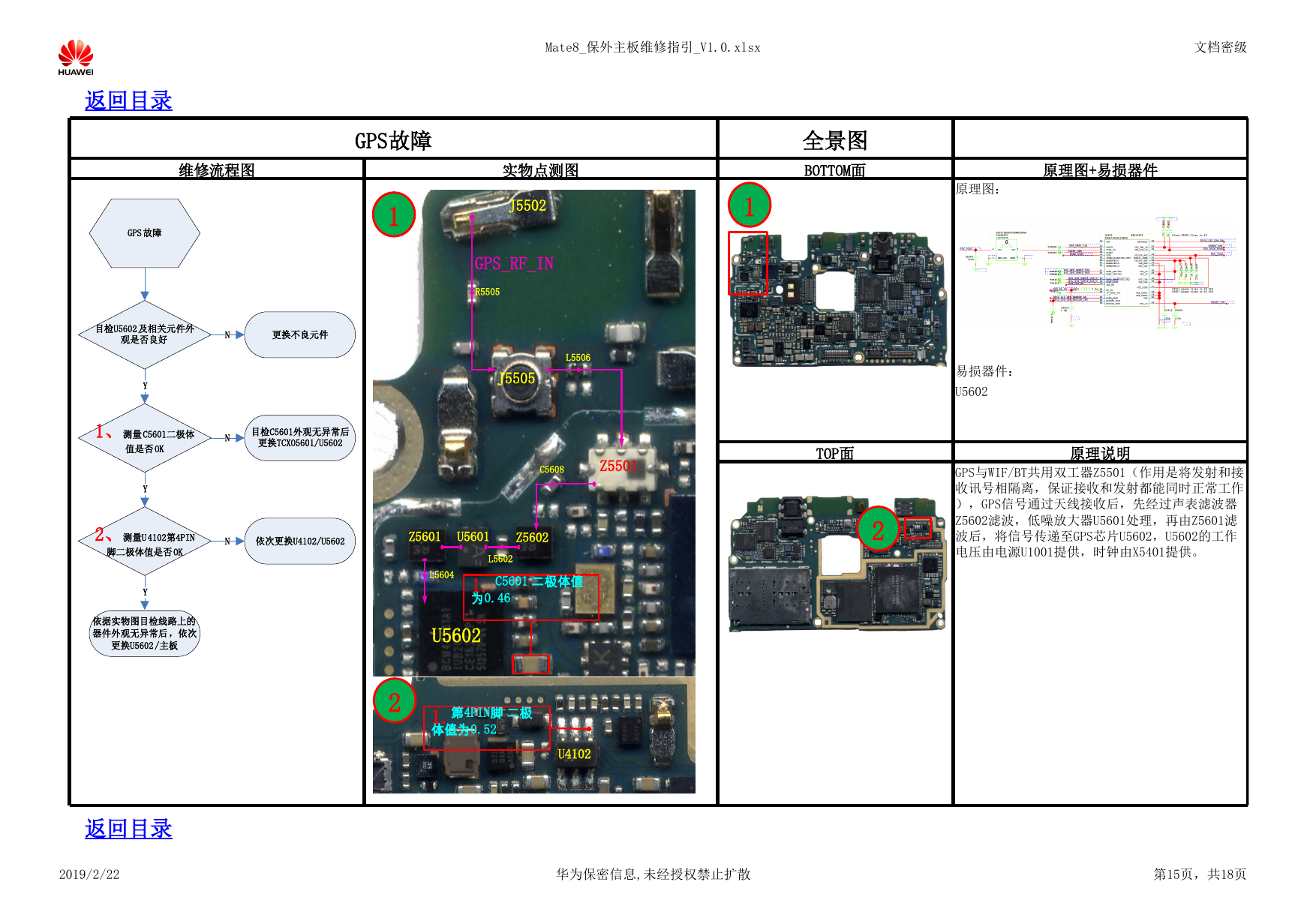

Mate8_保外主板维修指引_V1.0.xlsx 文档密级 返回目录 维修流程图 GPS故障 1 实物点测图 J5502 GPS_RF_IN R5505 L5506 J5505 C5608 Z5501 Z5601 U5601 Z5602 L5602 L5604 1. C5601 二极体值 为0.46 U5602 2 1.第4PIN脚 二极 体值为0.52 U4102 全景图 BOTTOM面 1 原理图+易损器件 原理图： 易损器件： U5602 TOP面 原理说明 GPS与WIF/BT共用双工器Z5501（作用是将发射和接 收讯号相隔离，保证接收和发射都能同时正常工作 ），GPS信号通过天线接收后，先经过声表滤波器 Z5602滤波，低噪放大器U5601处理，再由Z5601滤 波后，将信号传递至GPS芯片U5602，U5602的工作 电压由电源U1001提供，时钟由X5401提供。 2 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第15页，共18页 GPS故障依据实物图目检线路上的器件外观无异常后，依次更换U5602/主板目检U5602及相关元件外观是否良好更换不良元件NYNYNY1、测量C5601二极体值是否OK2、测量U4102第4PIN脚二极体值是否OK目检C5601外观无异常后更换TCXO5601/U5602依次更换U4102/U5602
