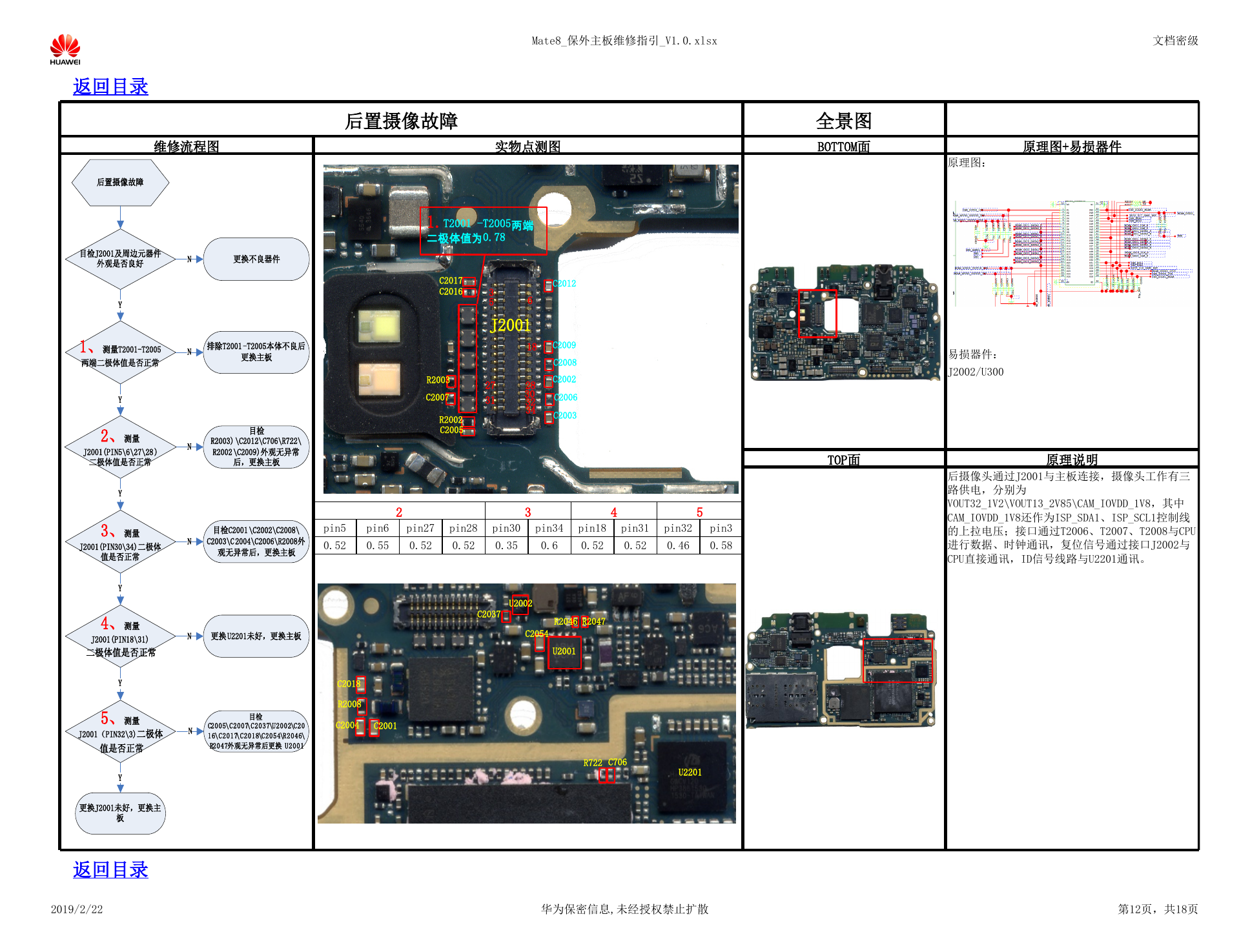

Mate8_保外主板维修指引_V1.0.xlsx 文档密级 返回目录 维修流程图 实物点测图 后置摄像故障 全景图 BOTTOM面 原理图+易损器件 原理图： 1.T2001 -T2005两端 二极体值为0.78 C2017 C2016 R2003 C2007 R2002 C2005 3 5 6 J2001 18 27 31 28 30 32 34 C2012 C2009 C2008 C2002 C2006 C2003 2 3 4 pin5 0.52 pin6 0.55 pin27 pin28 pin30 pin34 pin18 pin31 pin32 0.52 0.52 0.35 0.6 0.52 0.52 0.46 5 pin3 0.58 U2002 C2037 R2046 R2047 C2054 U2001 C2018 R2008 C2004 C2001 R722 C706 U2201 易损器件： J2002/U300 TOP面 原理说明 后摄像头通过J2001与主板连接，摄像头工作有三 路供电，分别为 VOUT32_1V2\VOUT13_2V85\CAM_IOVDD_1V8，其中 CAM_IOVDD_1V8还作为ISP_SDA1、ISP_SCL1控制线 的上拉电压；接口通过T2006、T2007、T2008与CPU 进行数据、时钟通讯，复位信号通过接口J2002与 CPU直接通讯，ID信号线路与U2201通讯。 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第12页，共18页 目检J2001及周边元器件外观是否良好后置摄像故障2、测量J2001(PIN5\6\27\28)二极体值是否正常更换不良器件排除T2001-T2005本体不良后更换主板N3、测量J2001(PIN30\34)二极体值是否正常目检C2001\C2002\C2008\C2003\C2004\C2006\R2008外观无异常后，更换主板1、测量T2001-T2005两端二极体值是否正常目检R2003)\C2012\C706\R722\R2002\C2009)外观无异常后，更换主板NYNYY4、测量J2001(PIN18\31)二极体值是否正常更换U2201未好，更换主板NYNY目检C2005\C2007\C2037\U2002\C2016\C2017\C2018\C2054\R2046\R2047外观无异常后更换U20015、测量J2001（PIN32\3)二极体值是否正常更换J2001未好，更换主板NY
