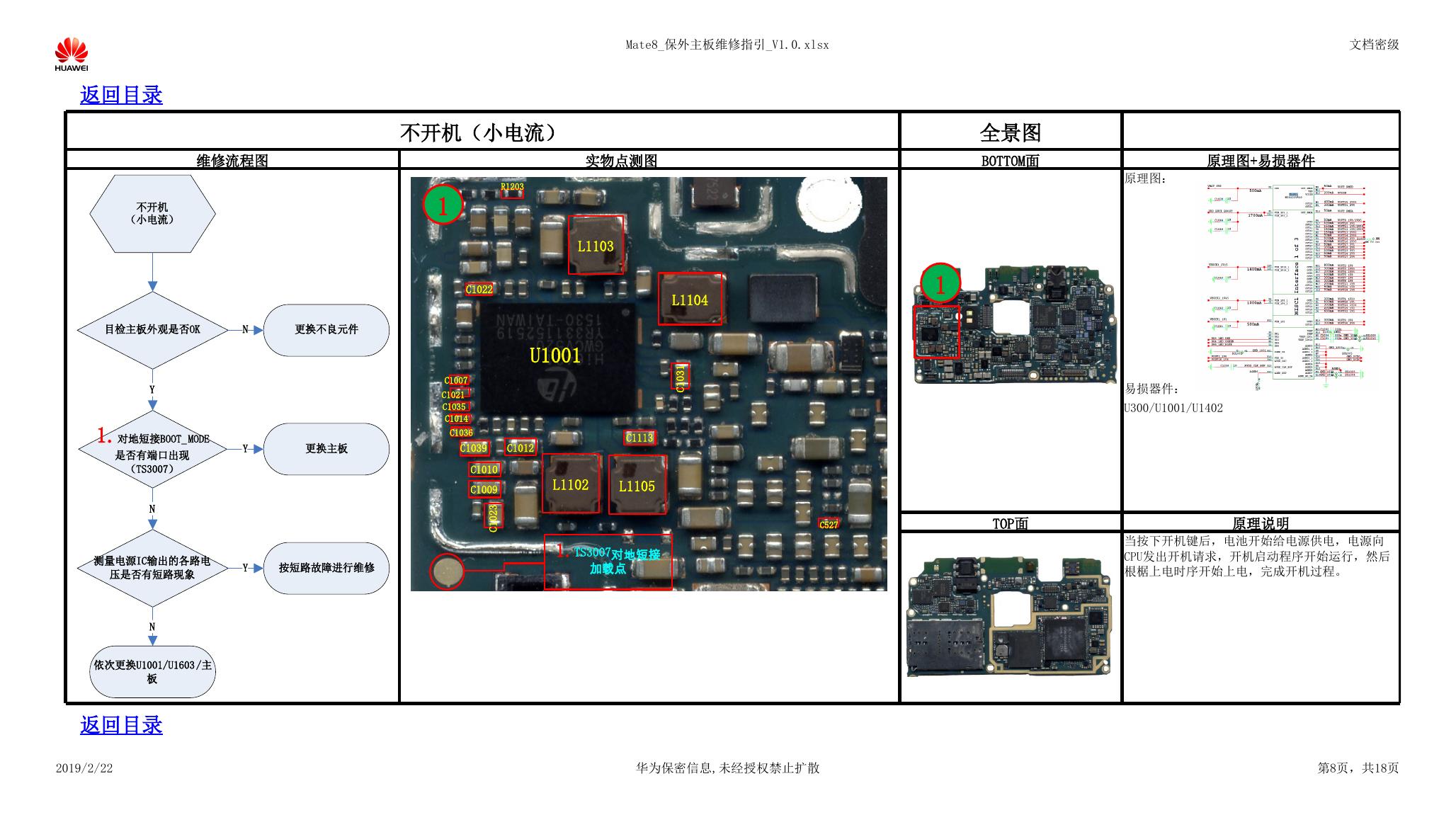

Mate8_保外主板维修指引_V1.0.xlsx 文档密级 返回目录 维修流程图 实物点测图 不开机（小电流） R1203 1 L1103 全景图 BOTTOM面 原理图+易损器件 原理图： U1001 L1104 1 3 0 1 C 1 易损器件： U300/U1001/U1402 C1022 C1007 C1021 C1035 C1014 C1036 C1039 C1012 C1010 C1009 3 2 0 1 C C1113 L1102 L1105 1.TS3007对地短接 加载点 C527 TOP面 原理说明 当按下开机键后，电池开始给电源供电，电源向 CPU发出开机请求，开机启动程序开始运行，然后 根椐上电时序开始上电，完成开机过程。 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第8页，共18页 不开机（小电流）目检主板外观是否OK更换不良元件测量电源IC输出的各路电压是否有短路现象N1.对地短接BOOT_MODE是否有端口出现（TS3007）按短路故障进行维修YYNYN依次更换U1001/U1603/主板更换主板
