4-562-340-01 (1) 视频投影机使用说明书使用本产品前请先仔细阅读本书，并妥善保管以便将来参考。 VPL-VW300ES

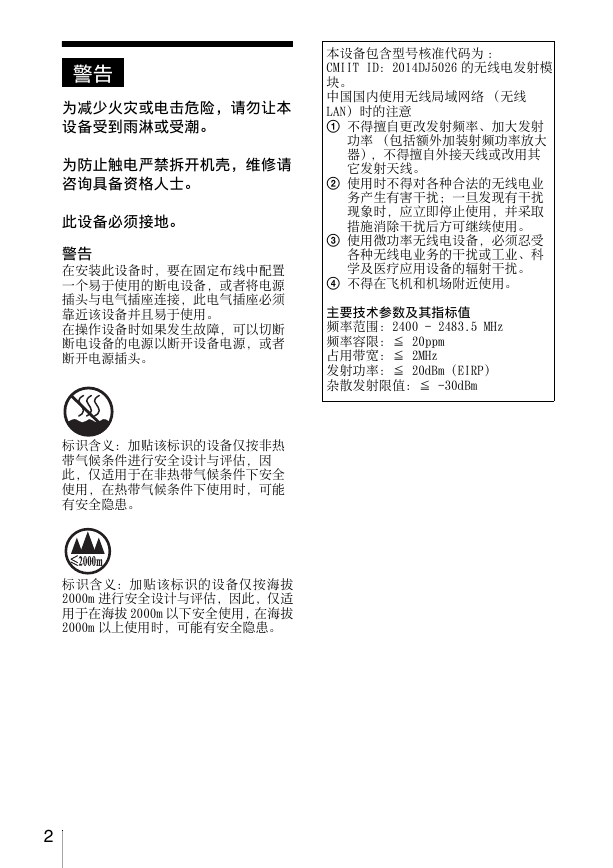

本设备包含型号核准代码为 : CMIIT ID: 2014DJ5026 的无线电发射模块。中国国内使用无线局域网络（无线 LAN）时的注意 1 不得擅自更改发射频率、加大发射功率（包括额外加装射频功率放大器），不得擅自外接天线或改用其它发射天线。 2 使用时不得对各种合法的无线电业务产生有害干扰；一旦发现有干扰现象时，应立即停止使用，并采取措施消除干扰后方可继续使用。 3 使用微功率无线电设备，必须忍受各种无线电业务的干扰或工业、科学及医疗应用设备的辐射干扰。 4 不得在飞机和机场附近使用。主要技术参数及其指标值频率范围：2400 - 2483.5 MHz 频率容限：≦ 20ppm 占用带宽：≦ 2MHz 发射功率：≦ 20dBm (EIRP) 杂散发射限值：≦ -30dBm 警告为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。为防止触电严禁拆开机壳，维修请咨询具备资格人士。此设备必须接地。警告在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。标识含义：加贴该标识的设备仅按非热带气候条件进行安全设计与评估，因此，仅适用于在非热带气候条件下安全使用，在热带气候条件下使用时，可能有安全隐患。标识含义：加贴该标识的设备仅按海拔 2000m 进行安全设计与评估，因此，仅适用于在海拔 2000m 以下安全使用，在海拔 2000m 以上使用时，可能有安全隐患。 2

目录使用前须知 ................... 4 信息菜单 .................... 39 有关预设存储器 ........... 39 控制器的位置前面 / 右侧 ................... 5 后面 / 左侧 / 底部 ............. 6 遥控器 ....................... 7 连接和准备步骤 1：安装投影机前的准备 ... 8 检查随机附件 .............. 8 将电池插入遥控器 .......... 8 不当安装 .................. 8 不正确使用 ................ 9 在天花板上安装本机的安全注意事项 ................... 10 步骤 2：安装投影机 .......... 10 步骤 3：调整图像位置 ........ 11 步骤 4：连接至视频设备或电脑 ...................... 15 投影投影图像 .................... 17 关闭电源 ................. 17 观看 3D 影像 ................. 18 使用 3D 眼镜 .............. 18 根据视频信号选择纵横比 ...... 19 选择图像观看模式 ............ 22 使用菜单通过菜单操作 ................ 23 图像设定菜单 ................ 25 屏幕设定菜单 ................ 30 设置菜单 .................... 31 功能设定菜单 ................ 33 被设定锁定功能锁定的项目 ................... 35 安装设定菜单 ................ 36 使用网络功能通过网络浏览器显示本机的控制窗口 ........................ 40 操作控制窗口 ................ 41 切换页面 ................. 41 设定访问限制 ............. 41 确认本机相关信息 ......... 42 错误处理故障排除 .................... 43 警告指示灯 .................. 46 信息一览表 .................. 47 其他更新软件 .................... 48 关于 x.v.Color .............. 48 关于模拟 3D 功能 ............. 48 更换投影灯 .................. 48 清洁 ........................ 51 规格 ........................ 52 预设信号 ................. 53 输入信号和可调整 / 设定项目 ................... 55 兼容的 3D 信号 ............ 56 3D 信号和可调整 / 设定项目 ................... 56 纵横比模式 ............... 58 Motionflow ............... 59 可调整 / 设定项目的存储条件 ................... 59 投影距离和镜头移位范围 ...... 61 尺寸 ........................ 65 本产品所使用软件的声明和许可 ...................... 68 索引 ........................ 88 目录 3

使用前须知安全须知 • 请检查本机的工作电压是否与当地的供电电压一致。万一有液体或固体落入机壳内，请拔下本机的电源插头，并请专业技术人员检查后再使用。数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。墙上电源插座应安装于设备附近使用方便的地方。即使本机的电源已经关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。投影灯点亮时，请不要直视镜头。请不要将手或物品放在通风孔附近。排出的空气较热。防止内部蓄热须知用 I/1 （开机 / 待机）开关关闭电源后，在冷却扇还在运转时，请勿将本机的电源插头从墙上电源插座上拔出。注意投影机装备有通风孔（进气和排气）。请勿堵塞通风孔或将任何物品放在通风孔旁边，否则可能发生内部蓄热，造成影像质量下降或损坏投影机。重新包装须知请保存原有的包装箱和包装材料，以便在运输设备时可随时使用。为尽量保护好机体，请用出厂时使用的包装箱重新包装本机。安全注意事项您只能使用 3D 眼镜观看 3D 视频影像。如果观察到抖动或闪烁，请关闭室内照明。儿童须在成人适当监管的情况下使用。弯折镜架时，小心不要让手指被 3D 眼镜的铰链夹住。请勿掉落或改装 3D 眼镜。如果眼镜破碎，请使碎片远离口或眼睛。关于废弃产品的处理请不要将废弃的产品与一般生活垃圾一同弃置。正确处置废弃的产品有助于避免对环境和人类健康造成潜在的负面影响。具体的处理方法请遵循当地的规章制度。关于 LCD 投影机本 LCD 投影机采用高精密度技术制造。然而，可能会在 LCD 投影机的图像上持续显示微小的黑点和 / 或亮点（红色、蓝色或绿色）。这是制造过程的正常结果，不代表故障。并且，当您使用多台 LCD 投影机投影在一个屏幕上时，即使是相同型号，投影机间的色彩再现可能会有不同，因为各个投影机的色彩平衡可能设置各异。关于湿气凝结如果投影机安装地的室温急剧变化，或如果突然将投影机从寒冷的地方搬到温暖的地方，投影机中可能会出现湿气凝结。由于湿气凝结可能会造成故障，所以在调节空调温度设定时请小心。如果出现湿气凝结，请让投影机保持开启状态约两小时后再使用。 SONY 不对任何因传输设备安全措施操作不当、传输规格导致不可避免的数据泄露或任何种类的安全问题造成的损坏负责。 4 使用前须知

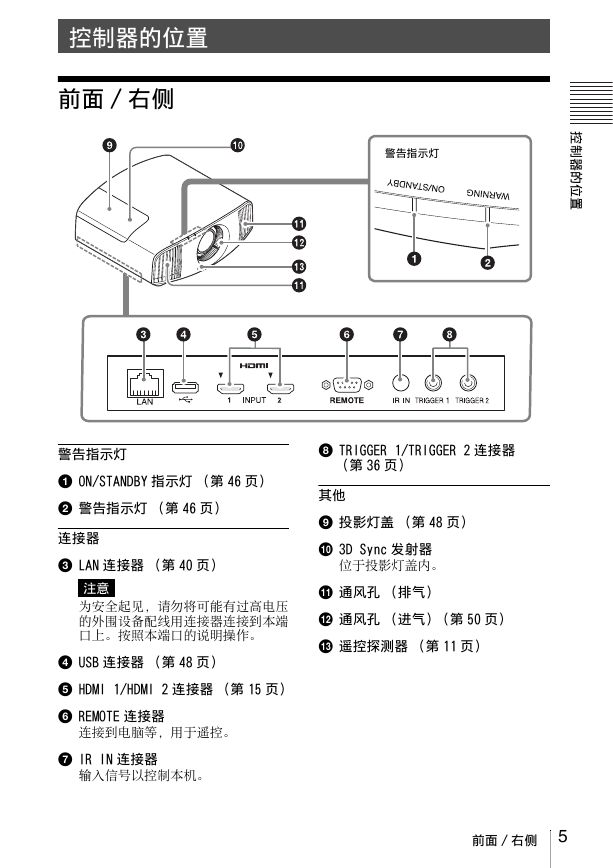

控制器的位置前面 / 右侧警告指示灯控制器的位置 h TRIGGER 1/TRIGGER 2 连接器（第 36 页）其他 i 投影灯盖（第 48 页） j 3D Sync 发射器位于投影灯盖内。 k 通风孔（排气） l 通风孔（进气）（第 50 页） m 遥控探测器（第 11 页）警告指示灯 a ON/STANDBY 指示灯（第 46 页） b 警告指示灯（第 46 页）连接器 c LAN 连接器（第 40 页）注意为安全起见，请勿将可能有过高电压的外围设备配线用连接器连接到本端口上。按照本端口的说明操作。 d USB 连接器（第 48 页） e HDMI 1/HDMI 2 连接器（第 15 页） f REMOTE 连接器连接到电脑等，用于遥控。 g IR IN 连接器输入信号以控制本机。前面 / 右侧 5

后面 / 左侧 / 底部控制面板上的按钮名称与遥控器上的相同。控制面板控制面板其他 a ?/1 （开机 / 待机）按钮（第 11 f 遥控探测器（第 11 页）页） b INPUT 按钮（第 17 页） c MENU 按钮（第 23 页） d M/m/

遥控器控制器的位置 a LIGHT 按钮照亮遥控器上的按钮。 b 红外发射器 c ?/1 （开机 / 待机）按钮（第 11 页） d INPUT 按钮（第 17 页） e CALIBRATED PRESET 按钮（第 22 页） f PATTERN 按钮（第 12 页） g RESET 按钮（第 24 页） h M/m/

安装电池附送两节 AA （R6）遥控器电池。为避免爆炸危险，请使用 AA （R6）锰电池或碱性电池。电池使用安全须知不得将电池充电。不得将电池投入火中，加热、分解或改造。应使用指定种类的电池。应使用推荐期限内的电池。应按极性正确安装电池。应及时取出耗尽电池。不得将电池新旧混用。不得将电池弃于水、海水，或弄湿。不得将电池放在小孩容易触及的地方。严禁直接焊接电池。应正确安装电池以防止电池短路。有关操作遥控器的注意事项操作遥控器时请小心。不要掉落或践踏遥控器，或将任何种类的液体溅到遥控器上。请勿将遥控器放在热源附近、受阳光直射的地方或潮湿的房间内。不当安装不要将本机放在如下位置，否则会造成故障或损坏本机。靠近墙壁为了保持本机的性能和可靠性，请如图所示在墙壁和本机之间留出空间。 1 cm 30 cm 30 cm 连接和准备步骤 1：安装投影机前的准备检查随机附件检查包装箱，确认其中包含如下物品：遥控器 RM-PJ28 （1） AA （R6）尺寸锰电池（2）镜头盖（1）购买投影机时，镜头盖装在镜头上。使用投影机前请拆下镜头盖。交流电源线（投影机用）（1）使用说明书（本手册）（1）将电池插入遥控器推动并滑开。首先插入电池的 E 极。注意如果更换的电池不正确，就会有爆炸的危险。只更换同一类型或制造商推荐的电池型号。处理电池时，必须遵守相关地区或国家的法律。 8 步骤 1：安装投影机前的准备
