警告为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。为防止触电严禁拆开机壳，维修请咨询具备资格人士。此设备必须接地。产品中有毒有害物质或元素的名称及含量使用环境条件：参考使用说明书中的操作条件有毒有害物质或元素部件名称铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr (VI)) 多溴联苯多溴二苯醚 (PBB) (PBDE) 实装基板外壳光学组件附属品 × × × × ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ a ︰表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 × ︰表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 2

目录使用前须知 ................... 5 根据视频信号选择纵横比 ...... 31 控制器的位置选择图像观看模式 ............ 34 使用附带软件调整图像质量（ImageDirector3） ........... 35 前面 / 右侧 ................... 6 后面 / 底部 ................... 7 遥控器 ....................... 8 使用菜单连接和准备通过菜单操作 ................ 36 图像设定菜单 ................ 38 屏幕设定菜单 ................ 42 开箱 ........................ 9 设置菜单 .................... 44 将电池插入遥控器 ............. 9 连接交流电源线 .............. 10 准备 1：安装本机 ............ 11 安装本机前的准备 ......... 11 使用注意事项 ............. 12 安装本机 ................. 13 准备 2：调整图像位置 ........ 14 准备 3：连接本机 ............ 19 连接至录像机 ............. 19 连接至电脑 ............... 21 连接至 3D Sync 发射器 ..... 22 准备 4：选择菜单语言 ........ 23 投影投影图像 .................... 24 关闭电源 ................. 25 观看 3D 影像 ................. 25 使用 3D 眼镜 .............. 26 对 3D 眼镜充电 ............ 28 使用图像位置 ................ 29 功能设定菜单 ................ 45 安装设定菜单 ................ 48 信息菜单 .................... 52 有关预设存储器号码 ....... 52 使用网络功能用网络浏览器显示本机的控制窗口 ....................... 54 操作控制窗口 ................ 54 切换页面 ................. 54 设定访问限制 ............. 54 确认本机的相关信息 ....... 55 从电脑操作本机 ........... 55 使用电子邮件报告功能 ..... 55 其他关于 HDMI 控制 ............... 57 关于 DCI 规格 ................ 58 关于 x.v.Color .............. 58 3

关于模拟 3D 功能 ............. 58 故障排除 .................... 59 警告指示灯 ............... 62 信息一览表 ............... 63 更换投影灯并清洁通风孔（进气） ..................... 64 清洁及投影机的屏幕 .......... 67 规格 ....................... 68 预设信号 ................. 70 输入信号和可调整 / 设定项目 .................... 73 兼容的 3D 信号 ............ 75 3D 信号和可调整 / 设定项目 .................... 75 纵横比模式 ............... 76 可调整 / 设定项目的存储条件 .................... 77 投影距离和镜头移位范围 ...... 80 尺寸 ........................ 84 索引 ....................... 87 商标信息 “PS3”是 Sony Computer Entertainment Inc. 的注册商标。 HDMI、HDMI 标志和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 的商标或注册商标。 “Blu-ray”和 “Blu-ray Disc”是 Blu-ray Disc Association 的商标。 ..................................... HDMI 控制是采用 HDMI CEC （消费者电子控制）规格的 HDMI 标准相互控制功能。本投影机支持 HDMI 标准的 DeepColor、 x.v.Color、LipSync、3D 信号和电脑输入信号。它还支持 HDCP。 4

使用前须知安全须知 • 请检查本机的工作电压是否与当地的供电电压一致。万一有液体或固体落入机壳内，请拔下本机的电源插头，并请专业技术人员检查后再使用。数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。墙上电源插座应在本机附近且易于使用。即使本机的电源已关闭，只要其插头还连接在墙上电源插座上，本机便未与交流电源断开连接。投影灯点亮时，请不要直视镜头。请不要将手或物品放在通风孔附近。排出的空气较热。防止内部蓄热须知用 ?/1 （开机 / 待机）按钮关闭电源后，在冷却风扇还在运转时，请勿将本机的电源插头从墙上电源插座上拔出。注意本机装备有通风孔（进气）和通风孔（排气）。请勿堵塞通风孔或将任何物品放在通风孔旁边，否则可能发生内部蓄热，造成图像质量下降或本机损坏。重新包装须知请保存原有的包装箱和包装材料，以便在运输本机时可随时使用。为尽量保护好机体，请用出厂时使用的包装箱重新包装本机。使用 3D 眼镜时的安全须知警告请勿将 3D 眼镜丢入火中。请勿拆卸 3D 眼镜。请勿在火源附近，或高温的地方（例如，直射阳光下或阳光照射的车内）使用、充电、存储或搁置 3D 眼镜。请仅使用附带的 USB 电缆。请勿使用附带的 USB 充电交流电源适配器以外的任何其它物品对 3D 眼镜充电。请勿让水或异物进入 3D 眼镜。安全注意事项仅使用本机随附的 3D 眼镜类型。只可将 3D 眼镜用于观看 3D 视频影像。请勿将 3D 眼镜用于其它设备，比如电视机。如果发现抖动或闪烁，请关闭室内照明。儿童须在成人的正确指导下使用。请小心不要在弯折 3D 眼镜的眼镜腿时将手指夹在转轴处。请勿掉落或改装 3D 眼镜。如果这些眼镜破损，请避免碎片碰到嘴或眼睛。关于旧产品的处理请不要将旧的产品与一般的生活垃圾一同弃置。正确弃置旧的产品有助于避免对环境和人类健康造成潜在的负面影响。具体处理方法请遵循当地的规章制度。 5

控制器的位置前面 / 右侧可以使用与遥控器上的按钮名称相同的控制面板上的按钮操作本机。控制面板 LENS 按钮（1 第 14 页） M/m/

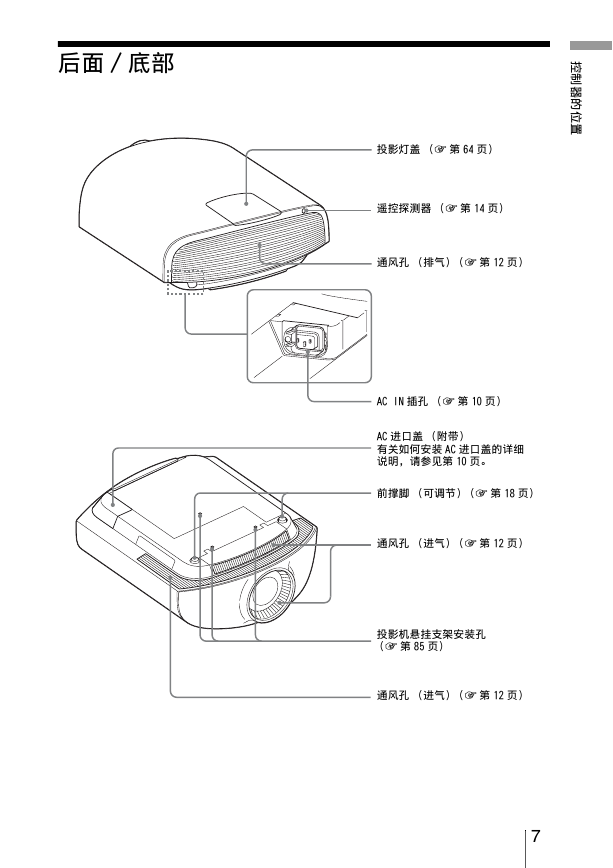

后面 / 底部控制器的位置投影灯盖（1 第 64 页）遥控探测器（1 第 14 页）通风孔（排气）（1 第 12 页） AC IN 插孔（1 第 10 页） AC 进口盖（附带）有关如何安装 AC 进口盖的详细说明，请参见第 10 页。前撑脚（可调节）（1 第 18 页）通风孔（进气）（1 第 12 页）投影机悬挂支架安装孔（1 第 85 页）通风孔（进气）（1 第 12 页） 7

遥控器 LIGHT 按钮照亮遥控器上的按钮。 CALIBRATED PRESET 按钮（1 第 34 页） POSITION 按钮（1 第 29 页） MOTION ENHANCER 按钮（1 第 39 页） ASPECT 按钮（1 第 31 页） COLOR SPACE 按钮（1 第 41 页） COLOR TEMP 按钮（1 第 40 页） GAMMA CORRECTION 按钮（1 第 41 页） SHARPNESS +/- 按钮（1 第 40 页） 8 红外发射器 ?/1 （开机 / 待机）按钮（1 第 15 页） INPUT 按钮（1 第 24 页） LENS ADJUSTMENT 按钮（1 第 15 页） RESET 按钮（1 第 37 页） M/m/
