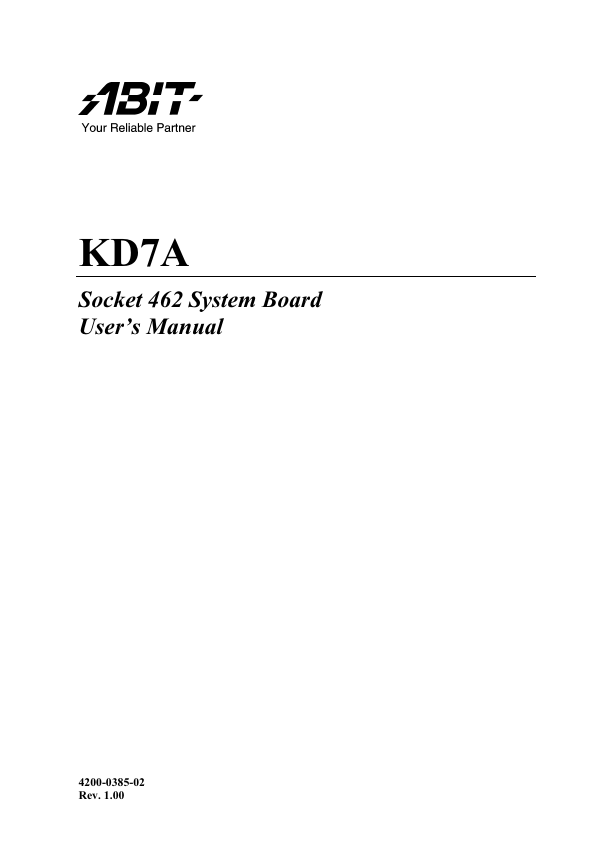

KD7A Socket 462 System Board User’s Manual 4200-0385-02 Rev. 1.00

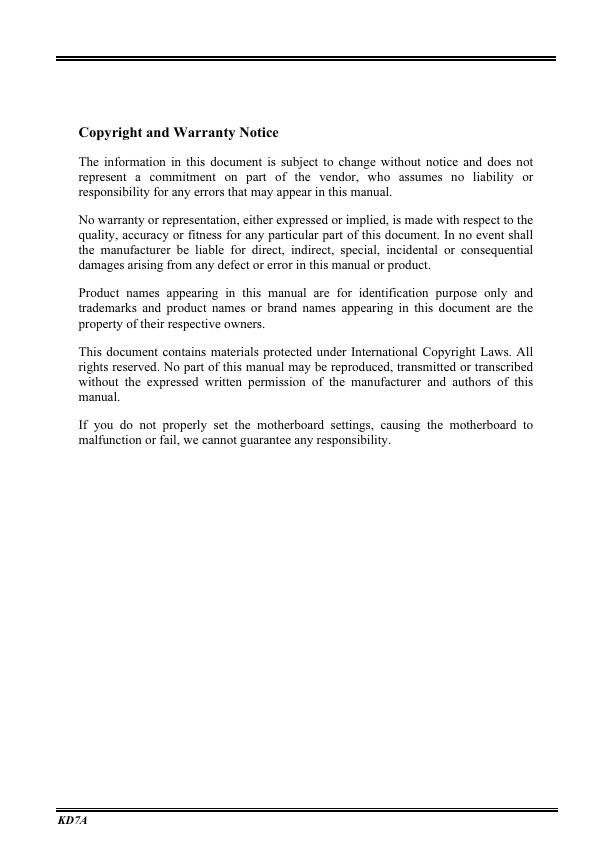

Copyright and Warranty Notice The information in this document is subject to change without notice and does not represent a commitment on part of the vendor, who assumes no liability or responsibility for any errors that may appear in this manual. No warranty or representation, either expressed or implied, is made with respect to the quality, accuracy or fitness for any particular part of this document. In no event shall the manufacturer be liable for direct, indirect, special, incidental or consequential damages arising from any defect or error in this manual or product. Product names appearing in this manual are for identification purpose only and trademarks and product names or brand names appearing in this document are the property of their respective owners. This document contains materials protected under International Copyright Laws. All rights reserved. No part of this manual may be reproduced, transmitted or transcribed without the expressed written permission of the manufacturer and authors of this manual. If you do not properly set the motherboard settings, causing the motherboard to malfunction or fail, we cannot guarantee any responsibility. KD7A

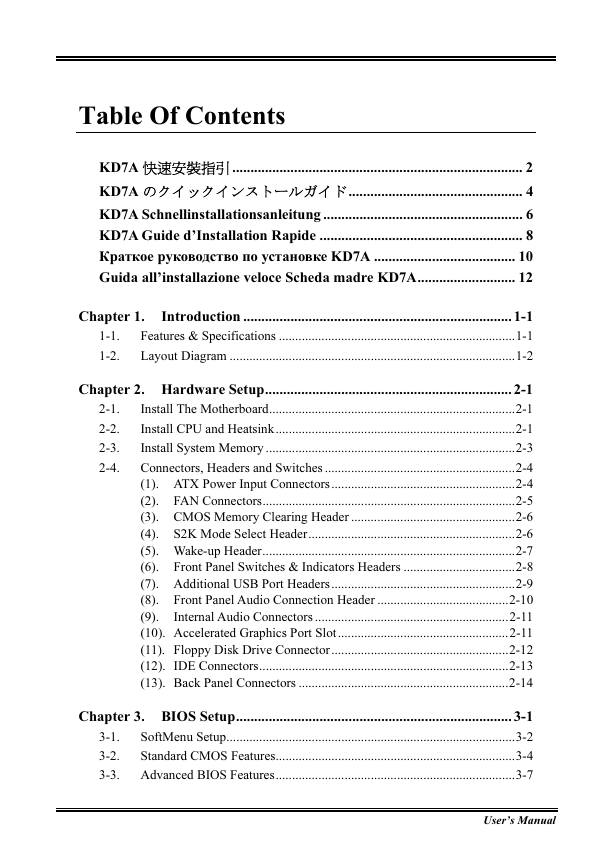

Table Of Contents KD7A 快速安裝指引 ................................................................................ 2 KD7A のクイックインストールガイド ................................................ 4 KD7A Schnellinstallationsanleitung ....................................................... 6 KD7A Guide d’Installation Rapide ........................................................ 8 Краткое руководство по установке KD7A ....................................... 10 Guida all’installazione veloce Scheda madre KD7A........................... 12 Chapter 1. Introduction .......................................................................... 1-1 1-1. 1-2. Features & Specifications ........................................................................1-1 Layout Diagram .......................................................................................1-2 Chapter 2. Hardware Setup.................................................................... 2-1 2-1. 2-2. 2-3. Install The Motherboard...........................................................................2-1 Install CPU and Heatsink .........................................................................2-1 Install System Memory ............................................................................2-3 2-4. Connectors, Headers and Switches ..........................................................2-4 (1). ATX Power Input Connectors ........................................................2-4 (2). FAN Connectors.............................................................................2-5 (3). CMOS Memory Clearing Header ..................................................2-6 (4). S2K Mode Select Header...............................................................2-6 (5). Wake-up Header.............................................................................2-7 (6). Front Panel Switches & Indicators Headers ..................................2-8 (7). Additional USB Port Headers ........................................................2-9 (8). Front Panel Audio Connection Header ........................................2-10 (9). Internal Audio Connectors ...........................................................2-11 (10). Accelerated Graphics Port Slot ....................................................2-11 (11). Floppy Disk Drive Connector ......................................................2-12 (12). IDE Connectors............................................................................2-13 (13). Back Panel Connectors ................................................................2-14 Chapter 3. BIOS Setup............................................................................ 3-1 3-1. 3-2. SoftMenu Setup........................................................................................3-2 Standard CMOS Features.........................................................................3-4 3-3. Advanced BIOS Features.........................................................................3-7 User’s Manual

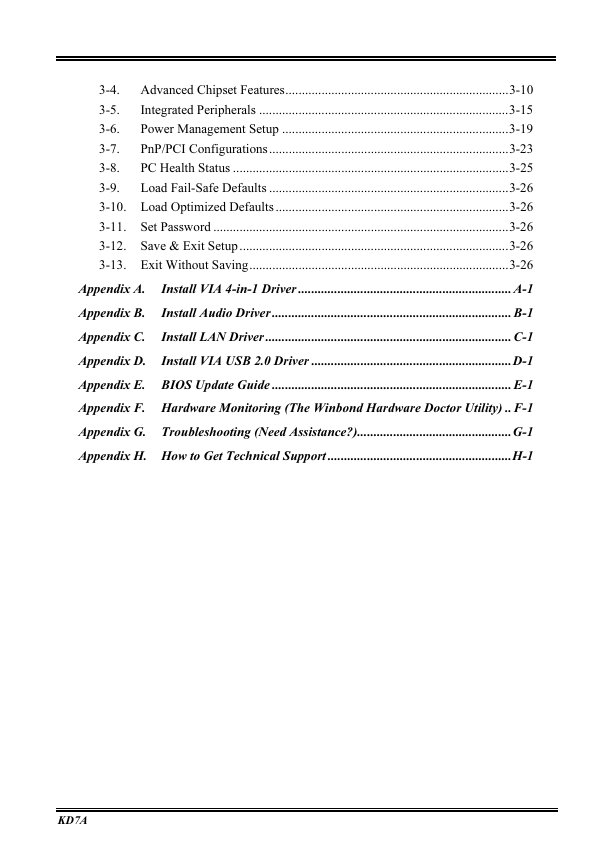

3-4. Advanced Chipset Features....................................................................3-10 3-5. 3-6. 3-7. 3-8. 3-9. Integrated Peripherals ............................................................................3-15 Power Management Setup .....................................................................3-19 PnP/PCI Configurations .........................................................................3-23 PC Health Status ....................................................................................3-25 Load Fail-Safe Defaults .........................................................................3-26 3-10. Load Optimized Defaults .......................................................................3-26 3-11. Set Password ..........................................................................................3-26 3-12. Save & Exit Setup ..................................................................................3-26 3-13. Exit Without Saving...............................................................................3-26 Appendix A. Install VIA 4-in-1 Driver ................................................................. A-1 Appendix B. Install Audio Driver ......................................................................... B-1 Appendix C. Install LAN Driver ........................................................................... C-1 Appendix D. Install VIA USB 2.0 Driver .............................................................D-1 Appendix E. BIOS Update Guide ......................................................................... E-1 Appendix F. Hardware Monitoring (The Winbond Hardware Doctor Utility) .. F-1 Appendix G. Troubleshooting (Need Assistance?)...............................................G-1 Appendix H. How to Get Technical Support ........................................................H-1 KD7A

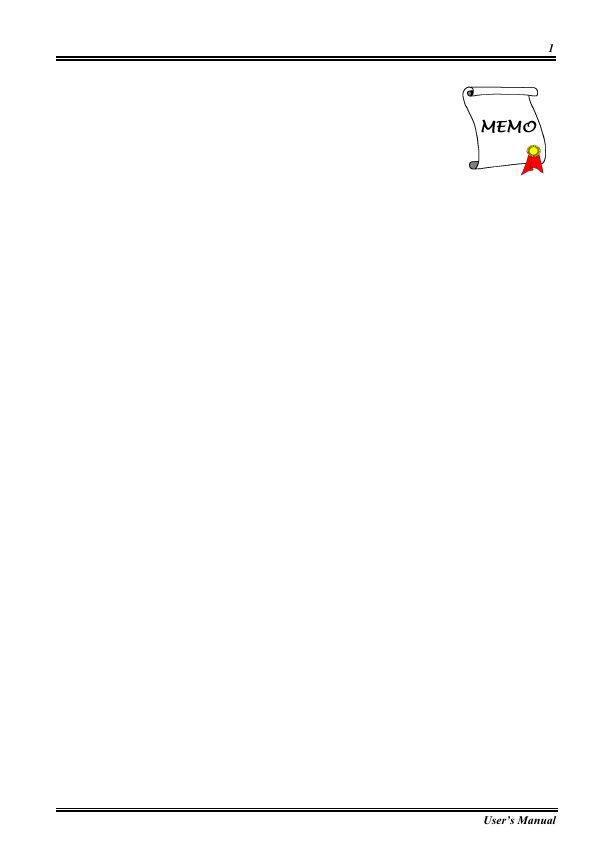

1 User’s Manual

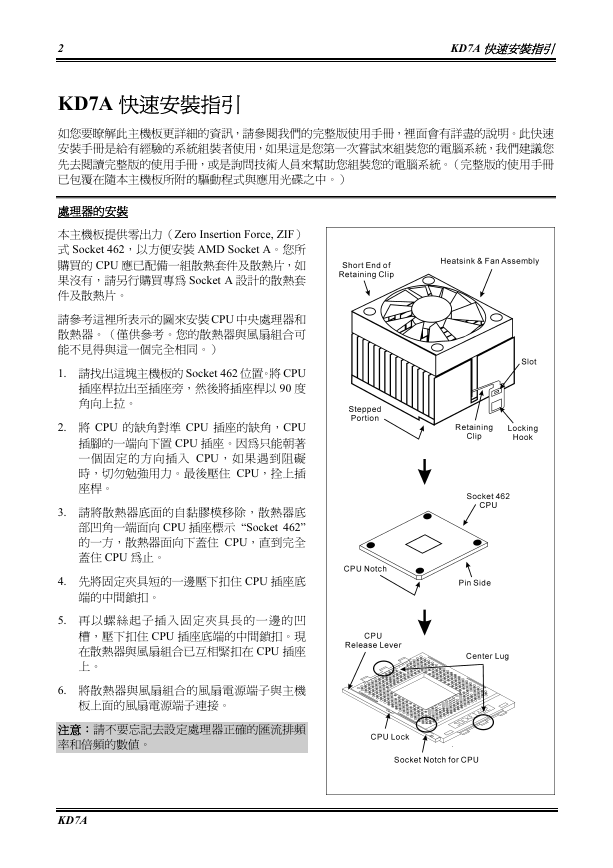

2 KD7A 快速安裝指引 KD7A 快速安裝指引如您要瞭解此主機板更詳細的資訊，請參閱我們的完整版使用手冊，裡面會有詳盡的說明。此快速安裝手冊是給有經驗的系統組裝者使用，如果這是您第一次嘗試來組裝您的電腦系統，我們建議您先去閱讀完整版的使用手冊，或是詢問技術人員來幫助您組裝您的電腦系統。（完整版的使用手冊已包覆在隨本主機板所附的驅動程式與應用光碟之中。）處理器的安裝本主機板提供零出力（Zero Insertion Force, ZIF）式 Socket 462，以方便安裝 AMD Socket A。您所購買的 CPU 應已配備一組散熱套件及散熱片，如果沒有，請另行購買專為 Socket A 設計的散熱套件及散熱片。請參考這裡所表示的圖來安裝 CPU 中央處理器和散熱器。（僅供參考。您的散熱器與風扇組合可能不見得與這一個完全相同。） 1. 請找出這塊主機板的 Socket 462 位置。將 CPU 插座桿拉出至插座旁，然後將插座桿以 90 度角向上拉。 2. 將 CPU 的缺角對準 CPU 插座的缺角，CPU 插腳的一端向下置 CPU 插座。因為只能朝著一個固定的方向插入 CPU，如果遇到阻礙時，切勿勉強用力。最後壓住 CPU，拴上插座桿。 3. 請將散熱器底面的自黏膠模移除，散熱器底部凹角一端面向 CPU 插座標示 “Socket 462” 的一方，散熱器面向下蓋住 CPU，直到完全蓋住 CPU 為止。 4. 先將固定夾具短的一邊壓下扣住 CPU 插座底端的中間鎖扣。 5. 再以螺絲起子插入固定夾具長的一邊的凹槽，壓下扣住 CPU 插座底端的中間鎖扣。現在散熱器與風扇組合已互相緊扣在 CPU 插座上。 6. 將散熱器與風扇組合的風扇電源端子與主機板上面的風扇電源端子連接。注意：請不要忘記去設定處理器正確的匯流排頻率和倍頻的數值。 KD7A

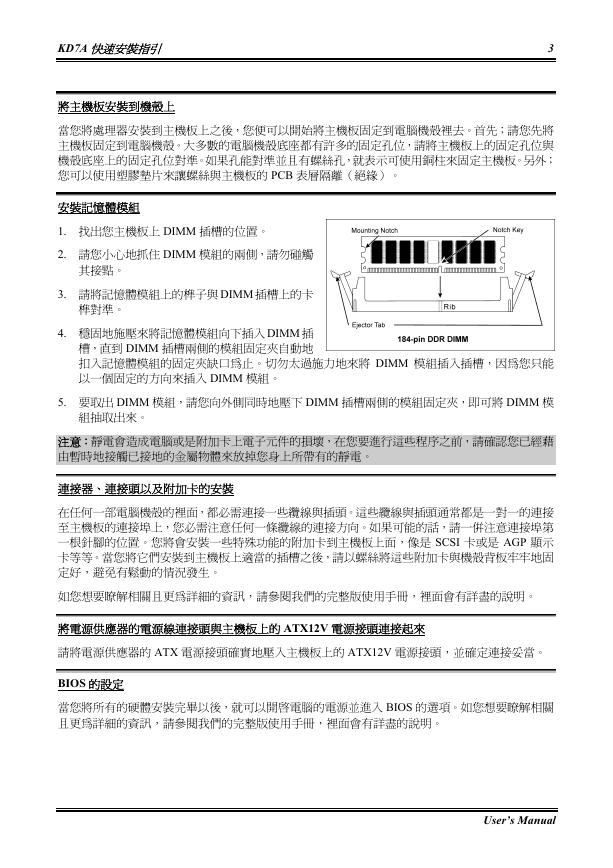

KD7A 快速安裝指引 3 將主機板安裝到機殼上當您將處理器安裝到主機板上之後，您便可以開始將主機板固定到電腦機殼裡去。首先；請您先將主機板固定到電腦機殼。大多數的電腦機殼底座都有許多的固定孔位，請將主機板上的固定孔位與機殼底座上的固定孔位對準。如果孔能對準並且有螺絲孔，就表示可使用銅柱來固定主機板。另外；您可以使用塑膠墊片來讓螺絲與主機板的 PCB 表層隔離（絕緣）。安裝記憶體模組 1. 找出您主機板上 DIMM 插槽的位置。 2. 請您小心地抓住 DIMM 模組的兩側，請勿碰觸其接點。 3. 請將記憶體模組上的榫子與 DIMM 插槽上的卡榫對準。 4. 穩固地施壓來將記憶體模組向下插入 DIMM 插槽，直到 DIMM 插槽兩側的模組固定夾自動地扣入記憶體模組的固定夾缺口為止。切勿太過施力地來將 DIMM 模組插入插槽，因為您只能以一個固定的方向來插入 DIMM 模組。 5. 要取出 DIMM 模組，請您向外側同時地壓下 DIMM 插槽兩側的模組固定夾，即可將 DIMM 模組抽取出來。注意：靜電會造成電腦或是附加卡上電子元件的損壞，在您要進行這些程序之前，請確認您已經藉由暫時地接觸已接地的金屬物體來放掉您身上所帶有的靜電。連接器、連接頭以及附加卡的安裝在任何一部電腦機殼的裡面，都必需連接一些纜線與插頭。這些纜線與插頭通常都是一對一的連接至主機板的連接埠上，您必需注意任何一條纜線的連接方向。如果可能的話，請一併注意連接埠第一根針腳的位置。您將會安裝一些特殊功能的附加卡到主機板上面，像是 SCSI 卡或是 AGP 顯示卡等等。當您將它們安裝到主機板上適當的插槽之後，請以螺絲將這些附加卡與機殼背板牢牢地固定好，避免有鬆動的情況發生。如您想要瞭解相關且更為詳細的資訊，請參閱我們的完整版使用手冊，裡面會有詳盡的說明。將電源供應器的電源線連接頭與主機板上的 ATX12V 電源接頭連接起來請將電源供應器的 ATX 電源接頭確實地壓入主機板上的 ATX12V 電源接頭，並確定連接妥當。 BIOS 的設定當您將所有的硬體安裝完畢以後，就可以開啟電腦的電源並進入 BIOS 的選項。如您想要瞭解相關且更為詳細的資訊，請參閱我們的完整版使用手冊，裡面會有詳盡的說明。 User’s Manual

4 KD7A のクイックインストールガイド KD7A のクイックインストールガイドこのマザーボードの詳細については、ユーザーズマニュアルの完全版を参照してください。このクイックインストールガイドは、経験あるシステム構築者向けに書かれました。今回始めてコンピュータシステムをセットアップする方は、まず完全版のマニュアルをお読みになるか、専門技術者に連絡してコンピュータシステムのセットアップを行うようお勧めします。（完全なユーザーズマニュアルはこのマザーボードに付属するドライバとユーティリティ CD を検索して入手できます。）プロセッサの取り付けこのマザーボードは ZIF（ゼロインサーションフォース）Socket 462 を提供して AMD Socket A CPU をインストールします。お買い上げになった CPU には、ヒートシンクと冷却ファンのキットが付属しています。付属していない場合、Socket A 向けに特別に設計されたキットをお求めください。ここに示した図を参照して、CPU とヒートシンクを取り付けます（この図は参照専用です。お使いのヒートシンクとファンアセンブリはこの図と異なっていることがあります）。 1. このマザーボードの Socket 462 を探します。CPU のリリースレバーを横に引っ張って掛け金を外し、上まで引き上げます。 2. CPU のノッチを CPU のソケットのノッチに合わせます。そのピンの横側を下にして CPU のソケットに差し込みます。CPU に差し込むときに無理な力を入れないでください。ピンは一方向にだけフィットするようになっています。CPU のリリースレバーを閉じます。 3. ヒートシンクのプラスチックフィルム接着剤をはがします。ヒートシンクの段のある部分が “Socket 462”の文字のある側を向いていることを確認してください。ヒートシンクの面を下にして、プロセッサを完全に覆うまで降ろします。 4. まず支持クリップの短い方の端を押し下げて、ソケット下部のセンターラグに固定します。 5. ネジ回しを使用して、支持クリップの長い方の端のスロットに差し込みます。クリップを押し下げて、ソケット上部のセンターラグに固定します。これで、ヒートシンクとファンアセンブリが CPU のソケットにしっかり取り付けられました。 6. ヒートシンクとファンアセンブリのファンコネクタを、マザーボードのファンコネクタに取り付けます。 KD7A
