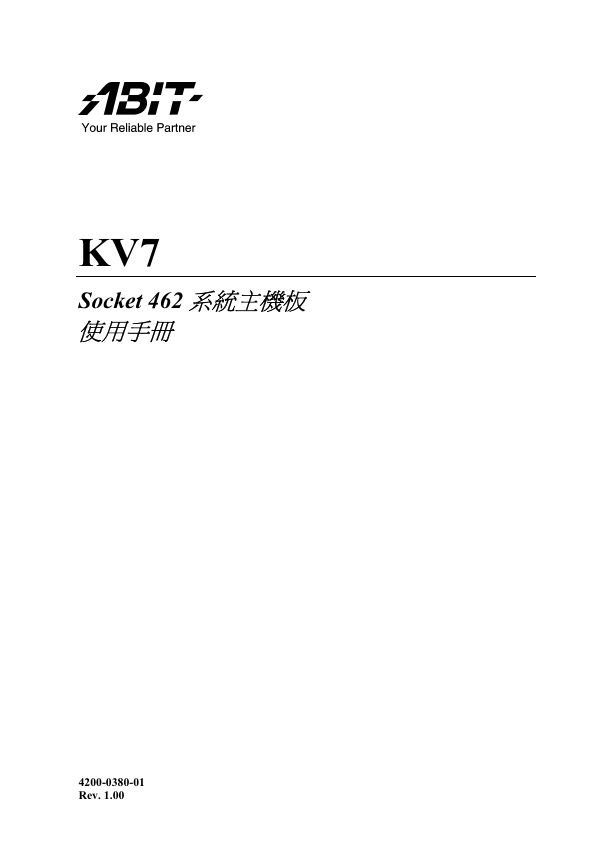

KV7 Socket 462 系統主機板使用手冊 4200-0380-01 Rev. 1.00

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 KV7

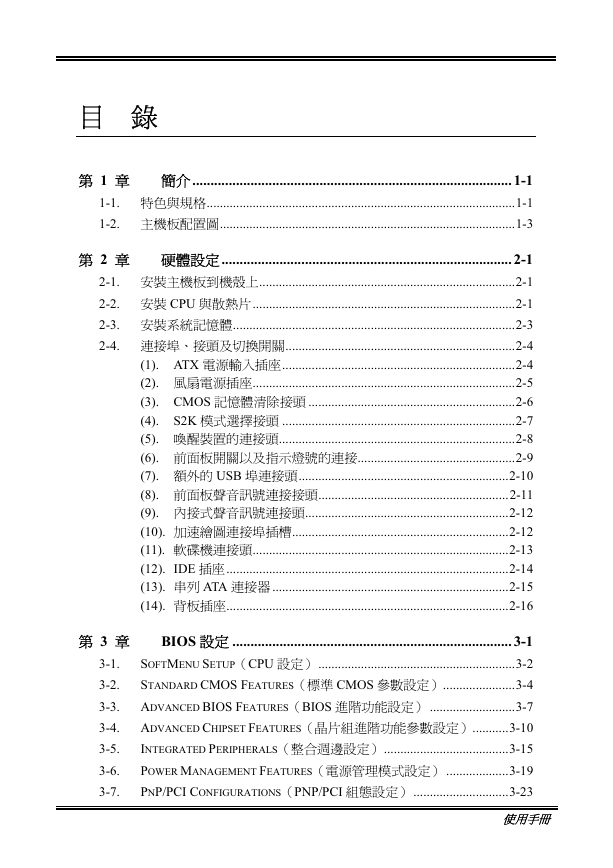

目錄第 1 章簡介 ........................................................................................ 1-1 1-1. 1-2. 特色與規格..............................................................................................1-1 主機板配置圖..........................................................................................1-3 第 2 章硬體設定 ................................................................................ 2-1 2-1. 2-2. 2-3. 2-4. 安裝主機板到機殼上..............................................................................2-1 安裝 CPU 與散熱片 ................................................................................2-1 安裝系統記憶體......................................................................................2-3 (3). (6). (7). (8). (9). (4). (5). (1). (2). 連接埠、接頭及切換開關......................................................................2-4 ATX 電源輸入插座.......................................................................2-4 風扇電源插座................................................................................2-5 CMOS 記憶體清除接頭 ...............................................................2-6 S2K 模式選擇接頭 .......................................................................2-7 喚醒裝置的連接頭........................................................................2-8 前面板開關以及指示燈號的連接................................................2-9 額外的 USB 埠連接頭................................................................2-10 前面板聲音訊號連接接頭..........................................................2-11 內接式聲音訊號連接頭..............................................................2-12 加速繪圖連接埠插槽..................................................................2-12 軟碟機連接頭..............................................................................2-13 IDE 插座 ......................................................................................2-14 串列 ATA 連接器 ........................................................................2-15 背板插座......................................................................................2-16 (10). (12). (13). (14). (11). 第 3 章 BIOS 設定 ............................................................................. 3-1 3-1. 3-2. 3-3. 3-4. 3-5. 3-6. 3-7. SOFTMENU SETUP（CPU 設定） ............................................................3-2 STANDARD CMOS FEATURES（標準 CMOS 參數設定）......................3-4 ADVANCED BIOS FEATURES（BIOS 進階功能設定） ..........................3-7 ADVANCED CHIPSET FEATURES（晶片組進階功能參數設定）...........3-10 INTEGRATED PERIPHERALS（整合週邊設定）......................................3-15 POWER MANAGEMENT FEATURES（電源管理模式設定） ...................3-19 PNP/PCI CONFIGURATIONS（PNP/PCI 組態設定） .............................3-23 使用手冊

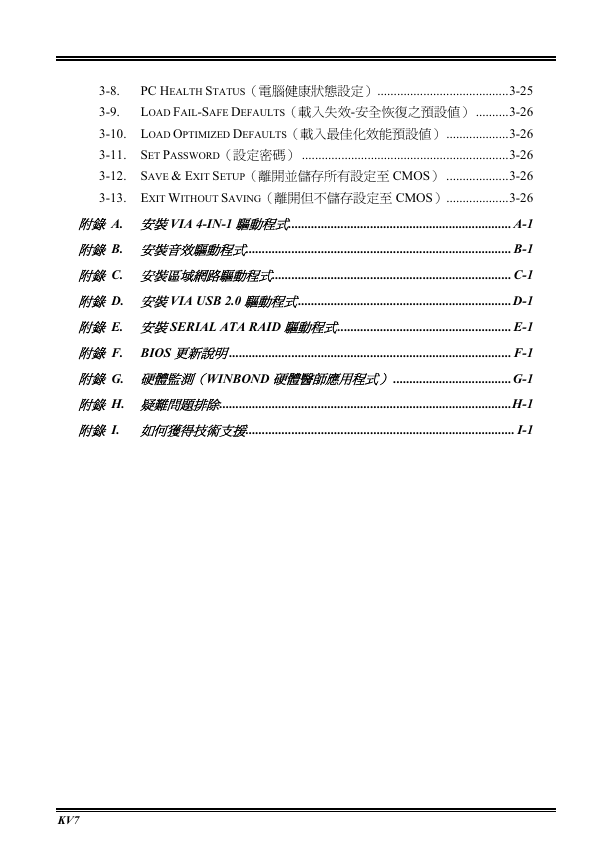

3-8. 3-9. PC HEALTH STATUS（電腦健康狀態設定）........................................3-25 LOAD FAIL-SAFE DEFAULTS（載入失效-安全恢復之預設值） ..........3-26 3-10. LOAD OPTIMIZED DEFAULTS（載入最佳化效能預設值） ...................3-26 3-11. SET PASSWORD（設定密碼） ...............................................................3-26 3-12. SAVE & EXIT SETUP（離開並儲存所有設定至 CMOS） ...................3-26 3-13. EXIT WITHOUT SAVING（離開但不儲存設定至 CMOS）...................3-26 附錄 A. 安裝 VIA 4-IN-1 驅動程式.................................................................... A-1 附錄 B. 安裝音效驅動程式................................................................................. B-1 附錄 C. 安裝區域網路驅動程式......................................................................... C-1 附錄 D. 安裝 VIA USB 2.0 驅動程式 ................................................................. D-1 附錄 E. 安裝 SERIAL ATA RAID 驅動程式 ..................................................... E-1 附錄 F. BIOS 更新說明 ...................................................................................... F-1 附錄 G. 硬體監測（WINBOND 硬體醫師應用程式） .................................... G-1 附錄 H. 疑難問題排除.........................................................................................H-1 附錄 I. 如何獲得技術支援.................................................................................. I-1 KV7

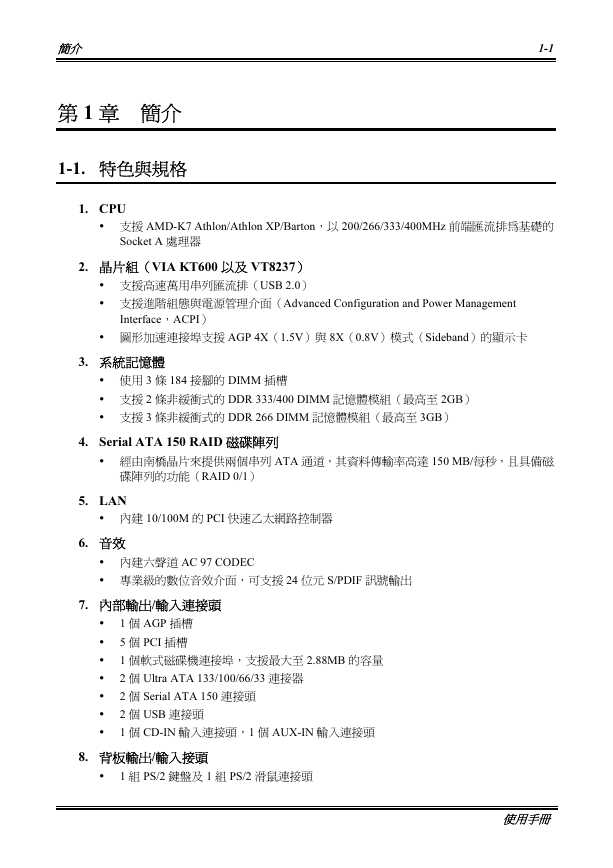

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. CPU 支援 AMD-K7 Athlon/Athlon XP/Barton，以 200/266/333/400MHz 前端匯流排為基礎的 Socket A 處理器 2. 晶片組（VIA KT600 以及 VT8237）支援高速萬用串列匯流排（USB 2.0）支援進階組態與電源管理介面（Advanced Configuration and Power Management Interface，ACPI）圖形加速連接埠支援 AGP 4X（1.5V）與 8X（0.8V）模式（Sideband）的顯示卡 3. 系統記憶體使用 3 條 184 接腳的 DIMM 插槽支援 2 條非緩衝式的 DDR 333/400 DIMM 記憶體模組（最高至 2GB）支援 3 條非緩衝式的 DDR 266 DIMM 記憶體模組（最高至 3GB） 4. Serial ATA 150 RAID 磁碟陣列經由南橋晶片來提供兩個串列 ATA 通道，其資料傳輸率高達 150 MB/每秒，且具備磁碟陣列的功能（RAID 0/1） 5. LAN 內建 10/100M 的 PCI 快速乙太網路控制器 6. 音效內建六聲道 AC 97 CODEC 專業級的數位音效介面，可支援 24 位元 S/PDIF 訊號輸出 7. 內部輸出/輸入連接頭 1 個 AGP 插槽 5 個 PCI 插槽 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 2 個 Ultra ATA 133/100/66/33 連接器 2 個 Serial ATA 150 連接頭 2 個 USB 連接頭 1 個 CD-IN 輸入連接頭，1 個 AUX-IN 輸入連接頭 8. 背板輸出/輸入接頭 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭使用手冊

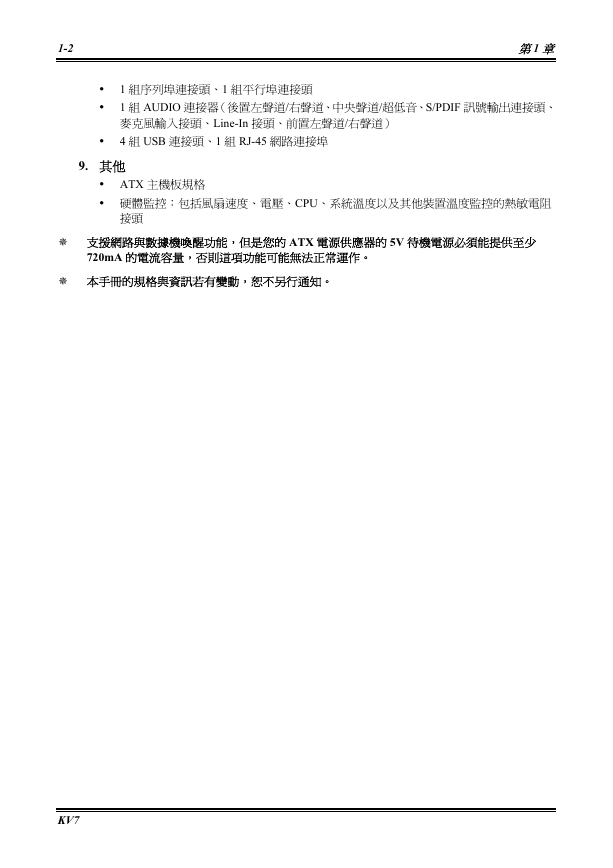

1-2 第 1 章 1 組序列埠連接頭、1 組平行埠連接頭 1 組 AUDIO 連接器（後置左聲道/右聲道、中央聲道/超低音、S/PDIF 訊號輸出連接頭、麥克風輸入接頭、Line-In 接頭、前置左聲道/右聲道） 4 組 USB 連接頭、1 組 RJ-45 網路連接埠 9. 其他 ATX 主機板規格硬體監控：包括風扇速度、電壓、CPU、系統溫度以及其他裝置溫度監控的熱敏電阻接頭支援網路與數據機喚醒功能，但是您的 ATX 電源供應器的 5V 待機電源必須能提供至少 720mA 的電流容量，否則這項功能可能無法正常運作。本手冊的規格與資訊若有變動，恕不另行通知。 KV7

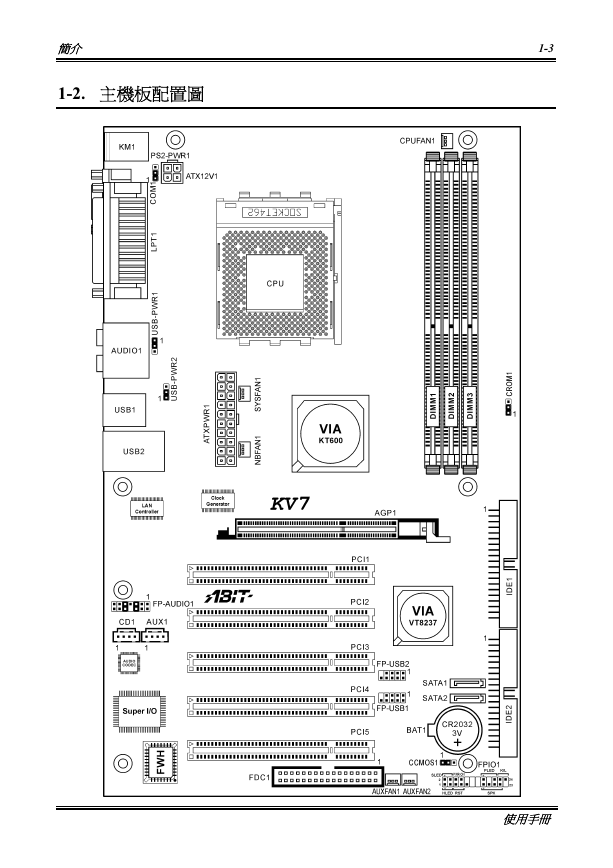

簡介 1-3 1-2. 主機板配置圖使用手冊

1-4 第 1 章 KV7
