升技Abit主板-AN7说明书.pdf

发布时间：2022-05-11 发布人：admin 分类：说明书资料大小：3.51M 资料格式：pdf 举报版权申诉

第1页 / 共72页

第2页 / 共72页

第3页 / 共72页

第4页 / 共72页

第5页 / 共72页

第6页 / 共72页

第7页 / 共72页

第8页 / 共72页

簡介

特色與規格

主機板配置圖

硬體設定

安裝主機板到機殼上

安裝CPU與散熱片

注意

安裝系統記憶體

表2-1. 有效的記憶體組態

連接埠、接頭及切換開關

BIOS設定

Esc:

↑↓← →:

F10:

F6:

Save Profile To BIOS (Y/N)?

Enter Profile Name:

F7:

Load Profile From BIOS (Y/N)?

SoftMenu Setup（CPU設定）

CPU Name Is:

CPU Internal Frequency:

CPU Operating Speed：

User Define:

AGP Frequency:

CPU FSB/DRAM ratio:

CPU Interface:

Power Supply Controller：

Press F8 to OC on the Fly:

Standard CMOS Features（標準CMOS參數設定）

Date (mm:dd:yy):

Time (hh:mm:ss):

IDE Primary Master/Slave以及IDE Secondary Master/Sl

IDE HDD Auto-Detection:

IDE Primary Master/Slave以及IDE Secondary Master/Sl

Access Mode:

Capacity:

Cylinder:

Head:

Precomp:

Landing Zone:

Sector:

Drive A & Drive B:

Floppy 3 Mode Support:

Video:

Halt On:

Base Memory:

Extended Memory:

Total Memory:

Advanced BIOS Features（BIOS進階功能設定）

Hard Disk Boot Priority:

Virus Warning:

Quick Power On Self Test:

First Boot Device / Second Boot Device / Third Boot Device / Boot Other Device:

Swap Floppy Drive:

Boot Up Floppy Seek:

Boot Up NumLock Status:

Security Option:

APIC Mode:

MPS Version Ctrl For OS:

OS Select For DRAM > 64MB:

Report No FDD For OS:

Delay IDE Initial:

Advanced Chipset Features（晶片組進階功能參數設定）

Enhance PCI Performance:

CPU Disconnect Function:

Memory Timings:

FSB Spread Spectrum:

AGP Spread Spectrum:

AGP Aperture Size:

AGP Data Transfer Rate:

AGP Fast Write Capability:

CPU Thermal-Throttling:

System BIOS Cacheable:

Video RAM Cacheable:

Integrated Peripherals（整合週邊設定）

OnChip IDE Device:

OnChip IDE1 Controller:

OnChip IDE2 Controller:

IDE Prefetch Mode:

IDE Bus Master:

OnChip PCI Device:

USB Controller:

Audio Controller:

LAN Controller:

IEEE1394 Controller:

Onboard PCI Device:

Serial ATA Controller:

Init Display First:

EXT-P2P’s Discard Time:

Onboard FDD Controller:

Onboard Serial Port 1:

Onboard Parallel Port:

Power Management Features（電源管理模式設定）

ACPI Suspend Type

Power Button Function:

WakeUp by PME# of PCI:

Wakeup by Ring:

Wakeup by Alarm:

Power On Function:

Restore on AC Power Loss:

PnP/PCI Configurations（PNP/PCI組態設定）

Reset Configuration Data:

Resources Controlled By:

PCI/VGA Palette Snoop:

Assign IRQ For VGA:

Assign IRQ For USB:

PCI Latency Timer \(CLK\)：

INT Pin 1 Assignment ~ INT Pin 4 Assignment:

PC Health Status（電腦健康狀態設定）

CPU Shutdown Temperature:

CPU Alarm Temperature:

CPU Temperature/System Temperature/PWM Temperature:

CPU/NB/SYS/AUX1/AUX2 FAN Speed:

CPU FanEQ Control:

NB FanEQ Control:

Load Fail-Safe Defaults（載入失效-安全恢復之預設值）

Load Optimized Defaults（載入最佳化效能預設值）

Set Password（設定密碼）

Save & Exit Setup（離開並儲存所有設定至CMOS）

Exit Without Saving（離開但不儲存設定至CMOS）

安裝NVIDIA nForce Chipset驅動程式

安裝Serial ATA RAID驅動程式

主選單

選項1Create RAID set

選項2Delete RAID set

選項3Rebuild Mirrored set

選項4Resolve Conflicts

安裝ABIT μGuru應用程式

POST碼的定義

疑難問題排除

重點提示 ……

如何獲得技術支援

ABIT Computer (U.S.A.) Corporation

Asguard Computer Ges.m.b.H

ABIT Computer France SARL

AN7 Socket 462 系統主機板使用手冊 Rev. 1.00

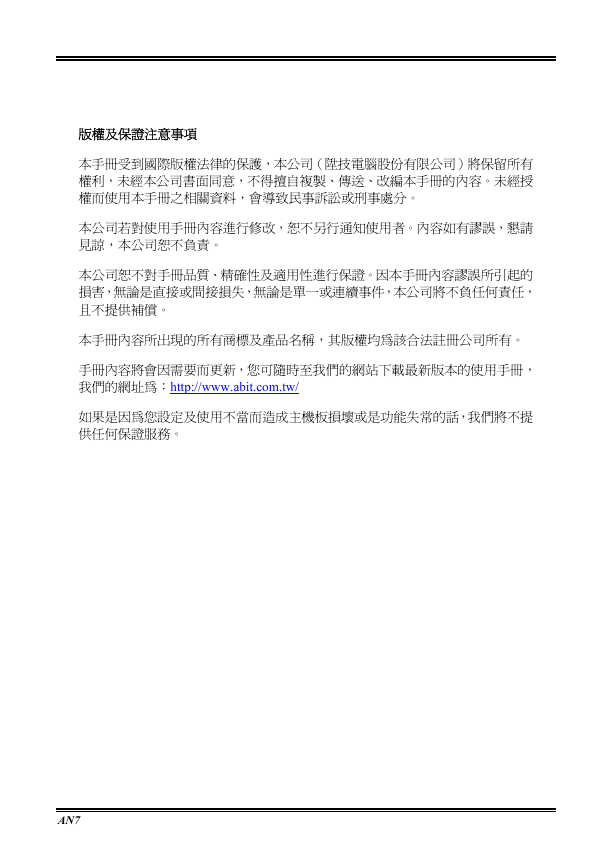

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 AN7

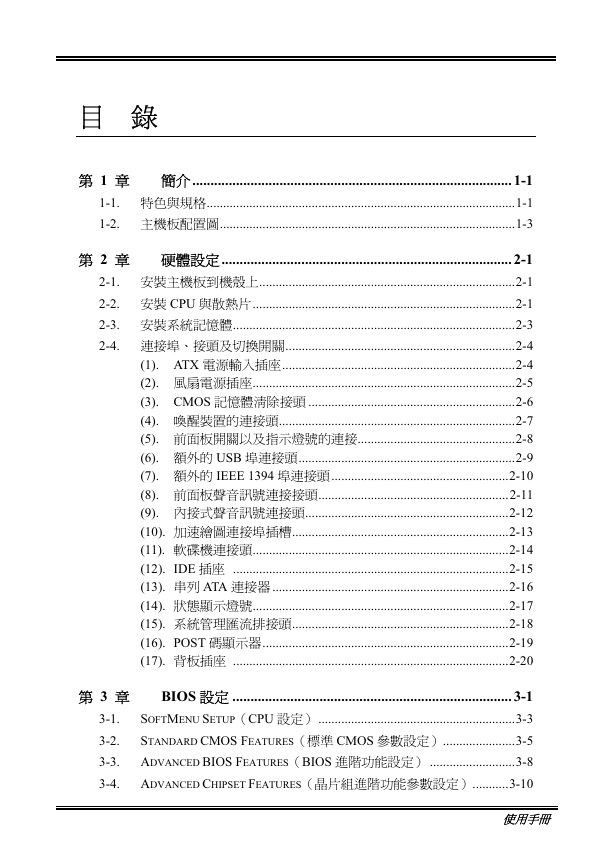

目錄第 1 章簡介 ........................................................................................ 1-1 1-1. 1-2. 特色與規格..............................................................................................1-1 主機板配置圖..........................................................................................1-3 第 2 章硬體設定 ................................................................................ 2-1 2-1. 2-2. 2-3. 2-4. 安裝主機板到機殼上..............................................................................2-1 安裝 CPU 與散熱片 ................................................................................2-1 安裝系統記憶體......................................................................................2-3 (6). (7). (8). (9). (4). (5). (1). (2). 連接埠、接頭及切換開關......................................................................2-4 ATX 電源輸入插座.......................................................................2-4 風扇電源插座................................................................................2-5 CMOS 記憶體清除接頭 ...............................................................2-6 喚醒裝置的連接頭........................................................................2-7 前面板開關以及指示燈號的連接................................................2-8 額外的 USB 埠連接頭..................................................................2-9 額外的 IEEE 1394 埠連接頭 ......................................................2-10 前面板聲音訊號連接接頭..........................................................2-11 內接式聲音訊號連接頭..............................................................2-12 加速繪圖連接埠插槽..................................................................2-13 軟碟機連接頭..............................................................................2-14 IDE 插座 ....................................................................................2-15 串列 ATA 連接器 ........................................................................2-16 狀態顯示燈號..............................................................................2-17 系統管理匯流排接頭..................................................................2-18 POST 碼顯示器...........................................................................2-19 背板插座 ....................................................................................2-20 (10). (12). (13). (14). (11). (3). (15). (16). (17). 第 3 章 BIOS 設定 ............................................................................. 3-1 3-1. 3-2. 3-3. 3-4. SOFTMENU SETUP（CPU 設定） ............................................................3-3 STANDARD CMOS FEATURES（標準 CMOS 參數設定）......................3-5 ADVANCED BIOS FEATURES（BIOS 進階功能設定） ..........................3-8 ADVANCED CHIPSET FEATURES（晶片組進階功能參數設定）...........3-10 使用手冊

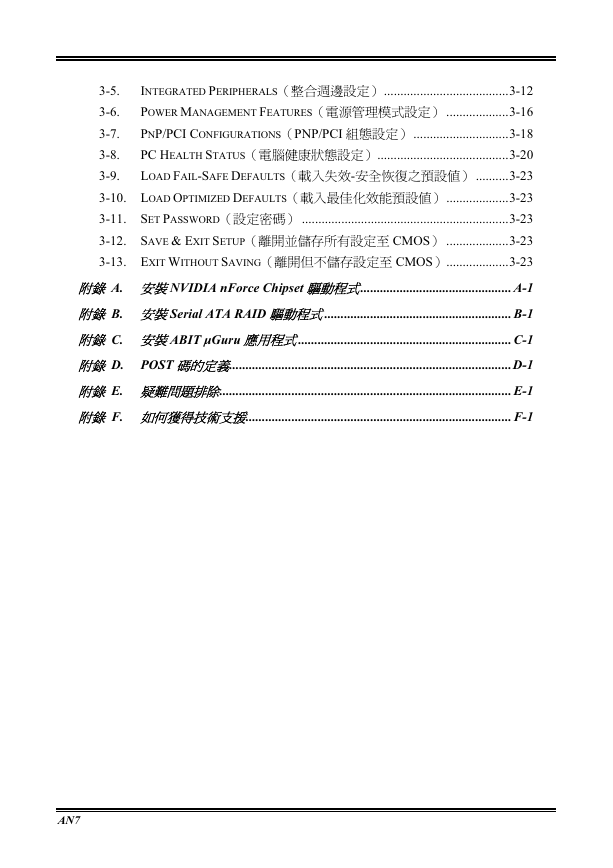

3-5. 3-6. 3-7. 3-8. 3-9. INTEGRATED PERIPHERALS（整合週邊設定）......................................3-12 POWER MANAGEMENT FEATURES（電源管理模式設定） ...................3-16 PNP/PCI CONFIGURATIONS（PNP/PCI 組態設定） .............................3-18 PC HEALTH STATUS（電腦健康狀態設定）........................................3-20 LOAD FAIL-SAFE DEFAULTS（載入失效-安全恢復之預設值） ..........3-23 3-10. LOAD OPTIMIZED DEFAULTS（載入最佳化效能預設值） ...................3-23 3-11. SET PASSWORD（設定密碼） ...............................................................3-23 3-12. SAVE & EXIT SETUP（離開並儲存所有設定至 CMOS） ...................3-23 3-13. EXIT WITHOUT SAVING（離開但不儲存設定至 CMOS）...................3-23 附錄 A. 安裝 NVIDIA nForce Chipset 驅動程式 .............................................. A-1 附錄 B. 安裝 Serial ATA RAID 驅動程式 ......................................................... B-1 附錄 C. 安裝 ABIT µGuru 應用程式 ................................................................. C-1 附錄 D. POST 碼的定義......................................................................................D-1 附錄 E. 疑難問題排除......................................................................................... E-1 附錄 F. 如何獲得技術支援................................................................................. F-1 AN7

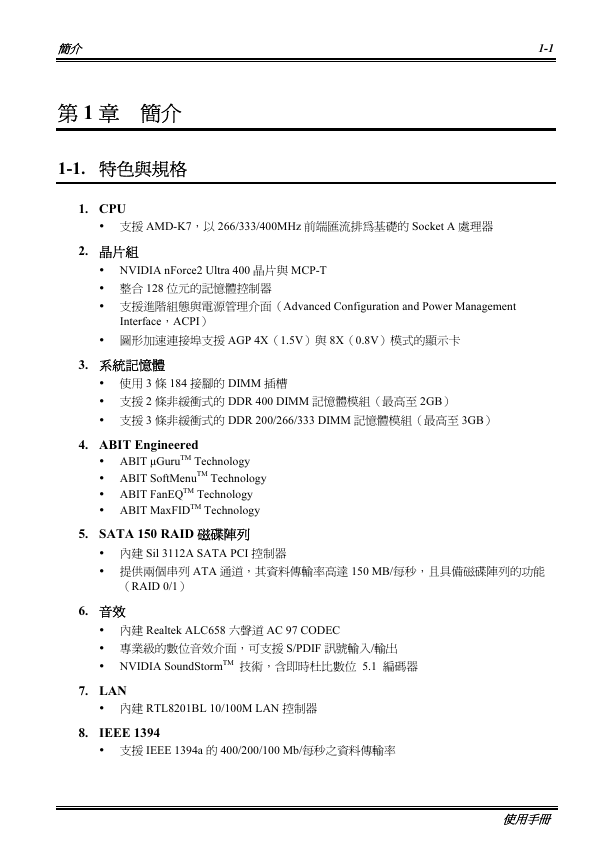

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. CPU 支援 AMD-K7，以 266/333/400MHz 前端匯流排為基礎的 Socket A 處理器 2. 晶片組 NVIDIA nForce2 Ultra 400 晶片與 MCP-T 整合 128 位元的記憶體控制器支援進階組態與電源管理介面（Advanced Configuration and Power Management Interface，ACPI）圖形加速連接埠支援 AGP 4X（1.5V）與 8X（0.8V）模式的顯示卡 3. 系統記憶體使用 3 條 184 接腳的 DIMM 插槽支援 2 條非緩衝式的 DDR 400 DIMM 記憶體模組（最高至 2GB）支援 3 條非緩衝式的 DDR 200/266/333 DIMM 記憶體模組（最高至 3GB） 4. ABIT Engineered ABIT µGuruTM Technology ABIT SoftMenuTM Technology ABIT FanEQTM Technology ABIT MaxFIDTM Technology 5. SATA 150 RAID 磁碟陣列內建 Sil 3112A SATA PCI 控制器提供兩個串列 ATA 通道，其資料傳輸率高達 150 MB/每秒，且具備磁碟陣列的功能（RAID 0/1） 6. 音效內建 Realtek ALC658 六聲道 AC 97 CODEC 專業級的數位音效介面，可支援 S/PDIF 訊號輸入/輸出 NVIDIA SoundStormTM 技術，含即時杜比數位 5.1 編碼器 7. LAN 內建 RTL8201BL 10/100M LAN 控制器 8. IEEE 1394 支援 IEEE 1394a 的 400/200/100 Mb/每秒之資料傳輸率使用手冊

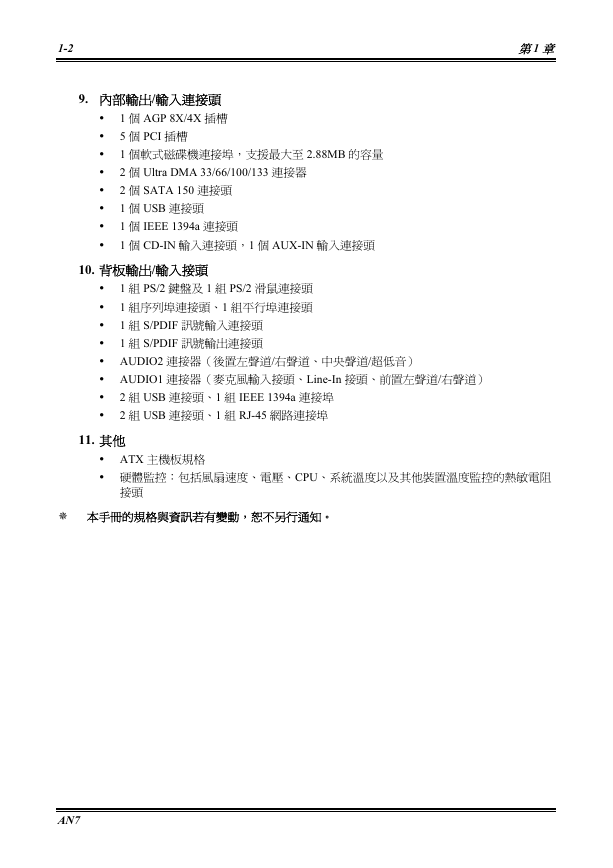

1-2 第 1 章 9. 內部輸出/輸入連接頭 1 個 AGP 8X/4X 插槽 5 個 PCI 插槽 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 2 個 Ultra DMA 33/66/100/133 連接器 2 個 SATA 150 連接頭 1 個 USB 連接頭 1 個 IEEE 1394a 連接頭 1 個 CD-IN 輸入連接頭，1 個 AUX-IN 輸入連接頭 10. 背板輸出/輸入接頭 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 1 組序列埠連接頭、1 組平行埠連接頭 1 組 S/PDIF 訊號輸入連接頭 1 組 S/PDIF 訊號輸出連接頭 AUDIO2 連接器（後置左聲道/右聲道、中央聲道/超低音） AUDIO1 連接器（麥克風輸入接頭、Line-In 接頭、前置左聲道/右聲道） 2 組 USB 連接頭、1 組 IEEE 1394a 連接埠 2 組 USB 連接頭、1 組 RJ-45 網路連接埠 11. 其他 ATX 主機板規格硬體監控：包括風扇速度、電壓、CPU、系統溫度以及其他裝置溫度監控的熱敏電阻接頭本手冊的規格與資訊若有變動，恕不另行通知。 AN7

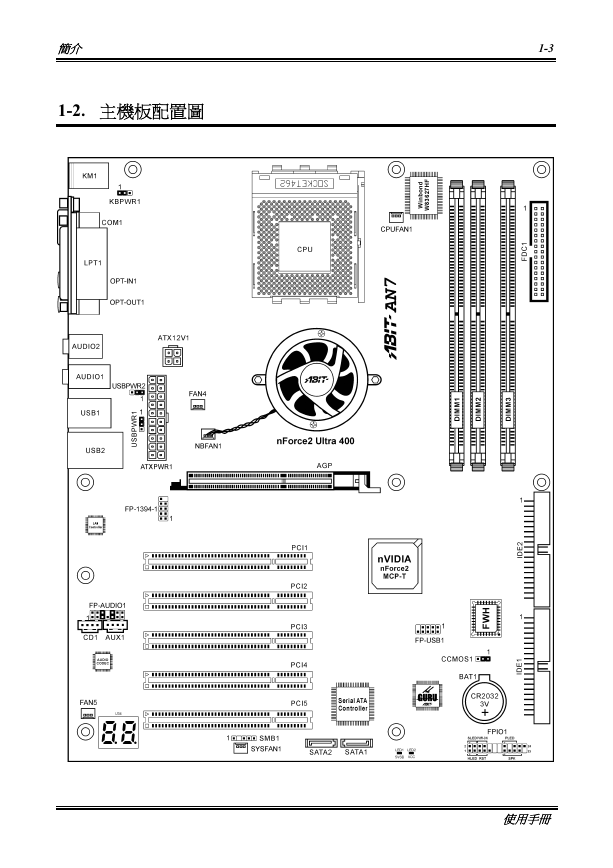

簡介 1-3 1-2. 主機板配置圖使用手冊

1-4 第 1 章 AN7
