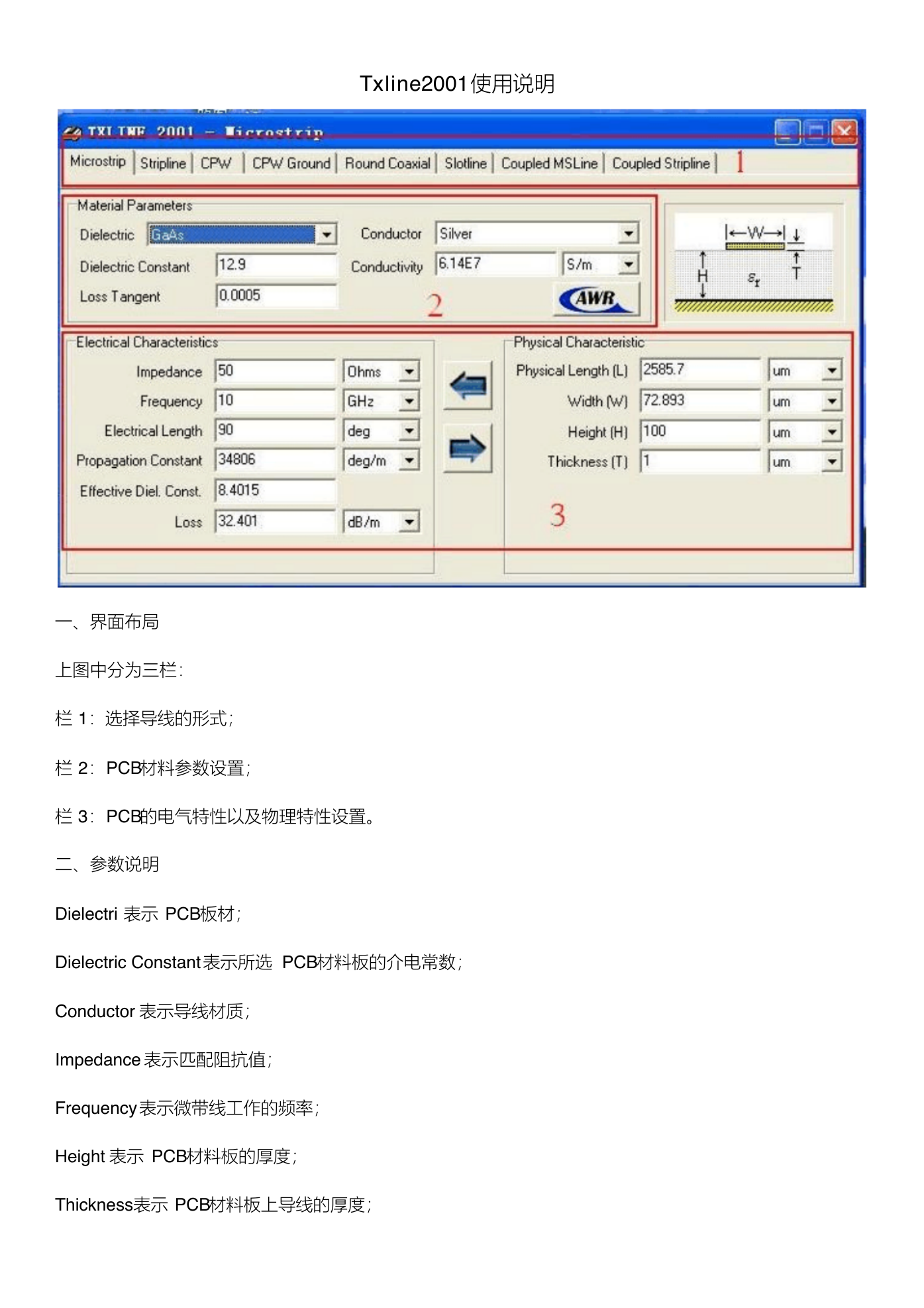

Txline2001使用说明 一、界面布局 上图中分为三栏： 栏 1：选择导线的形式； 栏 2：PCB材料参数设置； 栏 3：PCB的电气特性以及物理特性设置。 二、参数说明 Dielectri 表示 PCB板材； Dielectric Constant表示所选 PCB材料板的介电常数； Conductor 表示导线材质； Impedance 表示匹配阻抗值； Frequency表示微带线工作的频率； Height 表示 PCB材料板的厚度； Thickness表示 PCB材料板上导线的厚度； 

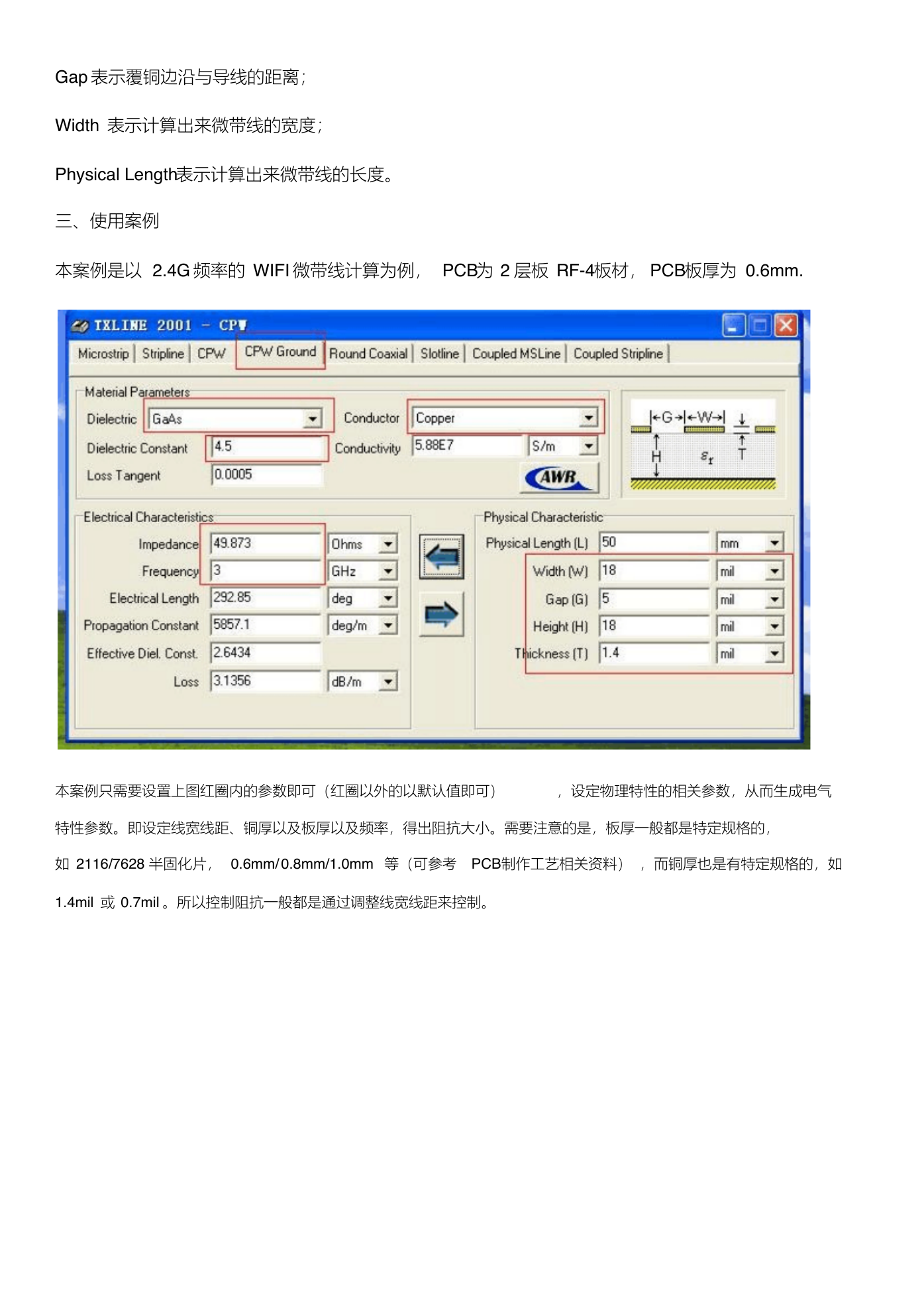

Gap 表示覆铜边沿与导线的距离； Width 表示计算出来微带线的宽度； Physical Length表示计算出来微带线的长度。 三、使用案例 本案例是以 2.4G 频率的 WIFI 微带线计算为例， PCB为 2 层板 RF-4板材， PCB板厚为 0.6mm. 本案例只需要设置上图红圈内的参数即可（红圈以外的以默认值即可） ，设定物理特性的相关参数，从而生成电气 特性参数。即设定线宽线距、铜厚以及板厚以及频率，得出阻抗大小。需要注意的是，板厚一般都是特定规格的， 如 2116/7628 半固化片， 0.6mm/ 0.8mm/1.0mm 等（可参考 PCB制作工艺相关资料） ，而铜厚也是有特定规格的，如 1.4mil 或 0.7mil 。所以控制阻抗一般都是通过调整线宽线距来控制。
