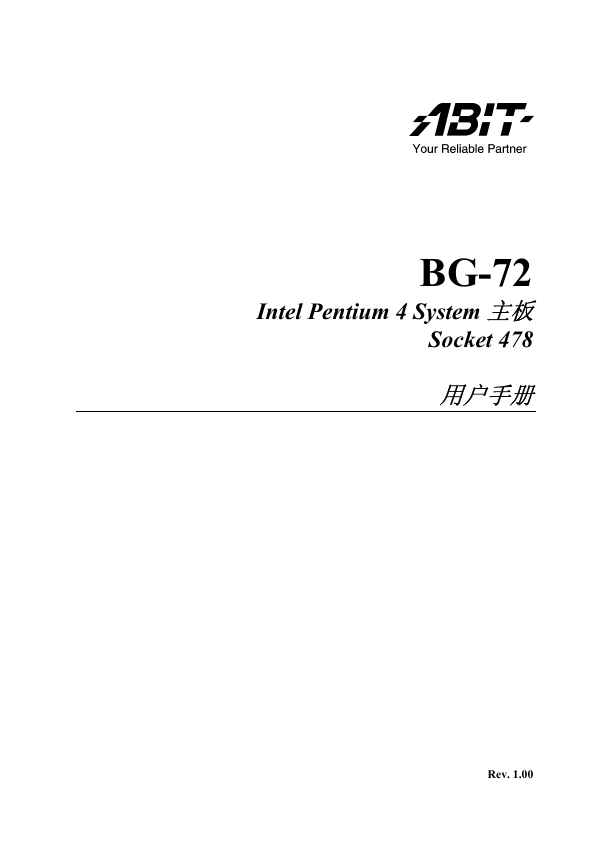

BG-72 Intel Pentium 4 System 主板 Socket 478 用户手册 Rev. 1.00

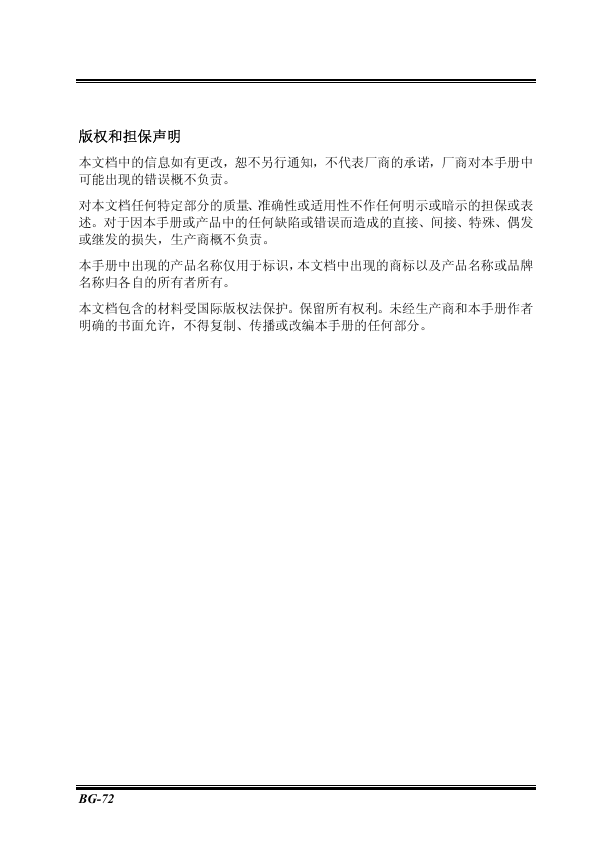

版权和担保声明本文档中的信息如有更改，恕不另行通知，不代表厂商的承诺，厂商对本手册中可能出现的错误概不负责。对本文档任何特定部分的质量、准确性或适用性不作任何明示或暗示的担保或表述。对于因本手册或产品中的任何缺陷或错误而造成的直接、间接、特殊、偶发或继发的损失，生产商概不负责。本手册中出现的产品名称仅用于标识，本文档中出现的商标以及产品名称或品牌名称归各自的所有者所有。本文档包含的材料受国际版权法保护。保留所有权利。未经生产商和本手册作者明确的书面允许，不得复制、传播或改编本手册的任何部分。 BG-72

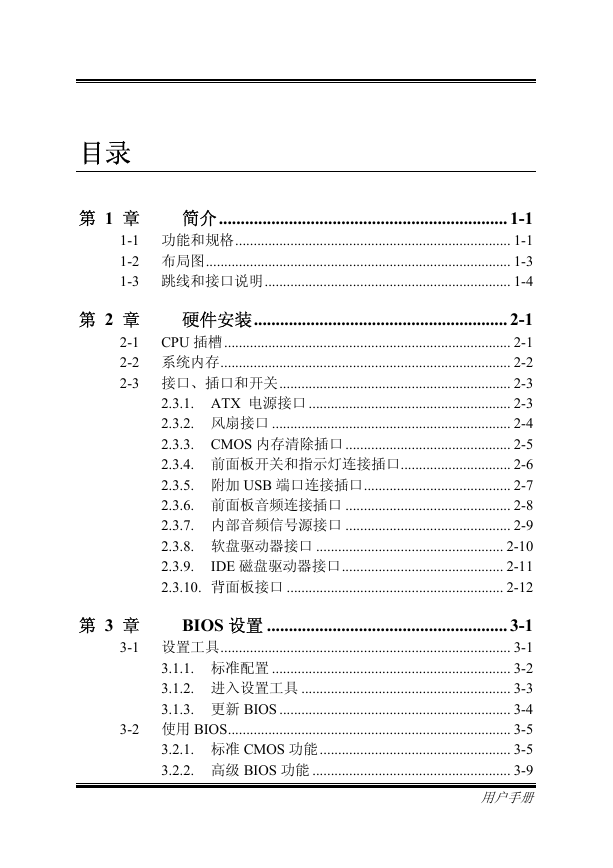

目录第 1 章简介.................................................................. 1-1 1-1 功能和规格........................................................................... 1-1 1-2 布局图................................................................................... 1-3 1-3 跳线和接口说明................................................................... 1-4 第 2 章硬件安装.......................................................... 2-1 2-1 CPU 插槽.............................................................................. 2-1 2-2 系统内存............................................................................... 2-2 2-3 接口、插口和开关............................................................... 2-3 2.3.1. ATX 电源接口 ....................................................... 2-3 2.3.2. 风扇接口 ................................................................. 2-4 2.3.3. CMOS 内存清除插口 ............................................. 2-5 2.3.4. 前面板开关和指示灯连接插口.............................. 2-6 2.3.5. 附加 USB 端口连接插口........................................ 2-7 2.3.6. 前面板音频连接插口 ............................................. 2-8 2.3.7. 内部音频信号源接口 ............................................. 2-9 2.3.8. 软盘驱动器接口 ................................................... 2-10 2.3.9. IDE 磁盘驱动器接口............................................ 2-11 2.3.10. 背面板接口 ........................................................... 2-12 第 3 章 BIOS 设置 ....................................................... 3-1 3-1 设置工具............................................................................... 3-1 3.1.1. 标准配置 ................................................................. 3-2 3.1.2. 进入设置工具 ......................................................... 3-3 3.1.3. 更新 BIOS ............................................................... 3-4 3-2 使用 BIOS............................................................................. 3-5 3.2.1. 标准 CMOS 功能.................................................... 3-5 3.2.2. 高级 BIOS 功能 ...................................................... 3-9 用户手册

3.2.3. 高级芯片组功能 ................................................... 3-13 3.2.4. 集成外围设备 ....................................................... 3-16 3.2.5. 电源管理设置 ....................................................... 3-20 3.2.6. PnP/PCI 配置........................................................ 3-23 3.2.7. PC 健康菜单 ......................................................... 3-26 3.2.8. 频率/电压控制 ...................................................... 3-27 3.2.9. 载入原设默认值 ................................................... 3-28 3.2.10. 载入最佳化默认值 ............................................... 3-28 3.2.11. 设置超级用户密码/设置用户密码 ...................... 3-28 3.2.12. 保存后退出设置 ................................................... 3-29 3.2.13. 不保存退出 ........................................................... 3-29 第 4 章驱动程序安装.................................................. 4-1 4-1 安装项目............................................................................... 4-2 附录 A. 如何获得技术支持.................................................. A-1 BG-72

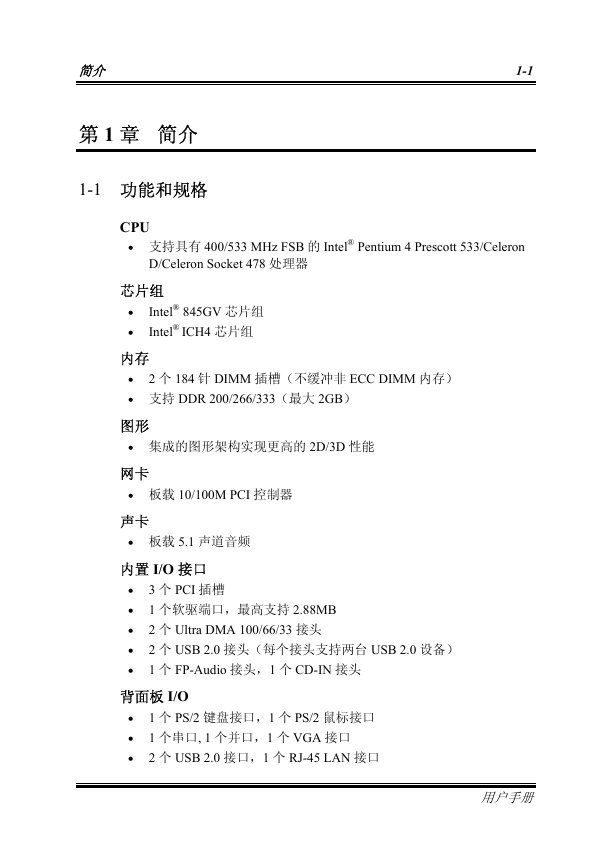

简介 1-1 第 1 章简介 1-1 功能和规格 CPU • 支持具有 400/533 MHz FSB 的 Intelﬁ Pentium 4 Prescott 533/Celeron D/Celeron Socket 478 处理器 Intelﬁ 845GV 芯片组 Intelﬁ ICH4 芯片组芯片组 • • 内存 • 2 个 184 针 DIMM 插槽（不缓冲非 ECC DIMM 内存） • 支持 DDR 200/266/333（最大 2GB）图形 • 集成的图形架构实现更高的 2D/3D 性能网卡 • 板载 10/100M PCI 控制器声卡 • 板载 5.1 声道音频内置 I/O 接口 • 3 个 PCI 插槽 • 1 个软驱端口，最高支持 2.88MB • 2 个 Ultra DMA 100/66/33 接头 • 2 个 USB 2.0 接头（每个接头支持两台 USB 2.0 设备） • 1 个 FP-Audio 接头，1 个 CD-IN 接头背面板 I/O • 1 个 PS/2 键盘接口，1 个 PS/2 鼠标接口 • 1 个串口, 1 个并口，1 个 VGA 接口 • 2 个 USB 2.0 接口，1 个 RJ-45 LAN 接口用户手册

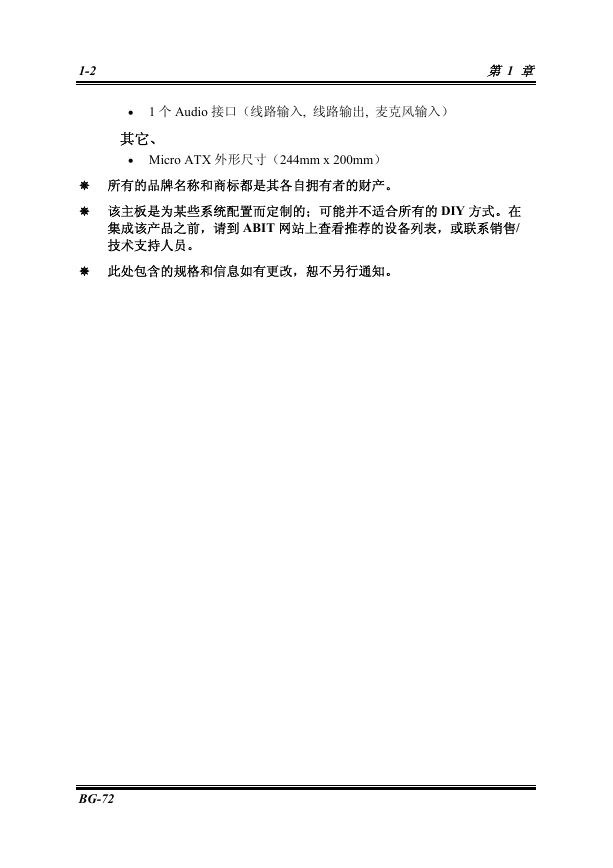

1-2 第 1 章 • 1 个 Audio 接口（线路输入, 线路输出, 麦克风输入）其它、 • Micro ATX 外形尺寸（244mm x 200mm） ! 所有的品牌名称和商标都是其各自拥有者的财产。 ! 该主板是为某些系统配置而定制的；可能并不适合所有的 DIY 方式。在集成该产品之前，请到 ABIT 网站上查看推荐的设备列表，或联系销售/ 技术支持人员。 ! 此处包含的规格和信息如有更改，恕不另行通知。 BG-72

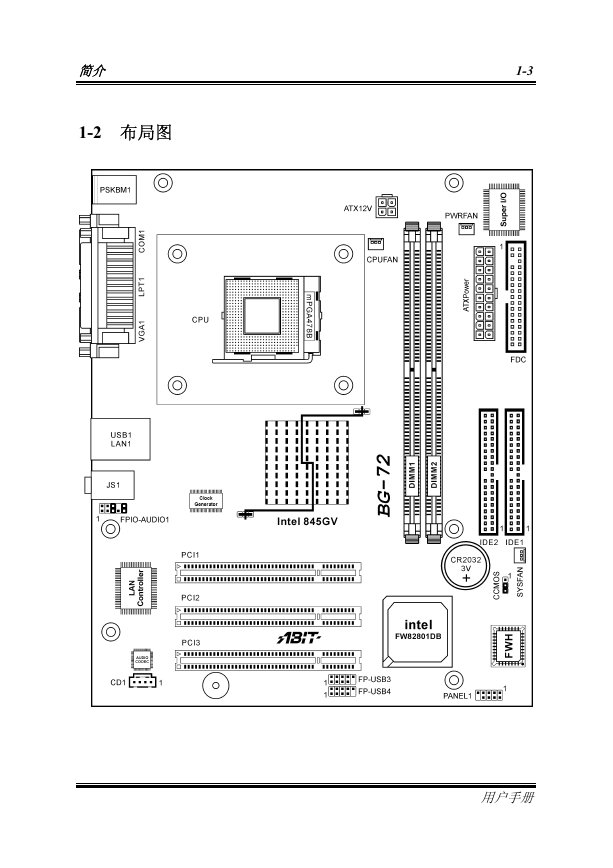

简介 1-2 布局图 1-3 用户手册

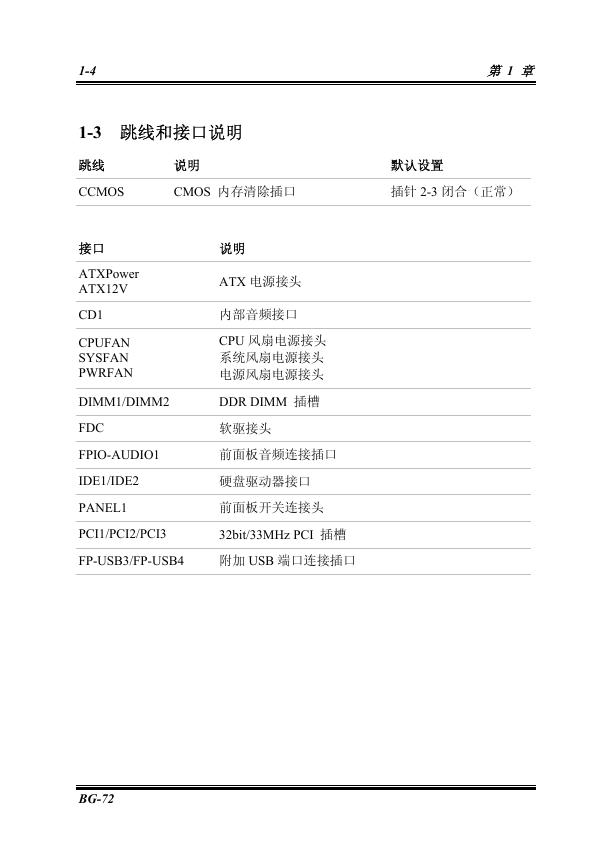

1-4 第 1 章 1-3 跳线和接口说明跳线说明默认设置 CCMOS 接口 ATXPower ATX12V CD1 CPUFAN SYSFAN PWRFAN CMOS 内存清除插口插针 2-3 闭合（正常）说明 ATX 电源接头内部音频接口 CPU 风扇电源接头系统风扇电源接头电源风扇电源接头 DIMM1/DIMM2 DDR DIMM 插槽 FDC 软驱接头 FPIO-AUDIO1 前面板音频连接插口 IDE1/IDE2 PANEL1 硬盘驱动器接口前面板开关连接头 PCI1/PCI2/PCI3 32bit/33MHz PCI 插槽 FP-USB3/FP-USB4 附加 USB 端口连接插口 BG-72
