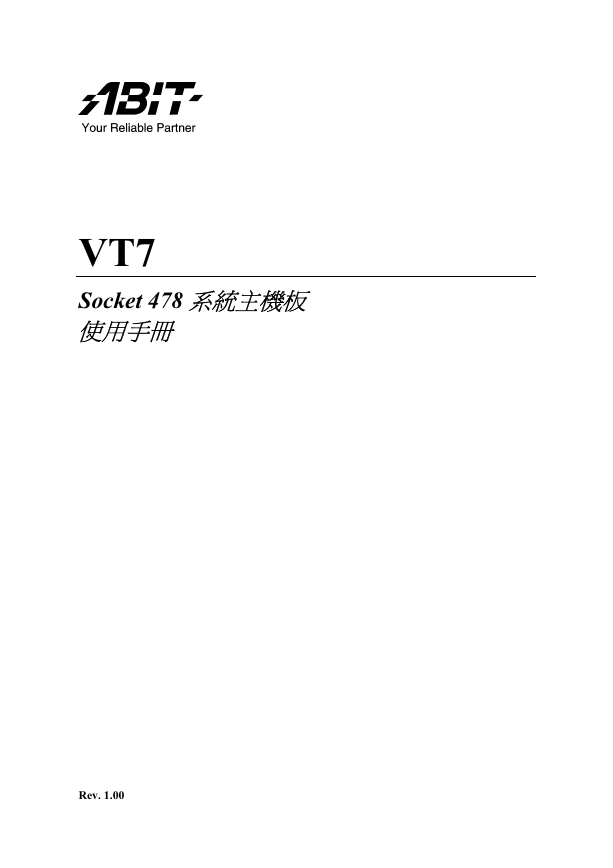

VT7 Socket 478 系統主機板使用手冊 Rev. 1.00

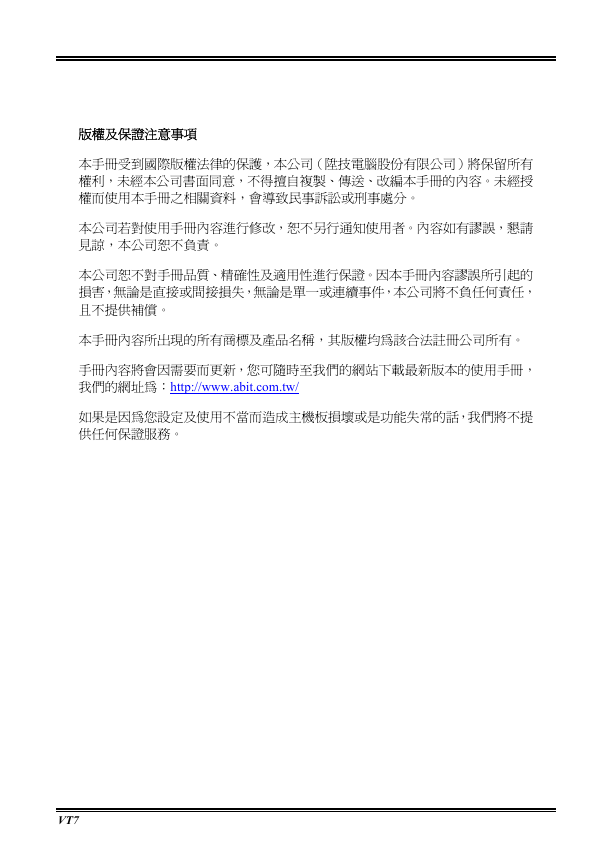

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 VT7

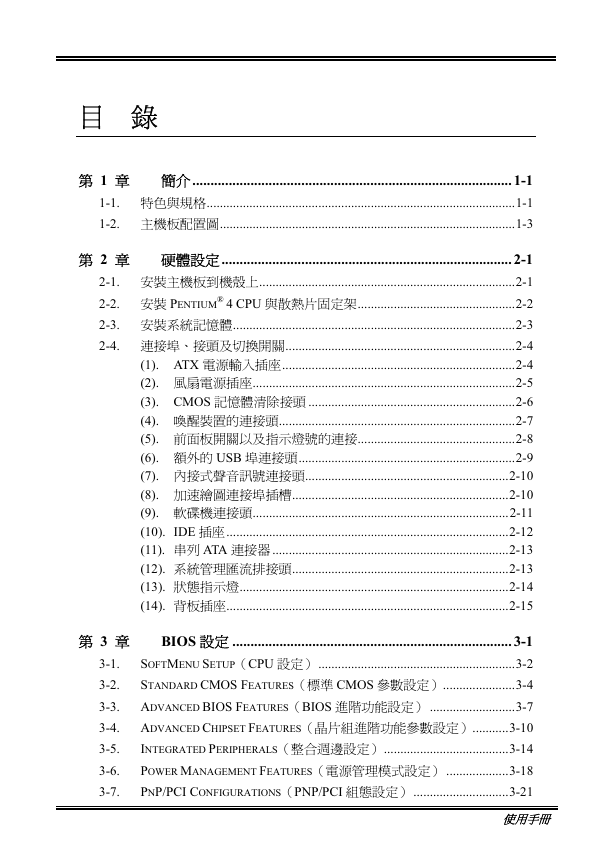

目錄第 1 章簡介 ........................................................................................ 1-1 1-1. 1-2. 特色與規格..............................................................................................1-1 主機板配置圖..........................................................................................1-3 第 2 章硬體設定 ................................................................................ 2-1 2-1. 2-2. 2-3. 2-4. 安裝主機板到機殼上..............................................................................2-1 安裝 PENTIUM ® 4 CPU 與散熱片固定架................................................2-2 安裝系統記憶體......................................................................................2-3 (3). (6). (7). (8). (9). (4). (5). (1). (2). 連接埠、接頭及切換開關......................................................................2-4 ATX 電源輸入插座.......................................................................2-4 風扇電源插座................................................................................2-5 CMOS 記憶體清除接頭 ...............................................................2-6 喚醒裝置的連接頭........................................................................2-7 前面板開關以及指示燈號的連接................................................2-8 額外的 USB 埠連接頭..................................................................2-9 內接式聲音訊號連接頭..............................................................2-10 加速繪圖連接埠插槽..................................................................2-10 軟碟機連接頭..............................................................................2-11 IDE 插座 ......................................................................................2-12 串列 ATA 連接器 ........................................................................2-13 系統管理匯流排接頭..................................................................2-13 狀態指示燈..................................................................................2-14 背板插座......................................................................................2-15 (10). (12). (13). (14). (11). 第 3 章 BIOS 設定 ............................................................................. 3-1 3-1. 3-2. 3-3. 3-4. 3-5. 3-6. 3-7. SOFTMENU SETUP（CPU 設定） ............................................................3-2 STANDARD CMOS FEATURES（標準 CMOS 參數設定）......................3-4 ADVANCED BIOS FEATURES（BIOS 進階功能設定） ..........................3-7 ADVANCED CHIPSET FEATURES（晶片組進階功能參數設定）...........3-10 INTEGRATED PERIPHERALS（整合週邊設定）......................................3-14 POWER MANAGEMENT FEATURES（電源管理模式設定） ...................3-18 PNP/PCI CONFIGURATIONS（PNP/PCI 組態設定） .............................3-21 使用手冊

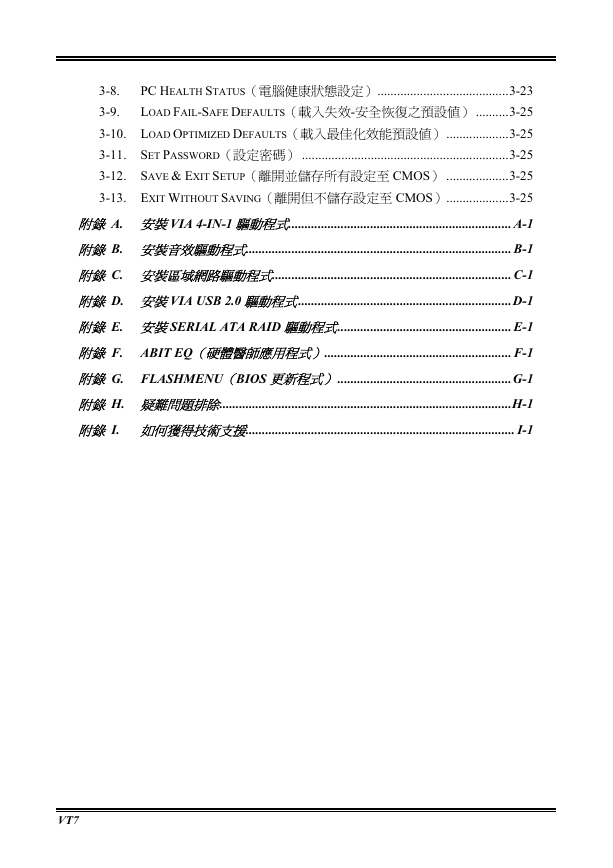

3-8. 3-9. PC HEALTH STATUS（電腦健康狀態設定）........................................3-23 LOAD FAIL-SAFE DEFAULTS（載入失效-安全恢復之預設值） ..........3-25 3-10. LOAD OPTIMIZED DEFAULTS（載入最佳化效能預設值） ...................3-25 3-11. SET PASSWORD（設定密碼） ...............................................................3-25 3-12. SAVE & EXIT SETUP（離開並儲存所有設定至 CMOS） ...................3-25 3-13. EXIT WITHOUT SAVING（離開但不儲存設定至 CMOS）...................3-25 附錄 A. 安裝 VIA 4-IN-1 驅動程式.................................................................... A-1 附錄 B. 安裝音效驅動程式................................................................................. B-1 附錄 C. 安裝區域網路驅動程式......................................................................... C-1 附錄 D. 安裝 VIA USB 2.0 驅動程式 .................................................................D-1 附錄 E. 安裝 SERIAL ATA RAID 驅動程式..................................................... E-1 附錄 F. ABIT EQ（硬體醫師應用程式）......................................................... F-1 附錄 G. FLASHMENU（BIOS 更新程式） .....................................................G-1 附錄 H. 疑難問題排除.........................................................................................H-1 附錄 I. 如何獲得技術支援.................................................................................. I-1 VT7

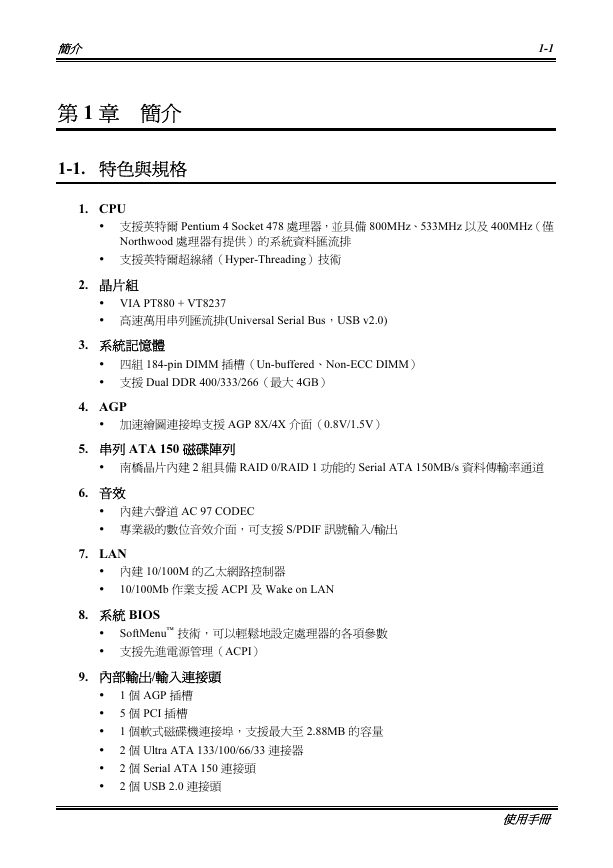

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. CPU 支援英特爾 Pentium 4 Socket 478 處理器，並具備 800MHz、533MHz 以及 400MHz（僅 Northwood 處理器有提供）的系統資料匯流排支援英特爾超線緒（Hyper-Threading）技術 2. 晶片組 VIA PT880 + VT8237 高速萬用串列匯流排(Universal Serial Bus，USB v2.0) 3. 系統記憶體四組 184-pin DIMM 插槽（Un-buffered、Non-ECC DIMM）支援 Dual DDR 400/333/266（最大 4GB） 4. AGP 加速繪圖連接埠支援 AGP 8X/4X 介面（0.8V/1.5V） 5. 串列 ATA 150 磁碟陣列南橋晶片內建 2 組具備 RAID 0/RAID 1 功能的 Serial ATA 150MB/s 資料傳輸率通道 6. 音效內建六聲道 AC 97 CODEC 專業級的數位音效介面，可支援 S/PDIF 訊號輸入/輸出 7. LAN 內建 10/100M 的乙太網路控制器 10/100Mb 作業支援 ACPI 及 Wake on LAN 8. 系統 BIOS SoftMenu™ 技術，可以輕鬆地設定處理器的各項參數支援先進電源管理（ACPI） 9. 內部輸出/輸入連接頭 1 個 AGP 插槽 5 個 PCI 插槽 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 2 個 Ultra ATA 133/100/66/33 連接器 2 個 Serial ATA 150 連接頭 2 個 USB 2.0 連接頭使用手冊

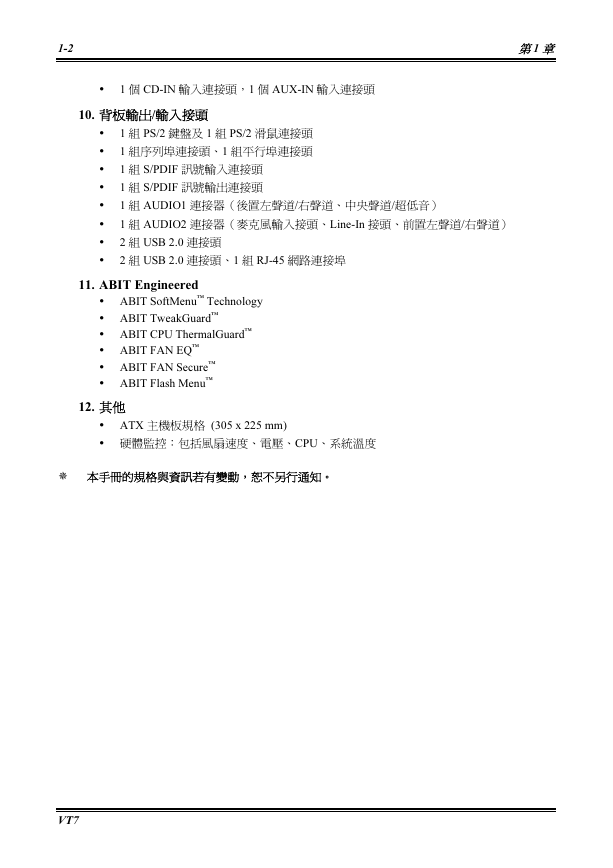

1-2 第 1 章 1 個 CD-IN 輸入連接頭，1 個 AUX-IN 輸入連接頭 10. 背板輸出/輸入接頭 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 1 組序列埠連接頭、1 組平行埠連接頭 1 組 S/PDIF 訊號輸入連接頭 1 組 S/PDIF 訊號輸出連接頭 1 組 AUDIO1 連接器（後置左聲道/右聲道、中央聲道/超低音） 1 組 AUDIO2 連接器（麥克風輸入接頭、Line-In 接頭、前置左聲道/右聲道） 2 組 USB 2.0 連接頭 2 組 USB 2.0 連接頭、1 組 RJ-45 網路連接埠 11. ABIT Engineered ABIT SoftMenu™ Technology ABIT TweakGuard™ ABIT CPU ThermalGuard™ ABIT FAN EQ™ ABIT FAN Secure™ ABIT Flash Menu™ 12. 其他 ATX 主機板規格 (305 x 225 mm) 硬體監控：包括風扇速度、電壓、CPU、系統溫度本手冊的規格與資訊若有變動，恕不另行通知。 VT7

簡介 1-3 1-2. 主機板配置圖使用手冊

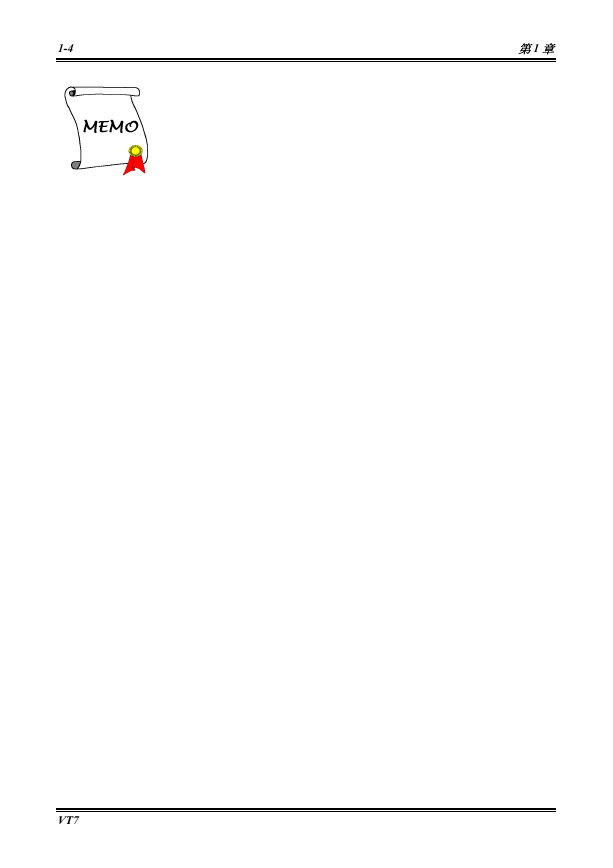

1-4 第 1 章 VT7
