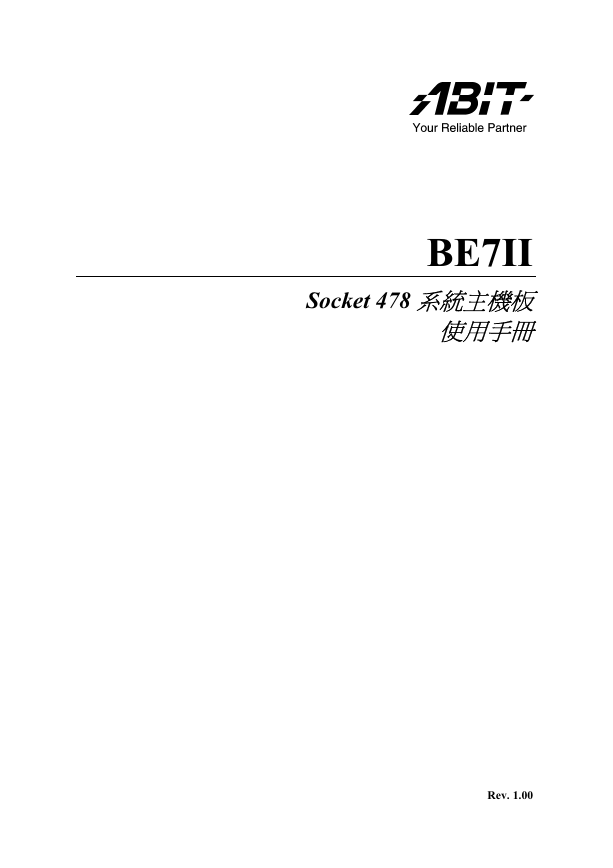

BE7II Socket 478 系統主機板使用手冊 Rev. 1.00

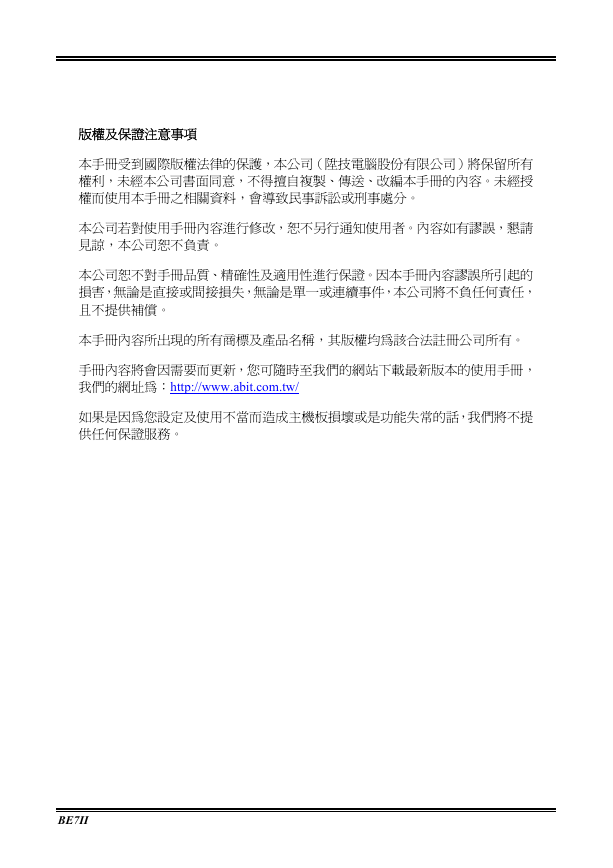

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 BE7II

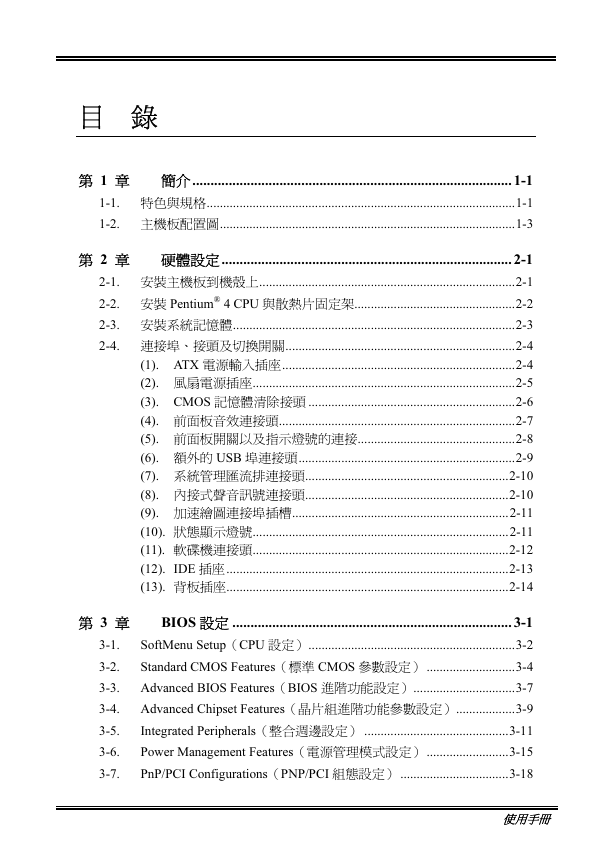

目錄第 1 章簡介 ........................................................................................ 1-1 1-1. 1-2. 特色與規格..............................................................................................1-1 主機板配置圖..........................................................................................1-3 第 2 章硬體設定 ................................................................................ 2-1 2-1. 2-2. 2-3. 2-4. 安裝主機板到機殼上..............................................................................2-1 安裝 Pentium® 4 CPU 與散熱片固定架.................................................2-2 安裝系統記憶體......................................................................................2-3 連接埠、接頭及切換開關......................................................................2-4 (1). ATX 電源輸入插座.......................................................................2-4 風扇電源插座................................................................................2-5 (2). (3). CMOS 記憶體清除接頭 ...............................................................2-6 前面板音效連接頭........................................................................2-7 (4). 前面板開關以及指示燈號的連接................................................2-8 額外的 USB 埠連接頭..................................................................2-9 系統管理匯流排連接頭..............................................................2-10 內接式聲音訊號連接頭..............................................................2-10 加速繪圖連接埠插槽..................................................................2-11 狀態顯示燈號..............................................................................2-11 軟碟機連接頭..............................................................................2-12 (11). (12). IDE 插座 ......................................................................................2-13 背板插座......................................................................................2-14 (13). (10). (8). (5). (6). (7). (9). 第 3 章 BIOS 設定 ............................................................................. 3-1 3-1. SoftMenu Setup（CPU 設定）...............................................................3-2 Standard CMOS Features（標準 CMOS 參數設定） ...........................3-4 3-2. 3-3. Advanced BIOS Features（BIOS 進階功能設定）...............................3-7 3-4. Advanced Chipset Features（晶片組進階功能參數設定）..................3-9 Integrated Peripherals（整合週邊設定） ............................................3-11 Power Management Features（電源管理模式設定） .........................3-15 PnP/PCI Configurations（PNP/PCI 組態設定） .................................3-18 3-7. 3-5. 3-6. 使用手冊

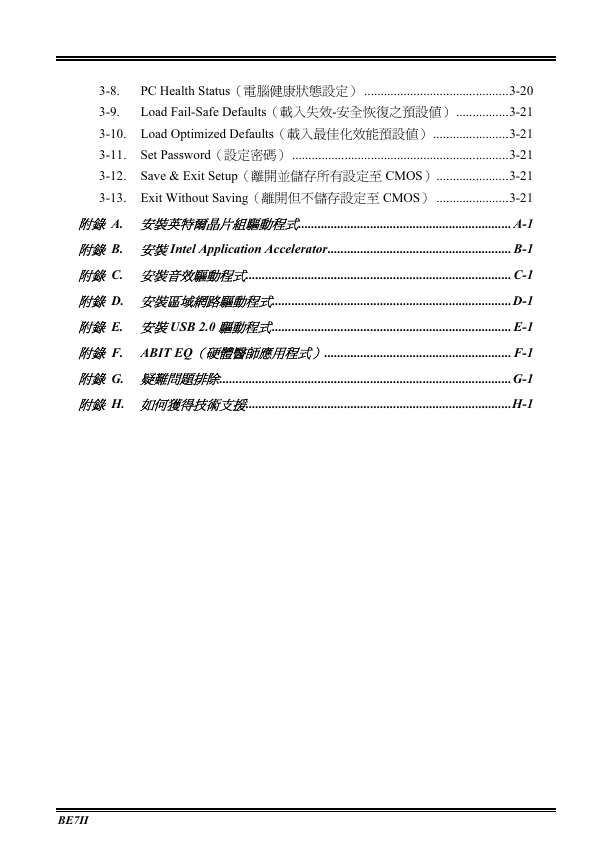

3-8. PC Health Status（電腦健康狀態設定） ............................................3-20 Load Fail-Safe Defaults（載入失效-安全恢復之預設值） ................3-21 3-9. 3-10. Load Optimized Defaults（載入最佳化效能預設值） .......................3-21 3-11. Set Password（設定密碼） ..................................................................3-21 3-12. Save & Exit Setup（離開並儲存所有設定至 CMOS）......................3-21 3-13. Exit Without Saving（離開但不儲存設定至 CMOS） ......................3-21 附錄 A. 安裝英特爾晶片組驅動程式................................................................. A-1 附錄 B. 安裝 Intel Application Accelerator........................................................ B-1 附錄 C. 安裝音效驅動程式................................................................................. C-1 附錄 D. 安裝區域網路驅動程式.........................................................................D-1 附錄 E. 安裝 USB 2.0 驅動程式......................................................................... E-1 附錄 F. ABIT EQ（硬體醫師應用程式）......................................................... F-1 附錄 G. 疑難問題排除.........................................................................................G-1 附錄 H. 如何獲得技術支援.................................................................................H-1 BE7II

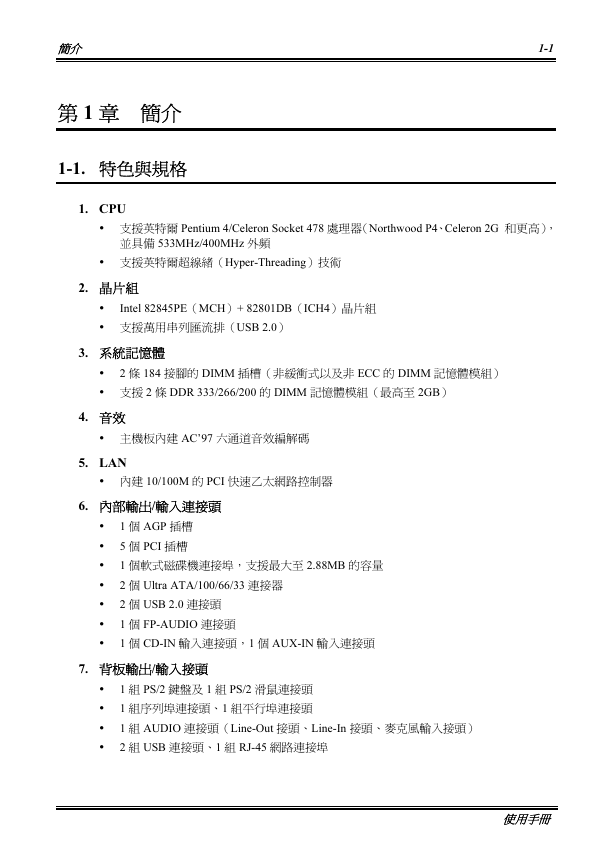

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. CPU 支援英特爾 Pentium 4/Celeron Socket 478 處理器（Northwood P4、Celeron 2G 和更高），並具備 533MHz/400MHz 外頻支援英特爾超線緒（Hyper-Threading）技術 2. 晶片組 Intel 82845PE（MCH）+ 82801DB（ICH4）晶片組支援萬用串列匯流排（USB 2.0） 3. 系統記憶體 2 條 184 接腳的 DIMM 插槽（非緩衝式以及非 ECC 的 DIMM 記憶體模組）支援 2 條 DDR 333/266/200 的 DIMM 記憶體模組（最高至 2GB） 4. 音效主機板內建 AC’97 六通道音效編解碼 5. LAN 內建 10/100M 的 PCI 快速乙太網路控制器 6. 內部輸出/輸入連接頭 1 個 AGP 插槽 5 個 PCI 插槽 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 2 個 Ultra ATA/100/66/33 連接器 2 個 USB 2.0 連接頭 1 個 FP-AUDIO 連接頭 1 個 CD-IN 輸入連接頭，1 個 AUX-IN 輸入連接頭 7. 背板輸出/輸入接頭 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 1 組序列埠連接頭、1 組平行埠連接頭 1 組 AUDIO 連接頭（Line-Out 接頭、Line-In 接頭、麥克風輸入接頭） 2 組 USB 連接頭、1 組 RJ-45 網路連接埠使用手冊

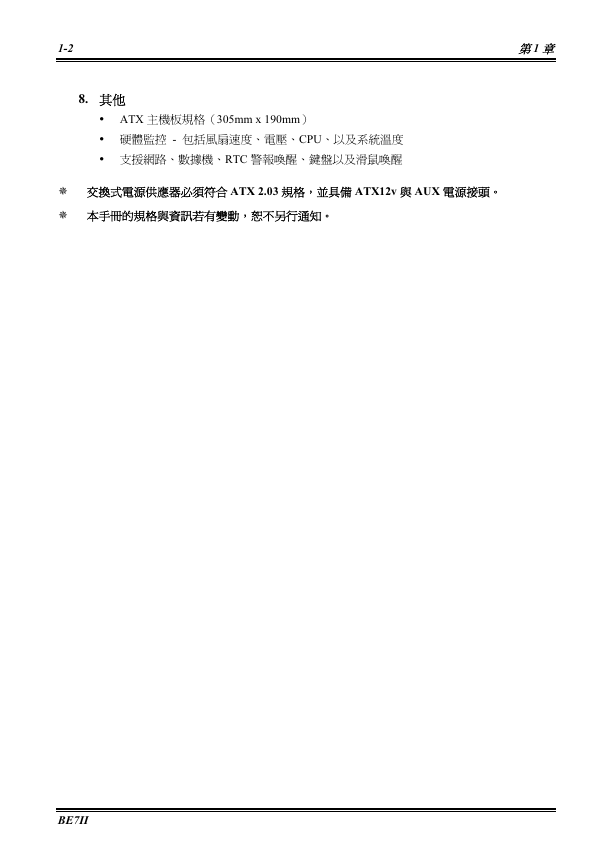

1-2 8. 其他第 1 章 ATX 主機板規格（305mm x 190mm）硬體監控 - 包括風扇速度、電壓、CPU、以及系統溫度支援網路、數據機、RTC 警報喚醒、鍵盤以及滑鼠喚醒交換式電源供應器必須符合 ATX 2.03 規格，並具備 ATX12v 與 AUX 電源接頭。本手冊的規格與資訊若有變動，恕不另行通知。 BE7II

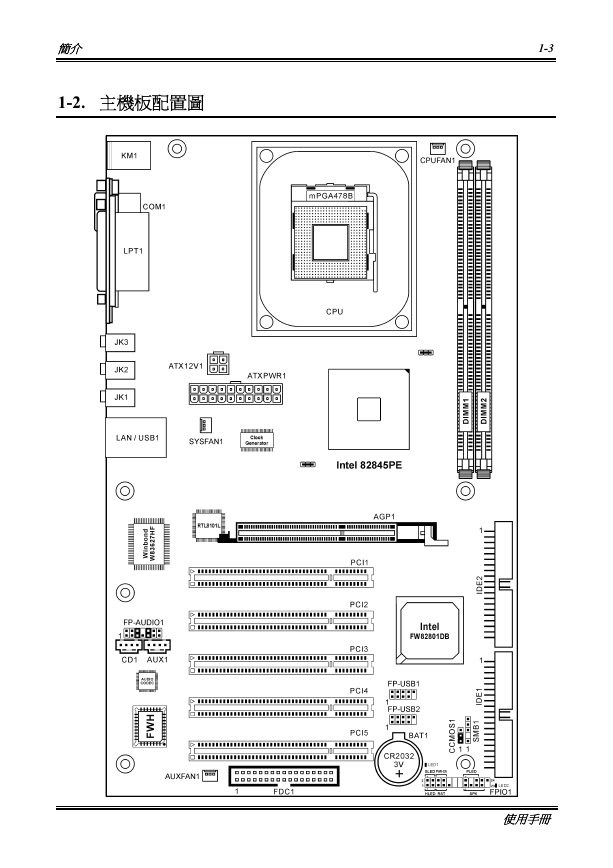

簡介 1-3 1-2. 主機板配置圖使用手冊

1-4 第 1 章 BE7II
