电源培训 The Future of Analog Technology ™

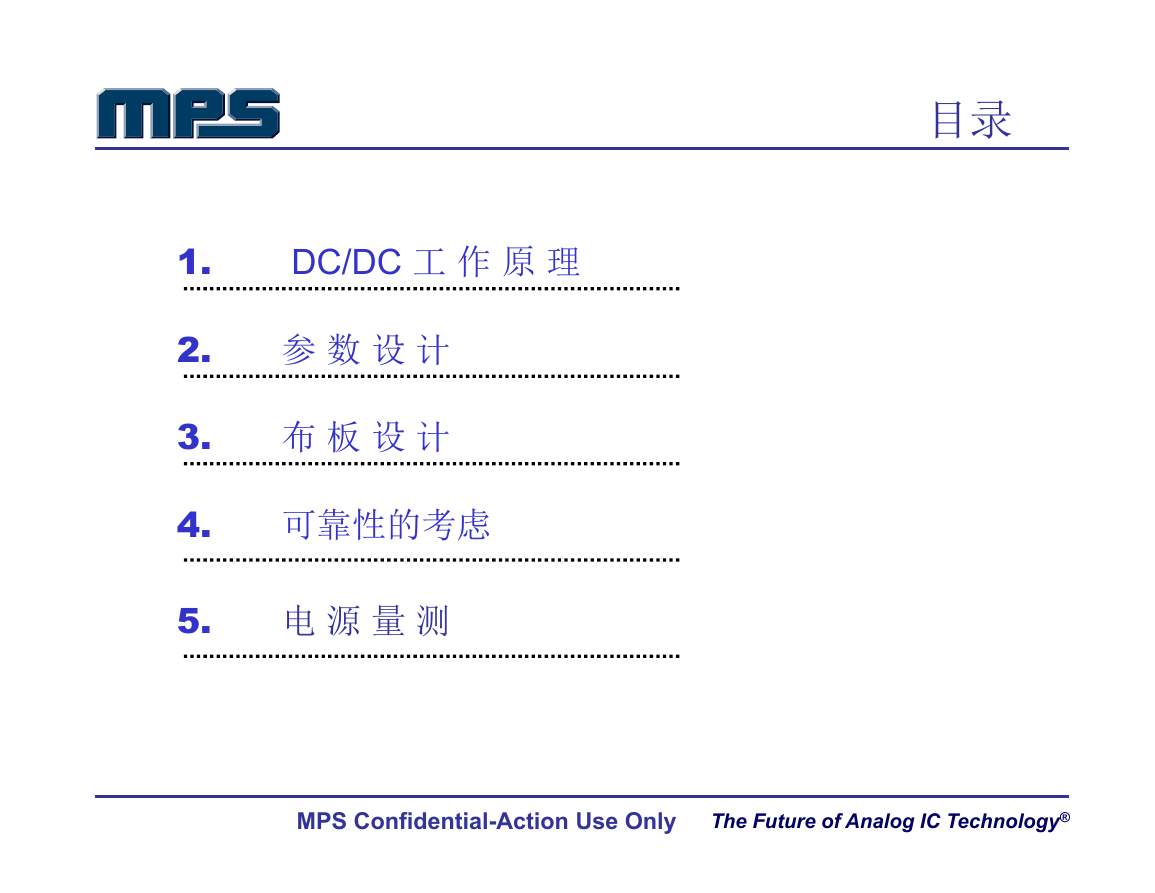

目录 1. DC/DC 工作原理 2. 参数设计 3. 布板设计 4. 可靠性的考虑 5. 电源量测 MPS Confidential-Action Use Only The Future of Analog IC Technology®

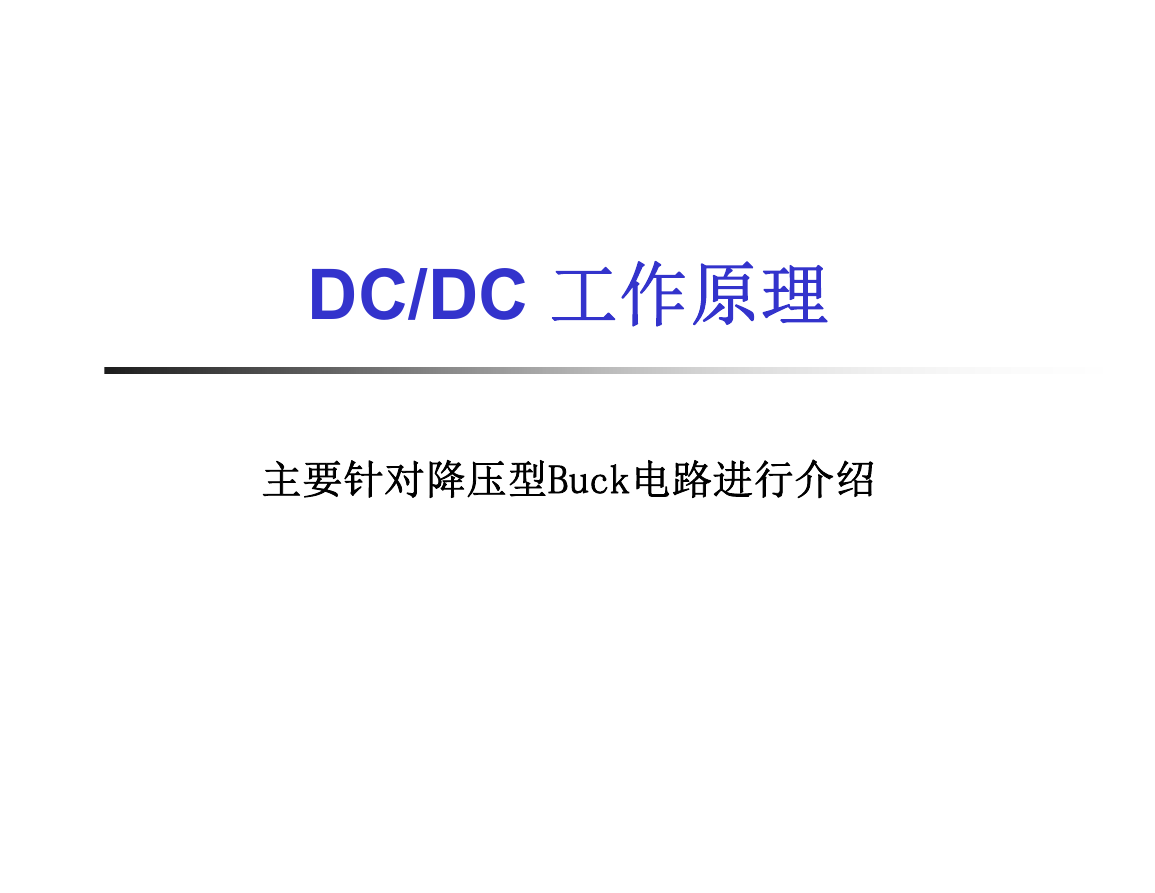

DC/DC 工作原理主要针对降压型Buck电路进行介绍

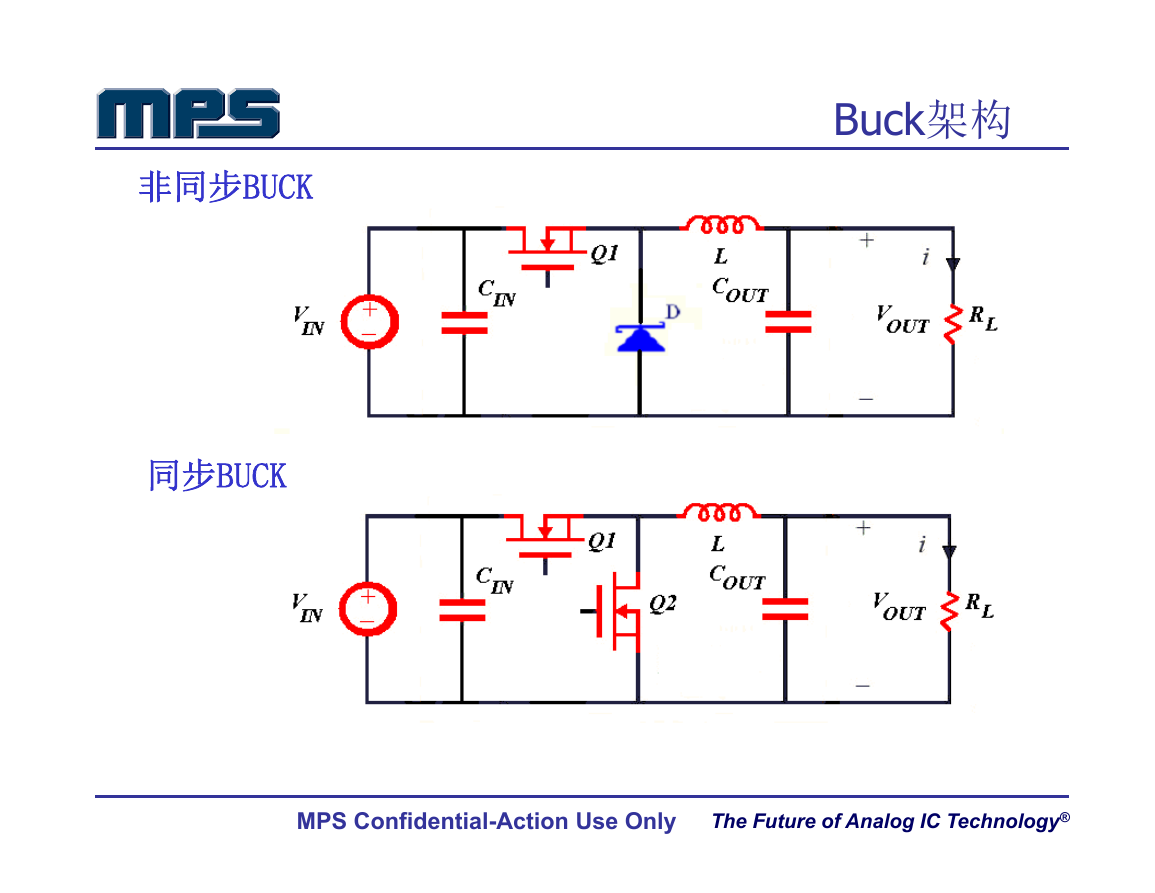

Buck架构非同步BUCK 同步BUCK MPS Confidential-Action Use Only The Future of Analog IC Technology®

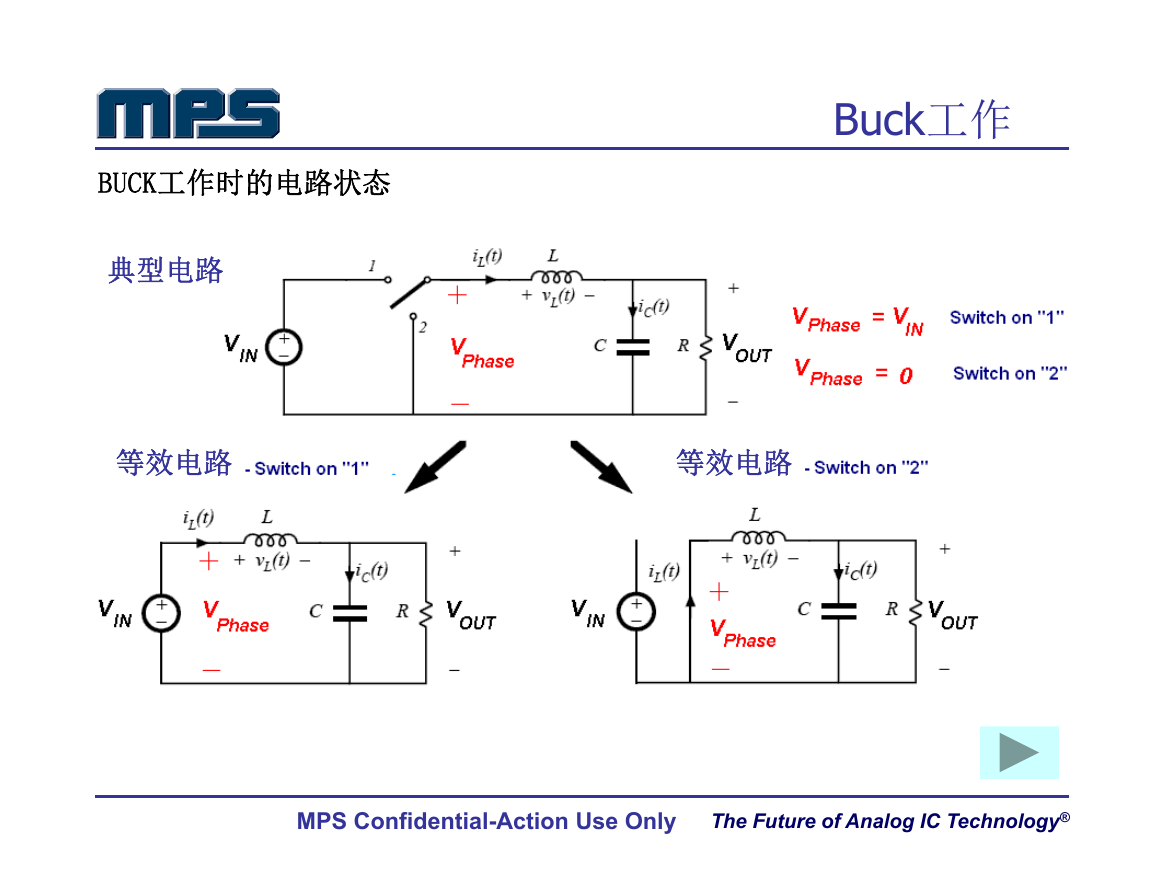

BUCK工作时的电路状态典型电路 Buck工作等效电路等效电路 MPS Confidential-Action Use Only The Future of Analog IC Technology®

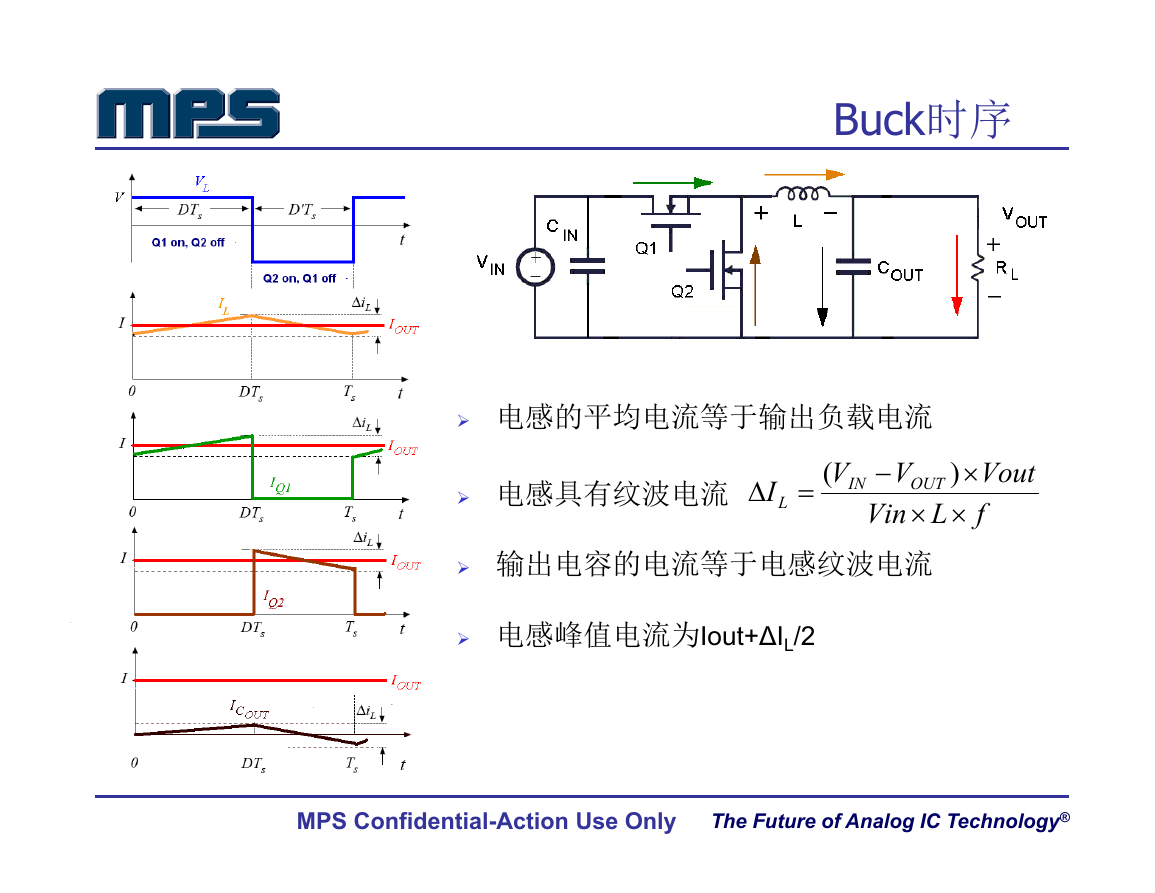

Buck时序  电感的平均电流等于输出负载电流  电感具有纹波电流 I  L ( V IN Vout ) V   OUT fL Vin   输出电容的电流等于电感纹波电流  电感峰值电流为Iout+ΔIL/2 MPS Confidential-Action Use Only The Future of Analog IC Technology®

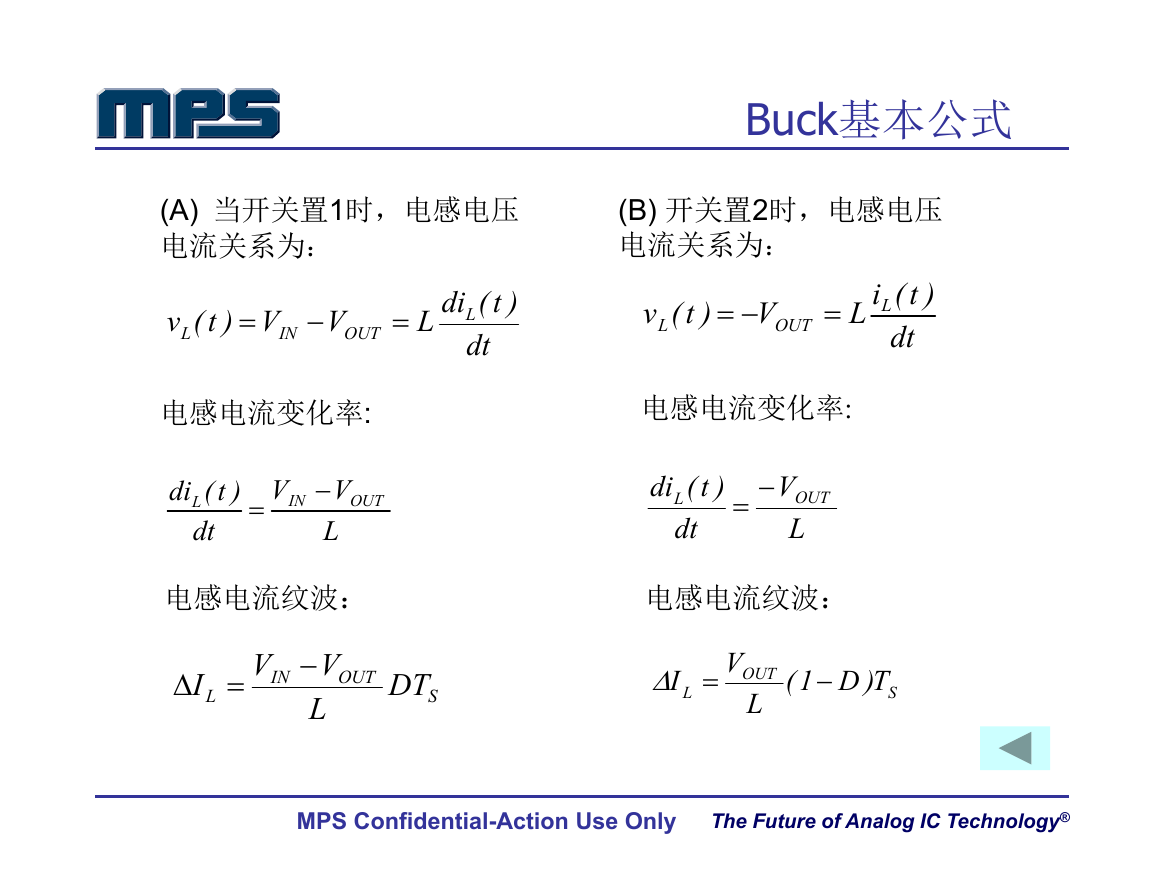

Buck基本公式 (A) 当开关置1时，电感电压电流关系为： (B) 开关置2时，电感电压电流关系为： V)t(v L  IN  V OUT  )t(diL L dt )t(v L V  OUT  )t(iL L dt 电感电流变化率: )t(di L dt V IN  V  OUT L 电感电流变化率: )t(di L dt   V OUT L 电感电流纹波：电感电流纹波： I  L V IN V  OUT L DT S  I L V OUT L T)D1( S  MPS Confidential-Action Use Only The Future of Analog IC Technology®

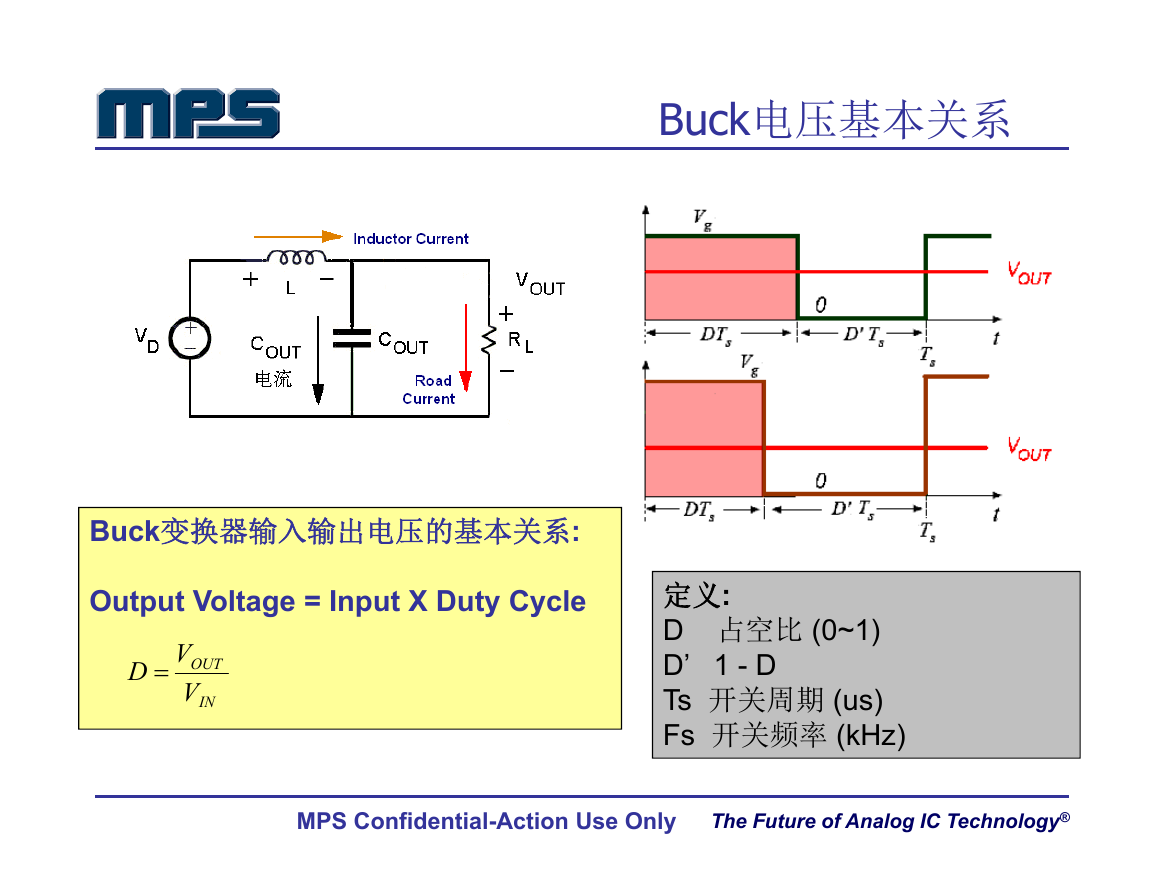

Buck电压基本关系 Buck变换器输入输出电压的基本关系: Output Voltage = Input X Duty Cycle VD  OUT V IN 定义: D 占空比 (0~1) D’ 1 - D Ts 开关周期 (us) Fs 开关频率 (kHz) MPS Confidential-Action Use Only The Future of Analog IC Technology®
