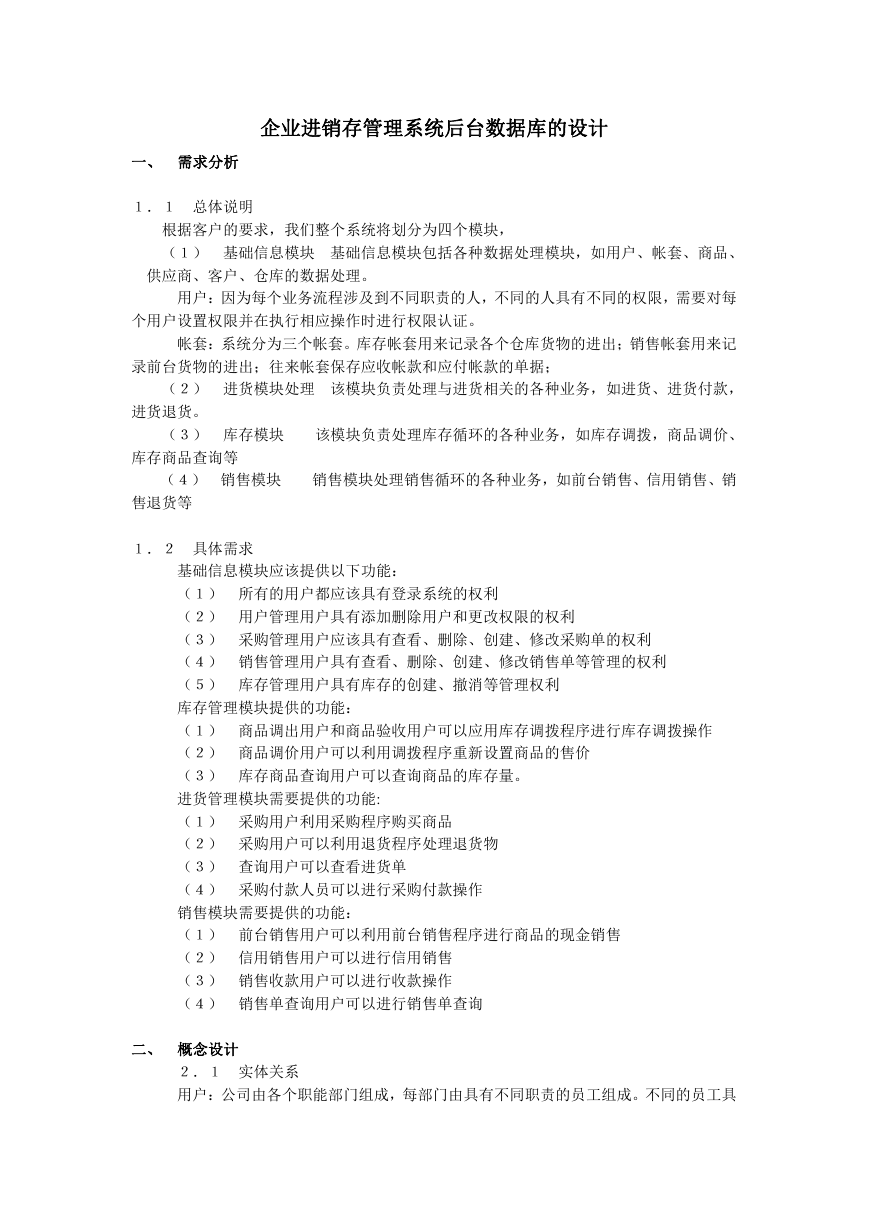

企业进销存管理系统后台数据库的设计一、需求分析１．１总体说明根据客户的要求，我们整个系统将划分为四个模块，（１）基础信息模块基础信息模块包括各种数据处理模块，如用户、帐套、商品、供应商、客户、仓库的数据处理。用户：因为每个业务流程涉及到不同职责的人，不同的人具有不同的权限，需要对每个用户设置权限并在执行相应操作时进行权限认证。帐套：系统分为三个帐套。库存帐套用来记录各个仓库货物的进出；销售帐套用来记录前台货物的进出；往来帐套保存应收帐款和应付帐款的单据；（２）进货模块处理该模块负责处理与进货相关的各种业务，如进货、进货付款，进货退货。（３）库存模块该模块负责处理库存循环的各种业务，如库存调拨，商品调价、库存商品查询等（４）销售模块销售模块处理销售循环的各种业务，如前台销售、信用销售、销售退货等１．２具体需求基础信息模块应该提供以下功能：（１）所有的用户都应该具有登录系统的权利（２）用户管理用户具有添加删除用户和更改权限的权利（３）采购管理用户应该具有查看、删除、创建、修改采购单的权利（４）销售管理用户具有查看、删除、创建、修改销售单等管理的权利（５）库存管理用户具有库存的创建、撤消等管理权利库存管理模块提供的功能：（１）商品调出用户和商品验收用户可以应用库存调拨程序进行库存调拨操作（２）商品调价用户可以利用调拨程序重新设置商品的售价（３）库存商品查询用户可以查询商品的库存量。进货管理模块需要提供的功能: （１）采购用户利用采购程序购买商品（２）采购用户可以利用退货程序处理退货物（３）查询用户可以查看进货单（４）采购付款人员可以进行采购付款操作销售模块需要提供的功能：（１）前台销售用户可以利用前台销售程序进行商品的现金销售（２）信用销售用户可以进行信用销售（３）销售收款用户可以进行收款操作（４）销售单查询用户可以进行销售单查询二、概念设计２．１实体关系用户：公司由各个职能部门组成，每部门由具有不同职责的员工组成。不同的员工具

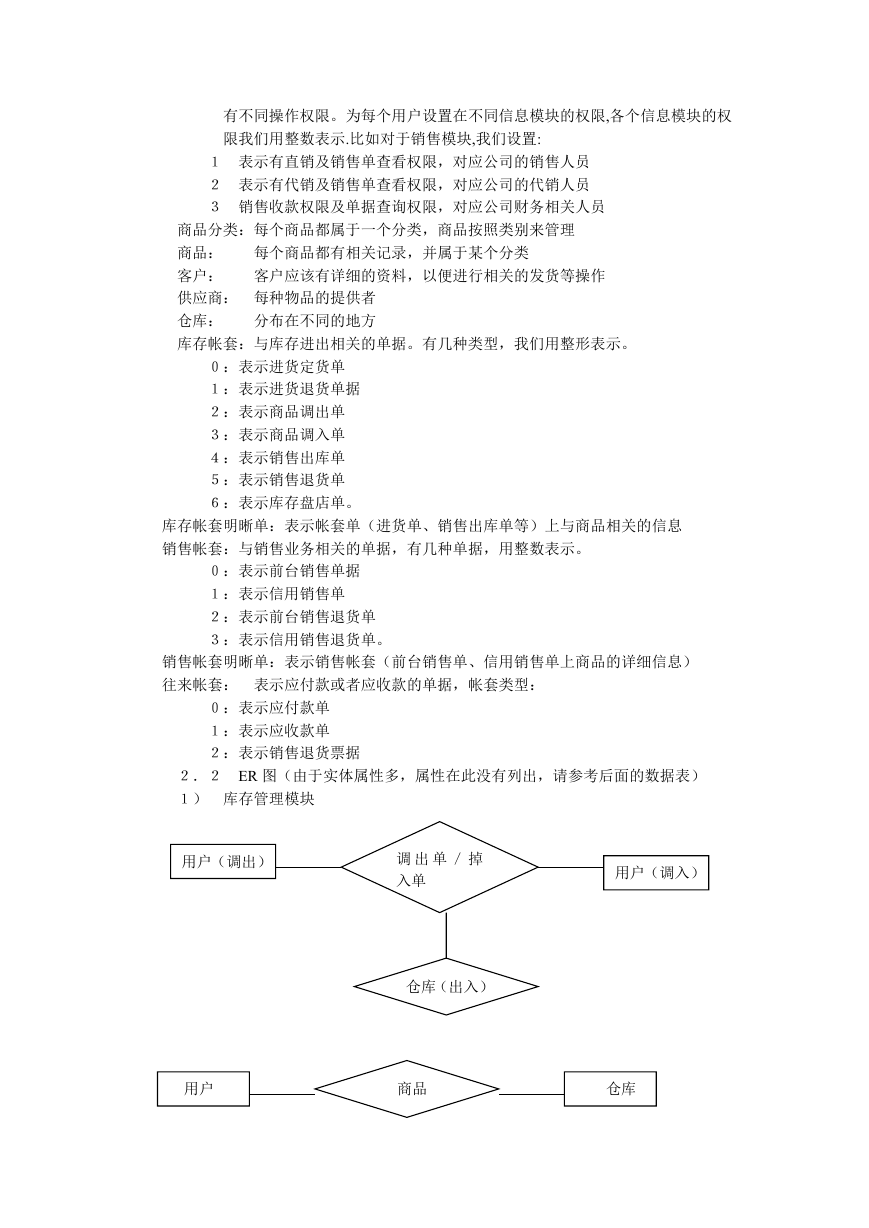

有不同操作权限。为每个用户设置在不同信息模块的权限,各个信息模块的权限我们用整数表示.比如对于销售模块,我们设置: １表示有直销及销售单查看权限，对应公司的销售人员２表示有代销及销售单查看权限，对应公司的代销人员３销售收款权限及单据查询权限，对应公司财务相关人员每个商品都有相关记录，并属于某个分类客户应该有详细的资料，以便进行相关的发货等操作商品分类：每个商品都属于一个分类，商品按照类别来管理商品：客户：供应商：每种物品的提供者仓库：分布在不同的地方库存帐套：与库存进出相关的单据。有几种类型，我们用整形表示。０：表示进货定货单１：表示进货退货单据２：表示商品调出单３：表示商品调入单４：表示销售出库单５：表示销售退货单６：表示库存盘店单。库存帐套明晰单：表示帐套单（进货单、销售出库单等）上与商品相关的信息销售帐套：与销售业务相关的单据，有几种单据，用整数表示。０：表示前台销售单据１：表示信用销售单２：表示前台销售退货单３：表示信用销售退货单。销售帐套明晰单：表示销售帐套（前台销售单、信用销售单上商品的详细信息）往来帐套：表示应付款或者应收款的单据，帐套类型：０：表示应付款单１：表示应收款单２：表示销售退货票据２．２ ER 图（由于实体属性多，属性在此没有列出，请参考后面的数据表）１）库存管理模块用户（调出）调出单／掉入单用户（调入）仓库（出入）用户商品仓库

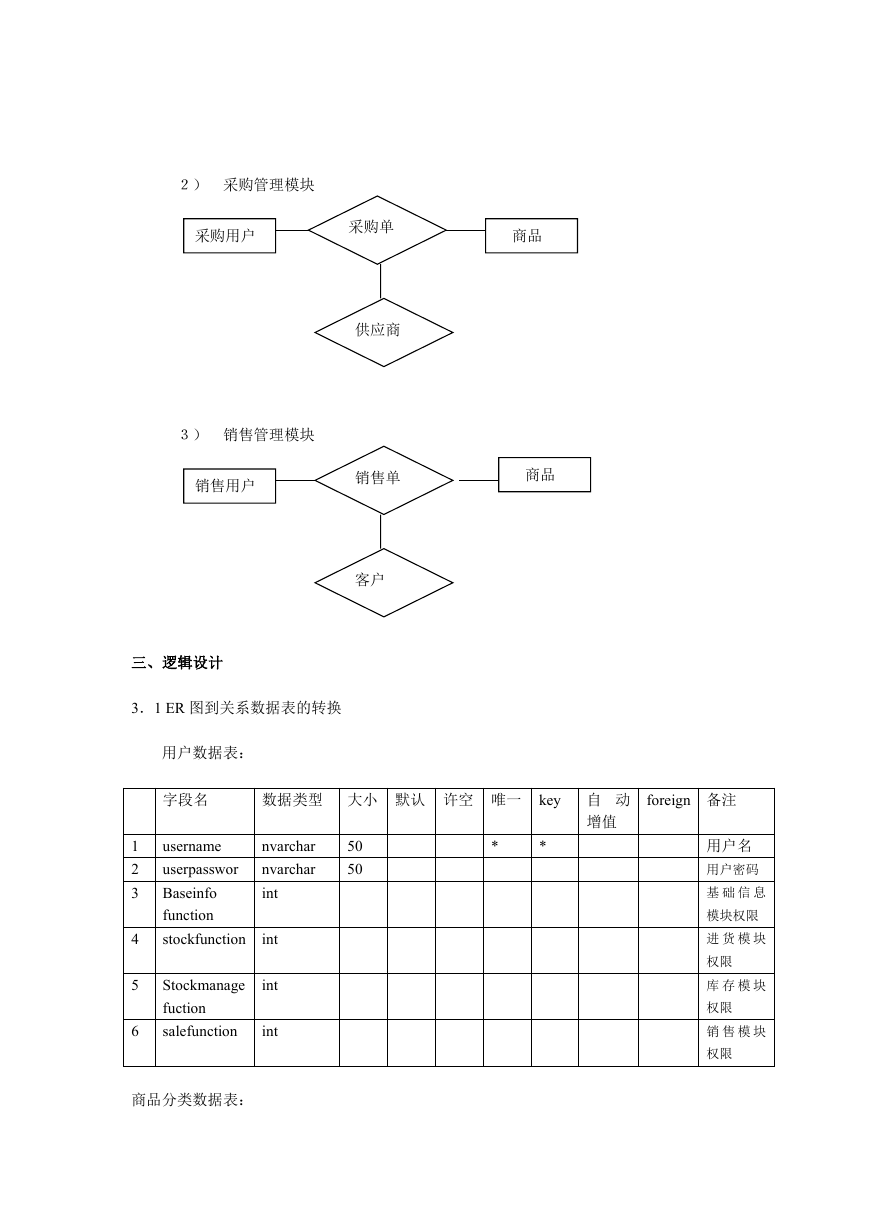

２）采购管理模块采购用户｀采购单商品供应商３）销售管理模块销售用户销售单商品客户三、逻辑设计 3．1 ER 图到关系数据表的转换用户数据表：字段名数据类型大小默认许空唯一 key 自动 foreign 备注 nvarchar nvarchar int 50 50 int int int 1 2 3 4 5 6 username userpasswor Baseinfo function stockfunction Stockmanage fuction salefunction 商品分类数据表：增值 * * 用户名用户密码基础信息模块权限进货模块权限库存模块权限销售模块权限

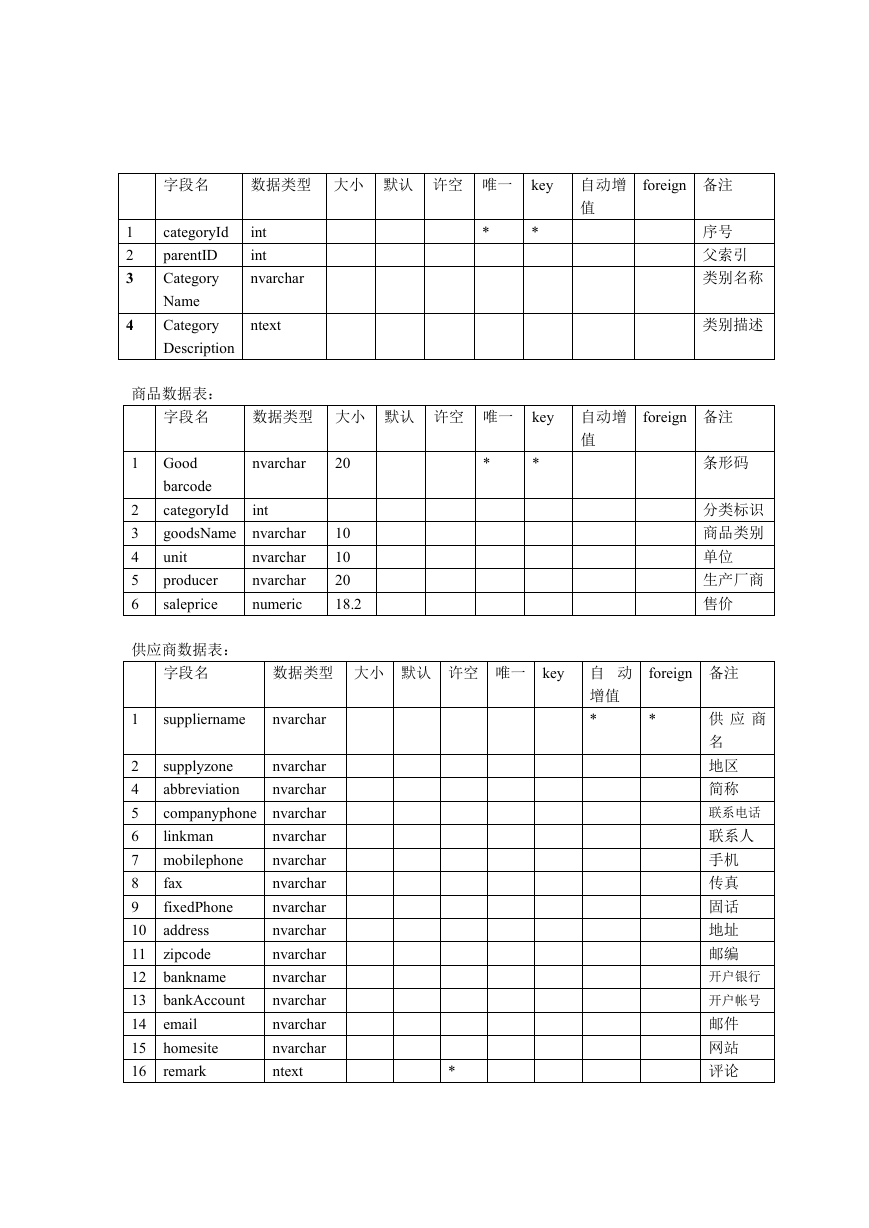

字段名数据类型大小默认许空唯一 key 自动增 foreign 备注 1 2 3 4 categoryId parentID Category Name Category Description int int nvarchar ntext 商品数据表：值 * * 序号父索引类别名称类别描述字段名数据类型大小默认许空唯一 key 自动增 foreign 备注 nvarchar 20 * * 值 int nvarchar nvarchar nvarchar numeric 10 10 20 18.2 1 2 3 4 5 6 Good barcode categoryId goodsName unit producer saleprice 供应商数据表：条形码分类标识商品类别单位生产厂商售价字段名数据类型大小默认许空唯一 key 自动 foreign 备注 1 suppliername nvarchar 2 4 5 6 7 8 9 10 11 12 13 14 15 16 supplyzone abbreviation companyphone linkman mobilephone fax fixedPhone address zipcode bankname bankAccount email homesite remark nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar ntext * 增值 * * 供应商名地区简称联系电话联系人手机传真固话地址邮编开户银行开户帐号邮件网站评论

仓库数据表：字段名数据类型大小默认许空唯一 key 自动 foreign 备注 1 2 3 4 warehousID warehoursName location description int nvarchar nvarchar ntext 10 20 100 增值 * * 仓库编号仓库名位置描述客户数据表字段名数据类型大小默认许空唯一 key 自动 foreign 备注 1 2 4 5 6 7 8 9 10 11 12 13 14 15 16 17 customername customerzone abbreviation companyphone linkman mobilephone fax fixedPhone address zipcode bankname bankAccount email homesite creditlimit remark nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar nvarchar numeric ntext 仓库帐套数据表： * 增值 * * 客户名地区简称联系电话联系人手机传真固话地址邮编开户银行开户帐号邮件网站信用额度评论字段名数据类型大小默认许空唯一 key 自动 foreign 备注增值 1 2 3 4 5 6 7 8 9 orderID orderType supplierName submmituser commituser checkuser cashuser nvarchar int nvarchar nvarchar nvarchar nvarchar address warehouse nvarchar nvarchar 单据编号单据类型供应商名请购员名订购员名验货员名现金管理员收货地址仓库名

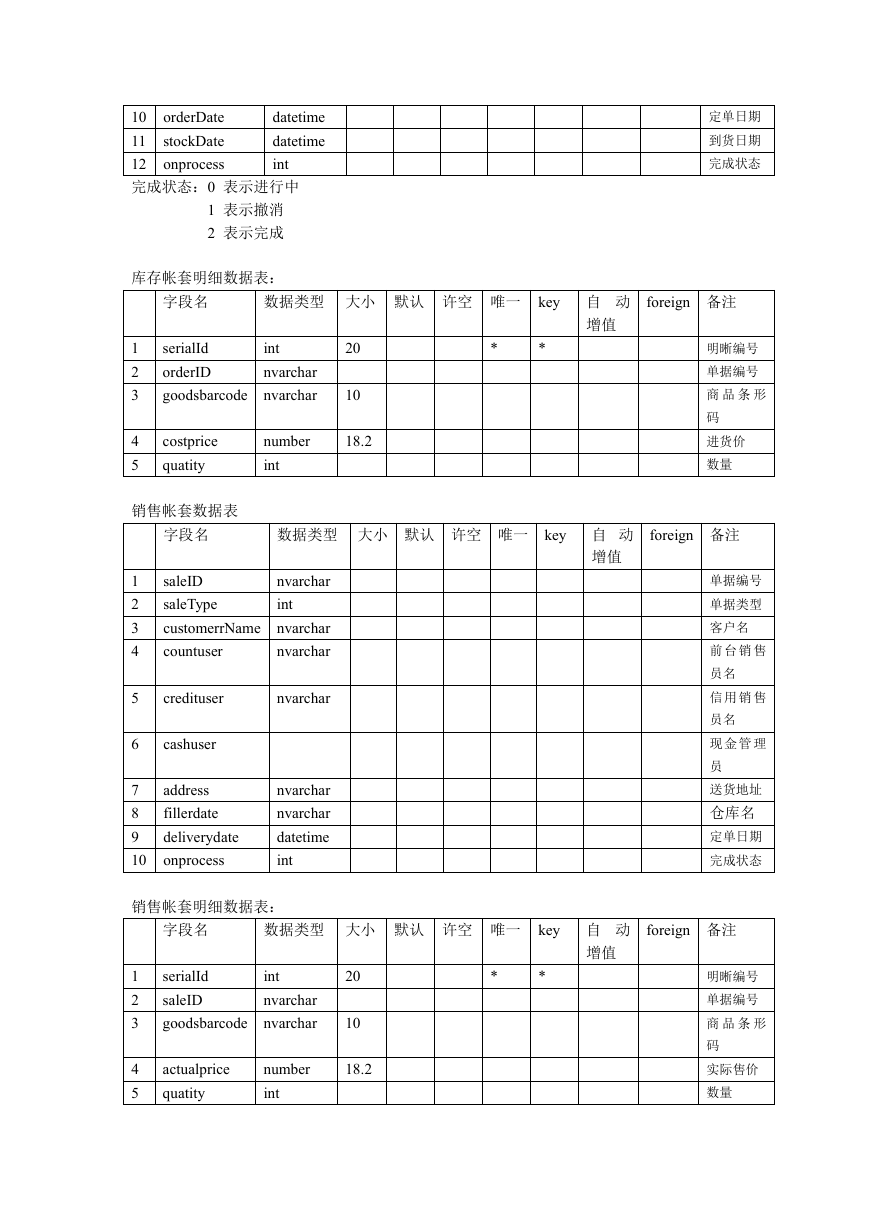

orderDate stockDate onprocess 10 11 12 完成状态：0 表示进行中 datetime datetime int 定单日期到货日期完成状态 1 表示撤消 2 表示完成库存帐套明细数据表：字段名数据类型大小默认许空唯一 key 自动 foreign 备注 1 2 3 4 5 serialId orderID goodsbarcode int nvarchar nvarchar costprice quatity number int 20 10 18.2 销售帐套数据表增值 * * 明晰编号单据编号商品条形码进货价数量字段名数据类型大小默认许空唯一 key 自动 foreign 备注增值 1 2 3 4 5 6 saleID saleType customerrName countuser nvarchar int nvarchar nvarchar credituser nvarchar cashuser 7 8 9 10 address fillerdate deliverydate onprocess nvarchar nvarchar datetime int 销售帐套明细数据表：单据编号单据类型客户名前台销售员名信用销售员名现金管理员送货地址仓库名定单日期完成状态字段名数据类型大小默认许空唯一 key 自动 foreign 备注 1 2 3 4 5 serialId saleID goodsbarcode int nvarchar nvarchar actualprice quatity number int 20 10 18.2 增值 * * 明晰编号单据编号商品条形码实际售价数量

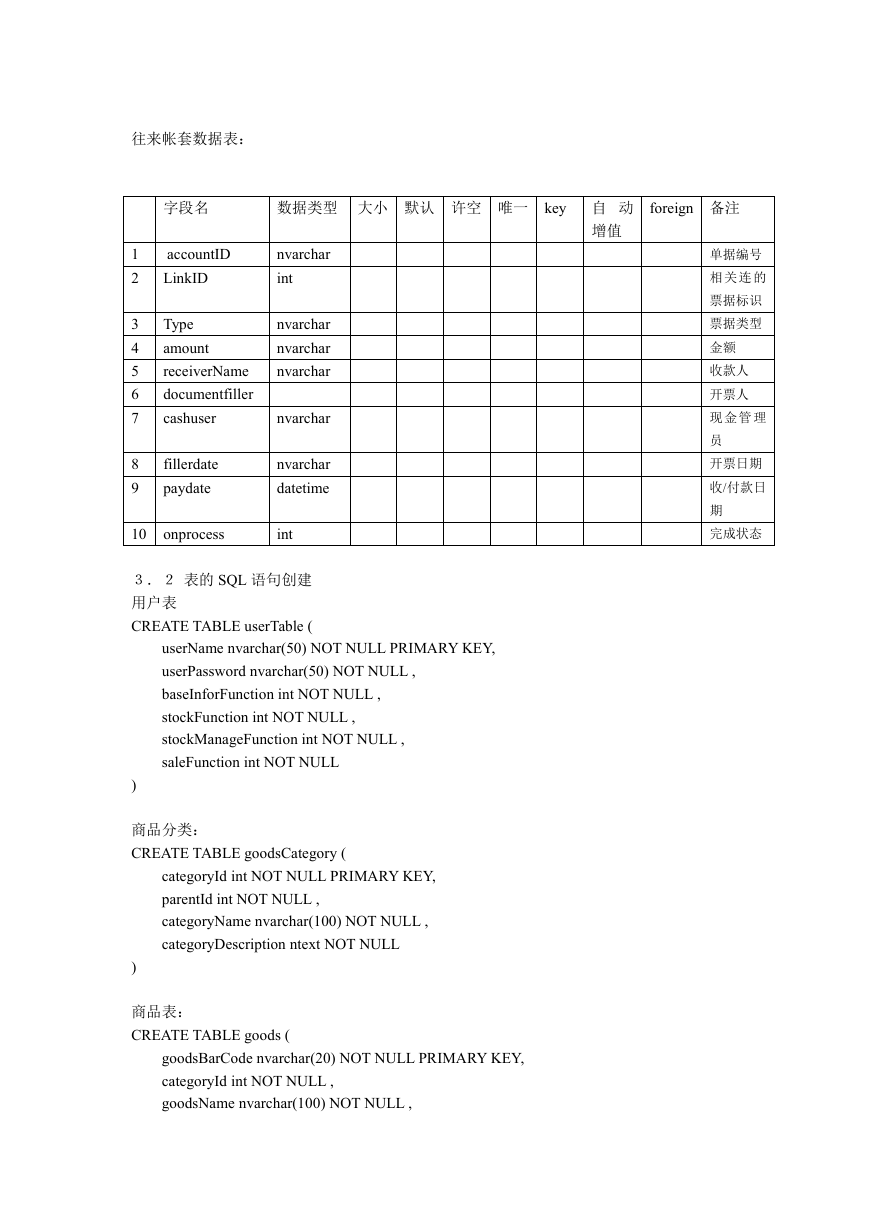

往来帐套数据表：字段名数据类型大小默认许空唯一 key 自动 foreign 备注增值单据编号相关连的票据标识票据类型金额收款人开票人现金管理员开票日期收/付款日期完成状态 1 2 3 4 5 6 7 8 9 accountID LinkID Type amount receiverName documentfiller cashuser fillerdate paydate nvarchar int nvarchar nvarchar nvarchar nvarchar nvarchar datetime 10 onprocess int ３．２表的 SQL 语句创建用户表 CREATE TABLE userTable ( userName nvarchar(50) NOT NULL PRIMARY KEY, userPassword nvarchar(50) NOT NULL , baseInforFunction int NOT NULL , stockFunction int NOT NULL , stockManageFunction int NOT NULL , saleFunction int NOT NULL ) 商品分类： CREATE TABLE goodsCategory ( categoryId int NOT NULL PRIMARY KEY, parentId int NOT NULL , categoryName nvarchar(100) NOT NULL , categoryDescription ntext NOT NULL ) 商品表： CREATE TABLE goods ( goodsBarCode nvarchar(20) NOT NULL PRIMARY KEY, categoryId int NOT NULL , goodsName nvarchar(100) NOT NULL ,

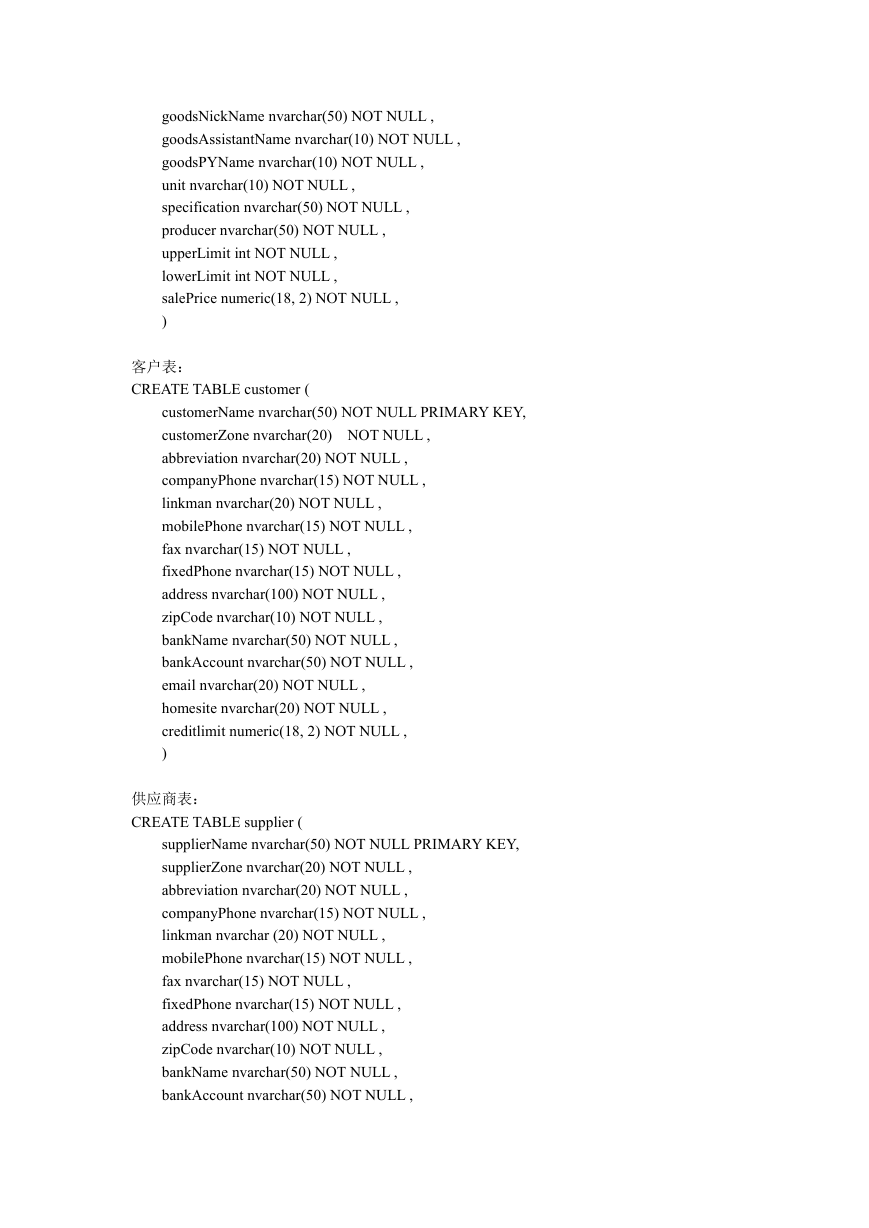

goodsNickName nvarchar(50) NOT NULL , goodsAssistantName nvarchar(10) NOT NULL , goodsPYName nvarchar(10) NOT NULL , unit nvarchar(10) NOT NULL , specification nvarchar(50) NOT NULL , producer nvarchar(50) NOT NULL , upperLimit int NOT NULL , lowerLimit int NOT NULL , salePrice numeric(18, 2) NOT NULL , ) 客户表： CREATE TABLE customer ( customerName nvarchar(50) NOT NULL PRIMARY KEY, customerZone nvarchar(20) NOT NULL , abbreviation nvarchar(20) NOT NULL , companyPhone nvarchar(15) NOT NULL , linkman nvarchar(20) NOT NULL , mobilePhone nvarchar(15) NOT NULL , fax nvarchar(15) NOT NULL , fixedPhone nvarchar(15) NOT NULL , address nvarchar(100) NOT NULL , zipCode nvarchar(10) NOT NULL , bankName nvarchar(50) NOT NULL , bankAccount nvarchar(50) NOT NULL , email nvarchar(20) NOT NULL , homesite nvarchar(20) NOT NULL , creditlimit numeric(18, 2) NOT NULL , ) 供应商表： CREATE TABLE supplier ( supplierName nvarchar(50) NOT NULL PRIMARY KEY, supplierZone nvarchar(20) NOT NULL , abbreviation nvarchar(20) NOT NULL , companyPhone nvarchar(15) NOT NULL , linkman nvarchar (20) NOT NULL , mobilePhone nvarchar(15) NOT NULL , fax nvarchar(15) NOT NULL , fixedPhone nvarchar(15) NOT NULL , address nvarchar(100) NOT NULL , zipCode nvarchar(10) NOT NULL , bankName nvarchar(50) NOT NULL , bankAccount nvarchar(50) NOT NULL ,
