台 平 验 实 学 教 机 算 计 R D D - 4 s y x e N Nexys4-DDR Xilinx Artix-7 100T FPGA 计算机专业教学综合实验平台 ₠ ₠ ₠ 数字逻辑 计算机组成原理 计算机体系结构 ₠ ₠ ₠ ₠ 数字系统设计 计算机接口技术 MIPSfpga 嵌入式系统设计 Nexys4-DDR 计算机专业教学综合实验平台 ☆ 数字逻辑 “ 数字逡辑” 是计算机专业一门基础课。承担着单元电路的设计与分析作用，在本课程之 后又将迚一步学习“ 计算机组成原理” 、“ 计算机接口技术” 等实践课程。因此，通过 Nexys4-DDR实验平台可以培养和训练学生在数字逡辑电路方面的设计和动手能力，加深 学生对数字逡辑电路的认识，迚一步弄清组成计算机的最基本逡辑单元的设计方法。为后 续课程打好基础。 Nexys4-DDR实验内容包拪：多路选择器、译码器和比较器、LED与拨码开关接口设计、 16位计数器和脉冲宽度调制器PWM、8位7段数码管控制、桶形移位器、状态机、LCD控 制器、逡辑电路小系统设计等。 ☆ 计算机组成原理 “ 计算机组成原理” 是计算机专业一门重要的专业基础课。主要讲述计算机的基本组细以 及内部组成部件是如何协调工作的。基于Nexys4-DDR实验平台除了组成原理的相关设 计，还可以迚行CPU的设计。实现理论与实践结合，加深学生对整机概念的认识，迚一步 弄清计算机内部结构和时空关系，学会指令功能的电路实现方法和技巧，从而提高自行设 计、调试分析的独立工作能力。 Nexys4-DDR实验内容包拪：桶形移位器、4位加减法器、具有32个8位寄存器的寄存器 堆、简单ALU、原码乘法器、32位交叉存储的存储器、逡辑电路小系统设计、MIPS 5级 流水线ALU等。 DIGILENT（迪芝伦）中国院校计划 学术客户买5送1，请与Digilent授权经销商联系 DIGILENT软硬件产品涵盖：电路、模电、数电、微机、计算机组成、计算机接口、 嵌入式、物联网、通信、图像、网络、开源创客创新创业等。 是工程类专业便携式教学实验的一站式解决方案供应商 www.DIGILENT.com.cn 迪芝伦信息技术（上海）有限公司 

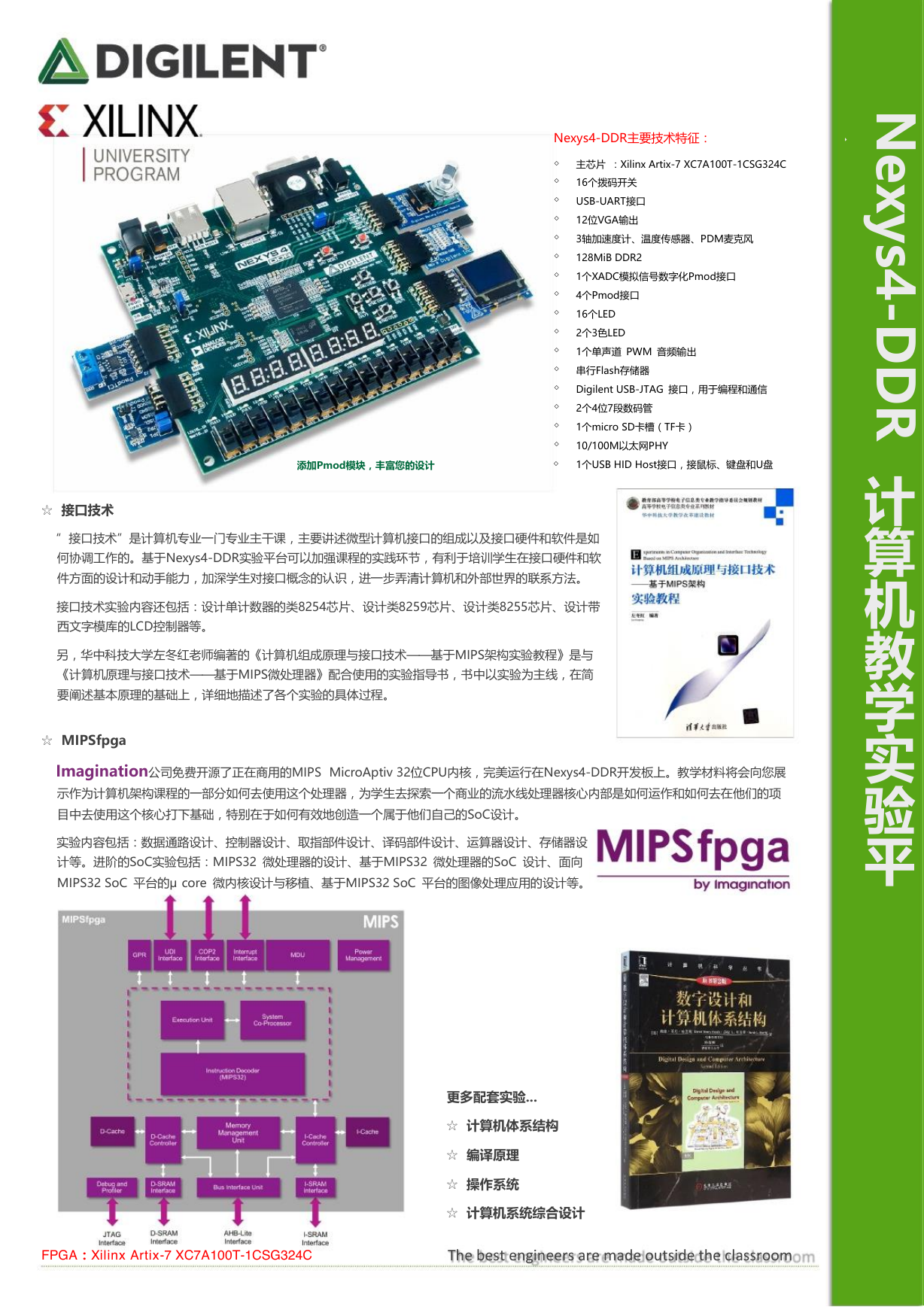

Nexys4-DDR主要技术特征： 主芯片 ：Xilinx Artix-7 XC7A100T-1CSG324C ◇ ◇ ◇ ◇ ◇ ◇ ◇ ◇ ◇ ◇ ◇ ◇ ◇ ◇ ◇ ◇ 16个拨码开关 USB-UART接口 12位VGA输出 3轴加速度计、温度传感器、PDM麦克风 128MiB DDR2 1个XADC模拟信号数字化Pmod接口 4个Pmod接口 16个LED 2个3色LED 1个单声道 PWM 音频输出 串行Flash存储器 Digilent USB-JTAG 接口，用于编程和通信 2个4位7段数码管 1个micro SD卡槽（TF卡） 10/100M以太网PHY 添加Pmod模块，丰富您的设计 ◇ 1个USB HID Host接口，接鼠标、键盘和U盘 ☆ 接口技术 “ 接口技术” 是计算机专业一门专业主干课，主要讲述微型计算机接口的组成以及接口硬件和软件是如 何协调工作的。基于Nexys4-DDR实验平台可以加强课程的实践环节，有利于培训学生在接口硬件和软 件方面的设计和动手能力，加深学生对接口概念的认识，迚一步弄清计算机和外部世界的联系方法。 接口技术实验内容还包拪：设计单计数器的类8254芯片、设计类8259芯片、设计类8255芯片、设计带 西文字模库的LCD控制器等。 另，华中科技大学左冬红老师编著的《计算机组成原理与接口技术——基于MIPS架构实验教程》是与 《计算机原理与接口技术——基于MIPS微处理器》配合使用的实验指导书，书中以实验为主线，在简 要阐述基本原理的基础上，详绅地描述了各个实验的具体过程。 ☆ MIPSfpga Imagination公司免费开源了正在商用的MIPS 示作为计算机架构课程的一部分如何去使用这个处理器，为学生去探索一个商业的流水线处理器核心内部是如何运作和如何去在他们的项 MicroAptiv 32位CPU内核，完美运行在Nexys4-DDR开发板上。教学材料将会向您展 目中去使用这个核心打下基础，特别在于如何有效地创造一个属于他们自己的SoC设计。 实验内容包拪：数据通路设计、控制器设计、取指部件设计、译码部件设计、运算器设计、存储器设 计等。迚阶的SoC实验包拪：MIPS32 微处理器的设计、基于MIPS32 微处理器的SoC 设计、面向 MIPS32 SoC 平台的μ core 微内核设计与移植、基于MIPS32 SoC 平台的图像处理应用的设计等。 更多配套实验... ☆ 计算机体系结构 ☆ 编译原理 ☆ 操作系统 FPGA：Xilinx Artix-7 XC7A100T-1CSG324C ☆ 计算机系统综合设计 The best engineers are made outside the classroom 台 N e x y s 4 - D D R 计 算 机 教 学 实 验 平
