2006 年湖北工业大学互换性与技术测量考研真题
一.简述机械和仪器制造业中的互换性概念、分类及作用。(15 分)
二.简述形状误差及其评定。(20 分)
三.简述测量的基本原则,并选用一种测量原则设计垂直度误差的测量装置, 说明其工作原
理(可以利用第八题图例的工件)。(20 分)
四.简述图示轮廓仪测量表面粗糙度的工作原理。(15 分)
五.已知孔
与轴
相配合,要求∶
(1)计算配合的最大与最小间隙
或最大与最小过盈
(2)计算配合公差;
(3) 绘出其公差带图,说明配合类别。 (20 分)
六.用某测量方法在等精度情况下对某一试件测量 20 次,各次测量值如下(单 位 mm)∶
30.680,30.749,30.751,30.942,30.724,
30.742.30.743.30.740,30.741,30.739.
30.980.30.739,30.741,30.742,30.743.
30.739,30.740,30.742,30.743,30.741,
剔除粗大误差,求测量结果(均值和误差)。(20 分)
七.用水平仪按等跨距测量某平面的直线度误差,各测点读数如表,单位为 um, 试任选一
种方法,评定该直线度误差。(20 分)

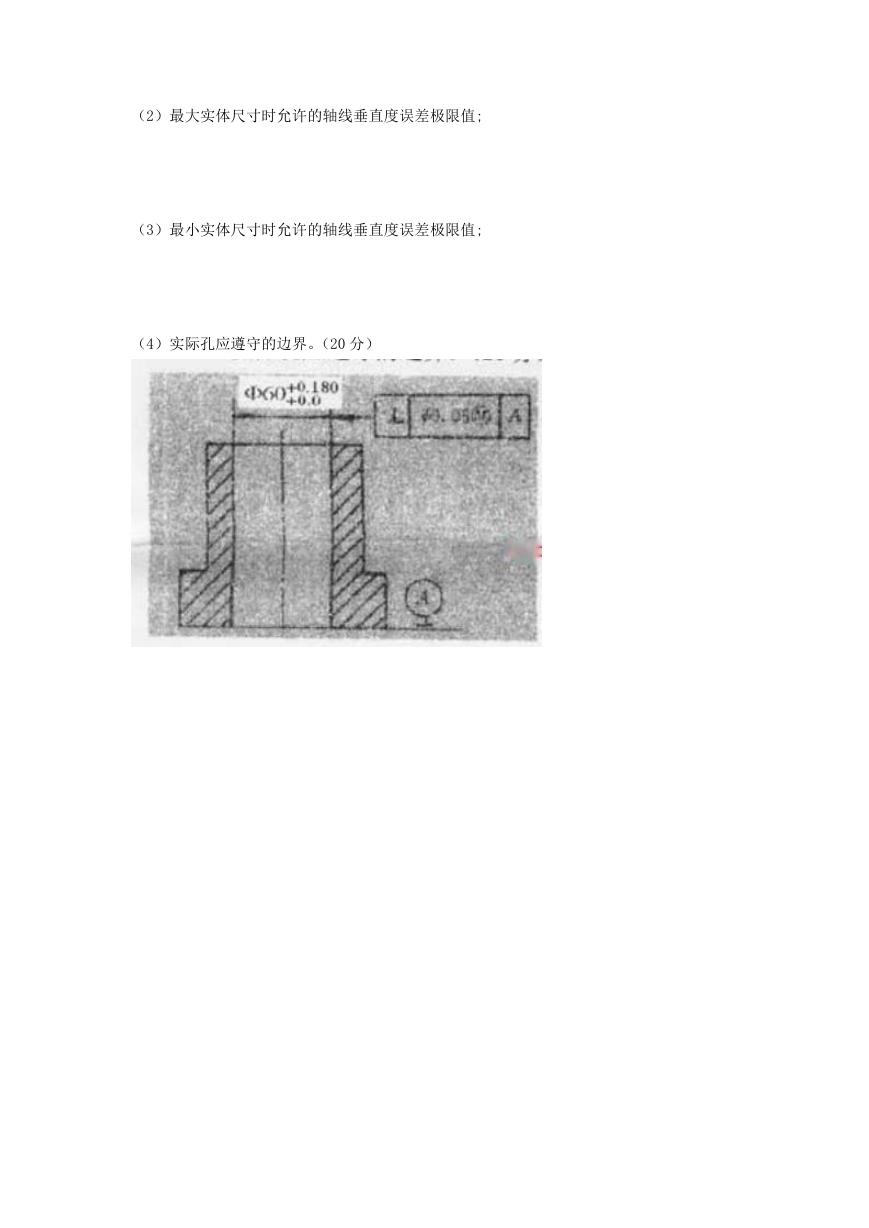

八.根据图例分别求出下列尺寸和允许的形位误差值∶
(1)最大实体实效尺寸;
(2)最大实体尺寸时允许的轴线垂直度误差极限值;
(3)最小实体尺寸时允许的轴线垂直度误差极限值;
(4)实际孔应遵守的边界。(20 分)
