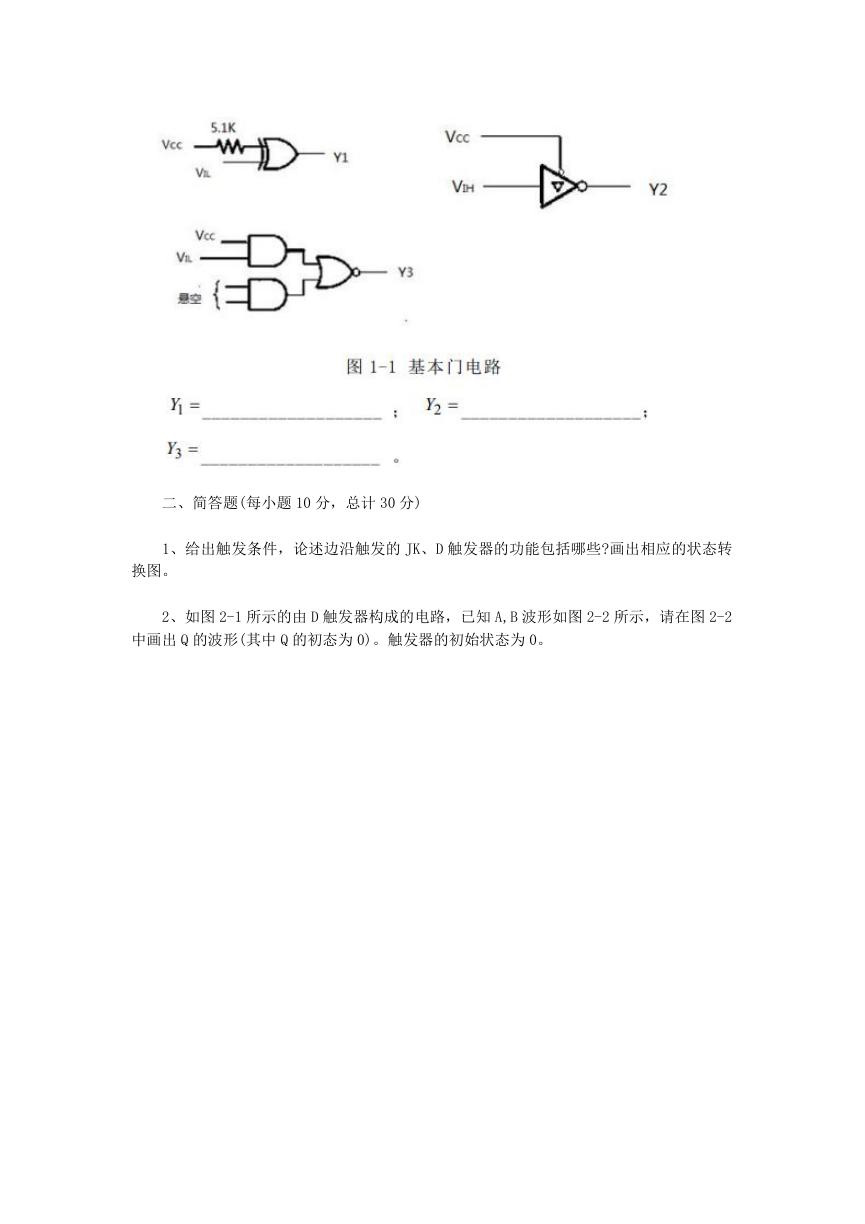

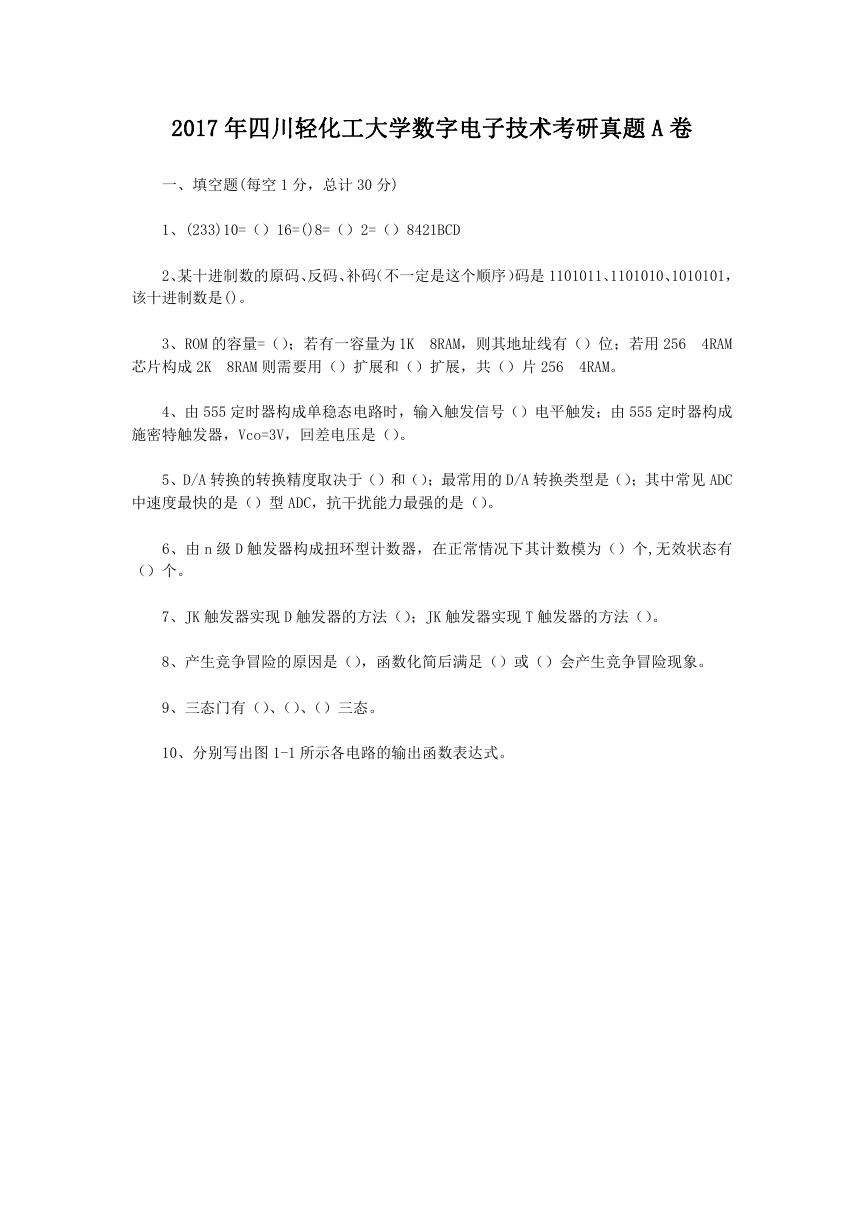

2017 年四川轻化工大学数字电子技术考研真题 A 卷一、填空题(每空 1 分，总计 30 分) 1、(233)10=（）16=()8=（）2=（）8421BCD 2、某十进制数的原码、反码、补码（不一定是这个顺序）码是 1101011、1101010、1010101，该十进制数是()。 3、ROM 的容量=（）；若有一容量为 1K 8RAM，则其地址线有（）位；若用 256 4RAM 芯片构成 2K 8RAM 则需要用（）扩展和（）扩展，共（）片 256 4RAM。 4、由 555 定时器构成单稳态电路时，输入触发信号（）电平触发；由 555 定时器构成施密特触发器，Vco=3V，回差电压是（）。 5、D/A 转换的转换精度取决于（）和（）；最常用的 D/A 转换类型是（）；其中常见 ADC 中速度最快的是（）型 ADC，抗干扰能力最强的是（）。 6、由 n 级 D 触发器构成扭环型计数器，在正常情况下其计数模为（）个,无效状态有（）个。 7、JK 触发器实现 D 触发器的方法（）；JK 触发器实现 T 触发器的方法（）。 8、产生竞争冒险的原因是（），函数化简后满足（）或（）会产生竞争冒险现象。 9、三态门有（）、（）、（）三态。 10、分别写出图 1-1 所示各电路的输出函数表达式。

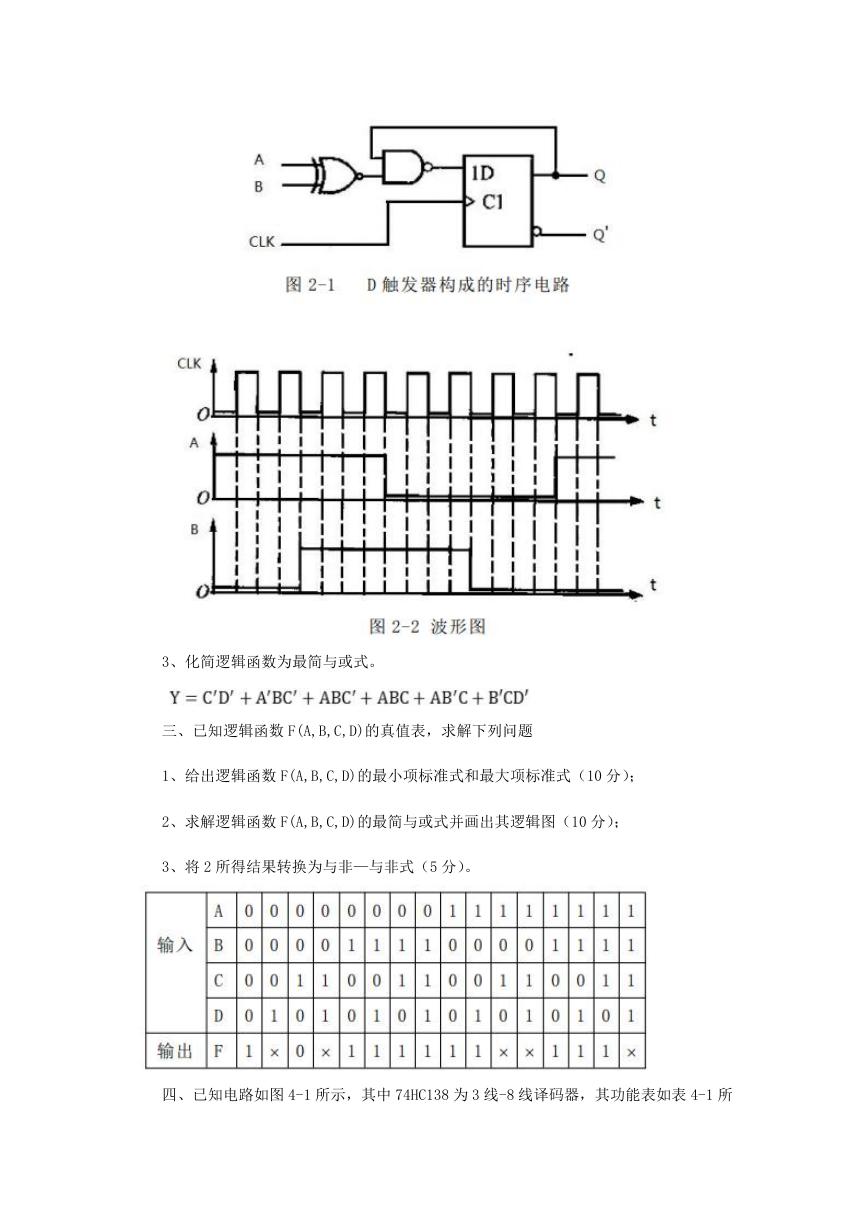

二、简答题(每小题 10 分，总计 30 分) 1、给出触发条件，论述边沿触发的 JK、D 触发器的功能包括哪些?画出相应的状态转换图。 2、如图 2-1 所示的由 D 触发器构成的电路，已知 A,B 波形如图 2-2 所示，请在图 2-2 中画出 Q 的波形(其中 Q 的初态为 0)。触发器的初始状态为 0。

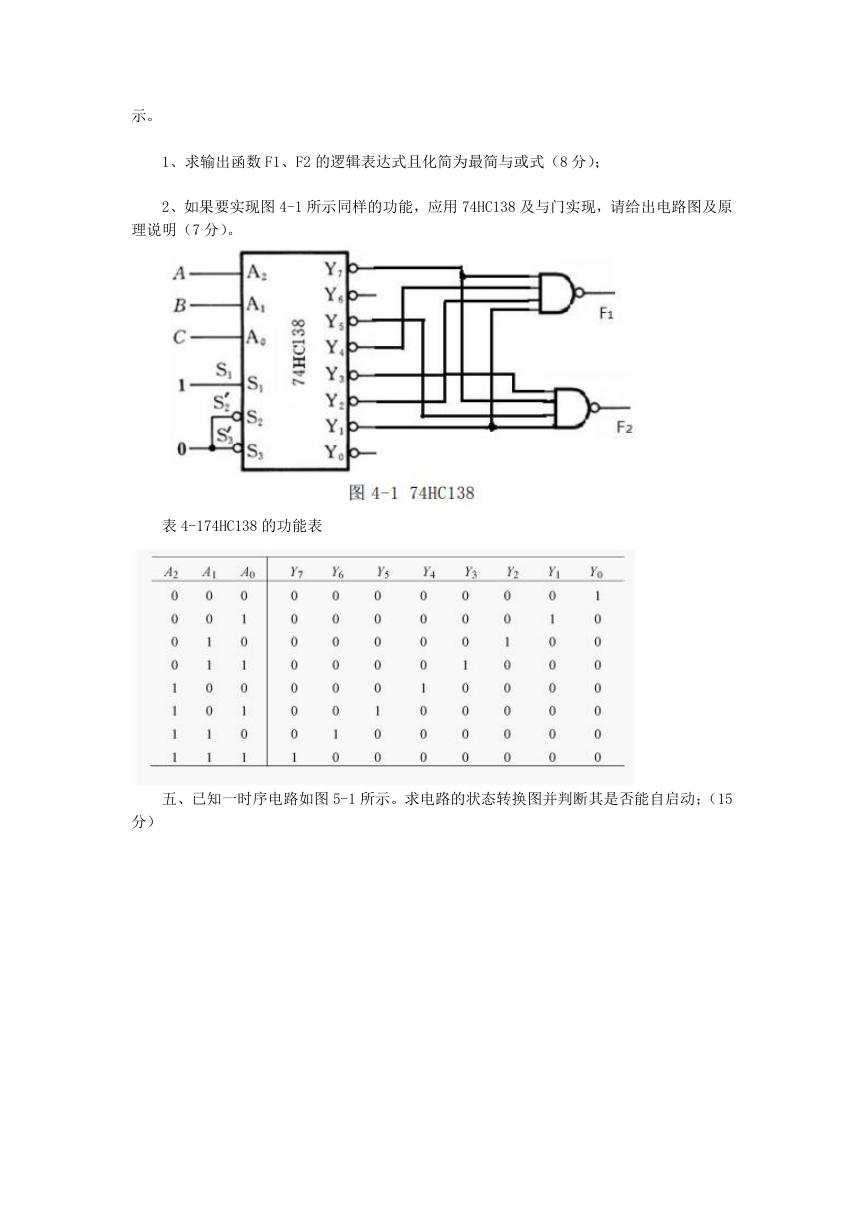

3、化简逻辑函数为最简与或式。三、已知逻辑函数 F(A,B,C,D)的真值表，求解下列问题 1、给出逻辑函数 F(A,B,C,D)的最小项标准式和最大项标准式（10 分）； 2、求解逻辑函数 F(A,B,C,D)的最简与或式并画出其逻辑图（10 分）； 3、将 2 所得结果转换为与非—与非式（5 分）。四、已知电路如图 4-1 所示，其中 74HC138 为 3 线-8 线译码器，其功能表如表 4-1 所

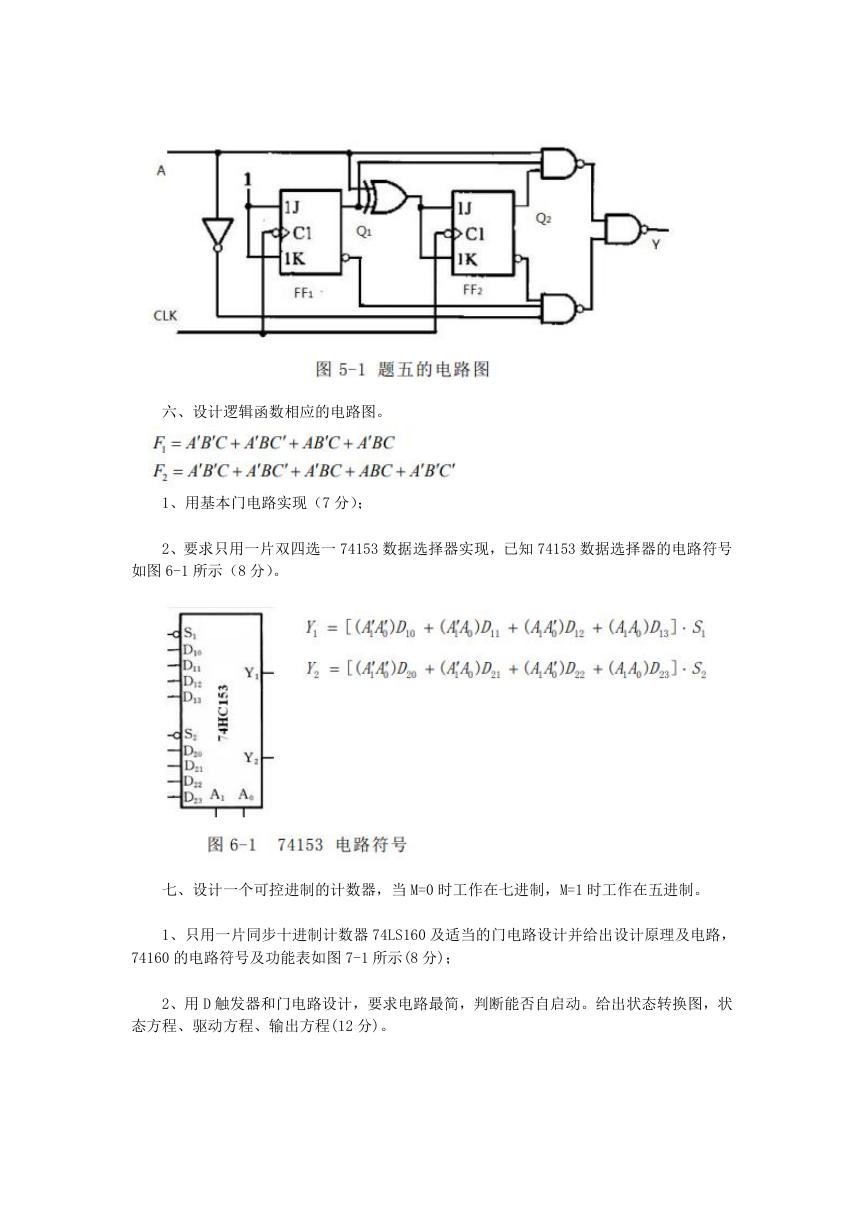

示。 1、求输出函数 F1、F2 的逻辑表达式且化简为最简与或式（8 分）； 2、如果要实现图 4-1 所示同样的功能，应用 74HC138 及与门实现，请给出电路图及原理说明（7 分）。表 4-174HC138 的功能表五、已知一时序电路如图 5-1 所示。求电路的状态转换图并判断其是否能自启动；（15 分）

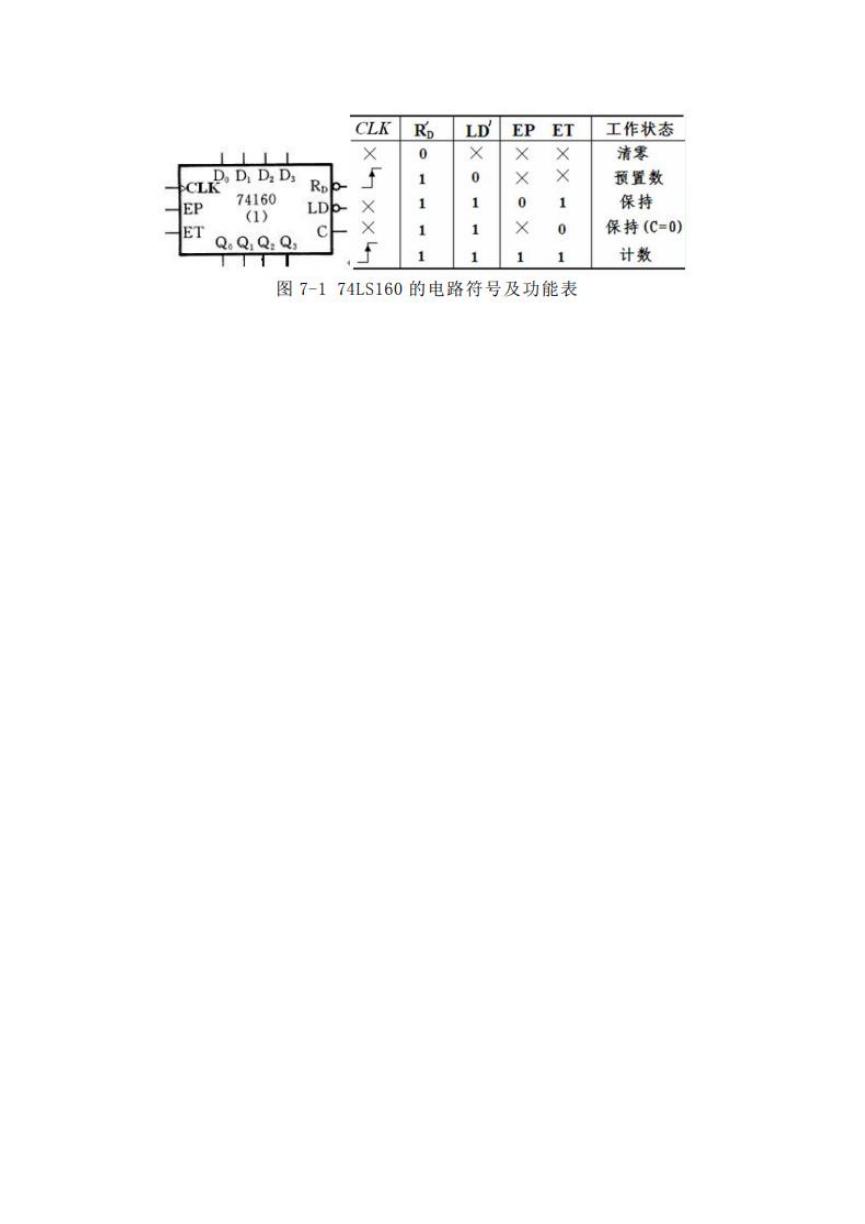

六、设计逻辑函数相应的电路图。 1、用基本门电路实现（7 分）； 2、要求只用一片双四选一 74153 数据选择器实现，已知 74153 数据选择器的电路符号如图 6-1 所示（8 分）。七、设计一个可控进制的计数器，当 M=0 时工作在七进制，M=1 时工作在五进制。 1、只用一片同步十进制计数器 74LS160 及适当的门电路设计并给出设计原理及电路， 74160 的电路符号及功能表如图 7-1 所示(8 分)； 2、用 D 触发器和门电路设计，要求电路最简，判断能否自启动。给出状态转换图，状态方程、驱动方程、输出方程(12 分)。
