2011 年山西太原科技大学机械原理与零件考研真题
一、选择与填空题(每空 2 分,共 26 分)
1.设计带传动时,为了防止____,每种型号的带都规定了带轮的最小直径。
A、小带轮的包角过小
B、带内弯曲应力过大
C、带的离心力过大
D、带的长度过长
2.构件 2 和构件 3 组成移动副,则有关系___
3. 机械工程中,通常利用____的惯性储蓄能量,以越过平面连杆机构的死点位置。
A、主动件
B、连架杆
C、从动件
4.增大轴在剖面过渡处的圆角半径,其优点是____
A、使零件的轴向定位比较可靠
B、降低应力集中,提高轴的疲劳强度
C、使零件的轴向固定比较可靠
5.一齿轮传动装置如图所示,轮 2 主动,轮 1 与轮 3 从动,则轮 2 的齿面接触应力按_
_而变化。
A、对称循环
B、脉动循环
C、不对称循环
D、以上三种都不对

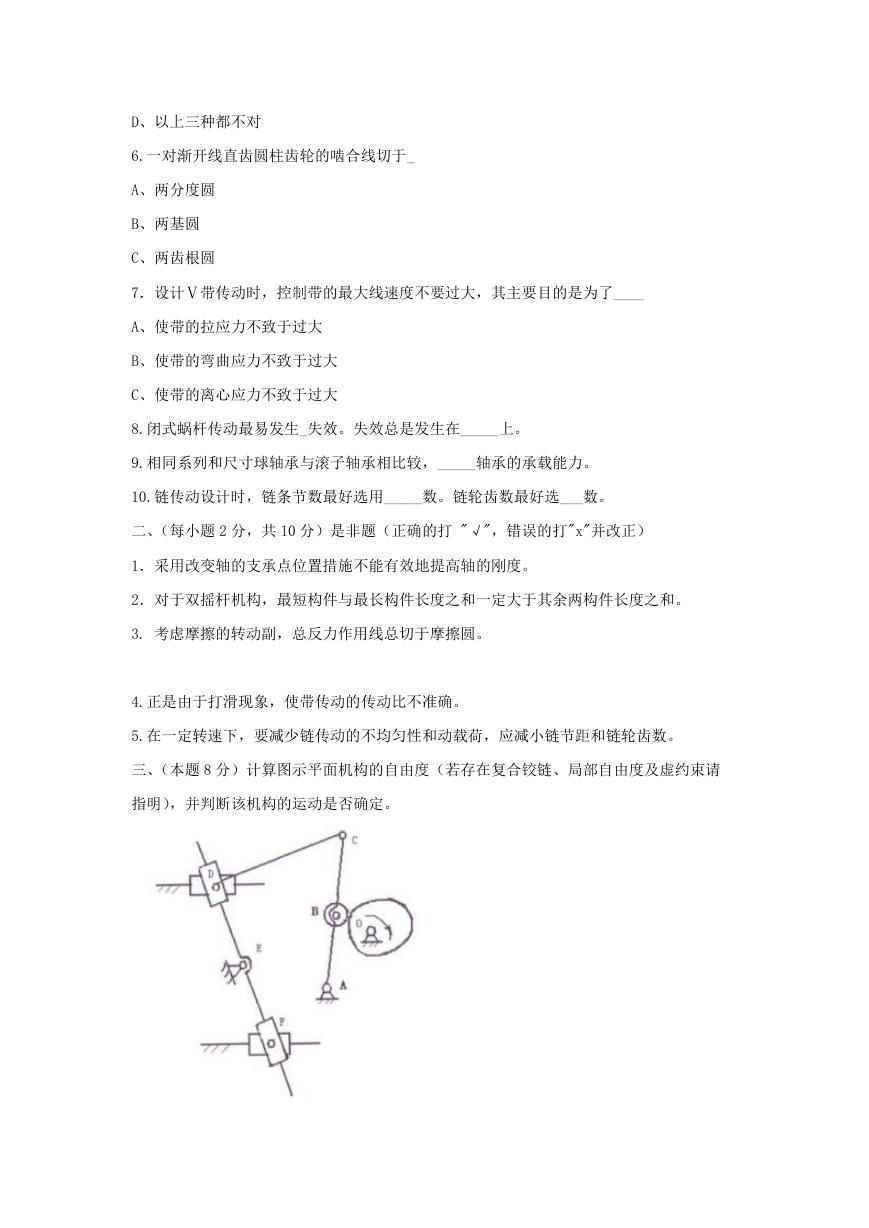

6.一对渐开线直齿圆柱齿轮的啮合线切于_
A、两分度圆
B、两基圆
C、两齿根圆
7.设计Ⅴ带传动时,控制带的最大线速度不要过大,其主要目的是为了____
A、使带的拉应力不致于过大
B、使带的弯曲应力不致于过大
C、使带的离心应力不致于过大
8.闭式蜗杆传动最易发生_失效。失效总是发生在_____上。
9.相同系列和尺寸球轴承与滚子轴承相比较,_____轴承的承载能力。
10.链传动设计时,链条节数最好选用_____数。链轮齿数最好选___数。
二、(每小题 2 分,共 10 分)是非题(正确的打 "√",错误的打"x"并改正)
1.采用改变轴的支承点位置措施不能有效地提高轴的刚度。
2.对于双摇杆机构,最短构件与最长构件长度之和一定大于其余两构件长度之和。
3. 考虑摩擦的转动副,总反力作用线总切于摩擦圆。
4.正是由于打滑现象,使带传动的传动比不准确。
5.在一定转速下,要减少链传动的不均匀性和动载荷,应减小链节距和链轮齿数。
三、(本题 8 分)计算图示平面机构的自由度(若存在复合铰链、局部自由度及虚约束请
指明),并判断该机构的运动是否确定。

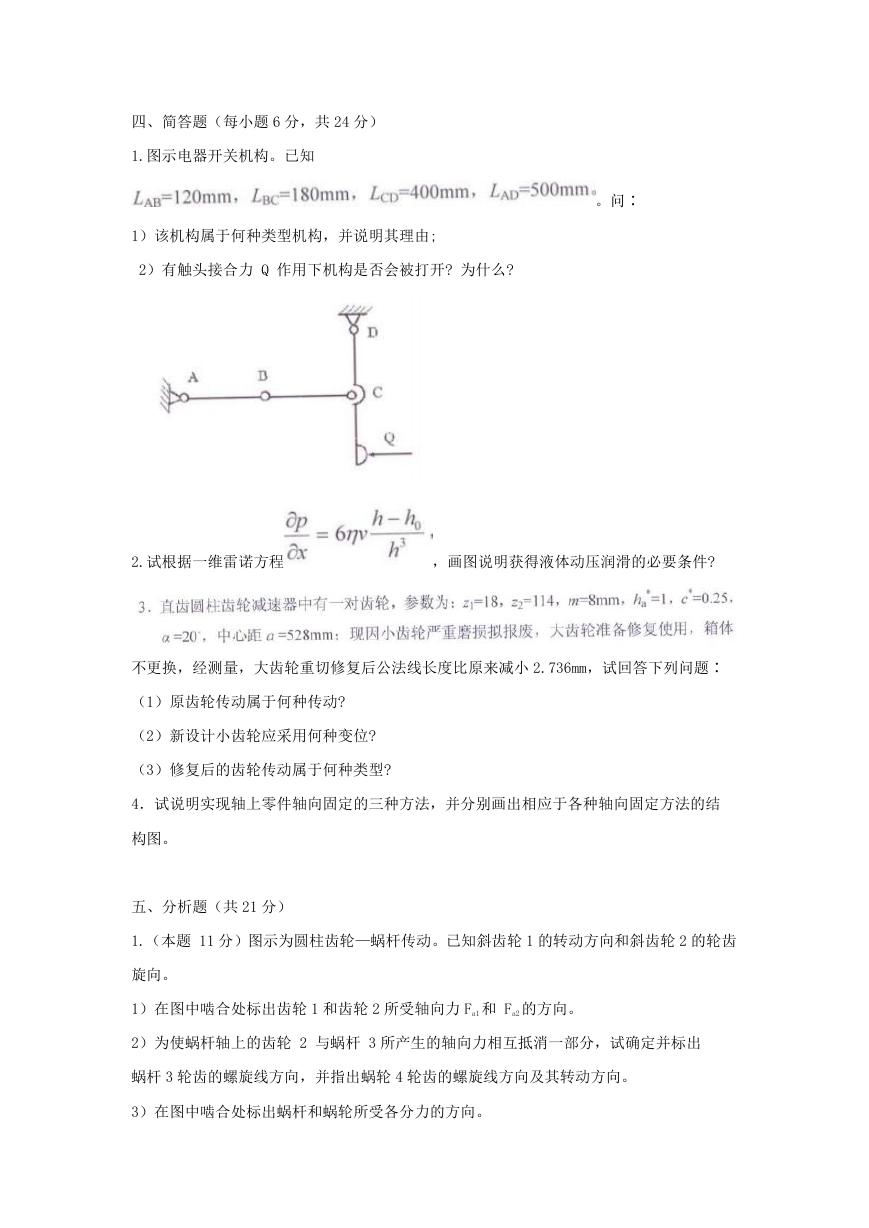

四、简答题(每小题 6 分,共 24 分)
1.图示电器开关机构。已知
1)该机构属于何种类型机构,并说明其理由;
2)有触头接合力 Q 作用下机构是否会被打开? 为什么?
。问∶
2.试根据一维雷诺方程
,画图说明获得液体动压润滑的必要条件?
不更换,经测量,大齿轮重切修复后公法线长度比原来减小 2.736mm,试回答下列问题∶
(1)原齿轮传动属于何种传动?
(2)新设计小齿轮应采用何种变位?
(3)修复后的齿轮传动属于何种类型?
4.试说明实现轴上零件轴向固定的三种方法,并分别画出相应于各种轴向固定方法的结
构图。
五、分析题(共 21 分)
1.(本题 11 分)图示为圆柱齿轮—蜗杆传动。已知斜齿轮 1 的转动方向和斜齿轮 2 的轮齿
旋向。
1)在图中啮合处标出齿轮 1 和齿轮 2 所受轴向力 Fa1 和 Fa2 的方向。
2)为使蜗杆轴上的齿轮 2 与蜗杆 3 所产生的轴向力相互抵消一部分,试确定并标出
蜗杆 3 轮齿的螺旋线方向,并指出蜗轮 4 轮齿的螺旋线方向及其转动方向。
3)在图中啮合处标出蜗杆和蜗轮所受各分力的方向。

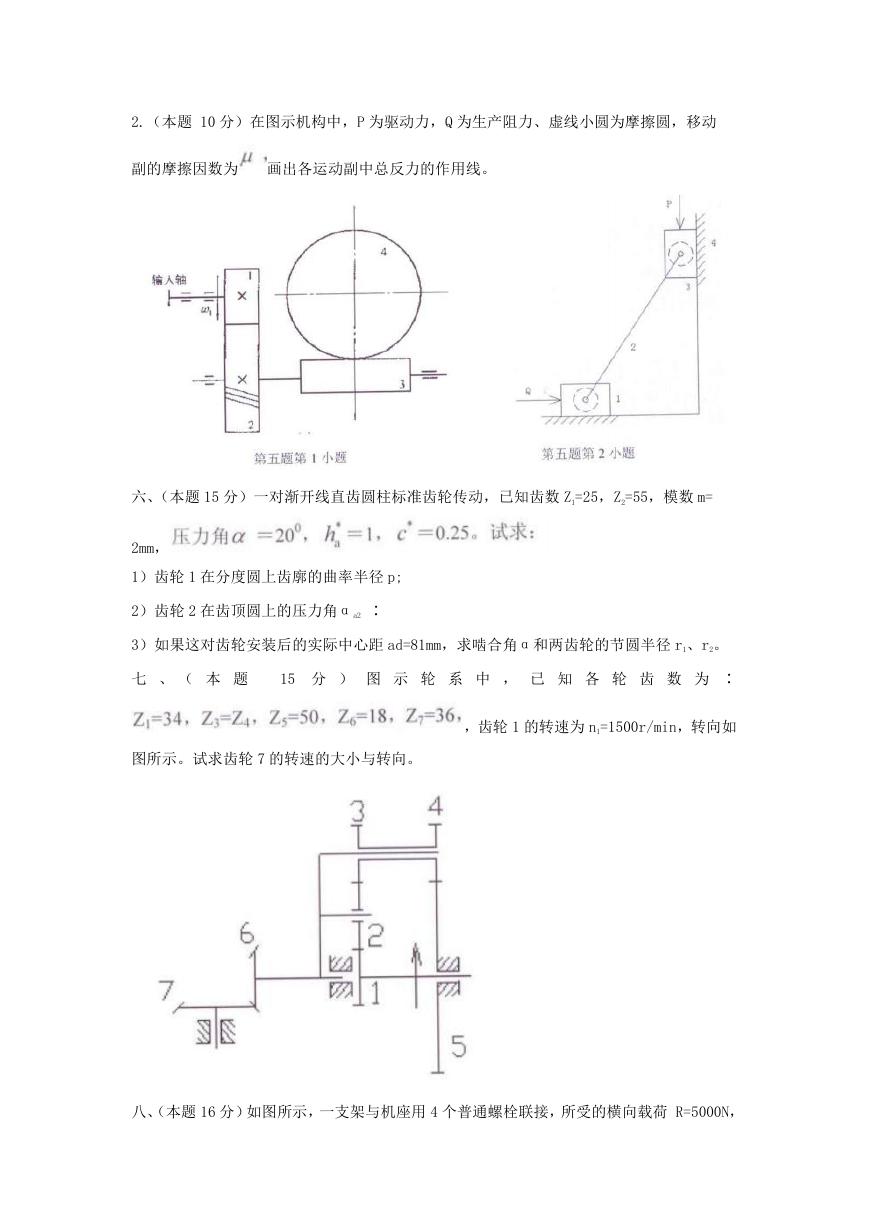

2.(本题 10 分)在图示机构中,P 为驱动力,Q 为生产阻力、虚线小圆为摩擦圆,移动
副的摩擦因数为 画出各运动副中总反力的作用线。
六、(本题 15 分)一对渐开线直齿圆柱标准齿轮传动,已知齿数 Z1=25,Z2=55,模数 m=
2mm,
1)齿轮 1 在分度圆上齿廓的曲率半径 p;
2)齿轮 2 在齿顶圆上的压力角αa2 ∶
3)如果这对齿轮安装后的实际中心距 ad=81mm,求啮合角α和两齿轮的节圆半径 r1、r2。
七 、 ( 本 题
15 分 ) 图 示 轮 系 中 , 已 知 各 轮 齿 数 为 ∶
图所示。试求齿轮 7 的转速的大小与转向。
,齿轮 1 的转速为 n1=1500r/min,转向如

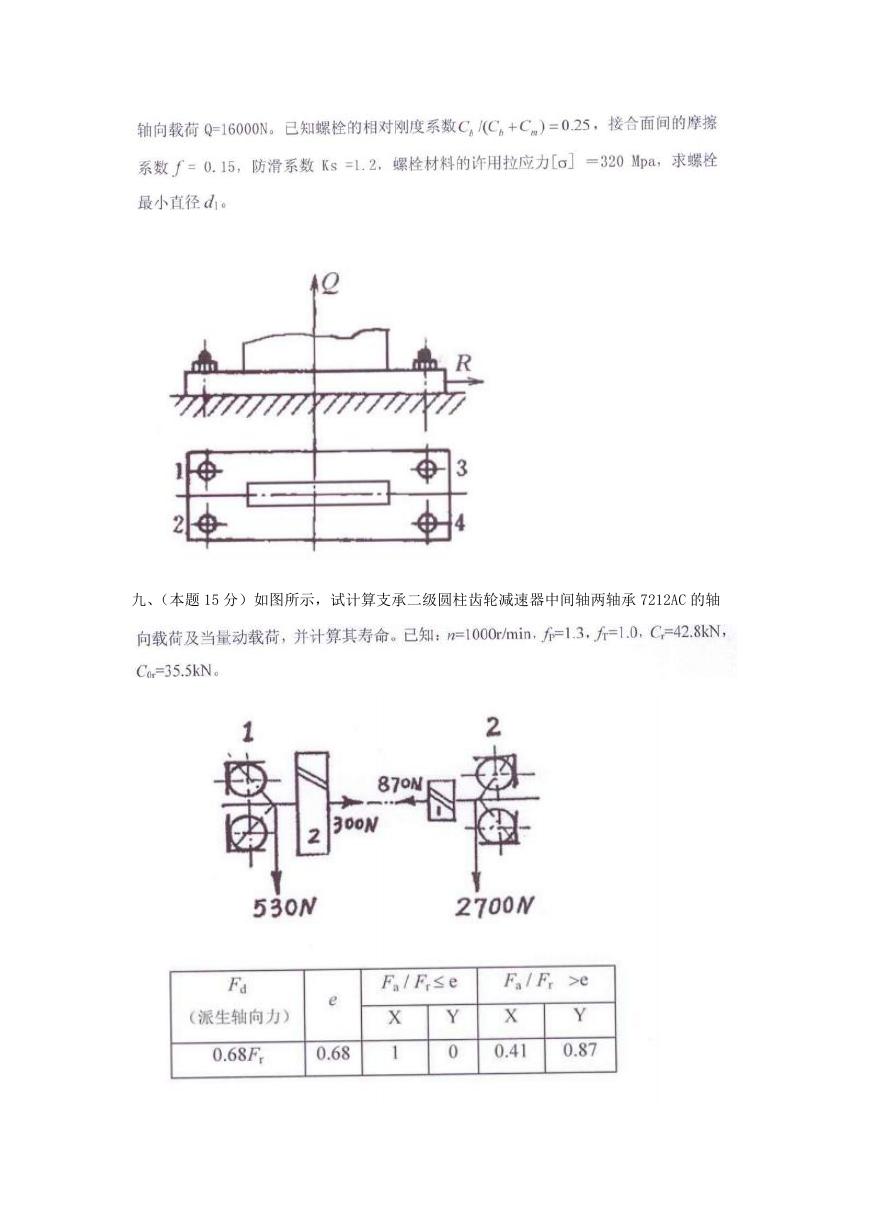

八、(本题 16 分)如图所示,一支架与机座用 4 个普通螺栓联接,所受的横向载荷 R=5000N,
九、(本题 15 分)如图所示,试计算支承二级圆柱齿轮减速器中间轴两轴承 7212AC 的轴
