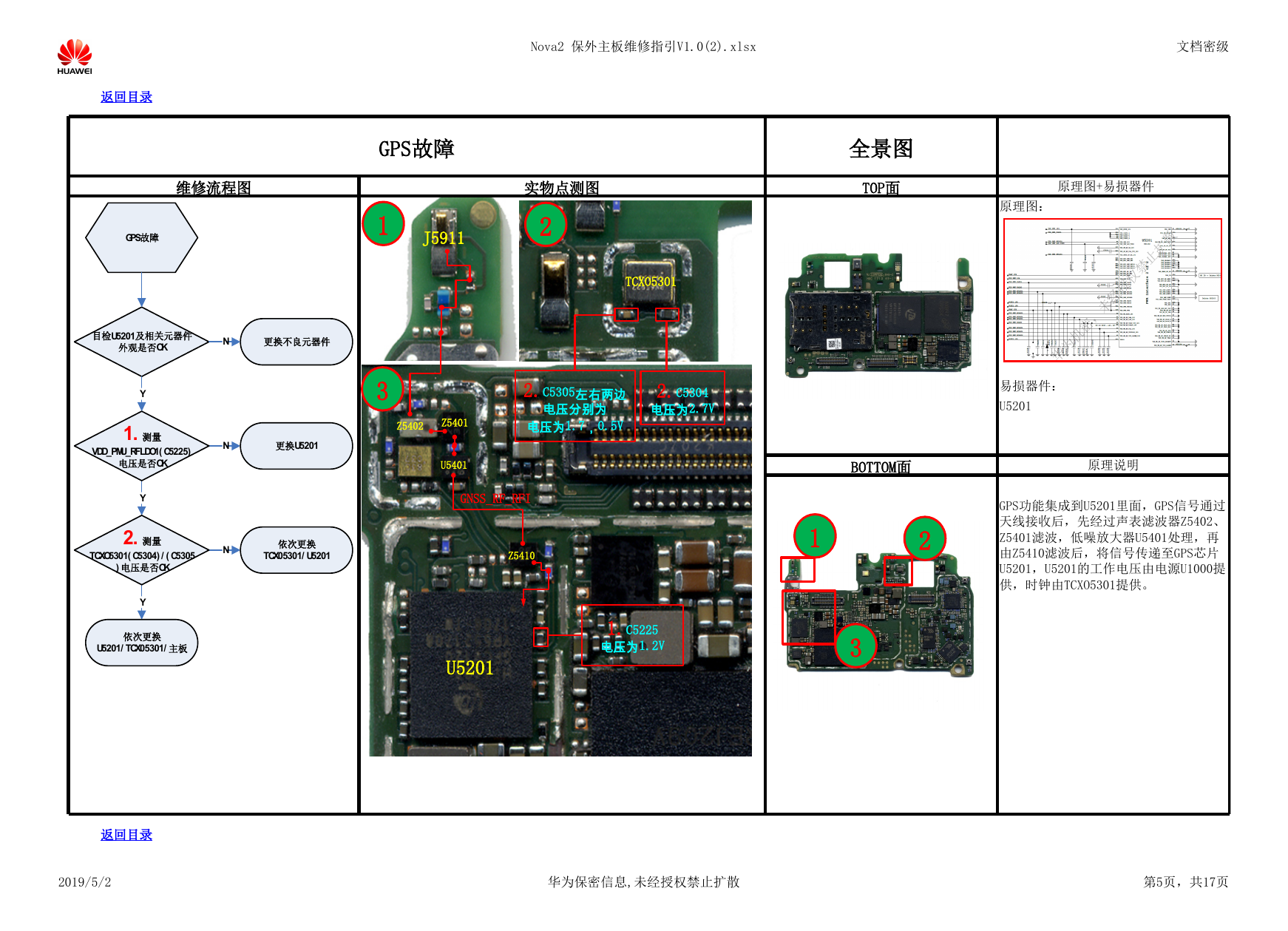

Nova2 保外主板维修指引V1.0(2).xlsx 文档密级 返回目录 GPS故障 维修流程图 实物点测图 1 J5911 2 TCXO5301 全景图 TOP面 原理图+易损器件 原理图： 3 Z5402 Z5401 U5401 2.C5305左右两边 电压分别为 电压为1.7，0.5V GNSS_RF_RFI Z5410 U5201 2.C5304 电压为2.7V 易损器件： U5201 BOTTOM面 原理说明 1 2 GPS功能集成到U5201里面，GPS信号通过 天线接收后，先经过声表滤波器Z5402、 Z5401滤波，低噪放大器U5401处理，再 由Z5410滤波后，将信号传递至GPS芯片 U5201，U5201的工作电压由电源U1000提 供，时钟由TCXO5301提供。 1.C5225 电压为1.2V 3 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第5页，共17页 GPS故障目检U5201及相关元器件外观是否OK更换不良元器件NYNYNY1.测量VDD_PMU_RFLDO1(C5225)电压是否OK2.测量TCXO5301(C5304)/(C5305)电压是否OK更换U5201依次更换TCX05301/U5201依次更换U5201/TCX05301/主板
