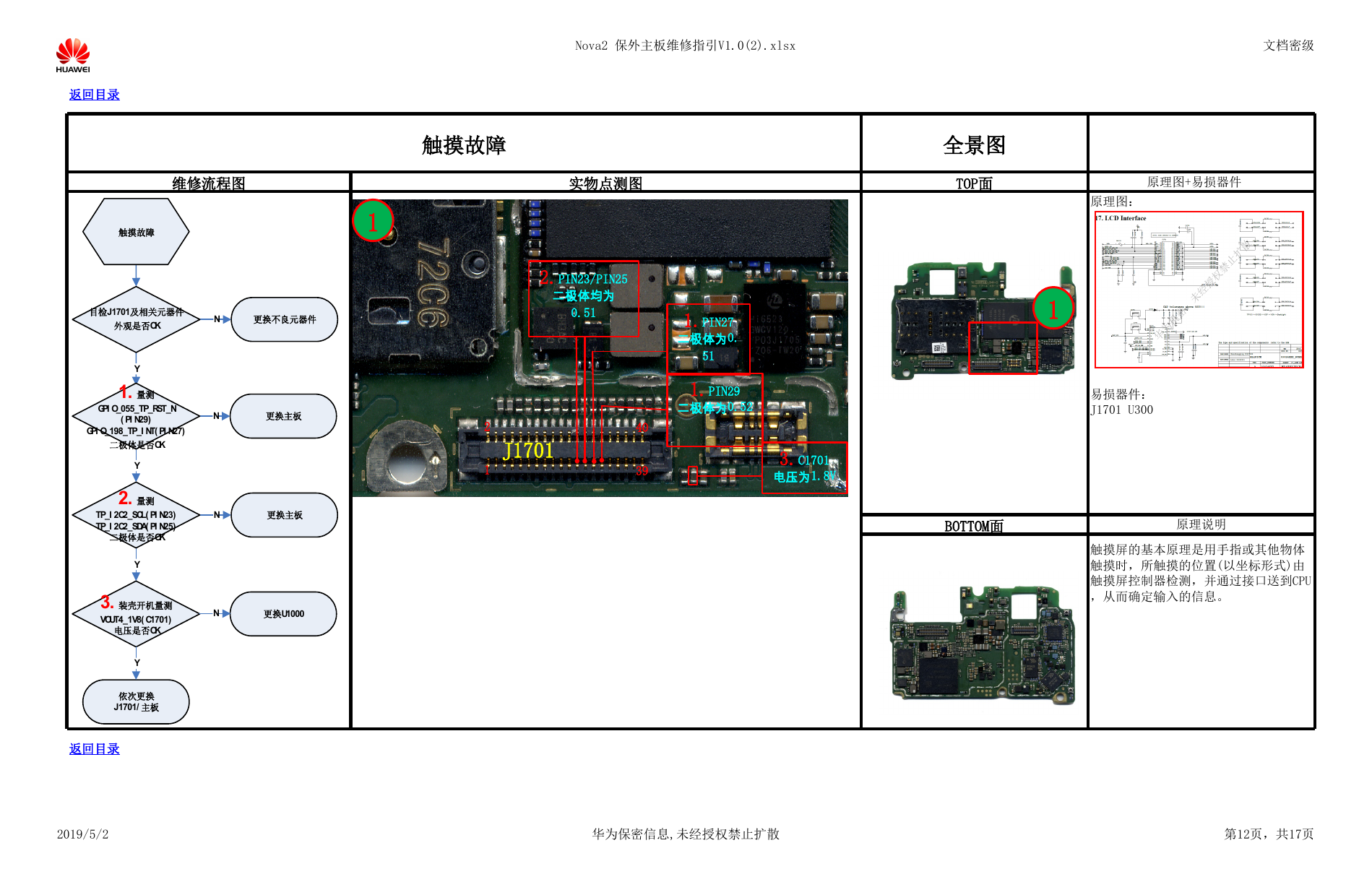

Nova2 保外主板维修指引V1.0(2).xlsx 文档密级 返回目录 维修流程图 实物点测图 触摸故障 1 2.PIN23/PIN25 二极体均为 0.51 1.PIN27 二极体为0. 51 1.PIN29 二极体为0.52 2 1 J1701 40 39 3.C1701 电压为1.8V 全景图 TOP面 原理图+易损器件 原理图： 1 易损器件： J1701 U300 BOTTOM面 原理说明 触摸屏的基本原理是用手指或其他物体 触摸时，所触摸的位置(以坐标形式)由 触摸屏控制器检测，并通过接口送到CPU ，从而确定输入的信息。 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第12页，共17页 N更换不良元器件YN更换主板触摸故障目检J1701及相关元器件外观是否OK更换主板YYN1.量测 GPIO_055_TP_RST_N(PIN29)GPIO_198_TP_INT(PIN27)二极体是否OK2.量测 TP_I2C2_SCL(PIN23)TP_I2C2_SDA(PIN25)二极体是否OK依次更换J1701/主板3.装壳开机量测 VOUT4_1V8(C1701)电压是否OK更换U1000YN
