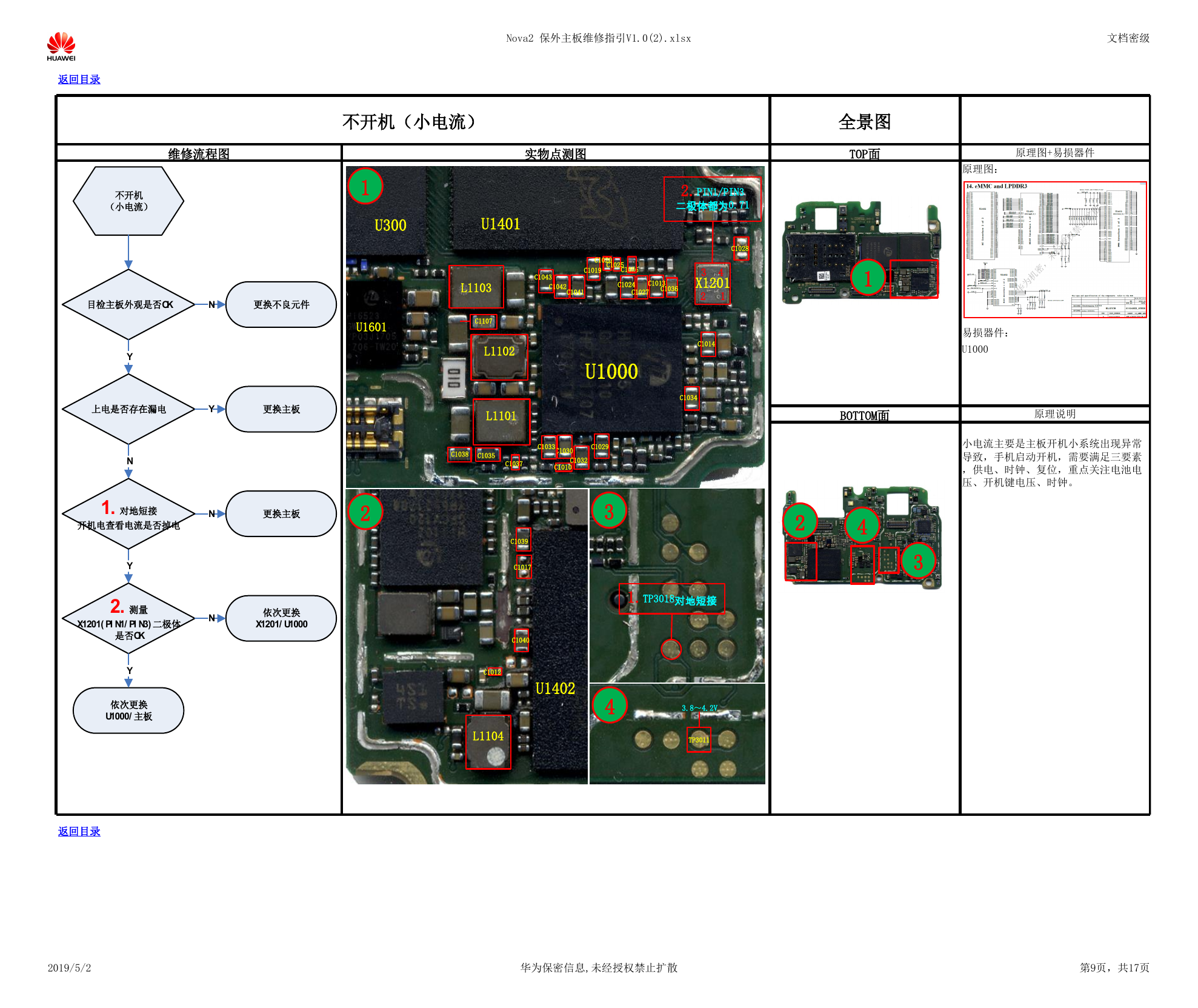

Nova2 保外主板维修指引V1.0(2).xlsx 文档密级 返回目录 不开机（小电流） 维修流程图 实物点测图 1 U300 U1401 2.PIN1/PIN3 二极体都为0.71 U1601 2 C1020 C1025 C1026 C1043 C1019 C1042 C1041 C1024 C1027 C1013 C1036 C1028 3 4 X1201 2 1 C1014 U1000 C1034 L1103 C1107 L1102 L1101 C1038 C1035 C1033 C1030 C1029 C1037 C1032 C1010 C1039 C1017 C1040 U1402 C1012 L1104 3 4 1.TP3018对地短接 3.8～4.2V TP3011 全景图 TOP面 1 原理图+易损器件 原理图： 易损器件： U1000 BOTTOM面 原理说明 小电流主要是主板开机小系统出现异常 导致，手机启动开机，需要满足三要素 ，供电、时钟、复位，重点关注电池电 压、开机键电压、时钟。 2 4 3 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第9页，共17页 不开机（小电流）目检主板外观是否OK更换不良元件N依次更换U1000/主板N2.测量X1201(PIN1/PIN3)二极体是否OK依次更换X1201/U1000YNYY上电是否存在漏电更换主板YN1.对地短接开机电查看电流是否掉电更换主板
