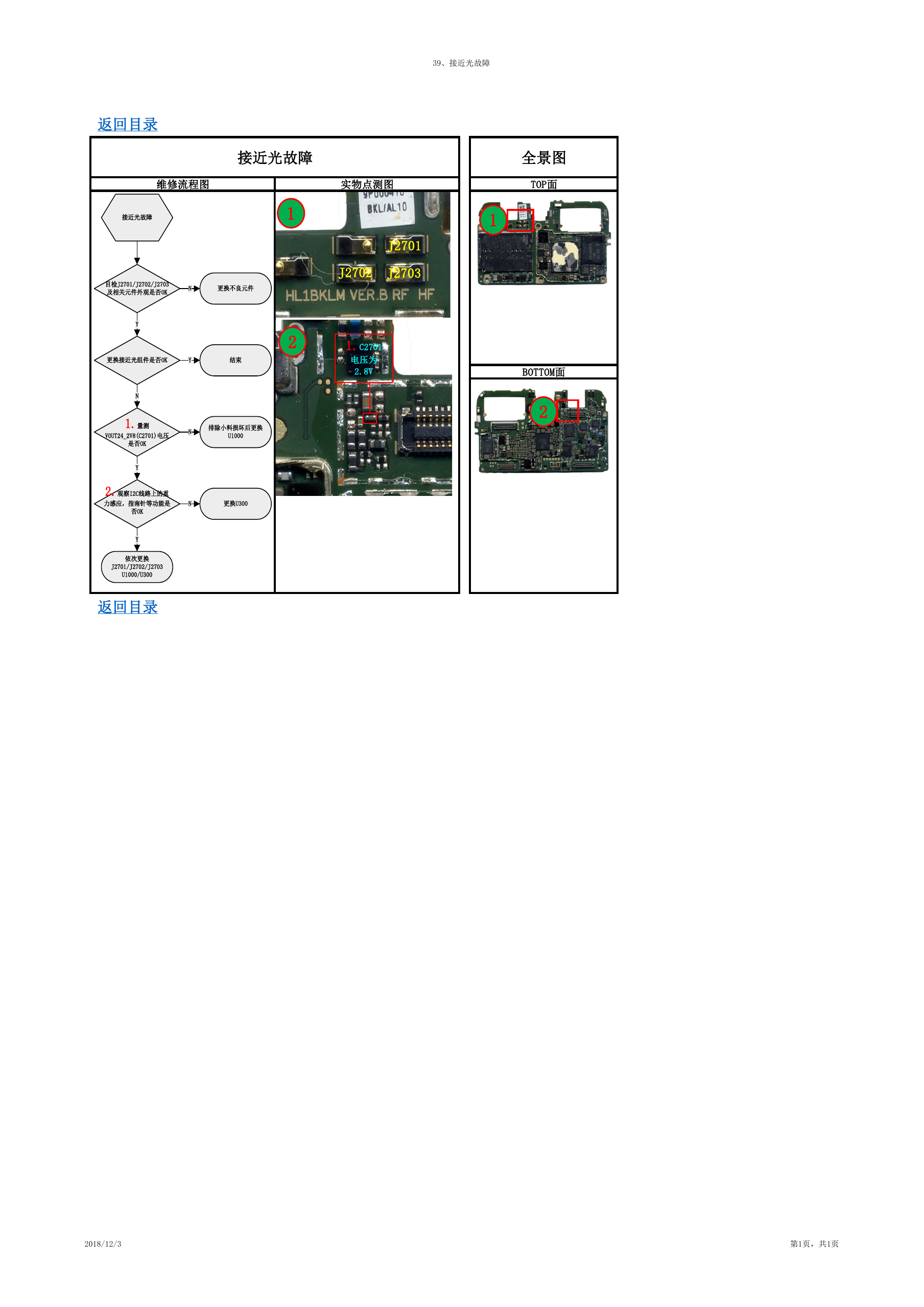

39、接近光故障 全景图 TOP面 1 BOTTOM面 2 返回目录 接近光故障 维修流程图 实物点测图 1 2 J2701 J2702 J2703 1.C2701 电压为 2.8V 接近光故障 目检J2701/J2702/J2703 及相关元件外观是否OK N 更换不良元件 Y 更换接近光组件是否OK Y 结束 N 1.量测 VOUT24_2V8(C2701)电压 是否OK Y 2.观察I2C线路上的重 N 排除小料损坏后更换 U1000 力感应，指南针等功能是 N 更换U300 否OK Y 依次更换 J2701/J2702/J2703 U1000/U300 返回目录 2018/12/3 第1页，共1页
