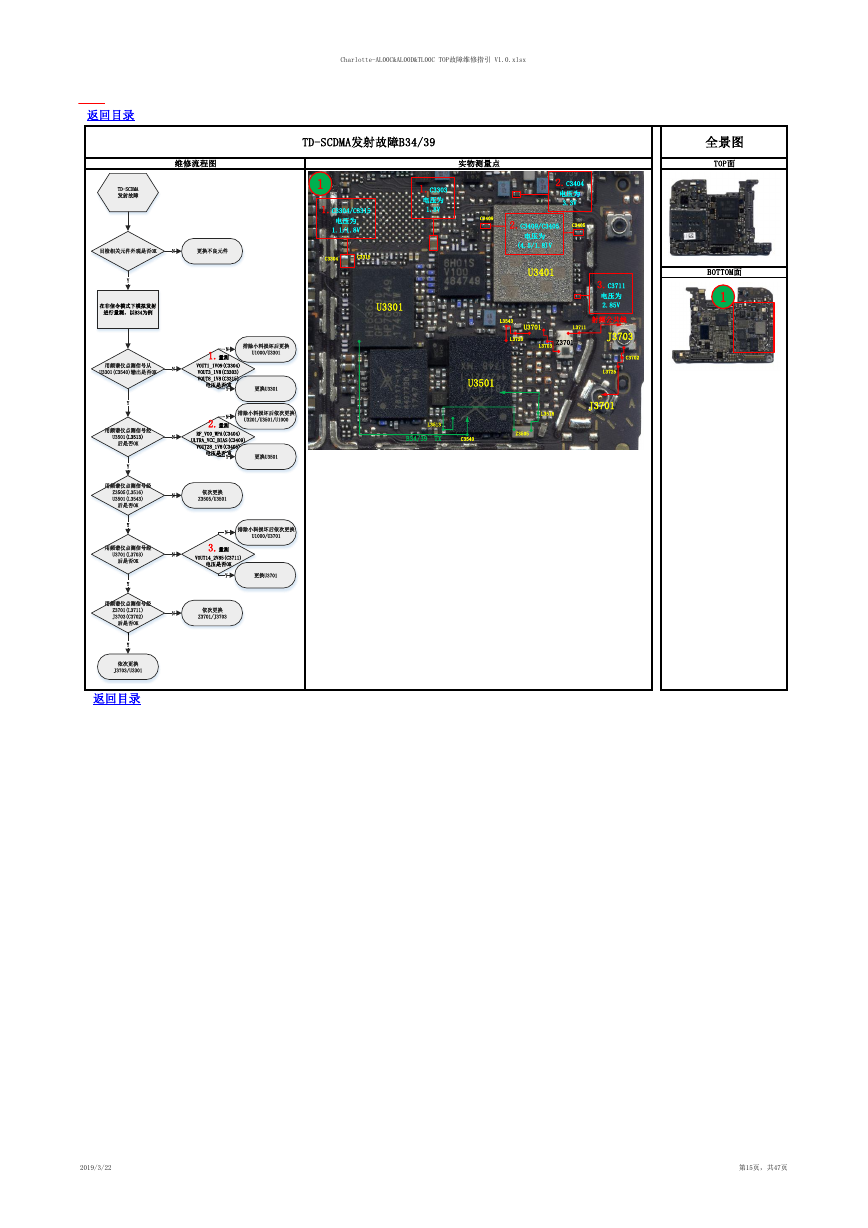

Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx 返回目录 TD-SCDMA发射故障B34/39 维修流程图 实物测量点 1 1.C3304/C3315 电压为 1.1/1.8V C3304 C3315 U3301 1.C3303 电压为 1.8V 2.C3404 电压为 3.3V C3409 2.C3409/C3405 C3405 电压为 (4.5/1.8)V U3401 L3543 U3701 L3711 L3720 Z3701 L3703 3.C3711 电压为 2.85V 射频公共线 J3703 C3702 L3725 U3501 J3701 L3516 L3513 B34/39 TX C3540 Z3505 全景图 TOP面 BOTTOM面 1 返回目录 2019/3/22 第15页，共47页 YN更换U3301排除小料损坏后更换U1000/U3301TD-SCDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B34为例用频谱仪点测信号从U3301(C3540)输出是否OK1.量测VOUT1_1V09(C3304) VOUT3_1V8(C3303)VOUT8_1V8(C3315)电压是否OKYYNN用频谱仪点测信号经Z3701(L3711)J3703(C3702)后是否OKN用频谱仪点测信号经U3501(L3513)后是否OKN2.量测RF_VO0_WPA(C3404)ULTRA_VCC_BIAS(C3409)VOUT28_1V8(C3405)电压是否OK排除小料损坏后依次更换U3201/U3501/U1000N更换U3501Y用频谱仪点测信号经U3701(L3703)后是否OKNY依次更换Z3701/J3703Y排除小料损坏后依次更换U1000/U37013.量测VOUT14_2V85(C3711)电压是否OK依次更换J3703/U3301N更换U3701YY用频谱仪点测信号经Z3505(L3516)U3501(L3543)后是否OKYN依次更换Z3505/U3501
