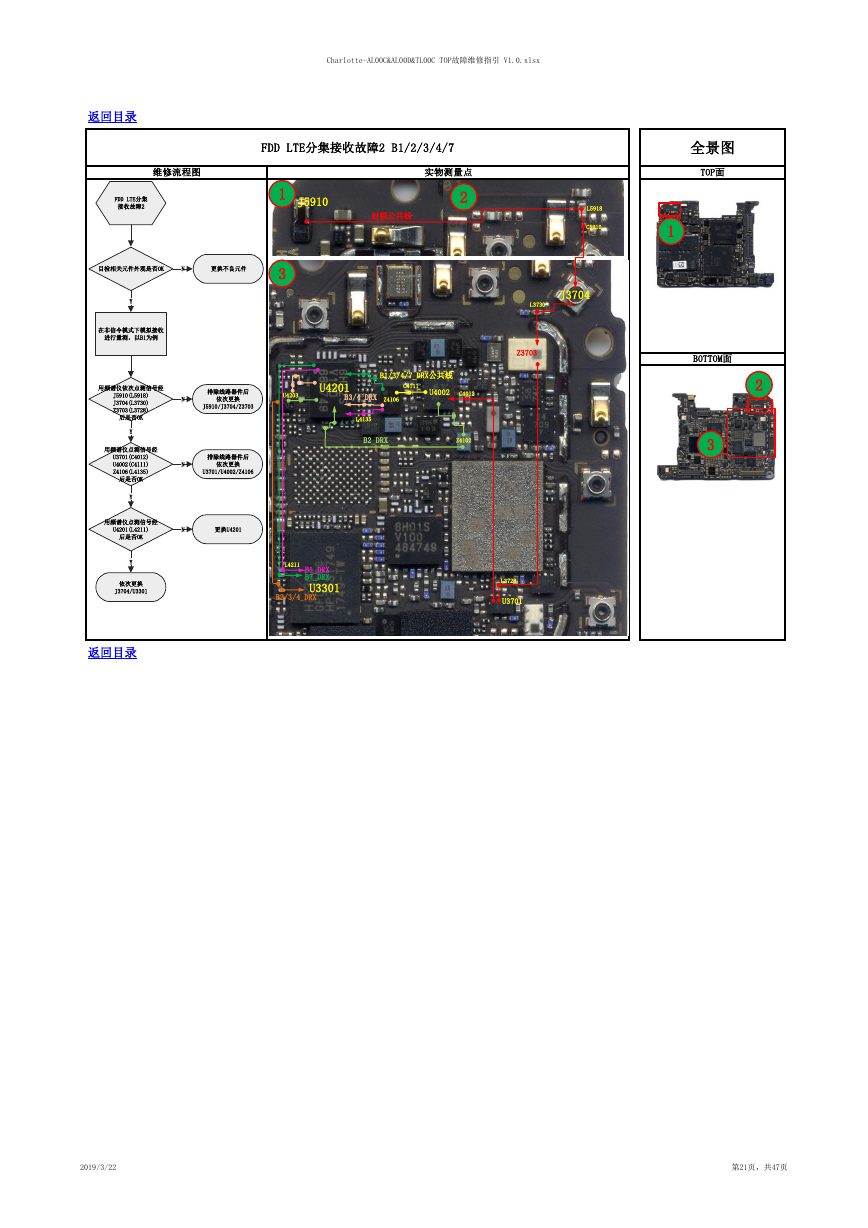

Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx FDD LTE分集接收故障2 B1/2/3/4/7 实物测量点 2 J5910 射频公共线 1 3 B1/3/4/7_DRX公共线 U4203 U4201 B3/4_DRX Z4106 C4111 U4002 C4012 L4135 B2_DRX Z4102 L4211 B1_DRX B7_DRX U3301 B2/3/4_DRX 全景图 TOP面 L5918 C5910 1 J3704 L3730 Z3703 BOTTOM面 3 2 L3728 U3701 返回目录 维修流程图 返回目录 2019/3/22 第21页，共47页 FDD LTE分集接收故障2目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B1为例用频谱仪依次点测信号经J5910(L5918)J3704(L3730)Z3703(L3728)后是否OKYY排除线路器件后依次更换J5910/J3704/Z3703N用频谱仪点测信号经U3701(C4012)U4002(C4111)Z4106(L4135)后是否OKY排除线路器件后依次更换U3701/U4002/Z4106N用频谱仪点测信号经U4201(L4211)后是否OK更换U4201N依次更换J3704/U3301Y
