华为P20Pro 原厂图 维修流程图 受话故障.pdf

发布时间：2022-03-29 发布人：admin 分类：说明书 资料大小：0.22M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

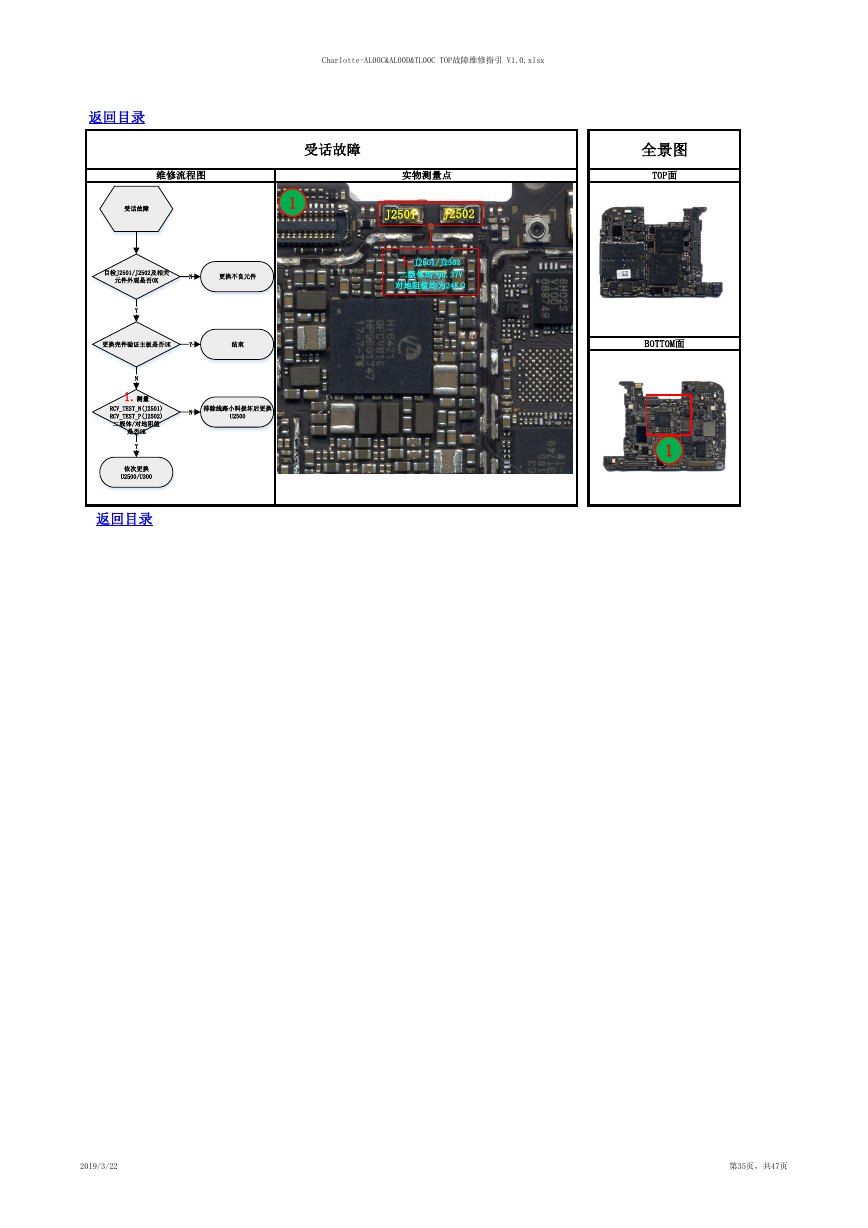

    Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx 返回目录 受话故障 维修流程图 实物测量点 全景图 TOP面 1 J2501 J2502 1.J2501/J2502 二级体均为0.37V 对地阻值均为24KΩ BOTTOM面 1 返回目录 2019/3/22 第35页，共47页 受话故障目检J2501/J2502及相关元件外观是否OK更换不良元件更换壳件验证主板是否OK结束NYYN1.测量RCV_TEST_N(J2501)RCV_TEST_P(J2502)二极体/对地阻值是否OKYN排除线路小料损坏后更换U2500依次更换U2500/U300
