广州周立功单片机发展有限公司 Tel 020 38730976 38730977 Fax 38730925 http://www.zlgmcu.com 目录 1 CSI24WC0 1/02/04/08/16 ……………………………….2-10 2 CSI24WC32/64…………………………………………...11-18 3 CSI24WC128. ……………………………..…………….19-26 4 CSI24WC256. ………………………….….…………….27-34 1

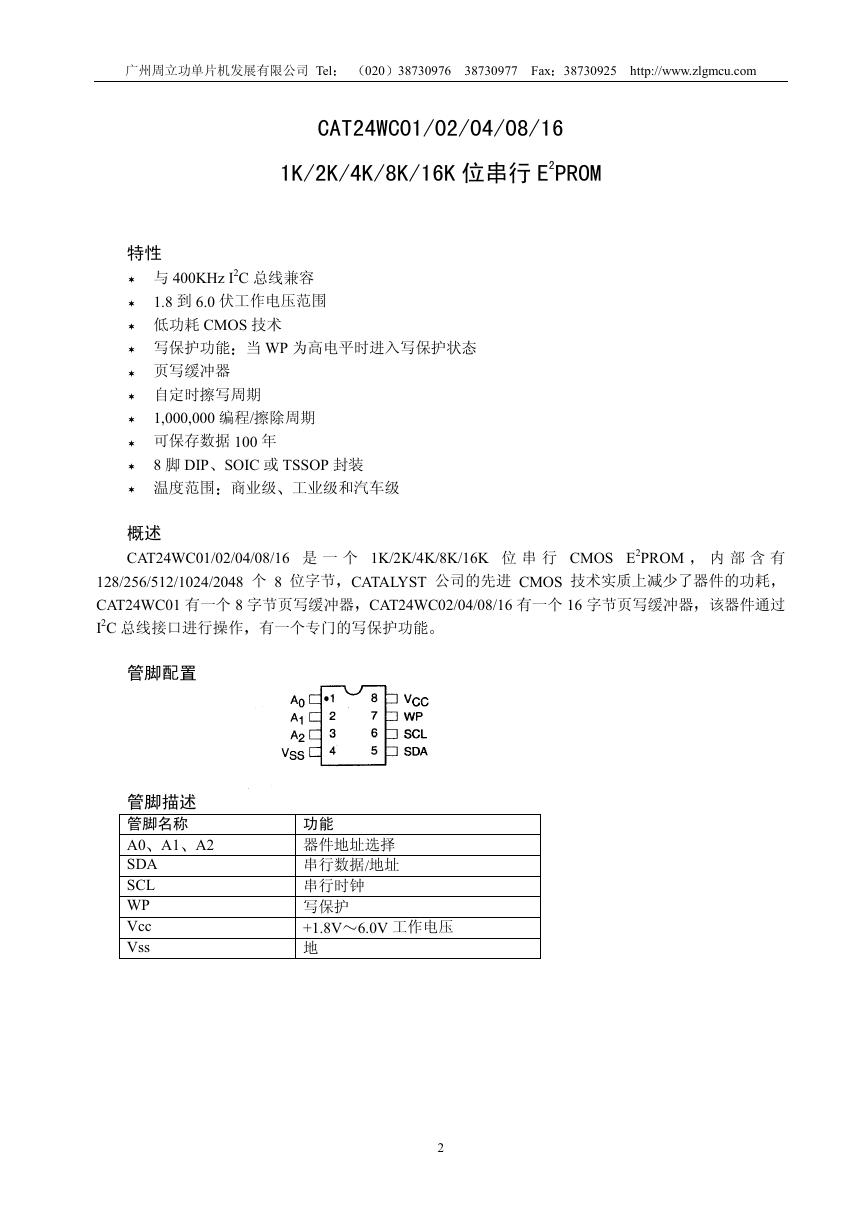

广州周立功单片机发展有限公司 Tel 020 38730976 38730977 Fax 38730925 http://www.zlgmcu.com CAT24WC01/02/04/08/16 1K/2K/4K/8K/16K 位串行 E2PROM 特性与 400KHz I2C 总线兼容 1.8 到 6.0 伏工作电压范围低功耗 CMOS 技术写保护功能当 WP 为高电平时进入写保护状态页写缓冲器自定时擦写周期 1,000,000 编程/擦除周期可保存数据 100 年 8 脚 DIP SOIC 或 TSSOP 封装温度范围商业级工业级和汽车级概述 CAT24WC01/02/04/08/16 是一个 1K/2K/4K/8K/16K 位串行 CMOS E2PROM 内部含有 128/256/512/1024/2048 个 8 位字节 CATALYST 公司的先进 CMOS 技术实质上减少了器件的功耗 CAT24WC01 有一个 8 字节页写缓冲器 CAT24WC02/04/08/16 有一个 16 字节页写缓冲器该器件通过 I2C 总线接口进行操作有一个专门的写保护功能管脚配置管脚描述管脚名称 A0 A1 A2 SDA SCL WP Vcc Vss 功能器件地址选择串行数据/地址串行时钟写保护 +1.8V 6.0V 工作电压地 2

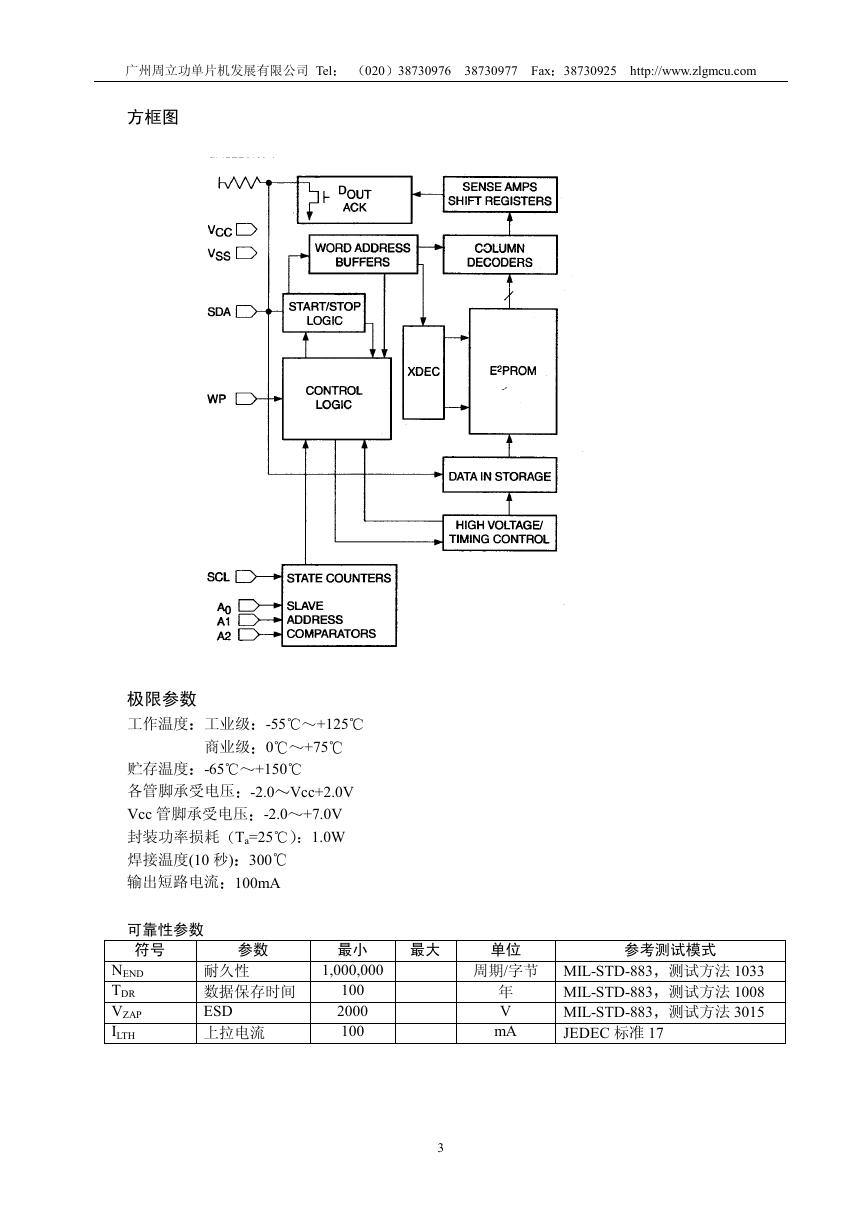

广州周立功单片机发展有限公司 Tel 020 38730976 38730977 Fax 38730925 http://www.zlgmcu.com 方框图 +125 +75 极限参数工作温度工业级 -55 商业级 0 贮存温度 -65 各管脚承受电压 -2.0 Vcc+2.0V +150 Vcc 管脚承受电压 -2.0 +7.0V 封装功率损耗 Ta=25 1.0W 焊接温度(10 秒) 300 输出短路电流 100mA 可靠性参数符号 NEND TDR VZAP ILTH 参数耐久性数据保存时间 ESD 上拉电流最小 1,000,000 100 2000 100 最大单位参考测试模式周期/字节 MIL-STD-883 测试方法 1033 MIL-STD-883 测试方法 1008 MIL-STD-883 测试方法 3015 JEDEC 标准 17 年 V mA 3

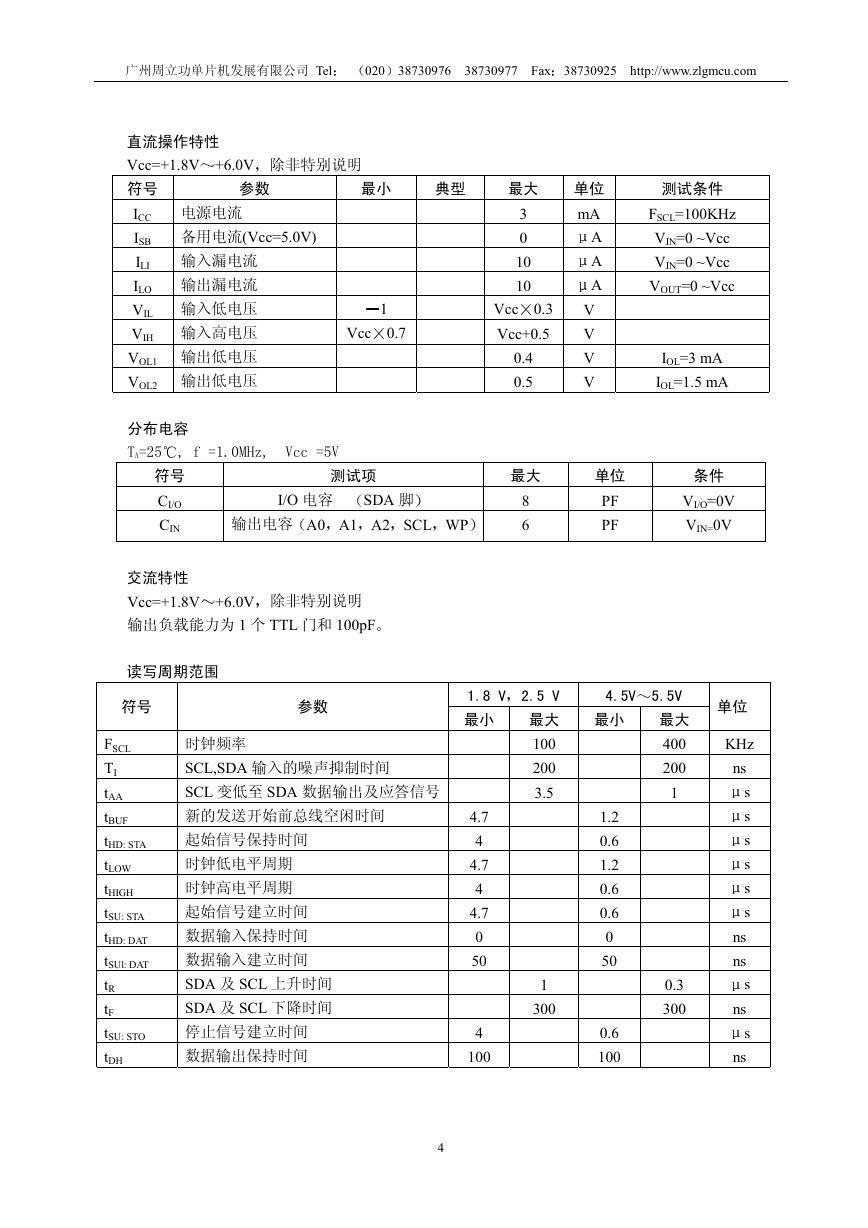

广州周立功单片机发展有限公司 Tel 020 38730976 38730977 Fax 38730925 http://www.zlgmcu.com 参数备用电流(Vcc=5.0V) 直流操作特性 Vcc=+1.8V +6.0V 除非特别说明符号 ICC 电源电流 ISB ILI 输入漏电流 ILO 输出漏电流 VIL 输入低电压 VIH 输入高电压 VOL1 输出低电压 VOL2 输出低电压最小 1 Vcc 0.7 典型最大 3 0 10 10 Vcc 0.3 Vcc+0.5 0.4 0.5 单位 mA A A A V V V V 测试条件 FSCL=100KHz VIN=0 ~Vcc VIN=0 ~Vcc VOUT=0 ~Vcc IOL=3 mA IOL=1.5 mA 分布电容 TA=25 , f =1.0MHz, Vcc =5V 符号 CI/O CIN 测试项 I/O 电容 SDA 脚输出电容 A0 A1 A2 SCL WP 最大 8 6 单位 PF PF 条件 VI/O=0V VIN=0V 交流特性 Vcc=+1.8V +6.0V 除非特别说明输出负载能力为 1 个 TTL 门和 100pF 读写周期范围符号参数 FSCL TI tAA tBUF tHD: STA tLOW tHIGH tSU: STA tHD: DAT tSUl: DAT tR tF tSU: STO tDH 时钟频率 SCL,SDA 输入的噪声抑制时间 SCL 变低至 SDA 数据输出及应答信号新的发送开始前总线空闲时间起始信号保持时间时钟低电平周期时钟高电平周期起始信号建立时间数据输入保持时间数据输入建立时间 SDA 及 SCL 上升时间 SDA 及 SCL 下降时间停止信号建立时间数据输出保持时间 4 4.5V 2.5 V 1.8 V 5.5V 最小最大最小最大 400 200 1 0.3 300 100 200 3.5 1 300 1.2 0.6 1.2 0.6 0.6 0 50 0.6 100 4.7 4 4.7 4 4.7 0 50 4 100 单位 KHz ns s s s s s s ns ns s ns s ns

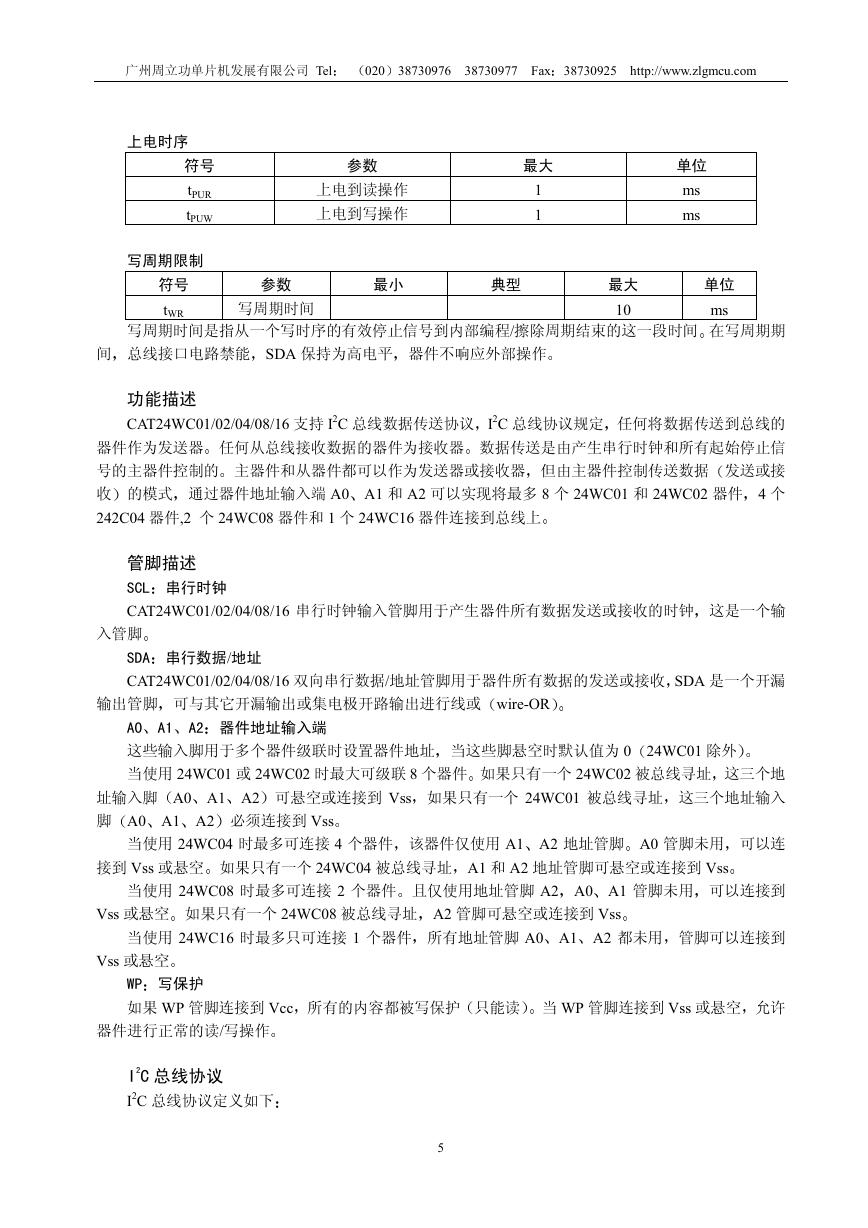

广州周立功单片机发展有限公司 Tel 020 38730976 38730977 Fax 38730925 http://www.zlgmcu.com 上电时序符号 tPUR tPUW 写周期限制参数上电到读操作上电到写操作最大 1 1 单位 ms ms 符号 tWR 参数写周期时间最小典型最大 10 单位 ms 写周期时间是指从一个写时序的有效停止信号到内部编程/擦除周期结束的这一段时间在写周期期间总线接口电路禁能 SDA 保持为高电平器件不响应外部操作功能描述 CAT24WC01/02/04/08/16 支持 I2C 总线数据传送协议 I2C 总线协议规定任何将数据传送到总线的器件作为发送器任何从总线接收数据的器件为接收器数据传送是由产生串行时钟和所有起始停止信号的主器件控制的主器件和从器件都可以作为发送器或接收器但由主器件控制传送数据发送或接收的模式通过器件地址输入端 A0 A1 和 A2 可以实现将最多 8 个 24WC01 和 24WC02 器件 4 个 242C04 器件,2 个 24WC08 器件和 1 个 24WC16 器件连接到总线上管脚描述 SCL 串行时钟 CAT24WC01/02/04/08/16 串行时钟输入管脚用于产生器件所有数据发送或接收的时钟这是一个输入管脚 SDA 串行数据/地址 CAT24WC01/02/04/08/16 双向串行数据/地址管脚用于器件所有数据的发送或接收 SDA 是一个开漏输出管脚可与其它开漏输出或集电极开路输出进行线或 wire-OR A2 器件地址输入端 A0 A1 这些输入脚用于多个器件级联时设置器件地址当这些脚悬空时默认值为 0 当使用 24WC01 或 24WC02 时最大可级联 8 个器件如果只有一个 24WC02 被总线寻址这三个地址输入脚 A0 A1 A2 可悬空或连接到 Vss 如果只有一个 24WC01 被总线寻址这三个地址输入脚 A0 A1 A2 必须连接到 Vss 24WC01 除外当使用 24WC04 时最多可连接 4 个器件该器件仅使用 A1 A2 地址管脚 A0 管脚未用可以连接到 Vss 或悬空如果只有一个 24WC04 被总线寻址 A1 和 A2 地址管脚可悬空或连接到 Vss 当使用 24WC08 时最多可连接 2 个器件且仅使用地址管脚 A2 A0 A1 管脚未用可以连接到 Vss 或悬空如果只有一个 24WC08 被总线寻址 A2 管脚可悬空或连接到 Vss 当使用 24WC16 时最多只可连接 1 个器件所有地址管脚 A0 A1 A2 都未用管脚可以连接到 Vss 或悬空 WP 写保护如果 WP 管脚连接到 Vcc 所有的内容都被写保护只能读当 WP 管脚连接到 Vss 或悬空允许器件进行正常的读/写操作 I2C 总线协议 I2C 总线协议定义如下 5

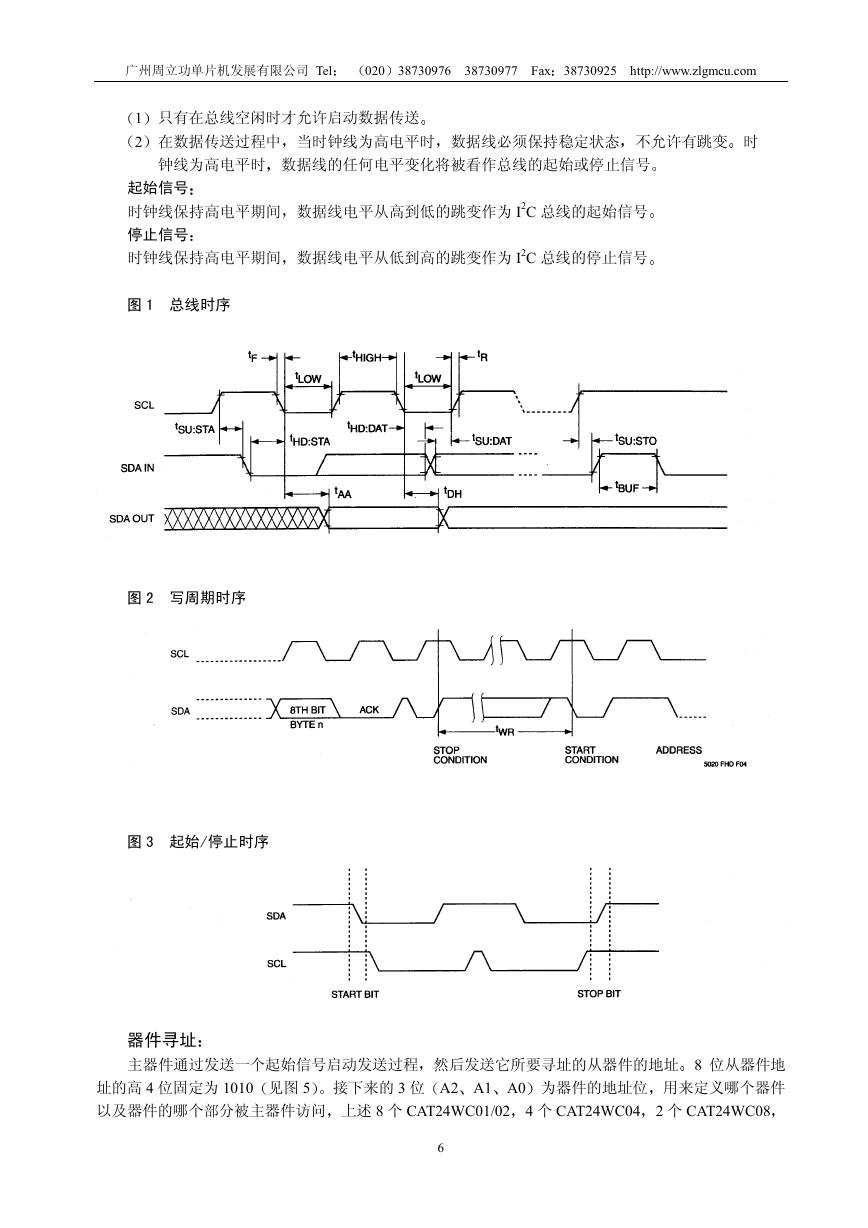

广州周立功单片机发展有限公司 Tel 020 38730976 38730977 Fax 38730925 http://www.zlgmcu.com 1 只有在总线空闲时才允许启动数据传送 2 在数据传送过程中当时钟线为高电平时数据线必须保持稳定状态不允许有跳变时钟线为高电平时数据线的任何电平变化将被看作总线的起始或停止信号起始信号时钟线保持高电平期间数据线电平从高到低的跳变作为 I2C 总线的起始信号停止信号时钟线保持高电平期间数据线电平从低到高的跳变作为 I2C 总线的停止信号图 1 总线时序图 2 写周期时序图 3 起始/停止时序器件寻址主器件通过发送一个起始信号启动发送过程然后发送它所要寻址的从器件的地址 8 位从器件地址的高 4 位固定为 1010 见图 5 接下来的 3 位 A2 A1 A0 为器件的地址位用来定义哪个器件以及器件的哪个部分被主器件访问上述 8 个 CAT24WC01/02 4 个 CAT24WC04 2 个 CAT24WC08 6

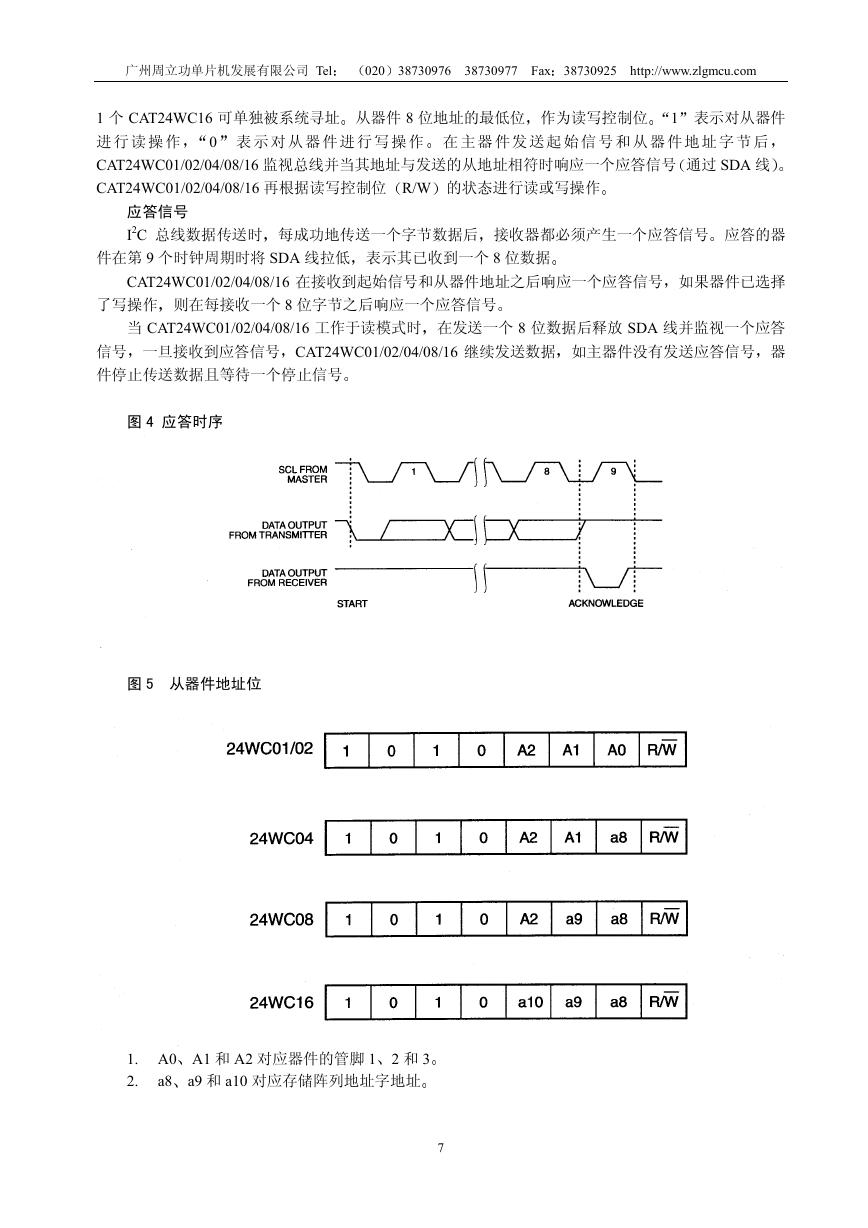

广州周立功单片机发展有限公司 Tel 020 38730976 38730977 Fax 38730925 http://www.zlgmcu.com 1 个 CAT24WC16 可单独被系统寻址从器件 8 位地址的最低位作为读写控制位 1 表示对从器件进行读操作 0 表示对从器件进行写操作在主器件发送起始信号和从器件地址字节后 CAT24WC01/02/04/08/16 监视总线并当其地址与发送的从地址相符时响应一个应答信号通过 SDA 线 CAT24WC01/02/04/08/16 再根据读写控制位 R/W 的状态进行读或写操作应答信号 I2C 总线数据传送时每成功地传送一个字节数据后接收器都必须产生一个应答信号应答的器件在第 9 个时钟周期时将 SDA 线拉低表示其已收到一个 8 位数据 CAT24WC01/02/04/08/16 在接收到起始信号和从器件地址之后响应一个应答信号如果器件已选择了写操作则在每接收一个 8 位字节之后响应一个应答信号当 CAT24WC01/02/04/08/16 工作于读模式时在发送一个 8 位数据后释放 SDA 线并监视一个应答信号一旦接收到应答信号 CAT24WC01/02/04/08/16 继续发送数据如主器件没有发送应答信号器件停止传送数据且等待一个停止信号图 4 应答时序图 5 从器件地址位 1. A0 A1 和 A2 对应器件的管脚 1 2 和 3 a9 和 a10 对应存储阵列地址字地址 2. a8 7

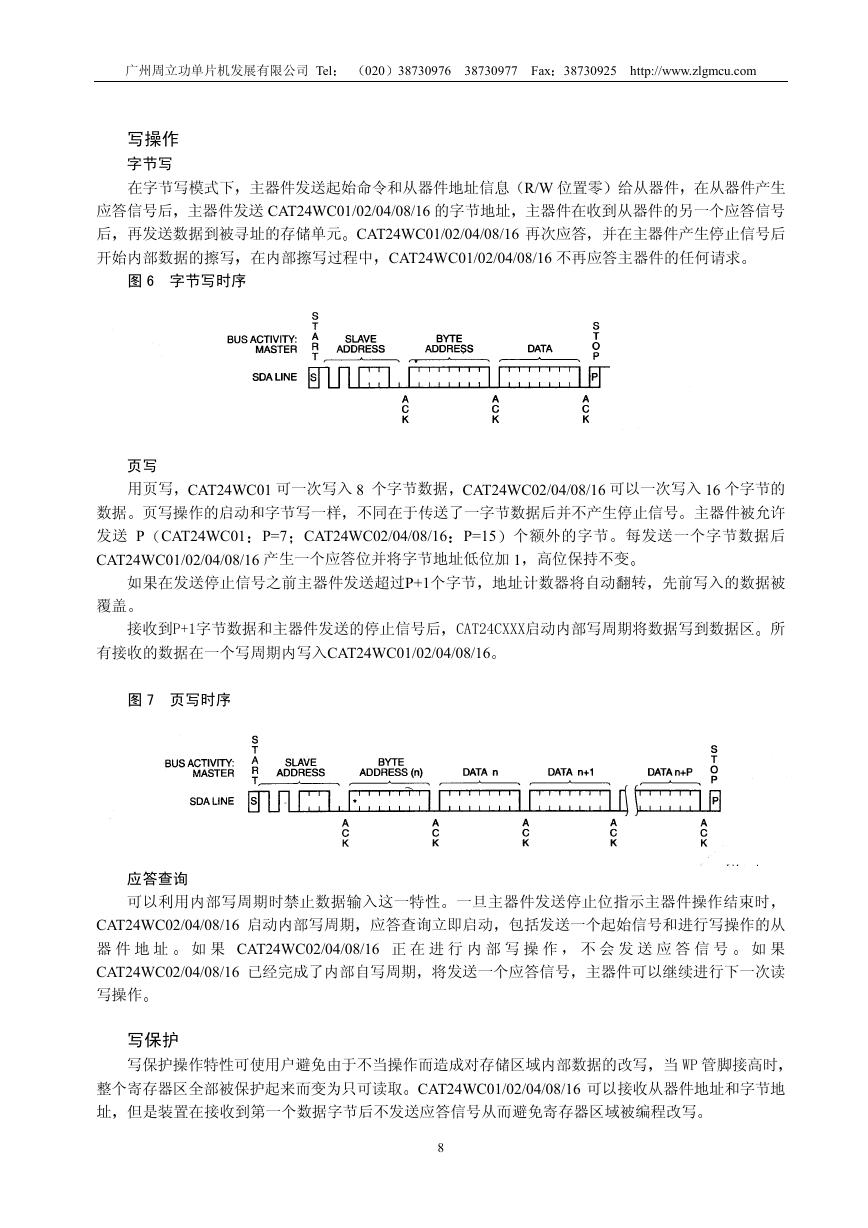

广州周立功单片机发展有限公司 Tel 020 38730976 38730977 Fax 38730925 http://www.zlgmcu.com 写操作字节写在字节写模式下主器件发送起始命令和从器件地址信息 R/W 位置零给从器件在从器件产生应答信号后主器件发送 CAT24WC01/02/04/08/16 的字节地址主器件在收到从器件的另一个应答信号后再发送数据到被寻址的存储单元 CAT24WC01/02/04/08/16 再次应答并在主器件产生停止信号后开始内部数据的擦写在内部擦写过程中 CAT24WC01/02/04/08/16 不再应答主器件的任何请求图 6 字节写时序页写用页写 CAT24WC01 可一次写入 8 个字节数据 CAT24WC02/04/08/16 可以一次写入 16 个字节的数据页写操作的启动和字节写一样不同在于传送了一字节数据后并不产生停止信号主器件被允许发送 P CAT24WC01 P=7 CAT24WC02/04/08/16 P=15 个额外的字节每发送一个字节数据后 CAT24WC01/02/04/08/16 产生一个应答位并将字节地址低位加 1 高位保持不变如果在发送停止信号之前主器件发送超过P+1个字节地址计数器将自动翻转先前写入的数据被覆盖接收到P+1字节数据和主器件发送的停止信号后 CAT24CXXX启动内部写周期将数据写到数据区所有接收的数据在一个写周期内写入CAT24WC01/02/04/08/16 图 7 页写时序应答查询可以利用内部写周期时禁止数据输入这一特性一旦主器件发送停止位指示主器件操作结束时 CAT24WC02/04/08/16 启动内部写周期应答查询立即启动包括发送一个起始信号和进行写操作的从器件地址如果 CAT24WC02/04/08/16 正在进行内部写操作不会发送应答信号如果 CAT24WC02/04/08/16 已经完成了内部自写周期将发送一个应答信号主器件可以继续进行下一次读写操作写保护写保护操作特性可使用户避免由于不当操作而造成对存储区域内部数据的改写当 WP 管脚接高时整个寄存器区全部被保护起来而变为只可读取 CAT24WC01/02/04/08/16 可以接收从器件地址和字节地址但是装置在接收到第一个数据字节后不发送应答信号从而避免寄存器区域被编程改写 8
