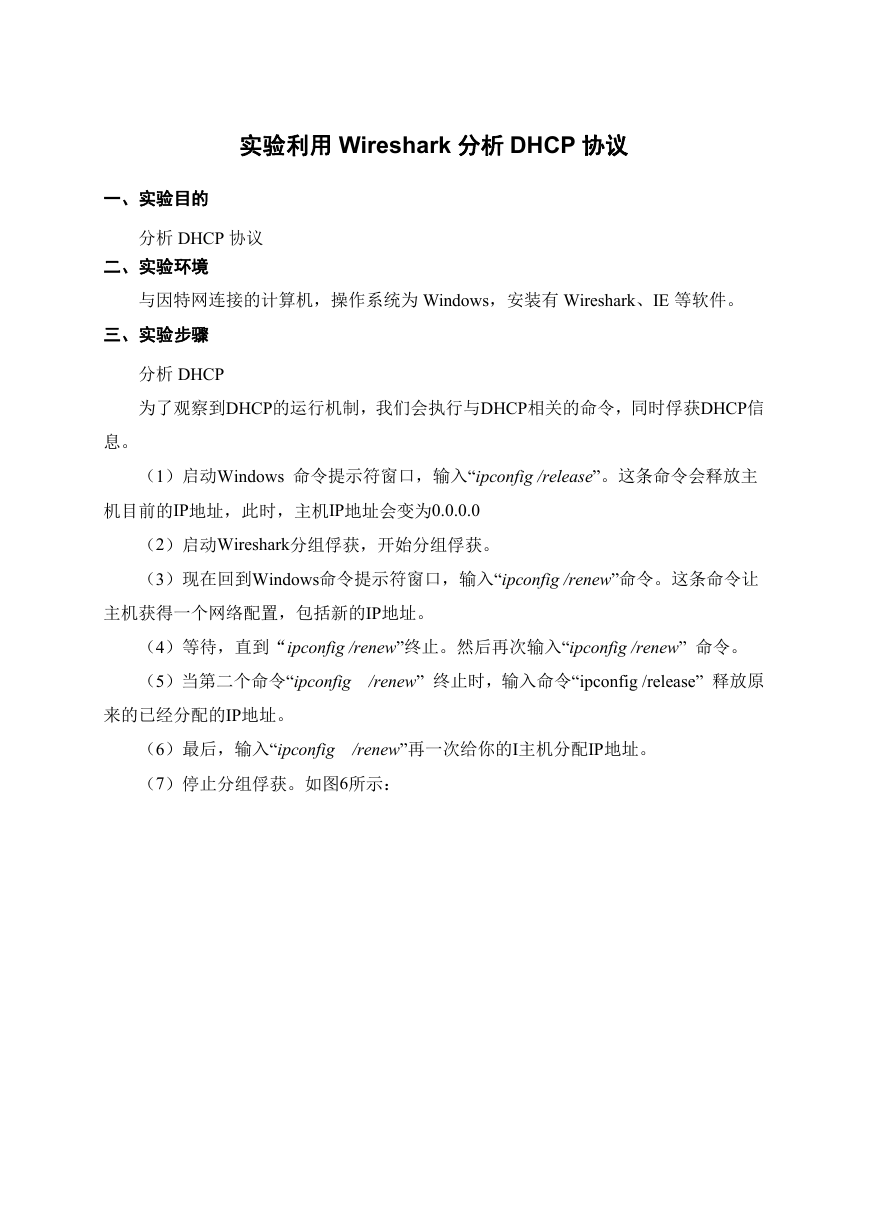

实验利用 Wireshark 分析 DHCP 协议 一、实验目的 分析 DHCP 协议 二、实验环境 与因特网连接的计算机，操作系统为 Windows，安装有 Wireshark、IE 等软件。 三、实验步骤 分析 DHCP 为了观察到DHCP的运行机制，我们会执行与DHCP相关的命令，同时俘获DHCP信 息。 （1）启动Windows 命令提示符窗口，输入“ipconfig /release”。这条命令会释放主 机目前的IP地址，此时，主机IP地址会变为0.0.0.0 （2）启动Wireshark分组俘获，开始分组俘获。 （3）现在回到Windows命令提示符窗口，输入“ipconfig /renew”命令。这条命令让 主机获得一个网络配置，包括新的IP地址。 （4）等待，直到“ipconfig /renew”终止。然后再次输入“ipconfig /renew” 命令。 （5）当第二个命令“ipconfig /renew” 终止时，输入命令“ipconfig /release” 释放原 来的已经分配的IP地址。 （6）最后，输入“ipconfig （7）停止分组俘获。如图6所示： /renew”再一次给你的I主机分配IP地址。 

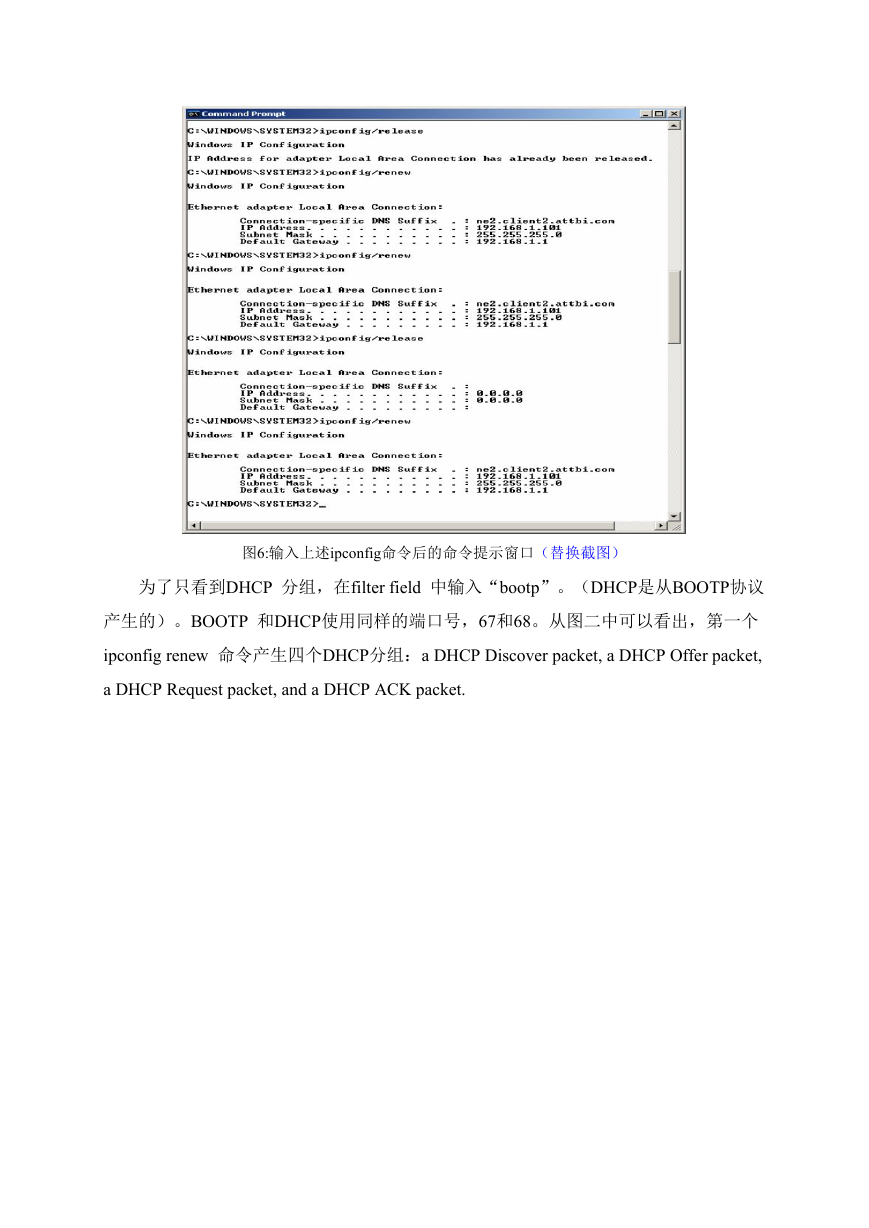

图6:输入上述ipconfig命令后的命令提示窗口（替换截图） 为了只看到DHCP 分组，在filter field 中输入“bootp”。（DHCP是从BOOTP协议 产生的）。BOOTP 和DHCP使用同样的端口号，67和68。从图二中可以看出，第一个 ipconfig renew 命令产生四个DHCP分组：a DHCP Discover packet, a DHCP Offer packet, a DHCP Request packet, and a DHCP ACK packet. 

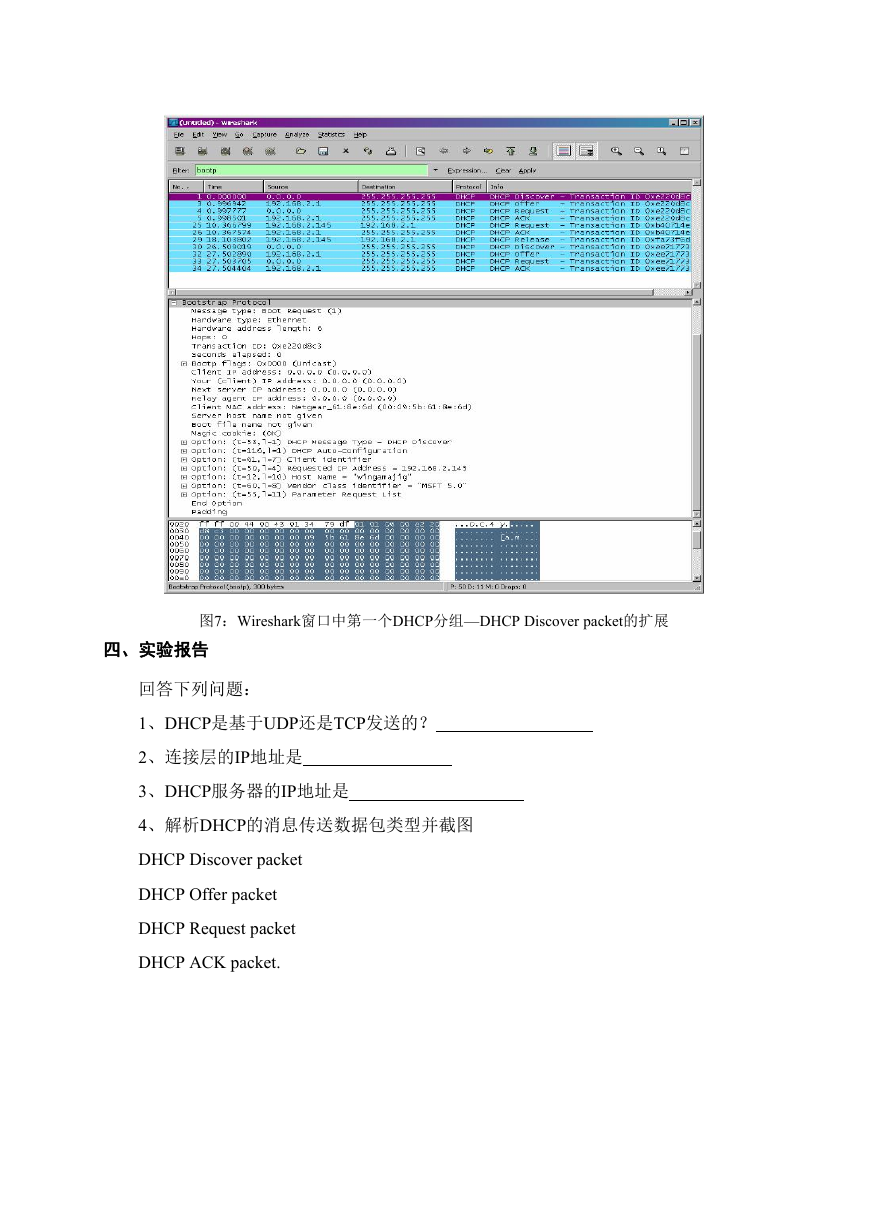

图7：Wireshark窗口中第一个DHCP分组—DHCP Discover packet的扩展 四、实验报告 回答下列问题： 1、DHCP是基于UDP还是TCP发送的？ 2、连接层的IP地址是 3、DHCP服务器的IP地址是 4、解析DHCP的消息传送数据包类型并截图 DHCP Discover packet DHCP Offer packet DHCP Request packet DHCP ACK packet.
