2018 年四川轻化工大学机械原理考研真题 B 卷一.单项选择题（共 30 分，每题 3 分） 1.一平面机构为Ⅲ级机构，那么该机构至少含有_____。 A 一个原动件组 B 一个杆组 C 一个Ⅱ级杆组 D 一个Ⅲ级杆组 2.铰链四杆机构中，若最短杆与最长杆长度和小于其余两杆长度之和，则为了获得双曲柄机构，其机架应取_____。 A 最短杆 B 最短杆的相邻杆 C 最短杆的相对杆 D 任何一杆 3.平面连杆机构的行程速比系数 K 值的可能取值范围是_____。 A0≤K≤1B0≤K≤2 C1≤K≤3D1≤K≤2 4.图示轴颈 1 与轴承 2 组成转动副，细实线的圆为摩擦圆，运动着的轴颈 1 受到外力（驱动力)Q 的作用，则轴颈 1 应作_____运动。 A 加速 B 匀速 C 减速 D 不确定

5.凸轮机构中，采用导路正偏置法，可使推程压力角_____。 A 增大 B 减小 C 不变 6.机器中安装飞轮后，可以_____。 A 使驱动功与阻力功保持平衡 B 增大机器的转速 C 调节周期性速度波动 D 调节非周期性速度波动 7.斜齿圆柱齿轮的标准模数和标准压力角在_____上取得。 A 端面 B 轴面 C 主平面 D 法面 8.在减速蜗杆传动中，用_____来计算传动比 i12 是错误的。 A．i12=ω1/ω2 B．i12=Z2/Z1 C．i12=n1/n2 D．i12=d2/d1 9.在曲柄摇杆中，当_____为主动件时，机构存在死点位置 A 曲柄 B 摇杆 C 连杆 10.周转轮系中，自由度为 1 的轮系是_____ A 行星轮系 B 差动轮系 C 混合轮系 D 定轴轮系二.是非题（正确填“√”，错误填“×”；共 20 分，每题 2 分） 1.平面二级机构中一定存在二级基本杆组。（） 2.虚约束对机构的运动有限制作用。（） 3.平面四杆机构只要满足杆长条件（最短杆长度与最长杆长度之和大于或等于其余两杆长度之和）都存在曲柄。（） 4.非周期性速度波动的调节可采用加装飞轮的方法。（）

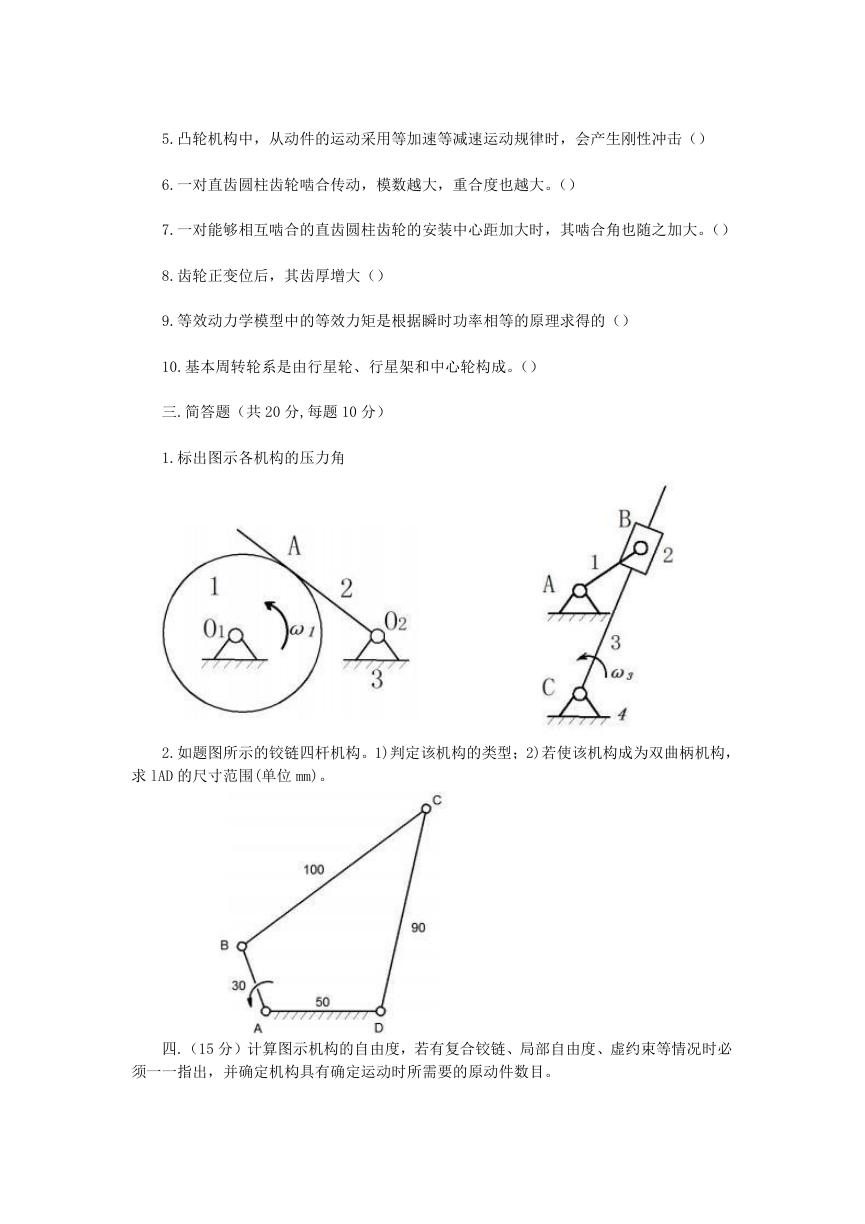

5.凸轮机构中，从动件的运动采用等加速等减速运动规律时，会产生刚性冲击（） 6.一对直齿圆柱齿轮啮合传动，模数越大，重合度也越大。（） 7.一对能够相互啮合的直齿圆柱齿轮的安装中心距加大时，其啮合角也随之加大。（） 8.齿轮正变位后，其齿厚增大（） 9.等效动力学模型中的等效力矩是根据瞬时功率相等的原理求得的（） 10.基本周转轮系是由行星轮、行星架和中心轮构成。（）三.简答题（共 20 分,每题 10 分） 1.标出图示各机构的压力角 2.如题图所示的铰链四杆机构。1)判定该机构的类型；2)若使该机构成为双曲柄机构，求 lAD 的尺寸范围(单位 mm)。四.（15 分）计算图示机构的自由度，若有复合铰链、局部自由度、虚约束等情况时必须一一指出，并确定机构具有确定运动时所需要的原动件数目。

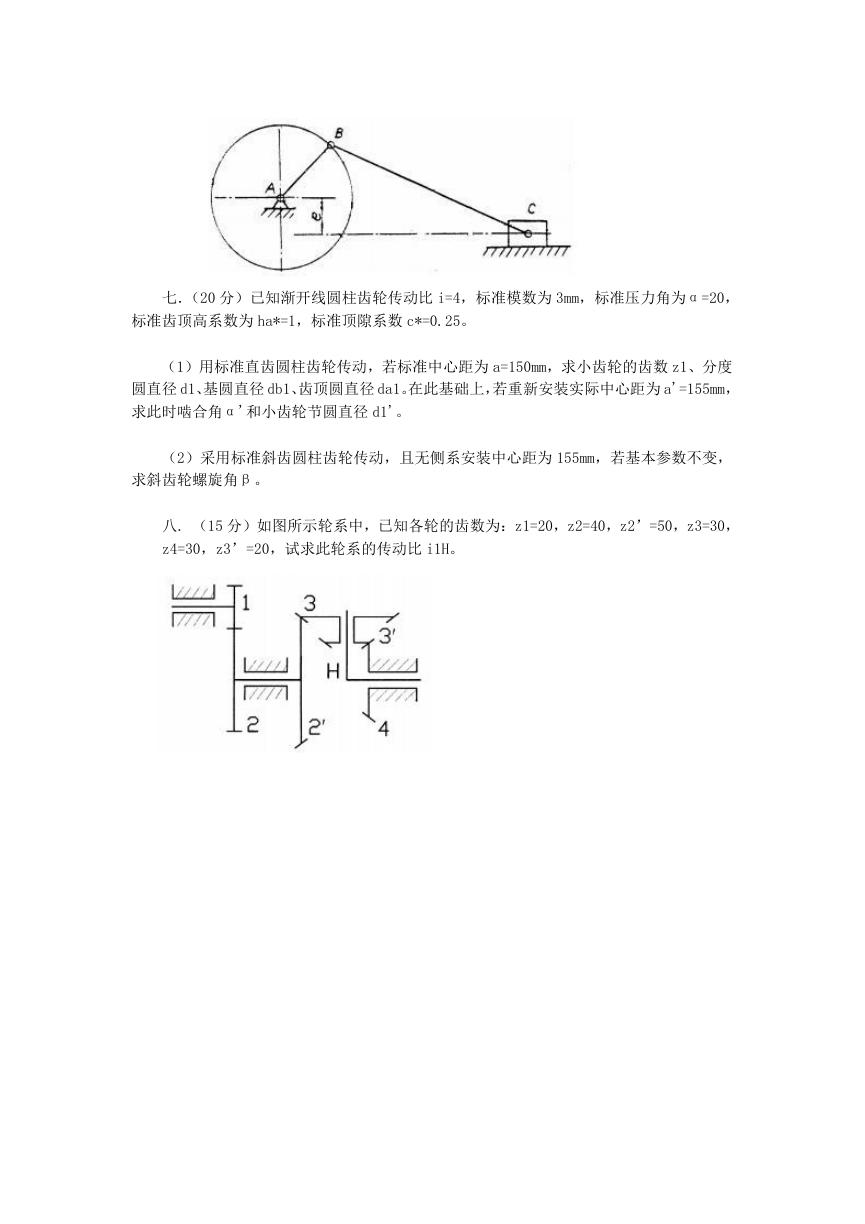

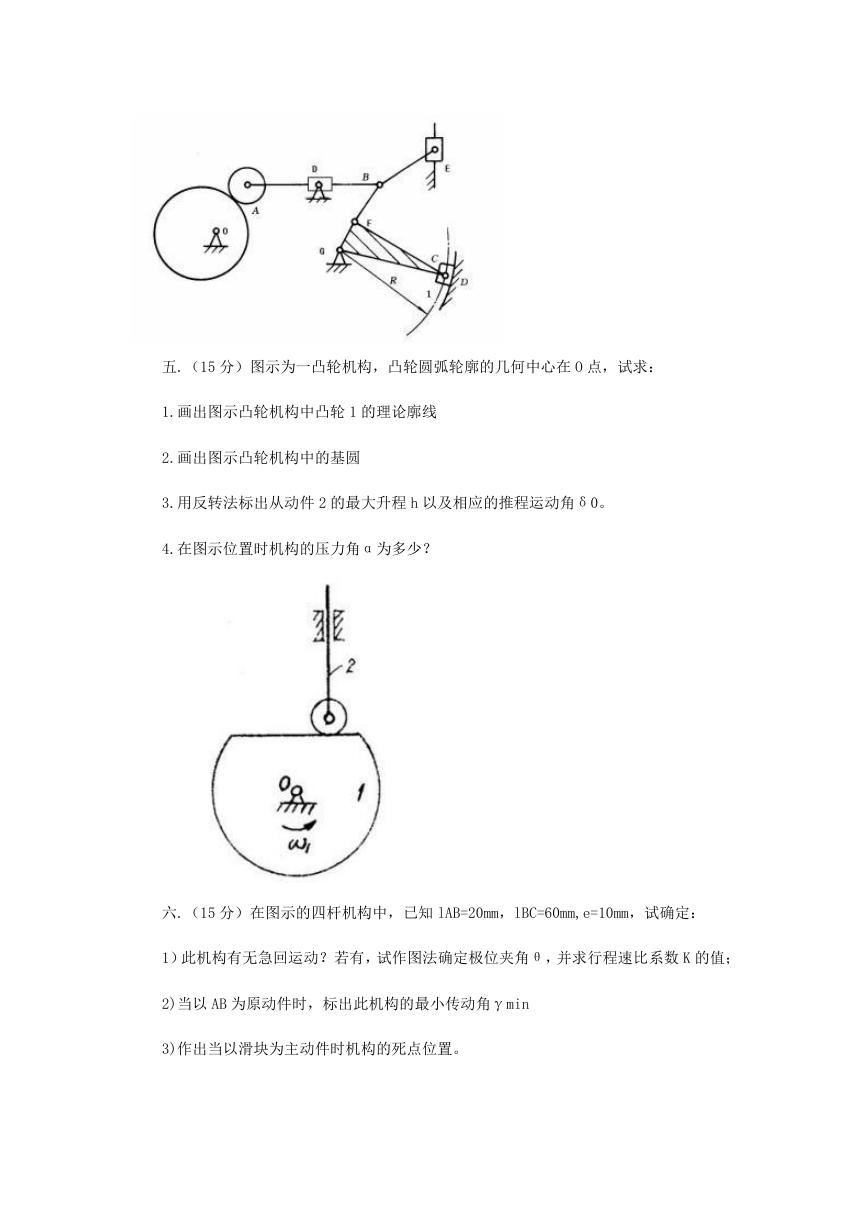

五.（15 分）图示为一凸轮机构，凸轮圆弧轮廓的几何中心在 O 点，试求： 1.画出图示凸轮机构中凸轮 1 的理论廓线 2.画出图示凸轮机构中的基圆 3.用反转法标出从动件 2 的最大升程 h 以及相应的推程运动角δ0。 4.在图示位置时机构的压力角α为多少？六.（15 分）在图示的四杆机构中，已知 lAB=20mm，lBC=60mm,e=10mm，试确定： 1）此机构有无急回运动？若有，试作图法确定极位夹角θ，并求行程速比系数 K 的值； 2)当以 AB 为原动件时，标出此机构的最小传动角γmin 3)作出当以滑块为主动件时机构的死点位置。

七．（20 分）已知渐开线圆柱齿轮传动比 i=4，标准模数为 3mm，标准压力角为α=20，标准齿顶高系数为 ha*=1，标准顶隙系数 c*=0.25。（1）用标准直齿圆柱齿轮传动，若标准中心距为 a=150mm，求小齿轮的齿数 z1、分度圆直径 d1、基圆直径 db1、齿顶圆直径 da1。在此基础上，若重新安装实际中心距为 a'=155mm，求此时啮合角α'和小齿轮节圆直径 d1'。（2）采用标准斜齿圆柱齿轮传动，且无侧系安装中心距为 155mm，若基本参数不变，求斜齿轮螺旋角β。八. （15 分）如图所示轮系中，已知各轮的齿数为：z1=20，z2=40，z2’=50，z3=30， z4=30，z3’=20，试求此轮系的传动比 i1H。
