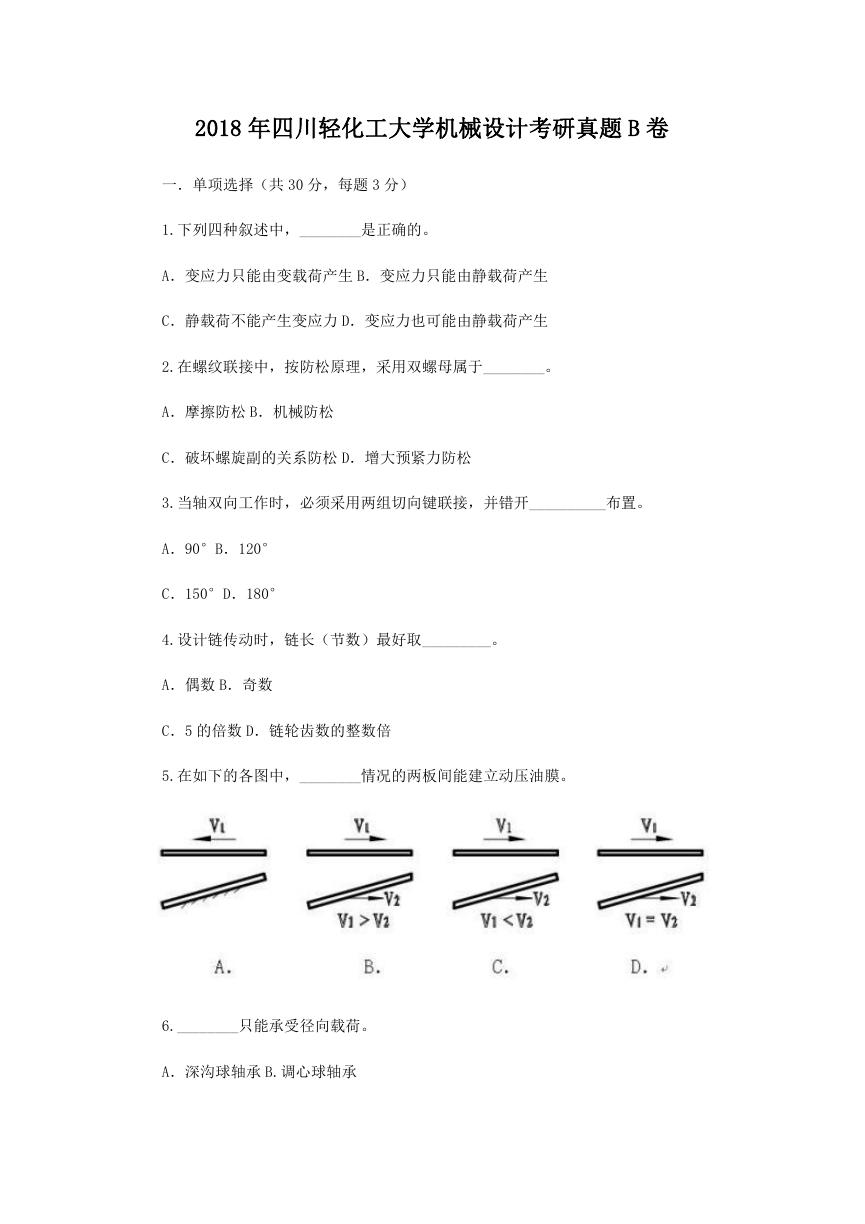

2018 年四川轻化工大学机械设计考研真题 B 卷一．单项选择（共 30 分，每题 3 分） 1.下列四种叙述中，________是正确的。 A．变应力只能由变载荷产生 B．变应力只能由静载荷产生 C．静载荷不能产生变应力 D．变应力也可能由静载荷产生 2.在螺纹联接中，按防松原理，采用双螺母属于________。 A．摩擦防松 B．机械防松 C．破坏螺旋副的关系防松 D．增大预紧力防松 3.当轴双向工作时，必须采用两组切向键联接，并错开__________布置。 A．90°B．120° C．150°D．180° 4.设计链传动时，链长（节数）最好取_________。 A．偶数 B．奇数 C．5 的倍数 D．链轮齿数的整数倍 5.在如下的各图中，________情况的两板间能建立动压油膜。 6.________只能承受径向载荷。 A．深沟球轴承 B.调心球轴承

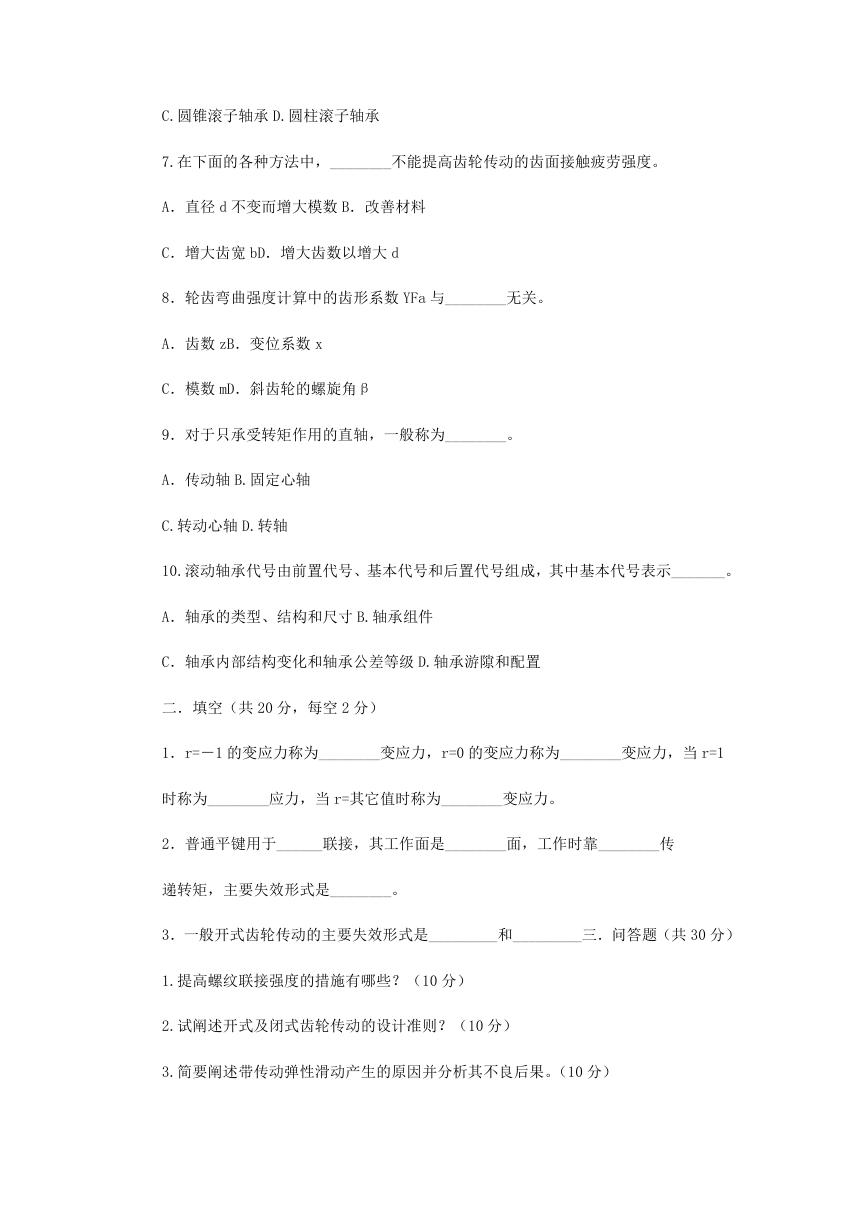

C.圆锥滚子轴承 D.圆柱滚子轴承 7.在下面的各种方法中，________不能提高齿轮传动的齿面接触疲劳强度。 A．直径 d 不变而增大模数 B．改善材料 C．增大齿宽 bD．增大齿数以增大 d 8．轮齿弯曲强度计算中的齿形系数 YFa 与________无关。 A．齿数 zB．变位系数 x C．模数 mD．斜齿轮的螺旋角β 9．对于只承受转矩作用的直轴，一般称为________。 A．传动轴 B.固定心轴 C.转动心轴 D.转轴 10.滚动轴承代号由前置代号、基本代号和后置代号组成，其中基本代号表示_______。 A．轴承的类型、结构和尺寸 B.轴承组件 C．轴承内部结构变化和轴承公差等级 D.轴承游隙和配置二．填空（共 20 分，每空 2 分） 1．r=－1 的变应力称为________变应力，r=0 的变应力称为________变应力，当 r=1 时称为________应力，当 r=其它值时称为________变应力。 2．普通平键用于______联接，其工作面是________面，工作时靠________传递转矩，主要失效形式是________。 3．一般开式齿轮传动的主要失效形式是_________和_________三．问答题（共 30 分） 1.提高螺纹联接强度的措施有哪些？（10 分） 2.试阐述开式及闭式齿轮传动的设计准则？（10 分） 3.简要阐述带传动弹性滑动产生的原因并分析其不良后果。（10 分）

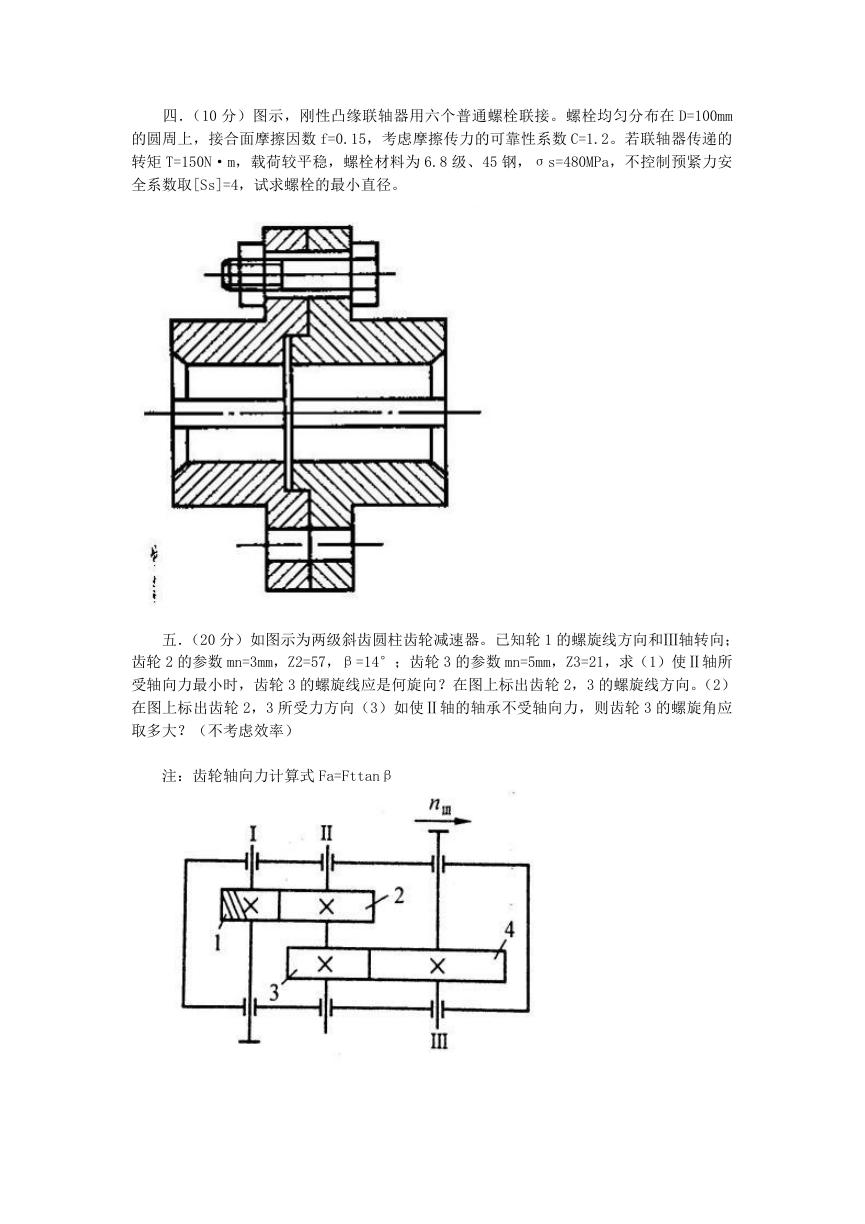

四．（10 分）图示，刚性凸缘联轴器用六个普通螺栓联接。螺栓均匀分布在 D=100mm 的圆周上，接合面摩擦因数 f=0.15，考虑摩擦传力的可靠性系数 C=1.2。若联轴器传递的转矩 T=150N·m，载荷较平稳，螺栓材料为 6.8 级、45 钢，σs=480MPa，不控制预紧力安全系数取[Ss]=4，试求螺栓的最小直径。五．（20 分）如图示为两级斜齿圆柱齿轮减速器。已知轮 1 的螺旋线方向和Ⅲ轴转向；齿轮 2 的参数 mn=3mm，Z2=57，β=14°；齿轮 3 的参数 mn=5mm，Z3=21，求（1）使Ⅱ轴所受轴向力最小时，齿轮 3 的螺旋线应是何旋向？在图上标出齿轮 2，3 的螺旋线方向。（2）在图上标出齿轮 2，3 所受力方向（3）如使Ⅱ轴的轴承不受轴向力，则齿轮 3 的螺旋角应取多大？（不考虑效率）注：齿轮轴向力计算式 Fa=Fttanβ

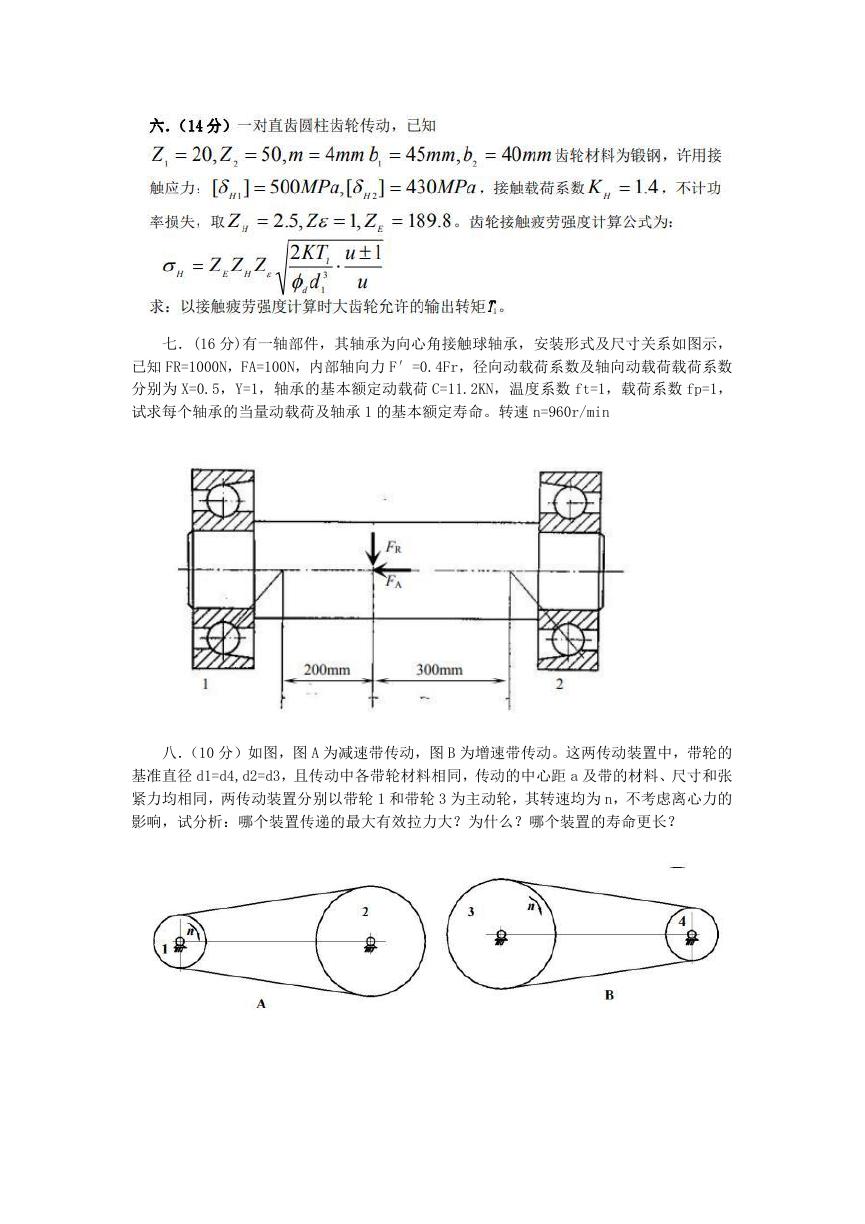

七．(16 分)有一轴部件，其轴承为向心角接触球轴承，安装形式及尺寸关系如图示，已知 FR=1000N，FA=100N，内部轴向力 F′=0.4Fr，径向动载荷系数及轴向动载荷载荷系数分别为 X=0.5，Y=1，轴承的基本额定动载荷 C=11.2KN，温度系数 ft=1，载荷系数 fp=1，试求每个轴承的当量动载荷及轴承 1 的基本额定寿命。转速 n=960r/min 八．（10 分）如图，图 A 为减速带传动，图 B 为增速带传动。这两传动装置中，带轮的基准直径 d1=d4,d2=d3，且传动中各带轮材料相同，传动的中心距 a 及带的材料、尺寸和张紧力均相同，两传动装置分别以带轮 1 和带轮 3 为主动轮，其转速均为 n，不考虑离心力的影响，试分析：哪个装置传递的最大有效拉力大？为什么？哪个装置的寿命更长？
