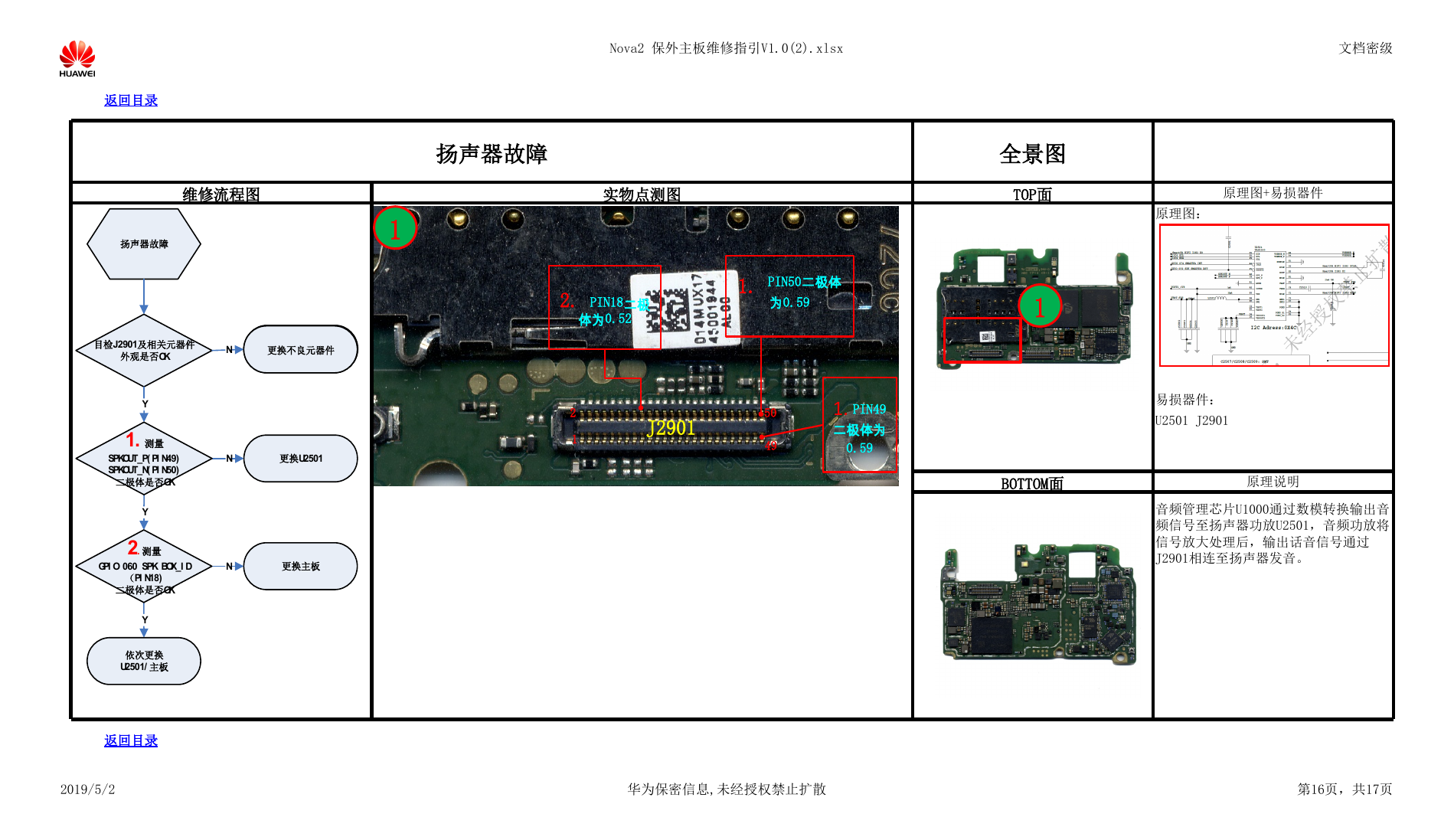

Nova2 保外主板维修指引V1.0(2).xlsx 文档密级 返回目录 维修流程图 实物点测图 扬声器故障 1 2. PIN18二极 体为0.52 1. PIN50二极体 为0.59 原理图+易损器件 原理图： 全景图 TOP面 1 2 1 J2901 50 49 1. PIN49 二极体为 0.59 易损器件： U2501 J2901 BOTTOM面 原理说明 音频管理芯片U1000通过数模转换输出音 频信号至扬声器功放U2501，音频功放将 信号放大处理后，输出话音信号通过 J2901相连至扬声器发音。 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第16页，共17页 扬声器故障目检J2901及相关元器件外观是否OKNYYNNY依次更换U2501/主板1.测量 SPKOUT_P(PIN49) SPKOUT_N(PIN50)二极体是否OK2.测量GPIO 060 SPK BOX_ID（PIN18)二极体是否OK更换U2501更换主板更换不良元件更换不良元件更换不良元器件
