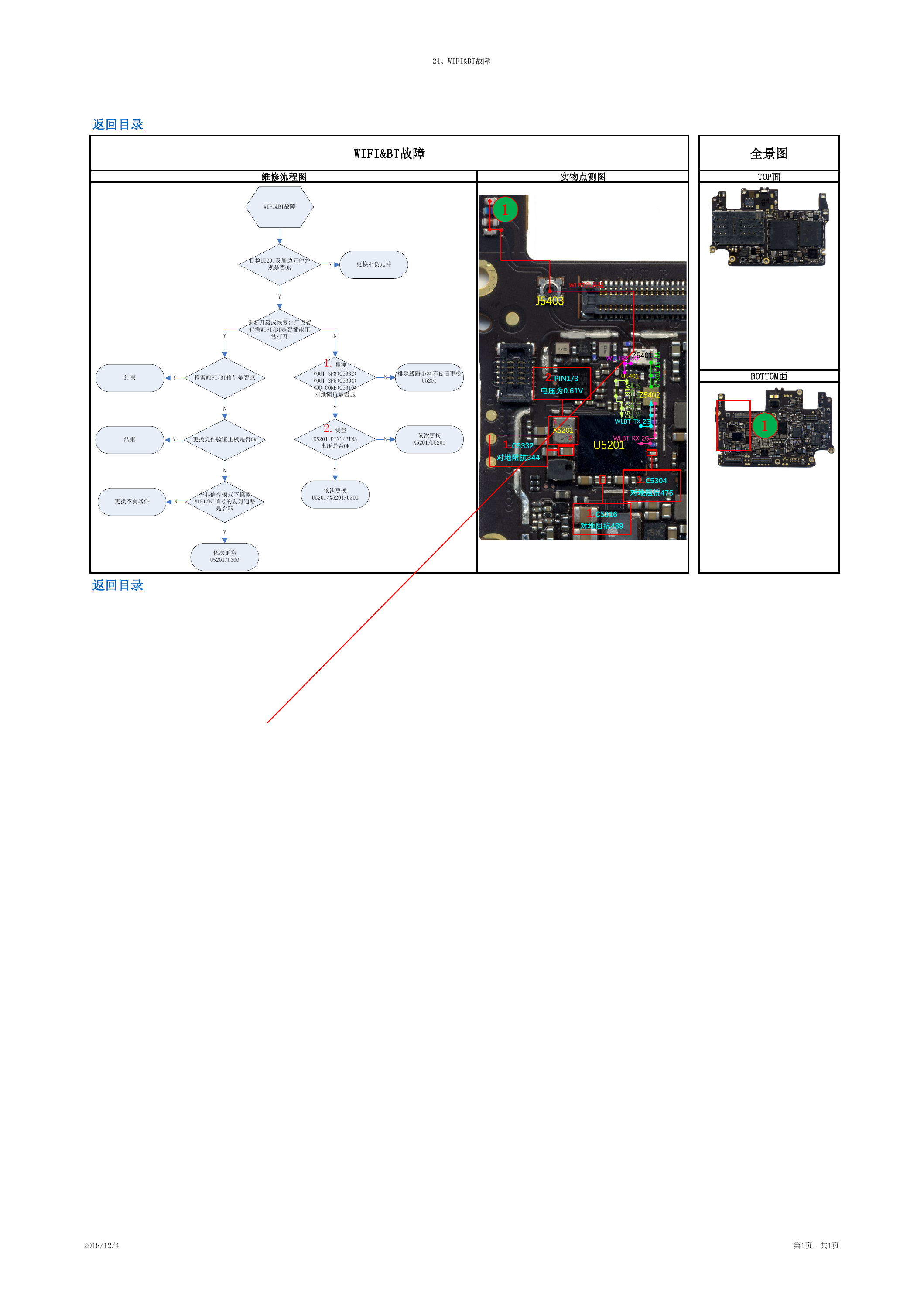

24、WIFI&BT故障 返回目录 WIFI&BT故障 维修流程图 WIFI&BT故障 实物点测图 1 目检U5201及周边元件外 观是否OK N 更换不良元件 Y 重新升级或恢复出厂设置 查看WIFI/BT是否都能正 Y 常打开 N 结束 Y 搜索WIFI/BT信号是否OK N 结束 Y 更换壳件验证主板是否OK 1.量测 VOUT_3P3(C5332) VOUT_2P5(C5304) VDD_CORE(C5316) 对地阻抗是否OK Y 2.测量 X5201 PIN1/PIN3 电压是否OK N N N Y 更换不良器件 N WIFI/BT信号的发射通路 在非信令模式下模拟 依次更换 U5201/X5201/U300 是否OK Y 依次更换 U5201/U300 返回目录 排除线路小料不良后更换 U5201 依次更换 X5201/U5201 1.C5332 对地阻抗344 2.PIN1/3 电压为0.61V 1 X5201 3 W L B T _ T R X _ 2 Z5402 U5401 W W L L B B T T _ _ R T X X _ _ 5 5 G G WLBT_TX_2G WLBT公共线 J5403 WL_TRX_5G Z5401 WLBT_RX_2G U5201 1.C5304 对地阻抗475 1.C5316 对地阻抗489 全景图 TOP面 BOTTOM面 1 2018/12/4 第1页，共1页
