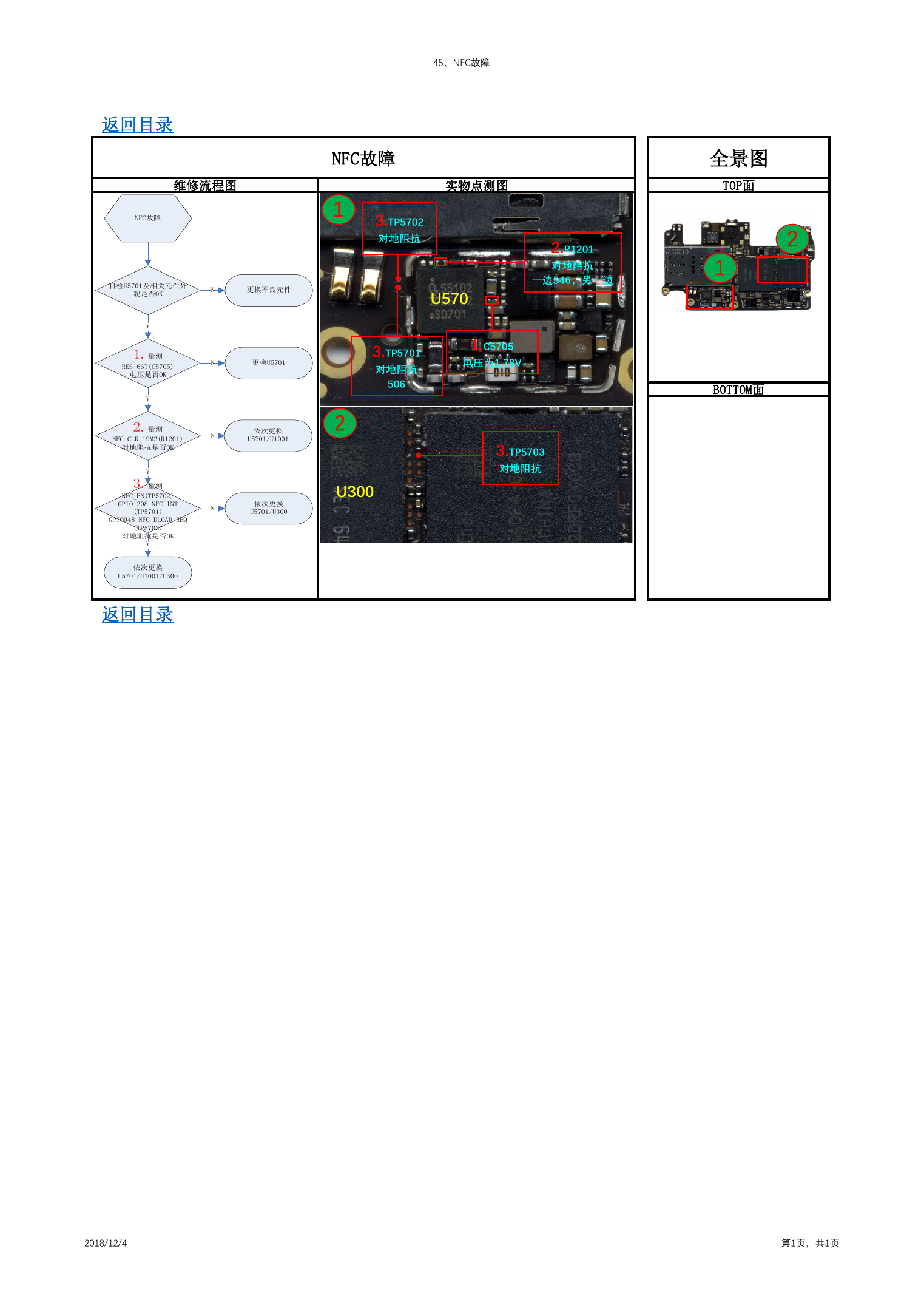

45、NFC故障 NFC故障 维修流程图 实物点测图 返回目录 NFC故障 目检U5701及相关元件外 观是否OK N 更换不良元件 N N N 更换U5701 依次更换 U5701/U1001 依次更换 U5701/U300 Y 1.量测 RES_66T(C5705) 电压是否OK Y 2.量测 NFC_CLK_19M2(R1201) 对地阻抗是否OK Y 3.量测 NFC_EN(TP5702) GPIO_208_NFC_INT (TP5701) GPIO048_NFC_DLOAD_REQ (TP5703) 对地阻抗是否OK Y 依次更换 U5701/U1001/U300 返回目录 全景图 TOP面 2 1 BOTTOM面 2.R1201 对地阻抗 一边546，另一边 3.TP5702 对地阻抗 U570 3.TP5701 对地阻抗 506 1.C5705 电压为1.78V 1 2 3.TP5703 对地阻抗 U300 2018/12/4 第1页，共1页
