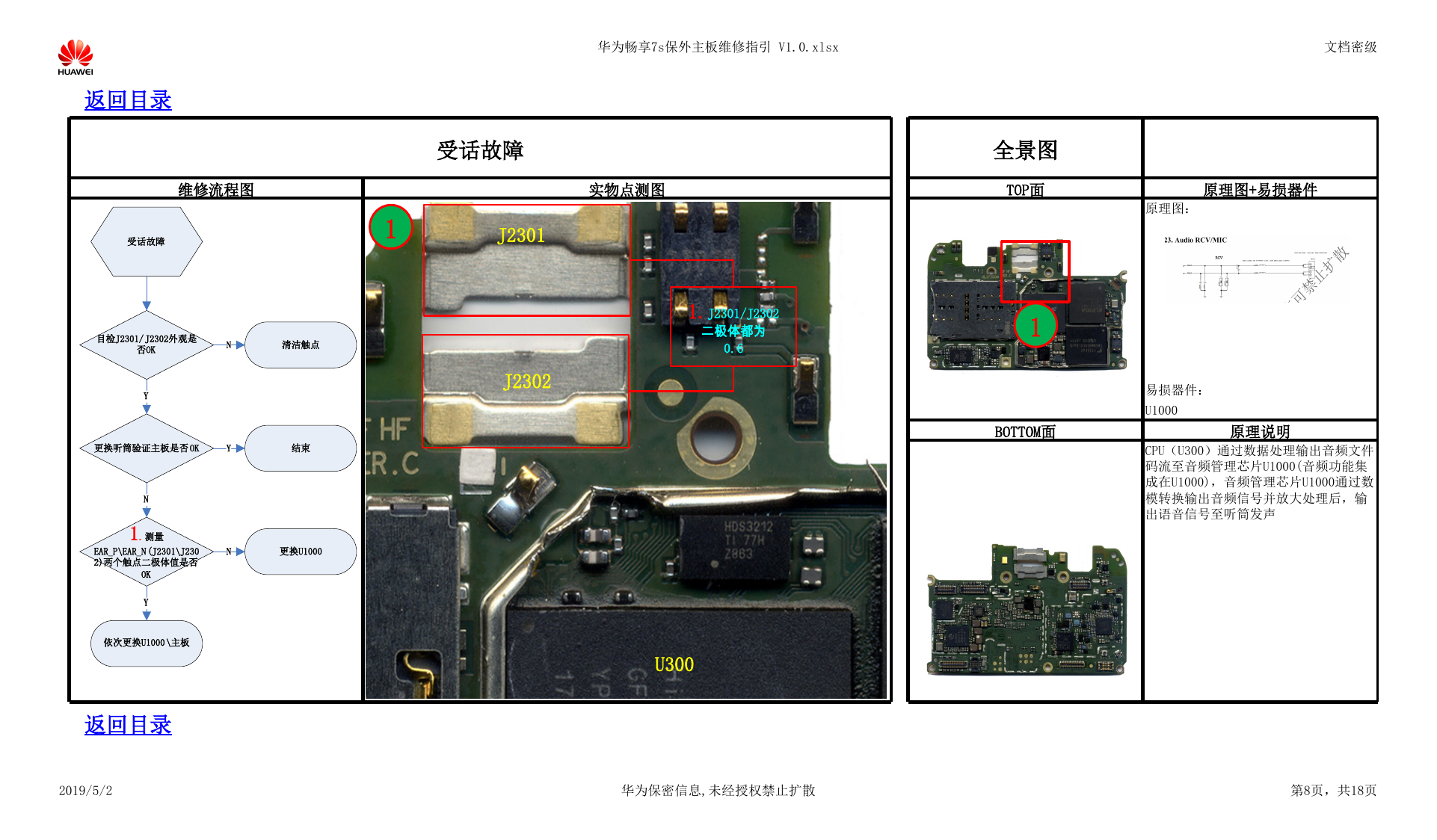

华为畅享7s保外主板维修指引 V1.0.xlsx 文档密级 返回目录 受话故障 维修流程图 实物点测图 1 J2301 1.J2301/J2302 二极体都为 0.6 J2302 原理图+易损器件 原理图： 全景图 TOP面 1 易损器件： U1000 BOTTOM面 原理说明 CPU（U300）通过数据处理输出音频文件 码流至音频管理芯片U1000(音频功能集 成在U1000)，音频管理芯片U1000通过数 模转换输出音频信号并放大处理后，输 出语音信号至听筒发声 返回目录 U300 2019/5/2 华为保密信息,未经授权禁止扩散 第8页，共18页 受话故障目检J2301/J2302外观是否OK清洁触点更换听筒验证主板是否OK结束NYYN1.测量EAR_P\EAR_N(J2301\J2302)两个触点二极体值是否OKYN更换U1000依次更换U1000\主板
