华为荣耀9 原厂图 维修流程图 接近光故障.pdf

第1页 / 共1页
资料共1页,全文预览结束

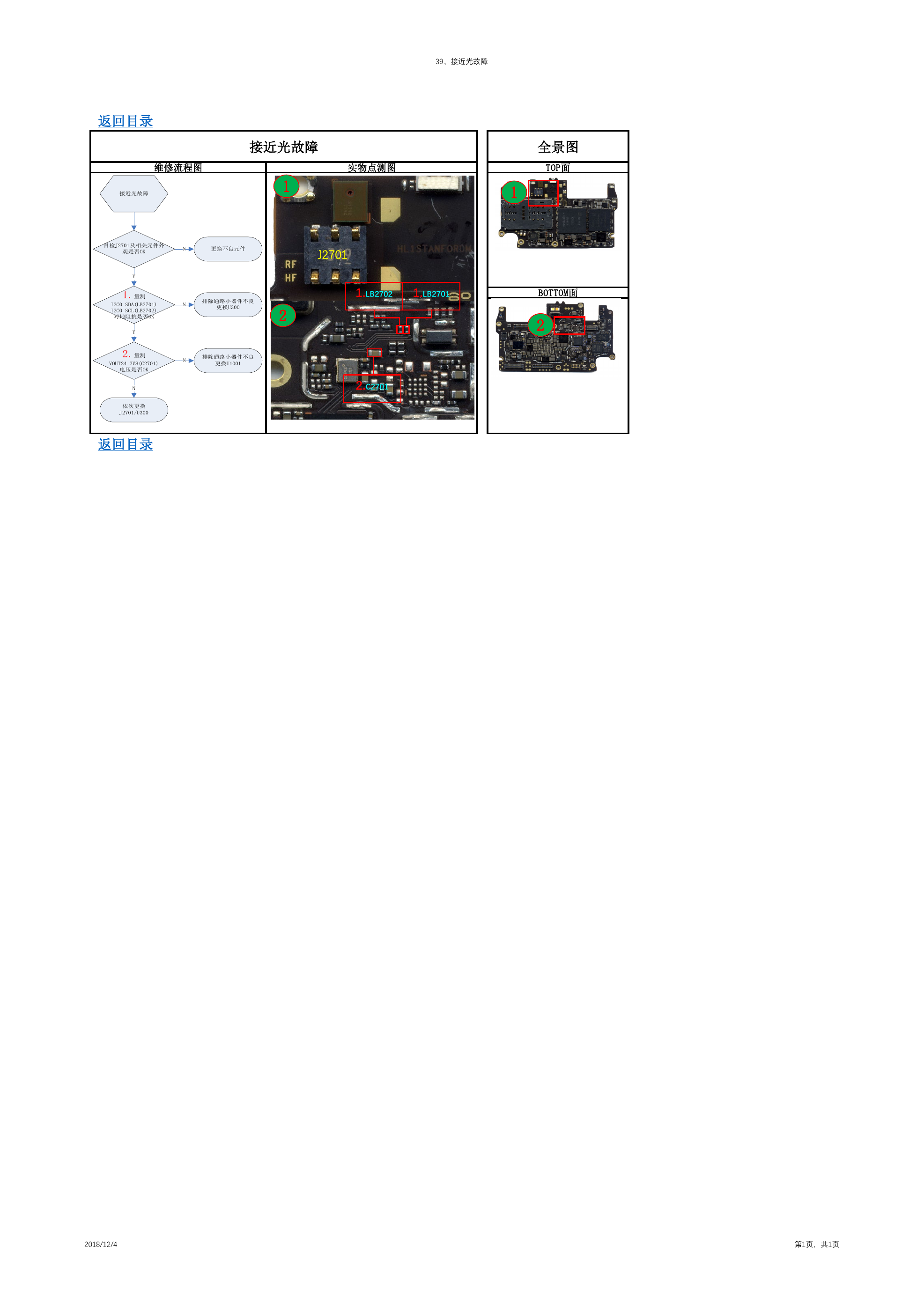

39、接近光故障 返回目录 接近光故障 维修流程图 实物点测图 接近光故障 1 目检J2701及相关元件外 观是否OK N 更换不良元件 J2701 N N 排除通路小器件不良 更换U300 2 排除通路小器件不良 更换U1001 1.LB2702 1.LB2701 2.C2701 Y 1.量测 I2C0_SDA(LB2701) I2C0_SCL(LB2702) 对地阻抗是否OK Y 2.量测 VOUT24_2V8(C2701) 电压是否OK N 依次更换 J2701/U300 返回目录 全景图 TOP面 1 BOTTOM面 2 2018/12/4 第1页,共1页
