JVC数码摄像机-JY-HM90说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：27.71M 资料格式：pdf 举报版权申诉

第1页 / 共142页

第2页 / 共142页

第3页 / 共142页

第4页 / 共142页

第5页 / 共142页

第6页 / 共142页

第7页 / 共142页

第8页 / 共142页

入门

核对附件

电池充电

插入SD卡

可以使用的SD卡类型

使用触屏

调整触屏

液晶监视器上的按键名称和功能

打开/关闭电源

时钟设定

重设时钟

更改显示语言

查看取景器/LCD监视器

调整握带

取下罩盖

打开镜头盖

遥控器的准备

连接耳机

连接外部话筒

安装三脚架

调整肩拖位置

在海外使用本机

在海外给电池充电

旅行期间按当地时间设置时钟

设置夏时制

备选附件

录制

选择录制模式

选择智能自动/手动录制模式

选择聚焦模式

选择环操作模式

选择视频/静像录制模式

在自动模式下拍摄视频

在视频录制过程中捕捉静像

在自动模式下拍摄静像

变焦

手动调整聚焦

用聚焦协助调整聚焦

显示斑马纹

手动调整亮度

设置背光补偿

调整快门速度

调整光圈

设置白平衡

根据场景（被摄体）进行拍摄

拍摄特写镜头

清楚地捕捉被摄体（触摸优先AE/AF）

自动捕捉笑脸（笑脸拍摄）

设置笑脸%

减轻相机振动

同时录制到两张 SD 卡（双录制）

录制到一个文件中（持续剪辑录制）

慢动作（高速）录制

间隔录制（慢速录制）

通过感应动作自动录制（自动录制）

拍摄集体照（自拍定时器）

查看剩余录制时间

播放

播放视频

正常播放

查看录制日期和其他信息

摘要播放

播放列表

播放其他文件

播放静像

幻灯片播放

按日期搜索特定的视频/静像

连接电视机并在电视机上观看

经由HDMI接口连接

经由AV接口连接

播放在本机上创建的DVD或蓝光光盘

在蓝光或DVD播放机上摘录播放

编辑

删除不需要的文件

删除当前播放的文件

删除选定的文件

保护文件

保护/取消保护当前显示的文件

保护/取消保护选定文件

在播放过程中，在视频中捕捉静像

捕捉视频中的需要部分（修剪）

从录好的视频中创建播放列表

用所选文件创建播放列表

按日期创建播放列表

编辑播放列表

删除播放列表

复制

用BD刻录机（外置蓝光驱动器）刻录光盘

准备一台BD刻录机（外置蓝光驱动器）

创建光盘

用BD刻录机（外置蓝光驱动器）播放

用DVD刻录机刻录光盘

准备DVD刻录机（CU-VD3）

准备DVD刻录机（CU-VD50）

创建光盘

用DVD刻录机播放

通过连接蓝光录像机刻录光盘

连接DVD录像机，将文件复录到光盘上

连接VCR，将文件复录到VHS磁带上

使用USB外部硬盘驱动器

准备USB外部硬盘驱动器

复制所有文件

播放USB外部硬盘驱动器中的文件

删除USB外部硬盘驱动器中的文件夹

格式化USB外部硬盘驱动器

从USB外部硬盘驱动器导入文件

把文件复制至另一张SD卡

把文件移动至另一张SD卡

复制到Windows PC

核对系统要求（指导方针）

安装随附软件

备份所有文件

组织文件

把视频录制到光盘上

在不用随附软件的情况下备份文件

文件和文件夹列表

复制到Macintosh电脑

菜单设定

操作菜单

操作顶层菜单

操作捷径菜单

录制设置菜单（视频）

特别录制菜单（视频）

录制设置菜单（静像）

特别录制菜单（静像）

播放设置菜单（视频）

编辑菜单（视频）

播放设置菜单（静像）

编辑菜单（静像）

设置（视频/静像）

连接设置（视频/静像）

媒体设置（视频/静像）

USB连接菜单

零部件名称

液晶显示器上的显示

故障排除

本机不能正常工作时

电池

录制

卡

播放

编辑/复制

电脑

画面/图像

其他问题

错误字样？

维护

规格

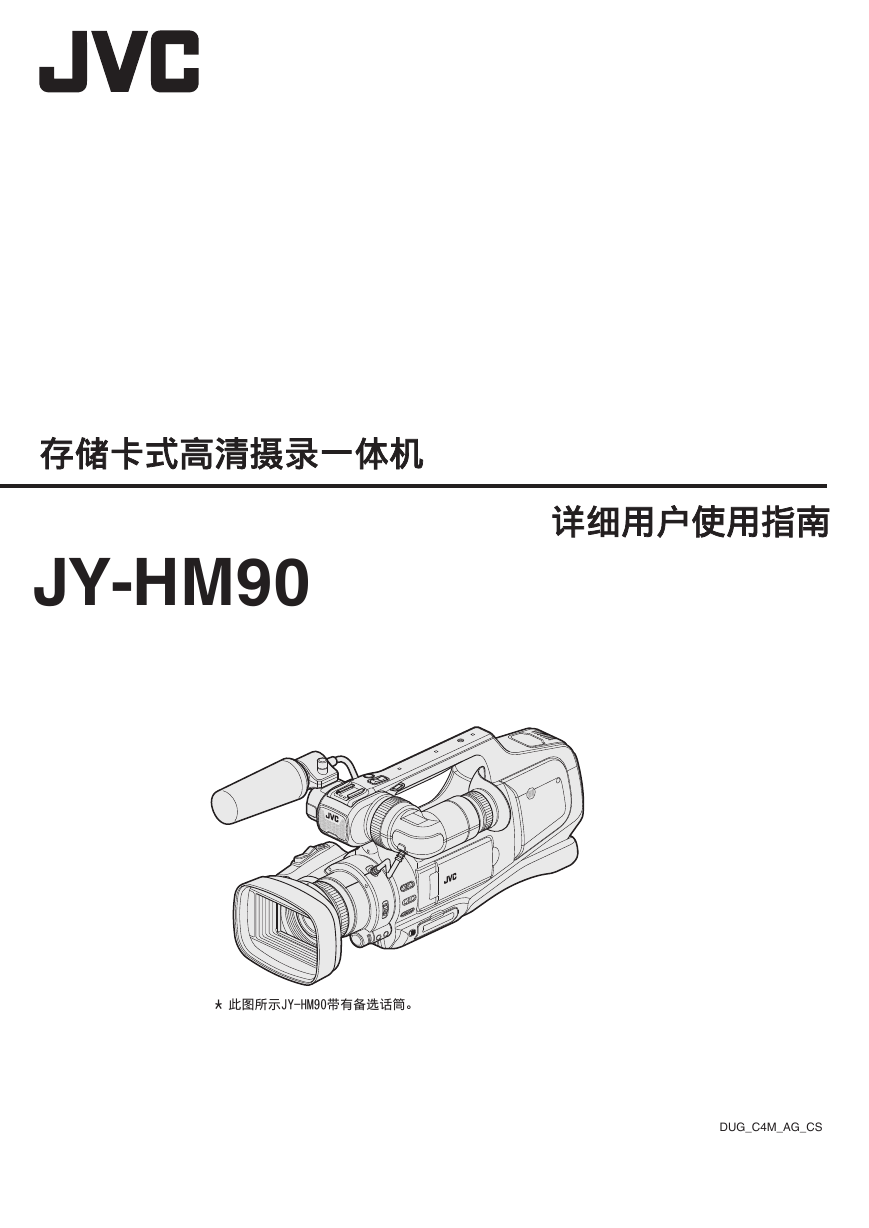

存储卡式高清摄录一体机 JY-HM90 详细用户使用指南 DUG_C4M_AG_CS

目录表入门核对附件 .................................................................................. 4 电池充电 .................................................................................. 5 插入 SD 卡 ............................................................................... 6 可以使用的 SD 卡类型 ......................................................... 7 使用触屏 .................................................................................. 8 调整触屏 .............................................................................. 8 液晶监视器上的按键名称和功能 .......................................... 9 打开/关闭电源 ........................................................................ 11 时钟设定 ................................................................................ 12 重设时钟 ............................................................................ 12 更改显示语言 ......................................................................... 13 查看取景器/LCD 监视器 ......................................................... 14 调整握带 ................................................................................ 14 取下罩盖 ................................................................................ 14 打开镜头盖 ............................................................................ 14 遥控器的准备 ......................................................................... 15 连接耳机 ................................................................................ 15 连接外部话筒 ......................................................................... 15 安装三脚架 ............................................................................ 15 调整肩拖位置 ......................................................................... 16 在海外使用本机 ..................................................................... 16 在海外给电池充电 .............................................................. 16 旅行期间按当地时间设置时钟 ............................................ 16 设置夏时制 ......................................................................... 17 备选附件 ................................................................................ 17 录制选择录制模式 ......................................................................... 18 选择智能自动/手动录制模式 ............................................... 18 选择聚焦模式 ..................................................................... 18 选择环操作模式 .................................................................. 18 选择视频/静像录制模式 ...................................................... 19 在自动模式下拍摄视频 .......................................................... 20 在视频录制过程中捕捉静像 ................................................ 23 在自动模式下拍摄静像 .......................................................... 24 变焦 ....................................................................................... 26 手动调整聚焦 ......................................................................... 27 用聚焦协助调整聚焦 .......................................................... 27 显示斑马纹 ............................................................................ 28 手动调整亮度 ......................................................................... 29 设置背光补偿 ......................................................................... 29 调整快门速度 ......................................................................... 30 调整光圈 ................................................................................ 30 设置白平衡 ............................................................................ 31 根据场景（被摄体）进行拍摄 ................................................... 32 拍摄特写镜头 ......................................................................... 33 清楚地捕捉被摄体（触摸优先 AE/AF） ..................................... 34 自动捕捉笑脸（笑脸拍摄） ................................................... 35 设置笑脸% ......................................................................... 36 减轻相机振动 ......................................................................... 37 同时录制到两张 SD 卡（双录制） ............................................. 38 录制到一个文件中（持续剪辑录制） ........................................ 39 慢动作（高速）录制 .................................................................. 40 间隔录制（慢速录制） .............................................................. 41 通过感应动作自动录制（自动录制） ........................................ 43 拍摄集体照（自拍定时器） ....................................................... 44 查看剩余录制时间 .................................................................. 46 播放播放视频 ................................................................................ 48 正常播放 ............................................................................ 50 查看录制日期和其他信息 ................................................... 51 摘要播放 ............................................................................ 52 播放列表 ............................................................................ 53 播放其他文件 ..................................................................... 54 播放静像 ................................................................................ 55 2 幻灯片播放 ......................................................................... 56 按日期搜索特定的视频/静像 .................................................. 57 连接电视机并在电视机上观看 ................................................ 58 经由 HDMI 接口连接 .......................................................... 58 经由 AV 接口连接 ............................................................... 60 播放在本机上创建的 DVD 或蓝光光盘 ................................... 61 在蓝光或 DVD 播放机上摘录播放 ...................................... 61 编辑删除不需要的文件 .................................................................. 62 删除当前播放的文件 .......................................................... 62 删除选定的文件 .................................................................. 62 保护文件 ................................................................................ 63 保护/取消保护当前显示的文件 ........................................... 63 保护/取消保护选定文件 ...................................................... 63 在播放过程中，在视频中捕捉静像 .......................................... 64 捕捉视频中的需要部分（修剪） ................................................ 65 从录好的视频中创建播放列表 ................................................ 66 用所选文件创建播放列表 ................................................... 66 按日期创建播放列表 .......................................................... 67 编辑播放列表 ..................................................................... 69 删除播放列表 ..................................................................... 71 复制用 BD 刻录机（外置蓝光驱动器）刻录光盘 .............................. 72 准备一台 BD 刻录机（外置蓝光驱动器） .............................. 72 创建光盘 ............................................................................ 73 用 BD 刻录机（外置蓝光驱动器）播放 .................................. 80 用 DVD 刻录机刻录光盘 ........................................................ 80 准备 DVD 刻录机（CU-VD3） ............................................... 81 准备 DVD 刻录机（CU-VD50） ............................................. 81 创建光盘 ............................................................................ 82 用 DVD 刻录机播放 ............................................................ 86 通过连接蓝光录像机刻录光盘 ................................................ 87 连接 DVD 录像机，将文件复录到光盘上 ................................. 88 连接 VCR，将文件复录到 VHS 磁带上 .................................... 89 使用 USB 外部硬盘驱动器 ..................................................... 90 准备 USB 外部硬盘驱动器 ................................................. 90 复制所有文件 ..................................................................... 91 播放 USB 外部硬盘驱动器中的文件 ................................... 93 删除 USB 外部硬盘驱动器中的文件夹 ............................... 93 格式化 USB 外部硬盘驱动器 .............................................. 94 从 USB 外部硬盘驱动器导入文件 ....................................... 94 把文件复制至另一张 SD 卡 .................................................... 96 把文件移动至另一张 SD 卡 .................................................... 97 复制到 Windows PC .............................................................. 98 核对系统要求（指导方针） ................................................... 98 安装随附软件 ................................................................... 101 备份所有文件 ................................................................... 101 组织文件 .......................................................................... 103 把视频录制到光盘上 ........................................................ 104 在不用随附软件的情况下备份文件 ................................... 105 文件和文件夹列表 ............................................................ 106 复制到 Macintosh 电脑 ........................................................ 107 菜单设定操作菜单 .............................................................................. 108 操作顶层菜单 ................................................................... 108 操作捷径菜单 ................................................................... 108 录制设置菜单（视频） ............................................................ 109 特别录制菜单（视频） ............................................................ 114 录制设置菜单（静像） ........................................................... 115 特别录制菜单（静像） ........................................................... 117 播放设置菜单（视频） ............................................................ 118 编辑菜单（视频） ................................................................... 118 播放设置菜单（静像） ........................................................... 119 编辑菜单（静像） .................................................................. 119 设置（视频/静像） .................................................................. 120 连接设置（视频/静像） ........................................................... 122 媒体设置（视频/静像） ........................................................... 123

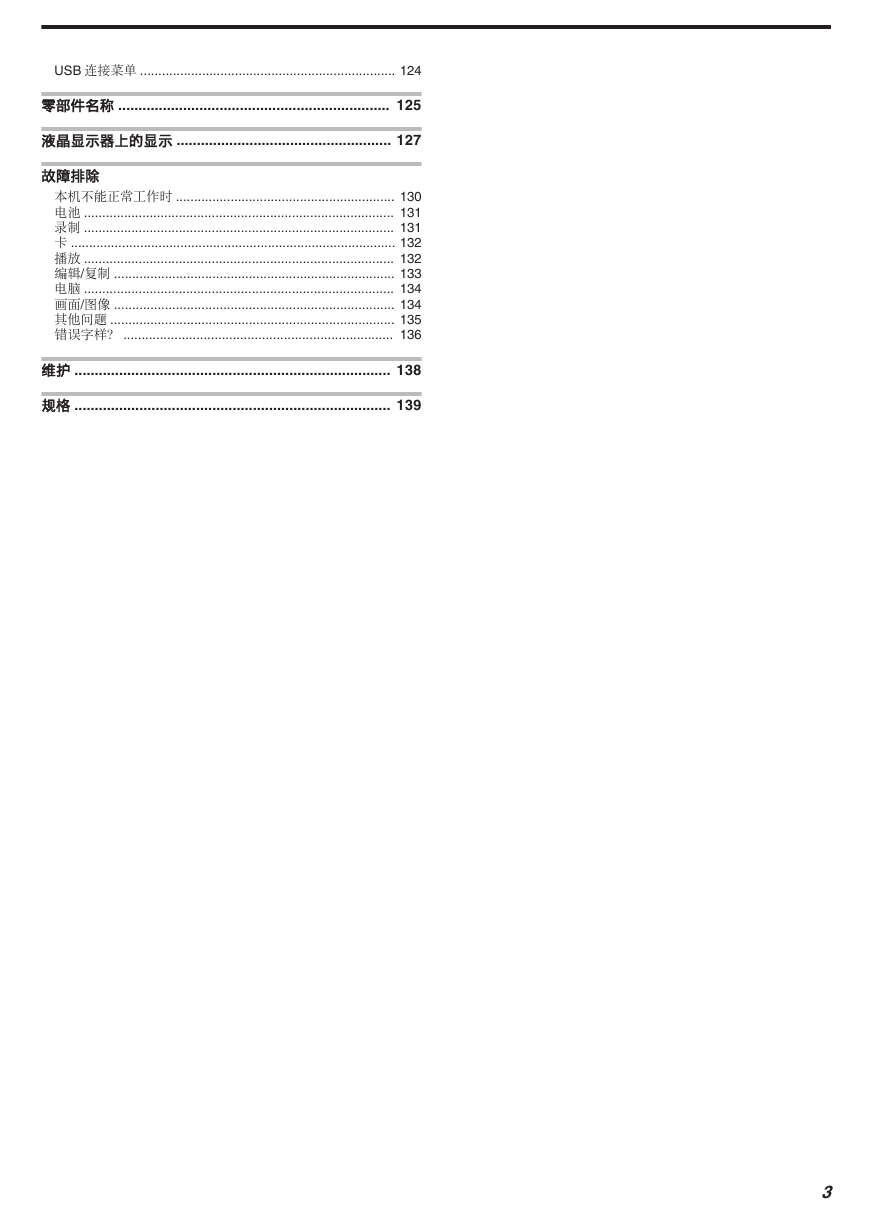

USB 连接菜单 ...................................................................... 124 零部件名称 ................................................................... 125 液晶显示器上的显示 ..................................................... 127 故障排除本机不能正常工作时 ............................................................ 130 电池 ..................................................................................... 131 录制 ..................................................................................... 131 卡 ......................................................................................... 132 播放 ..................................................................................... 132 编辑/复制 ............................................................................. 133 电脑 ..................................................................................... 134 画面/图像 ............................................................................. 134 其他问题 .............................................................................. 135 错误字样？ .......................................................................... 136 维护 .............................................................................. 138 规格 .............................................................................. 139 3

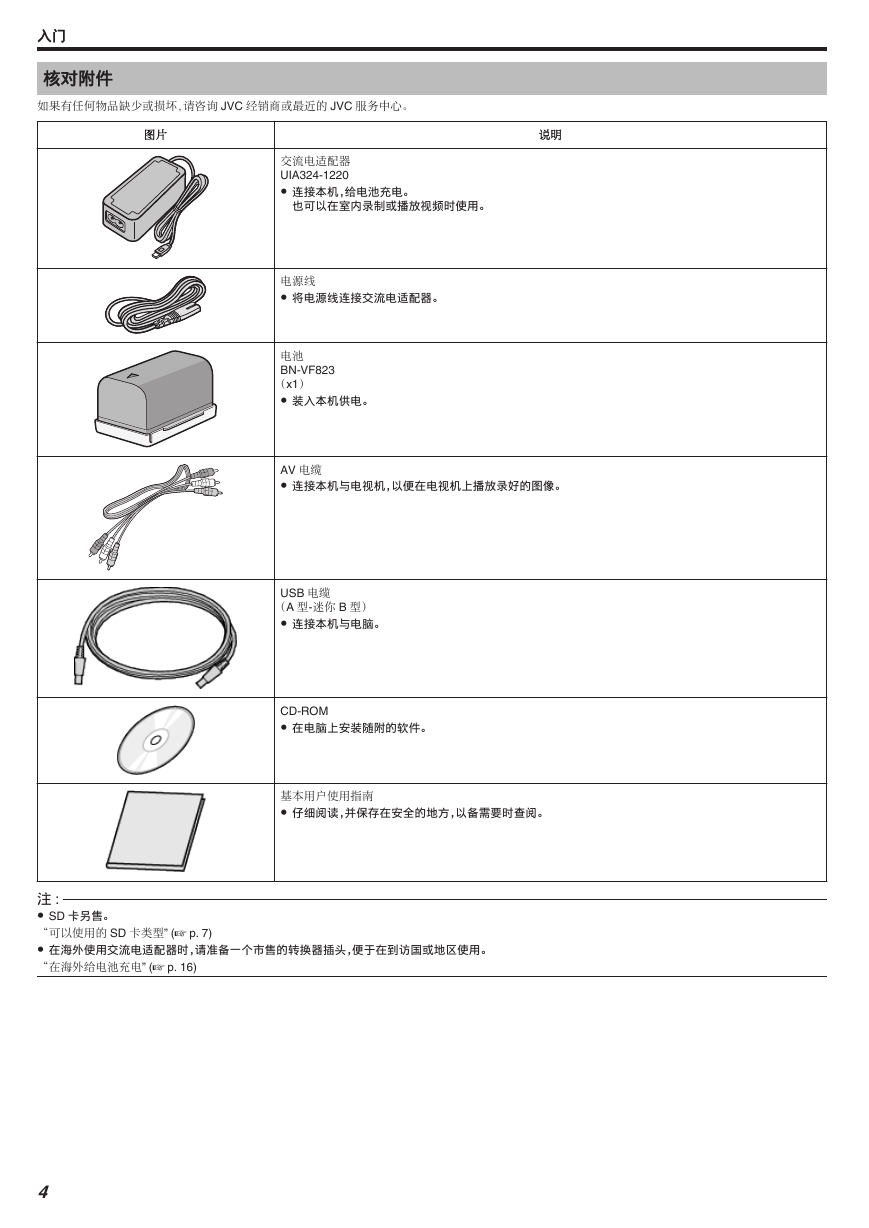

入门核对附件如果有任何物品缺少或损坏，请咨询 JVC 经销商或最近的 JVC 服务中心。图片说明交流电适配器 UIA324-1220 0 连接本机，给电池充电。也可以在室内录制或播放视频时使用。 . . . . . . . 电源线 0 将电源线连接交流电适配器。电池 BN-VF823 （x1） 0 装入本机供电。 AV 电缆 0 连接本机与电视机，以便在电视机上播放录好的图像。 USB 电缆（A 型-迷你 B 型） 0 连接本机与电脑。 CD-ROM 0 在电脑上安装随附的软件。基本用户使用指南 0 仔细阅读，并保存在安全的地方，以备需要时查阅。注 : 0 SD 卡另售。 “可以使用的 SD 卡类型” (A p. 7) 0 在海外使用交流电适配器时，请准备一个市售的转换器插头，便于在到访国或地区使用。 “在海外给电池充电” (A p. 16) 4

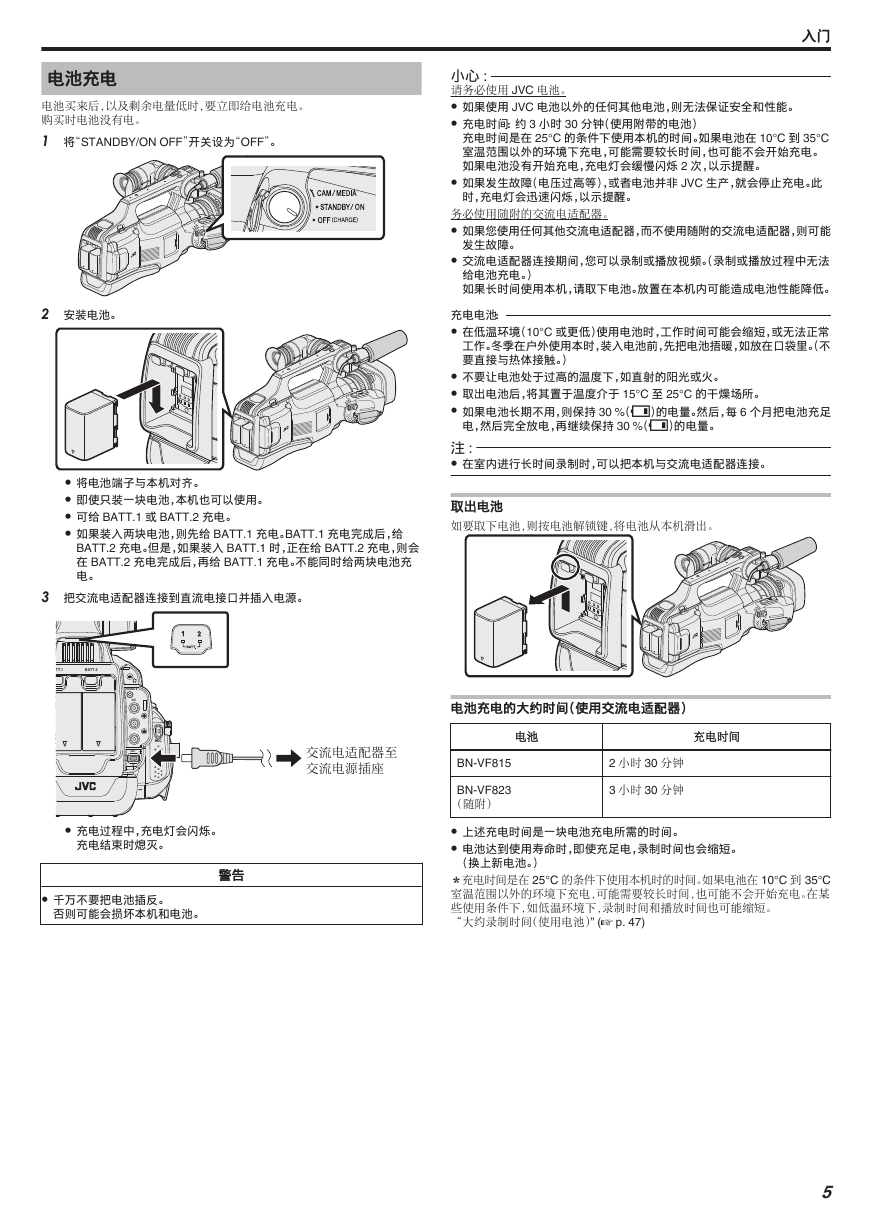

电池充电电池买来后，以及剩余电量低时，要立即给电池充电。购买时电池没有电。 1 将“STANDBY/ON OFF”开关设为“OFF”。 . 2 安装电池。 . 0 将电池端子与本机对齐。 0 即使只装一块电池，本机也可以使用。 0 可给 BATT.1 或 BATT.2 充电。 0 如果装入两块电池，则先给 BATT.1 充电。BATT.1 充电完成后，给 BATT.2 充电。但是，如果装入 BATT.1 时，正在给 BATT.2 充电，则会在 BATT.2 充电完成后，再给 BATT.1 充电。不能同时给两块电池充电。 3 把交流电适配器连接到直流电接口并插入电源。 . 0 充电过程中，充电灯会闪烁。充电结束时熄灭。警告 0 千万不要把电池插反。否则可能会损坏本机和电池。入门小心 : 请务必使用 JVC 电池。 0 如果使用 JVC 电池以外的任何其他电池，则无法保证安全和性能。 0 充电时间：约 3 小时 30 分钟（使用附带的电池）充电时间是在 25°C 的条件下使用本机的时间。如果电池在 10°C 到 35°C 室温范围以外的环境下充电，可能需要较长时间，也可能不会开始充电。如果电池没有开始充电，充电灯会缓慢闪烁 2 次，以示提醒。 0 如果发生故障（电压过高等），或者电池并非 JVC 生产，就会停止充电。此时，充电灯会迅速闪烁，以示提醒。务必使用随附的交流电适配器。 0 如果您使用任何其他交流电适配器，而不使用随附的交流电适配器，则可能发生故障。 0 交流电适配器连接期间，您可以录制或播放视频。（录制或播放过程中无法给电池充电。）如果长时间使用本机，请取下电池。放置在本机内可能造成电池性能降低。充电电池： 0 在低温环境（10°C 或更低）使用电池时，工作时间可能会缩短，或无法正常工作。冬季在户外使用本时，装入电池前，先把电池捂暖，如放在口袋里。（不要直接与热体接触。） 0 不要让电池处于过高的温度下，如直射的阳光或火。 0 取出电池后，将其置于温度介于 15°C 至 25°C 的干燥场所。 0 如果电池长期不用，则保持 30 %（X）的电量。然后，每 6 个月把电池充足电，然后完全放电，再继续保持 30 %（X）的电量。注 : 0 在室内进行长时间录制时，可以把本机与交流电适配器连接。取出电池如要取下电池，则按电池解锁键，将电池从本机滑出。 . 电池充电的大约时间（使用交流电适配器）电池充电时间 BN-VF815 BN-VF823 （随附） 2 小时 30 分钟 3 小时 30 分钟 0 上述充电时间是一块电池充电所需的时间。 0 电池达到使用寿命时，即使充足电，录制时间也会缩短。（换上新电池。）＊充电时间是在 25°C 的条件下使用本机时的时间。如果电池在 10°C 到 35°C 室温范围以外的环境下充电，可能需要较长时间，也可能不会开始充电。在某些使用条件下，如低温环境下，录制时间和播放时间也可能缩短。 “大约录制时间（使用电池）” (A p. 47) 5 TT.1BATT.2REMOTEAVDC

入门插入SD 卡录制前插入市售的 SD 卡。本机有两个 SD 卡槽。插入两张 SD 卡，且在“录制设置”中，将“无缝录制”设为“开”时，即使一张卡已满或出错，另一张卡仍能继续录制。 “可以使用的 SD 卡类型” (A p. 7) “大约视频录制时间” (A p. 47) 0 默认设置是将文件录制到 A 槽的 SD 卡上。如要录制到 B 槽的 SD 卡，则 “ 将视频录制到插槽 ” (A p. 123) “ 将静态图片录制到插槽 ” (A p. 123) 1 将“STANDBY/ON OFF”开关设为“OFF”。要更改“将视频录制到插槽”或“将静态图片录制到插槽”设置。 . 2 打开门。警告 0 千万不要把卡插反。否则可能会损坏本机和卡。 0 插入或取出卡之前，先关掉本机的电源。 0 插入卡时，不要碰到金属接触面。注 : 0“无缝录制”设为“开”时，正在录制的 SD 卡剩余录制时间用完，或正在录制的媒体出错时，仍可继续在另一张 SD 卡上录制，而不会中断。 “无缝录制（无缝录制/自动恢复录制）” (A p. 112) 0 当“双重录制”被设置为“开”时，录制可以同时在两张 SD 卡上进行。当其中一个介质发生错误时，录制可以在不中断拍摄的前提下在另外一张 SD 卡上进行。换言之，您无需担心您已经录制好的文件丢失。卡的视频操作。 “同时录制到两张 SD 卡（双录制）” (A p. 38) 0 同一张卡既可以录制视频图像，也可以录制静像。建议在使用前，确认 SD 0 要使用已经在其它设备上用过的卡，有必要通过媒体设置用“格式化 SD 卡” “ 格式化 SD 卡 ” (A p. 123) 对卡进行格式化（初始化）。 o 卡槽状态指示灯下表显示了卡槽 A 和 B 各自的状态。灯闪烁正在读取当前插入的 SD 卡。（数据写入/读取进行中）卡槽状态请勿关闭摄像机的电源或取出 SD 卡。亮起待机。插入的 SD 卡可以用于录制或播放。灯灭 SD 卡未插入。插入不能使用的卡。 . 0 将“DOOR LOCK”拉杆滑至左边，朝自己的方向将门拉开。 3 把 SD 卡插入 A 槽。取出卡把 SD 卡向内推一次，然后径直拉出。 . 0 插入时标签朝上。 4 关上门。 . . 0 关上门后，将“DOOR LOCK”拉杆滑到右边，将门锁定。 6

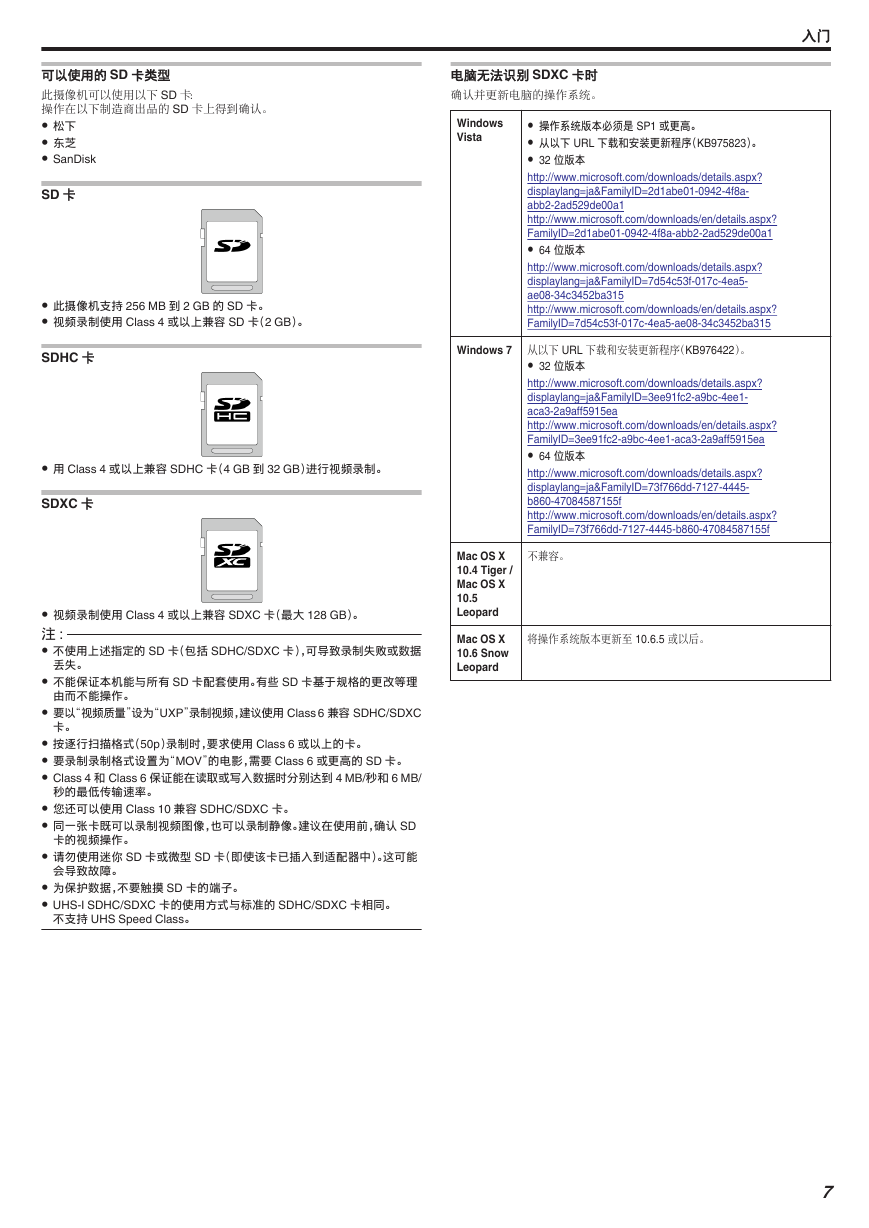

可以使用的 SD 卡类型此摄像机可以使用以下 SD 卡：操作在以下制造商出品的 SD 卡上得到确认。 0 松下 0 东芝 0 SanDisk SD 卡 0 此摄像机支持 256 MB 到 2 GB 的 SD 卡。 0 视频录制使用 Class 4 或以上兼容 SD 卡（2 GB）。 . SDHC 卡 0 用 Class 4 或以上兼容 SDHC 卡（4 GB 到 32 GB）进行视频录制。 . SDXC 卡 . 丢失。卡。由而不能操作。 0 视频录制使用 Class 4 或以上兼容 SDXC 卡（最大 128 GB）。注 : 0 不使用上述指定的 SD 卡（包括 SDHC/SDXC 卡），可导致录制失败或数据 0 不能保证本机能与所有 SD 卡配套使用。有些 SD 卡基于规格的更改等理 0 要以“视频质量”设为“UXP”录制视频，建议使用 Class 6 兼容 SDHC/SDXC 0 按逐行扫描格式（50p）录制时，要求使用 Class 6 或以上的卡。 0 要录制录制格式设置为“MOV”的电影，需要 Class 6 或更高的 SD 卡。 0 Class 4 和 Class 6 保证能在读取或写入数据时分别达到 4 MB/秒和 6 MB/ 0 您还可以使用 Class 10 兼容 SDHC/SDXC 卡。 0 同一张卡既可以录制视频图像，也可以录制静像。建议在使用前，确认 SD 0 请勿使用迷你 SD 卡或微型 SD 卡（即使该卡已插入到适配器中）。这可能 0 为保护数据，不要触摸 SD 卡的端子。 0 UHS-I SDHC/SDXC 卡的使用方式与标准的 SDHC/SDXC 卡相同。秒的最低传输速率。卡的视频操作。会导致故障。不支持 UHS Speed Class。电脑无法识别 SDXC 卡时确认并更新电脑的操作系统。 Windows Vista 0 操作系统版本必须是 SP1 或更高。 0 从以下 URL 下载和安装更新程序（KB975823）。 0 32 位版本 http://www.microsoft.com/downloads/details.aspx? displaylang=ja&FamilyID=2d1abe01-0942-4f8a- abb2-2ad529de00a1 http://www.microsoft.com/downloads/en/details.aspx? FamilyID=2d1abe01-0942-4f8a-abb2-2ad529de00a1 0 64 位版本 http://www.microsoft.com/downloads/details.aspx? displaylang=ja&FamilyID=7d54c53f-017c-4ea5- ae08-34c3452ba315 http://www.microsoft.com/downloads/en/details.aspx? FamilyID=7d54c53f-017c-4ea5-ae08-34c3452ba315 Windows 7 从以下 URL 下载和安装更新程序（KB976422）。 0 32 位版本 http://www.microsoft.com/downloads/details.aspx? displaylang=ja&FamilyID=3ee91fc2-a9bc-4ee1- aca3-2a9aff5915ea http://www.microsoft.com/downloads/en/details.aspx? FamilyID=3ee91fc2-a9bc-4ee1-aca3-2a9aff5915ea 0 64 位版本 http://www.microsoft.com/downloads/details.aspx? displaylang=ja&FamilyID=73f766dd-7127-4445- b860-47084587155f http://www.microsoft.com/downloads/en/details.aspx? FamilyID=73f766dd-7127-4445-b860-47084587155f Mac OS X 10.4 Tiger / Mac OS X 10.5 Leopard Mac OS X 10.6 Snow Leopard 不兼容。将操作系统版本更新至 10.6.5 或以后。入门 7

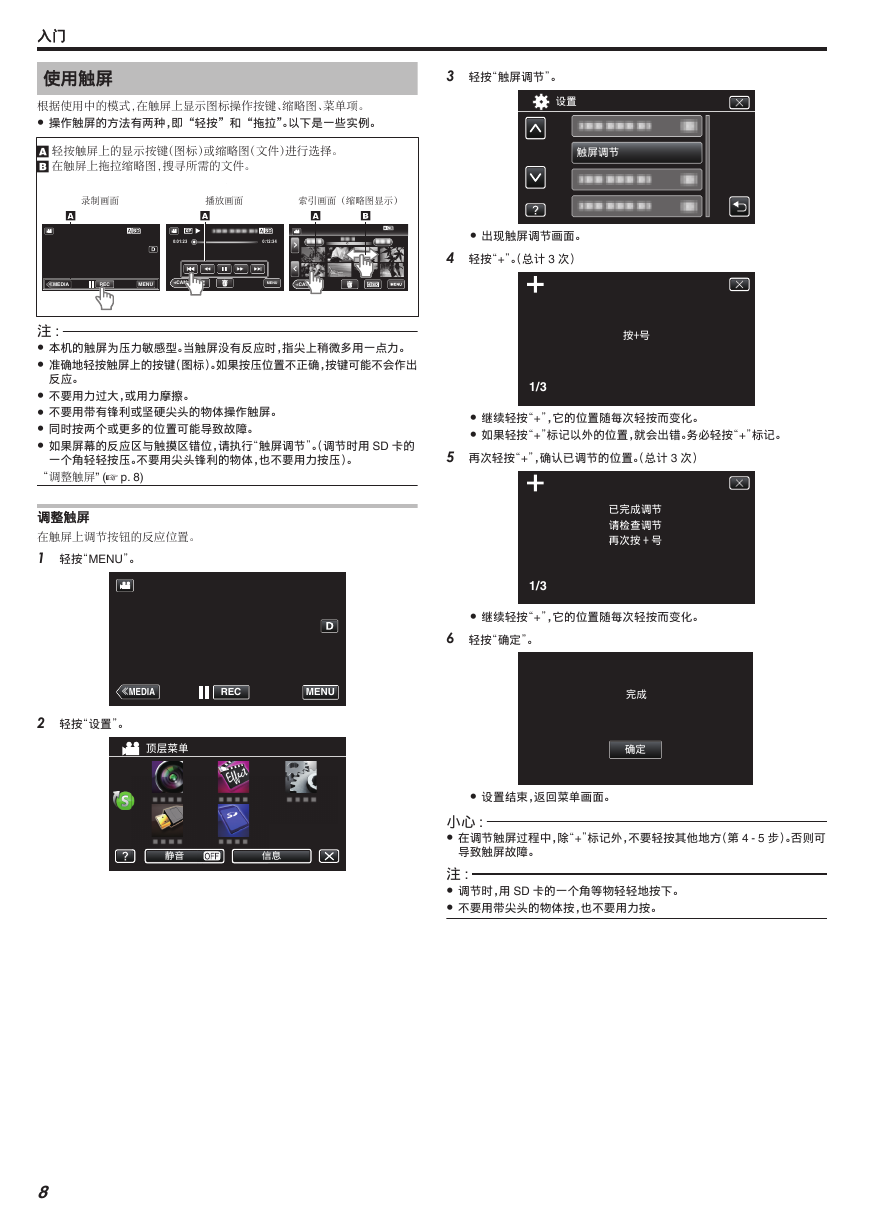

入门使用触屏根据使用中的模式，在触屏上显示图标操作按键、缩略图、菜单项。 0 操作触屏的方法有两种，即“轻按”和“拖拉”。以下是一些实例。 A 轻按触屏上的显示按键（图标）或缩略图（文件）进行选择。 B 在触屏上拖拉缩略图，搜寻所需的文件。 . 3 轻按“触屏调节”。 . 0 出现触屏调节画面。 4 轻按“+”。（总计 3 次） . 0 继续轻按“+”，它的位置随每次轻按而变化。 0 如果轻按“+”标记以外的位置，就会出错。务必轻按“+”标记。 5 再次轻按“+”，确认已调节的位置。（总计 3 次） . 0 继续轻按“+”，它的位置随每次轻按而变化。 6 轻按“确定”。 . 0 设置结束，返回菜单画面。导致触屏故障。小心 : 0 在调节触屏过程中，除“+”标记外，不要轻按其他地方（第 4 - 5 步）。否则可注 : 0 调节时，用 SD 卡的一个角等物轻轻地按下。 0 不要用带尖头的物体按，也不要用力按。注 : 0 本机的触屏为压力敏感型。当触屏没有反应时，指尖上稍微多用一点力。 0 准确地轻按触屏上的按键（图标）。如果按压位置不正确，按键可能不会作出反应。 0 不要用力过大，或用力摩擦。 0 不要用带有锋利或坚硬尖头的物体操作触屏。 0 同时按两个或更多的位置可能导致故障。 0 如果屏幕的反应区与触摸区错位，请执行“触屏调节”。（调节时用 SD 卡的 “调整触屏” (A p. 8) 一个角轻轻按压。不要用尖头锋利的物体，也不要用力按压）。调整触屏在触屏上调节按钮的反应位置。 1 轻按“MENU”。 . 2 轻按“设置”。 . 8 ≪CAM0:01:230:12:34MENU≪MEDIAREC0:01:230:12:34MENU ≪CAMRECMENU≪MEDIAOFF1/31/3
