松下数码摄像机-AG-UX90MC说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：8.80M 资料格式：pdf 举报版权申诉

第1页 / 共206页

第2页 / 共206页

第3页 / 共206页

第4页 / 共206页

第5页 / 共206页

第6页 / 共206页

第7页 / 共206页

第8页 / 共206页

安全注意事项

附件

另选购的附件

准备

可以用本机做什么

向SD卡中录制

连接外部设备

使用iPad进行远程操作

部件的识别和使用

电源

给电池充电

安装/取下电池

充电和录制时间

连接到AC电源插座

SD卡的准备

本机可以使用的记忆卡

插入/取出SD卡

开启/关闭本机

选择模式

使用LCD监视器/取景器

在LCD监视屏与取景器显示屏之间切换

使用LCD监视器

如何使用触摸屏

LCD监视器调整

取景器调整

自拍

设置日期和时间

使用菜单屏幕

拍摄

拍摄之前

选择记录的媒体

格式化媒体

正在录制动态影像

在自动和手动模式之间切换

调整画质

放大/缩小功能

防抖功能

聚焦

一键AF

瞬时AF

聚焦辅助

白平衡

光圈/增益调整

光圈调整

增益调整

手动快门速度

音频输入

切换音频输入

调整音频输入电平

计数器显示

设置时间码

设置用户信息

设置录制计数器

USER按钮

设置USER按钮

使用USER按钮

USER按钮的功能

实用功能

彩条画面

ND滤镜

切换画面指示/模式信息显示

使用操作图标

JOG拨盘的使用

回放

动态影像/静态图片回放

使用操作图标回放动态影像

实用功能

从动态影像中创建静态图片

重复回放

继续上一回放

按日期回放场景或静态图片

编辑

删除场景/静态图片

保护场景/静态图片

在SD卡之间进行复制

连接外部设备

连接耳机、遥控器或外部监视器

耳机

遥控器

外部监视器

设置外部输出分辨率

连接到PC （文件传输/非线性编辑）

操作环境（大容量存储）

连接到PC

关于PC显示

用外部媒体设备复制/回放

准备复制/回放

差分复制

复制选择的文件

回放外部媒体

将iPad 作为远程控制使用（AG ROP 应用程序）

连接之前

连接本机和iPad

AG ROP应用程序连接时的操作

菜单

使用菜单

场景文件

系统模式

用户开关

开关设置

自动开关设置

录制设置

音频设置

输出设置

显示设置

其他功能

网络设置

维护

视频设置

图片设置

复制

显示

指示

信息

警告指示

其他

故障排除

关于修复

更新本机所采用的固件

关于版权

不能同时使用的拍摄功能

记录模式/大约可录制时间

大约可拍摄的图片数量

规格

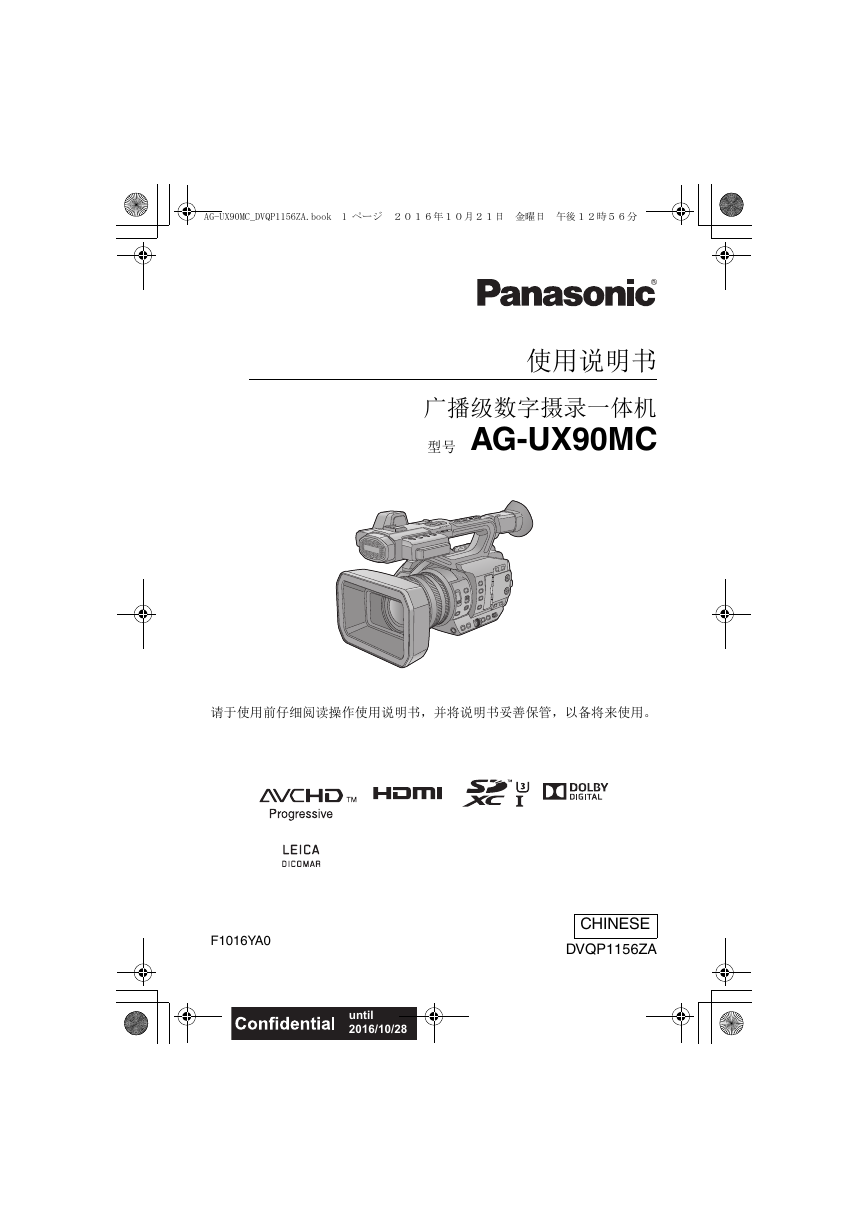

AG-UX90MC_DVQP1156ZA.book 1 ページ２０１６年１０月２１日　金曜日　午後１２時５６分使用说明书广播级数字摄录一体机型号 AG-UX90MC 请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。 F1016YA0 CHINESE DVQP1156ZA until 2016/10/28

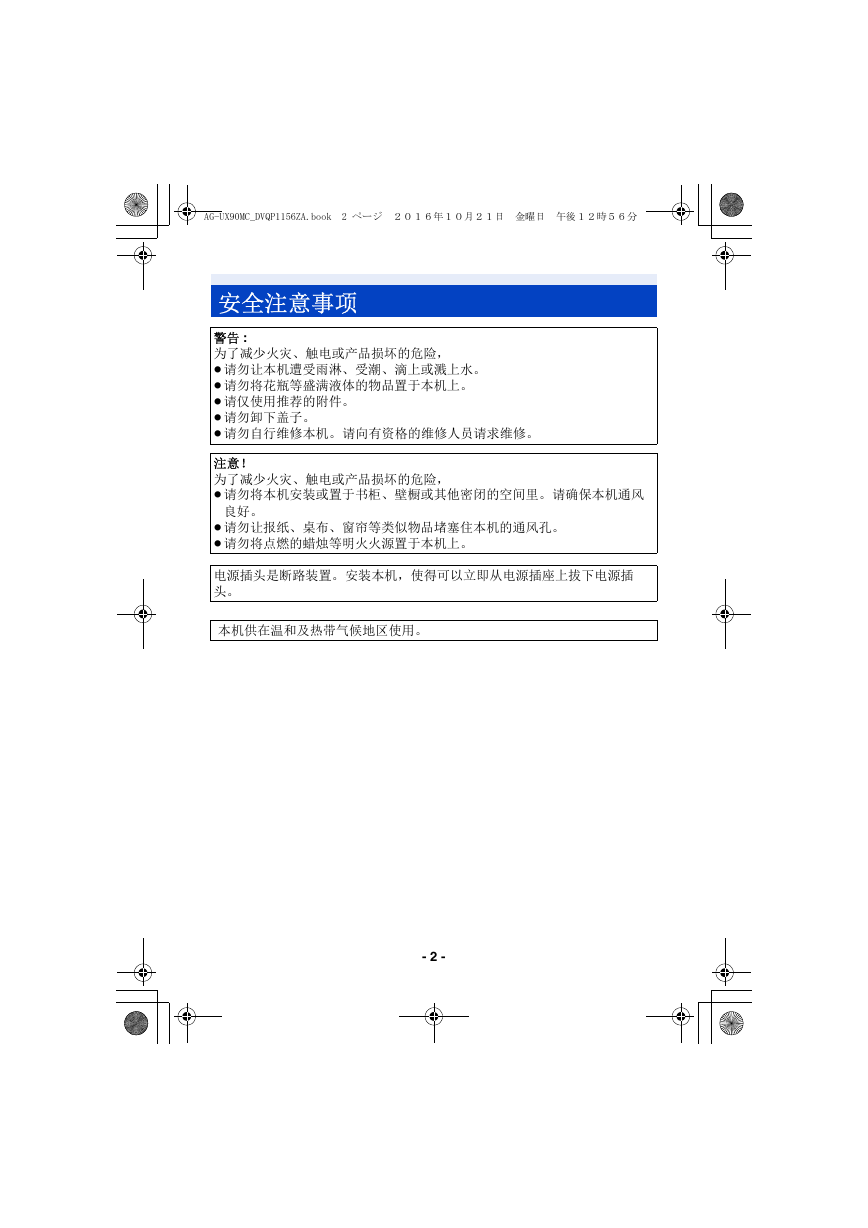

AG-UX90MC_DVQP1156ZA.book 2 ページ２０１６年１０月２１日　金曜日　午後１２時５６分安全注意事项警告 : 为了减少火灾、触电或产品损坏的危险， ≥ 请勿让本机遭受雨淋、受潮、滴上或溅上水。 ≥ 请勿将花瓶等盛满液体的物品置于本机上。 ≥ 请仅使用推荐的附件。 ≥ 请勿卸下盖子。 ≥ 请勿自行维修本机。请向有资格的维修人员请求维修。注意！为了减少火灾、触电或产品损坏的危险， ≥ 请勿将本机安装或置于书柜、壁橱或其他密闭的空间里。请确保本机通风良好。 ≥ 请勿让报纸、桌布、窗帘等类似物品堵塞住本机的通风孔。 ≥ 请勿将点燃的蜡烛等明火火源置于本机上。电源插头是断路装置。安装本机，使得可以立即从电源插座上拔下电源插头。本机供在温和及热带气候地区使用。 - 2 -

AG-UX90MC_DVQP1156ZA.book 3 ページ２０１６年１０月２１日　金曜日　午後１２時５６分 ∫ 关于电池警告电池有发生火灾、爆炸和灼伤的危险。请勿对其拆卸、加热至 60 oC 以上或焚烧。注意 ≥ 如果电池更换得不正确，会有发生爆炸的危险。请仅用制造商建议使用的类型的电池进行更换。 ≥ 废弃电池时，请与当地机构或经销商联系，询问正确的废弃方法。 ∫ 产品标识产品广播级数字摄录一体机电池充电器 AC 适配器位置底部底部底部 - 3 -

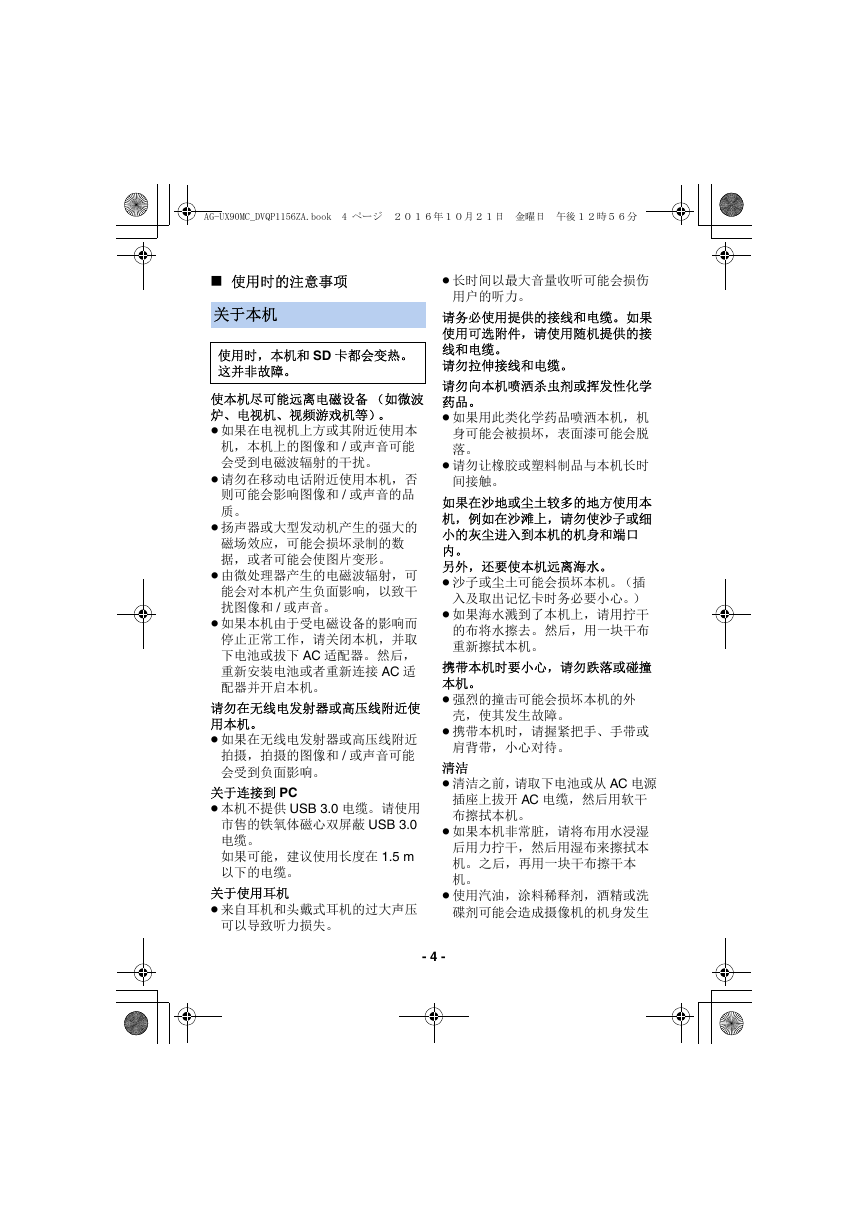

AG-UX90MC_DVQP1156ZA.book 4 ページ２０１６年１０月２１日　金曜日　午後１２時５６分 ∫ 使用时的注意事项关于本机使用时，本机和 SD 卡都会变热。这并非故障。使本机尽可能远离电磁设备（如微波炉、电视机、视频游戏机等）。 ≥ 如果在电视机上方或其附近使用本机，本机上的图像和 / 或声音可能会受到电磁波辐射的干扰。 ≥ 请勿在移动电话附近使用本机，否则可能会影响图像和 / 或声音的品质。 ≥ 扬声器或大型发动机产生的强大的磁场效应，可能会损坏录制的数据，或者可能会使图片变形。 ≥ 由微处理器产生的电磁波辐射，可能会对本机产生负面影响，以致干扰图像和 / 或声音。 ≥ 如果本机由于受电磁设备的影响而停止正常工作，请关闭本机，并取下电池或拔下 AC 适配器。然后，重新安装电池或者重新连接 AC 适配器并开启本机。请勿在无线电发射器或高压线附近使用本机。 ≥ 如果在无线电发射器或高压线附近拍摄，拍摄的图像和 / 或声音可能会受到负面影响。关于连接到 PC ≥ 本机不提供 USB 3.0 电缆。请使用市售的铁氧体磁心双屏蔽 USB 3.0 电缆。如果可能，建议使用长度在 1.5 m 以下的电缆。关于使用耳机 ≥ 来自耳机和头戴式耳机的过大声压可以导致听力损失。 ≥ 长时间以最大音量收听可能会损伤用户的听力。请务必使用提供的接线和电缆。如果使用可选附件，请使用随机提供的接线和电缆。请勿拉伸接线和电缆。请勿向本机喷洒杀虫剂或挥发性化学药品。 ≥ 如果用此类化学药品喷洒本机，机身可能会被损坏，表面漆可能会脱落。 ≥ 请勿让橡胶或塑料制品与本机长时间接触。如果在沙地或尘土较多的地方使用本机，例如在沙滩上，请勿使沙子或细小的灰尘进入到本机的机身和端口内。另外，还要使本机远离海水。 ≥ 沙子或尘土可能会损坏本机。（插入及取出记忆卡时务必要小心。） ≥ 如果海水溅到了本机上，请用拧干的布将水擦去。然后，用一块干布重新擦拭本机。携带本机时要小心，请勿跌落或碰撞本机。 ≥ 强烈的撞击可能会损坏本机的外壳，使其发生故障。 ≥ 携带本机时，请握紧把手、手带或肩背带，小心对待。清洁 ≥ 清洁之前，请取下电池或从 AC 电源插座上拔开 AC 电缆，然后用软干布擦拭本机。 ≥ 如果本机非常脏，请将布用水浸湿后用力拧干，然后用湿布来擦拭本机。之后，再用一块干布擦干本机。 ≥ 使用汽油，涂料稀释剂，酒精或洗碟剂可能会造成摄像机的机身发生 - 4 -

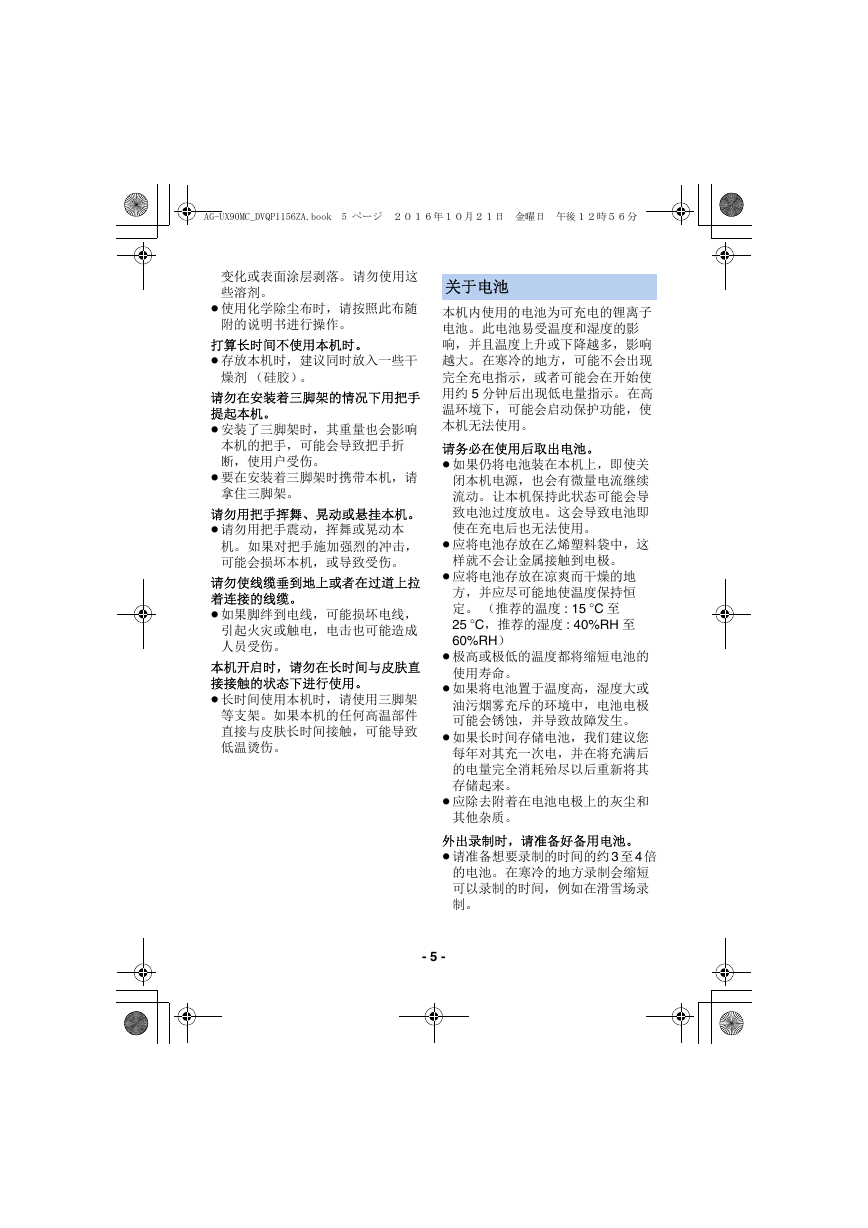

AG-UX90MC_DVQP1156ZA.book 5 ページ２０１６年１０月２１日　金曜日　午後１２時５６分变化或表面涂层剥落。请勿使用这些溶剂。 ≥ 使用化学除尘布时，请按照此布随附的说明书进行操作。打算长时间不使用本机时。 ≥ 存放本机时，建议同时放入一些干燥剂（硅胶）。请勿在安装着三脚架的情况下用把手提起本机。 ≥ 安装了三脚架时，其重量也会影响本机的把手，可能会导致把手折断，使用户受伤。 ≥ 要在安装着三脚架时携带本机，请拿住三脚架。请勿用把手挥舞、晃动或悬挂本机。 ≥ 请勿用把手震动，挥舞或晃动本机。如果对把手施加强烈的冲击，可能会损坏本机，或导致受伤。请勿使线缆垂到地上或者在过道上拉着连接的线缆。 ≥ 如果脚绊到电线，可能损坏电线，引起火灾或触电，电击也可能造成人员受伤。本机开启时，请勿在长时间与皮肤直接接触的状态下进行使用。 ≥ 长时间使用本机时，请使用三脚架等支架。如果本机的任何高温部件直接与皮肤长时间接触，可能导致低温烫伤。关于电池本机内使用的电池为可充电的锂离子电池。此电池易受温度和湿度的影响，并且温度上升或下降越多，影响越大。在寒冷的地方，可能不会出现完全充电指示，或者可能会在开始使用约 5 分钟后出现低电量指示。在高温环境下，可能会启动保护功能，使本机无法使用。请务必在使用后取出电池。 ≥ 如果仍将电池装在本机上，即使关闭本机电源，也会有微量电流继续流动。让本机保持此状态可能会导致电池过度放电。这会导致电池即使在充电后也无法使用。 ≥ 应将电池存放在乙烯塑料袋中，这样就不会让金属接触到电极。 ≥ 应将电池存放在凉爽而干燥的地方，并应尽可能地使温度保持恒定。（推荐的温度 : 15 oC 至 25 oC，推荐的湿度 : 40%RH 至 60%RH） ≥ 极高或极低的温度都将缩短电池的使用寿命。 ≥ 如果将电池置于温度高，湿度大或油污烟雾充斥的环境中，电池电极可能会锈蚀，并导致故障发生。 ≥ 如果长时间存储电池，我们建议您每年对其充一次电，并在将充满后的电量完全消耗殆尽以后重新将其存储起来。 ≥ 应除去附着在电池电极上的灰尘和其他杂质。外出录制时，请准备好备用电池。 ≥ 请准备想要录制的时间的约 3 至 4 倍的电池。在寒冷的地方录制会缩短可以录制的时间，例如在滑雪场录制。 - 5 -

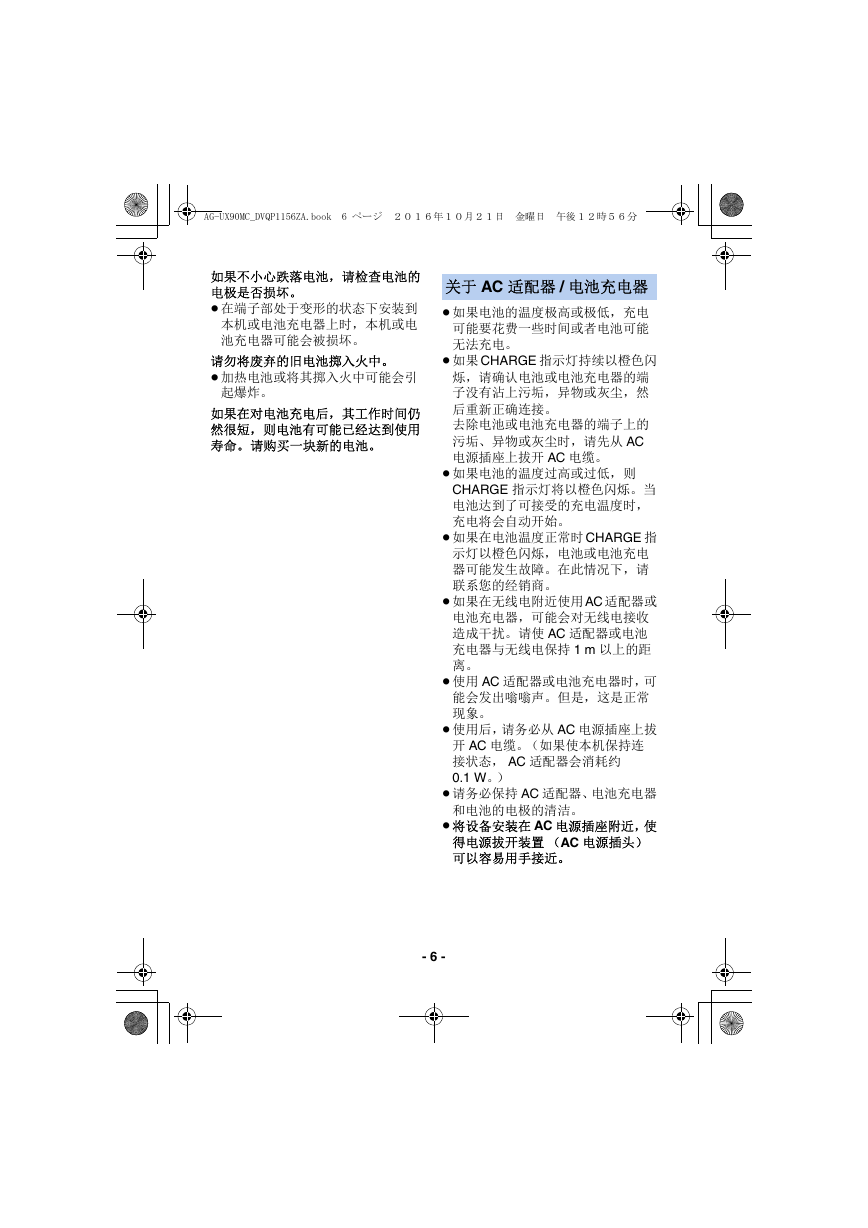

AG-UX90MC_DVQP1156ZA.book 6 ページ２０１６年１０月２１日　金曜日　午後１２時５６分如果不小心跌落电池，请检查电池的电极是否损坏。 ≥ 在端子部处于变形的状态下安装到本机或电池充电器上时，本机或电池充电器可能会被损坏。请勿将废弃的旧电池掷入火中。 ≥ 加热电池或将其掷入火中可能会引起爆炸。如果在对电池充电后，其工作时间仍然很短，则电池有可能已经达到使用寿命。请购买一块新的电池。关于 AC 适配器 / 电池充电器 ≥ 如果电池的温度极高或极低，充电可能要花费一些时间或者电池可能无法充电。 ≥ 如果 CHARGE 指示灯持续以橙色闪烁，请确认电池或电池充电器的端子没有沾上污垢，异物或灰尘，然后重新正确连接。去除电池或电池充电器的端子上的污垢、异物或灰尘时，请先从 AC 电源插座上拔开 AC 电缆。 ≥ 如果电池的温度过高或过低，则 CHARGE 指示灯将以橙色闪烁。当电池达到了可接受的充电温度时，充电将会自动开始。 ≥ 如果在电池温度正常时 CHARGE 指示灯以橙色闪烁，电池或电池充电器可能发生故障。在此情况下，请联系您的经销商。 ≥ 如果在无线电附近使用 AC 适配器或电池充电器，可能会对无线电接收造成干扰。请使 AC 适配器或电池充电器与无线电保持 1 m 以上的距离。 ≥ 使用 AC 适配器或电池充电器时，可能会发出嗡嗡声。但是，这是正常现象。 ≥ 使用后，请务必从 AC 电源插座上拔开 AC 电缆。（如果使本机保持连接状态， AC 适配器会消耗约 0.1 W。） ≥ 请务必保持 AC 适配器、电池充电器和电池的电极的清洁。 ≥ 将设备安装在 AC 电源插座附近，使得电源拔开装置（AC 电源插头）可以容易用手接近。 - 6 -

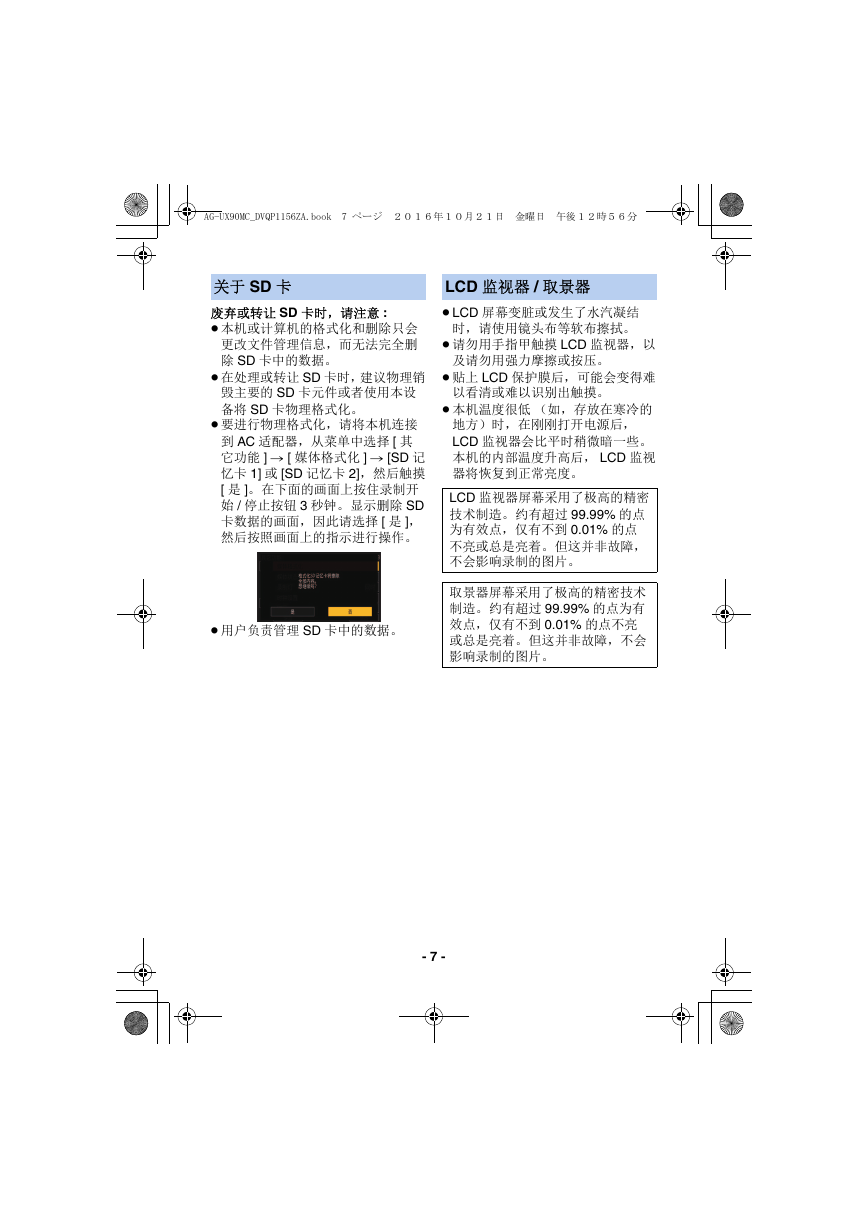

AG-UX90MC_DVQP1156ZA.book 7 ページ２０１６年１０月２１日　金曜日　午後１２時５６分关于 SD 卡废弃或转让 SD 卡时，请注意 : ≥ 本机或计算机的格式化和删除只会更改文件管理信息，而无法完全删除 SD 卡中的数据。 ≥ 在处理或转让 SD 卡时，建议物理销毁主要的 SD 卡元件或者使用本设备将 SD 卡物理格式化。 ≥ 要进行物理格式化，请将本机连接到 AC 适配器，从菜单中选择 [ 其它功能 ] # [ 媒体格式化 ] # [SD 记忆卡 1] 或 [SD 记忆卡 2]，然后触摸 [ 是 ]。在下面的画面上按住录制开始 / 停止按钮 3 秒钟。显示删除 SD 卡数据的画面，因此请选择 [ 是 ]，然后按照画面上的指示进行操作。 ≥ 用户负责管理 SD 卡中的数据。 LCD 监视器 / 取景器 ≥ LCD 屏幕变脏或发生了水汽凝结时，请使用镜头布等软布擦拭。 ≥ 请勿用手指甲触摸 LCD 监视器，以及请勿用强力摩擦或按压。 ≥ 贴上 LCD 保护膜后，可能会变得难以看清或难以识别出触摸。 ≥ 本机温度很低（如，存放在寒冷的地方）时，在刚刚打开电源后， LCD 监视器会比平时稍微暗一些。本机的内部温度升高后， LCD 监视器将恢复到正常亮度。 LCD 监视器屏幕采用了极高的精密技术制造。约有超过 99.99% 的点为有效点，仅有不到 0.01% 的点不亮或总是亮着。但这并非故障，不会影响录制的图片。取景器屏幕采用了极高的精密技术制造。约有超过 99.99% 的点为有效点，仅有不到 0.01% 的点不亮或总是亮着。但这并非故障，不会影响录制的图片。 - 7 -

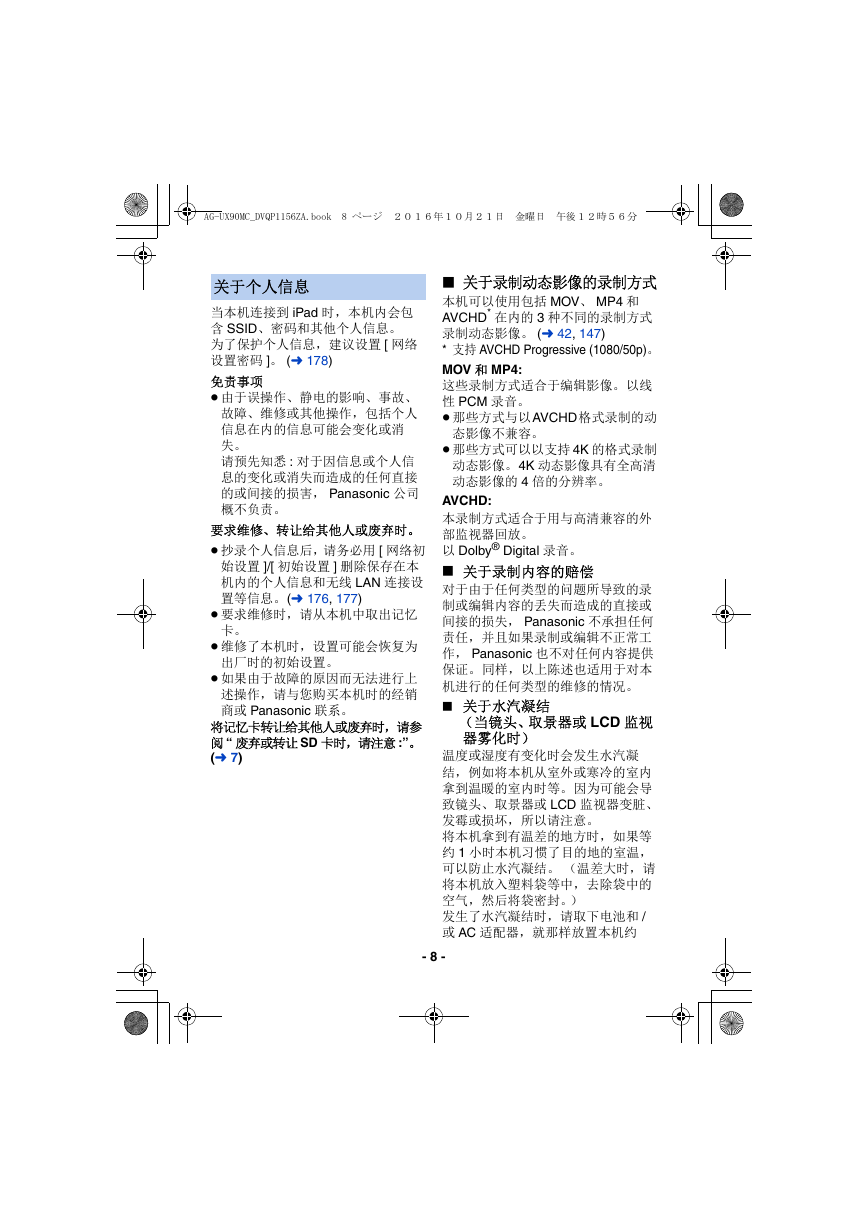

AG-UX90MC_DVQP1156ZA.book 8 ページ２０１６年１０月２１日　金曜日　午後１２時５６分关于个人信息当本机连接到 iPad 时，本机内会包含 SSID、密码和其他个人信息。为了保护个人信息，建议设置 [ 网络设置密码 ]。 (l 178) 免责事项 ≥ 由于误操作、静电的影响、事故、故障、维修或其他操作，包括个人信息在内的信息可能会变化或消失。请预先知悉 : 对于因信息或个人信息的变化或消失而造成的任何直接的或间接的损害， Panasonic 公司概不负责。要求维修、转让给其他人或废弃时。 ≥ 抄录个人信息后，请务必用 [ 网络初始设置 ]/[ 初始设置 ] 删除保存在本机内的个人信息和无线 LAN 连接设置等信息。 (l 176, 177) ≥ 要求维修时，请从本机中取出记忆卡。 ≥ 维修了本机时，设置可能会恢复为出厂时的初始设置。 ≥ 如果由于故障的原因而无法进行上述操作，请与您购买本机时的经销商或 Panasonic 联系。将记忆卡转让给其他人或废弃时，请参阅 “ 废弃或转让 SD 卡时，请注意 :”。 (l 7) ∫ 关于录制动态影像的录制方式本机可以使用包括 MOV、 MP4 和 AVCHD* 在内的 3 种不同的录制方式录制动态影像。 (l 42, 147) * 支持 AVCHD Progressive (1080/50p)。 MOV 和 MP4: 这些录制方式适合于编辑影像。以线性 PCM 录音。 ≥ 那些方式与以AVCHD格式录制的动态影像不兼容。 ≥ 那些方式可以以支持 4K 的格式录制动态影像。 4K 动态影像具有全高清动态影像的 4 倍的分辨率。 AVCHD: 本录制方式适合于用与高清兼容的外部监视器回放。以 Dolby® Digital 录音。 ∫ 关于录制内容的赔偿对于由于任何类型的问题所导致的录制或编辑内容的丢失而造成的直接或间接的损失， Panasonic 不承担任何责任，并且如果录制或编辑不正常工作， Panasonic 也不对任何内容提供保证。同样，以上陈述也适用于对本机进行的任何类型的维修的情况。 ∫ 关于水汽凝结（当镜头、取景器或 LCD 监视器雾化时）温度或湿度有变化时会发生水汽凝结，例如将本机从室外或寒冷的室内拿到温暖的室内时等。因为可能会导致镜头、取景器或 LCD 监视器变脏、发霉或损坏，所以请注意。将本机拿到有温差的地方时，如果等约 1 小时本机习惯了目的地的室温，可以防止水汽凝结。（温差大时，请将本机放入塑料袋等中，去除袋中的空气，然后将袋密封。）发生了水汽凝结时，请取下电池和 / 或 AC 适配器，就那样放置本机约 - 8 -
