JVC数码摄像机-GY-LS300CHEC说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：12.02M 资料格式：pdf 举报版权申诉

第1页 / 共184页

第2页 / 共184页

第3页 / 共184页

第4页 / 共184页

第5页 / 共184页

第6页 / 共184页

第7页 / 共184页

第8页 / 共184页

前言

安全注意事项

主要功能特点

妥善使用本机的注意事项

工作模式

部件名称

侧面控制面板

侧端子部分

后部端子

LCD显示屏

把手装置部分

基本系统图

准备工作

使用前的设置和调节

安装把手装置

安装镜头（市售）

调节腕带

安装随附话筒

安装三角架

电源

使用电池组

使用交流电源（直流输入电源）

电源状态显示

打开/关闭电源

初始设置

LCD显示屏和取景器上的显示内容

显示屏幕

状态屏幕

USB模式屏幕

远程编辑模式屏幕

警告显示

调整LCD显示屏和取景器

调整LCD显示屏

调整取景器

为用户按键指定功能

摄影指示灯

SD卡

可用卡

格式化（初始化）SD卡

恢复SD卡

录制到SD卡上的剪辑

操作锁定功能

拍摄

基本拍摄程序

选择系统清晰度、文件格式和视频格式

可变扫描映射（VSM）

变焦操作

对焦操作

由面部检测调整焦点

调整亮度

调整光圈

设置增益

设置电子快门

设置ND滤光片

调节白平衡

调节摄像机影像

使用影像稳定器

音频录制

在录制过程中用耳机监控音频声音

时间码和用户位

设置时间码生成器

设置用户位

设置斑马纹

立即查看录制的视频（剪辑查看）

在两种不同的分辨率模式下进行同时录制

串联录制

双录

备份录制

特殊录制

预录制

剪辑连续录制

帧录制

间隔录制

自由分割剪辑（Clip Cutter Trig）

回放

播放录制的剪辑

缩略图屏幕

操作

回放

删除剪辑

添加/删除OK标记

选择多个剪辑并对它们执行操作

随机选择多个剪辑

连续选择多个剪辑

修剪录制的剪辑

菜单显示和详细设置

菜单屏幕中的基本操作

菜单屏幕的显示和说明

使用软件键盘输入文字

菜单屏幕层次结构图

摄像机功能菜单

用户开关选择项目

PRESET AUTO项目

摄像机调整菜单

细节/调整项目

白平衡项目

TC/UB菜单

LCD/VF菜单

拍摄辅助项目

标记设置项目

显示设置项目

视频/音频设置菜单

视频设置项目

音频设置项目

系统菜单

记录设置项目

网络/设置项目

添加/编辑频繁使用的菜单项目（常用菜单项）

添加菜单项目至常用菜单项

编辑常用菜单项

显示/状态屏幕

摄像模式下的显示屏幕

媒体模式下的显示屏幕

状态屏幕

摄像功能特点

标记和安全区显示（仅限摄像模式）

彩条输出

配置设置文件

保存设置文件

加载设置文件

连接外部设备

连接外部显示器

连接耳机

连接有线遥控器

将剪辑加载到个人电脑中

连接到网络

网络连接功能

网络连接预备工作

工作环境

摄像机网络连接设置

通过无线局域网进行连接

通过有线局域网进行连接

通过手机适配器进行连接

导入元数据

元数据准备工作

配置服务器以便下载

导入元数据

上传已录制的视频剪辑

配置 FTP 服务器以便上传

上传视频剪辑

通过网络浏览器进行连接

编辑元数据

规划元数据

剪辑元数据

通过网络浏览器上传录制的片段

远程观看功能

工作程序

摄像机控制功能

通过网络浏览器更改设置

更改查看远程功能设置

更改连接设置

更改元数据服务器设置

更改剪辑服务器设置

更改网络流媒体设置

管理网络连接设置文件

保存连接设置文件

读取连接设置文件

删除连接设置

执行实时流媒体

设置分布

开始分布

其他

错误信息和相应操作

FTP 传输错误清单

实时流媒体错误信息显示清单

摄影指示灯闪烁

警告音

故障排除

规格

索引

软件使用许可合同

关于软件的重要通知

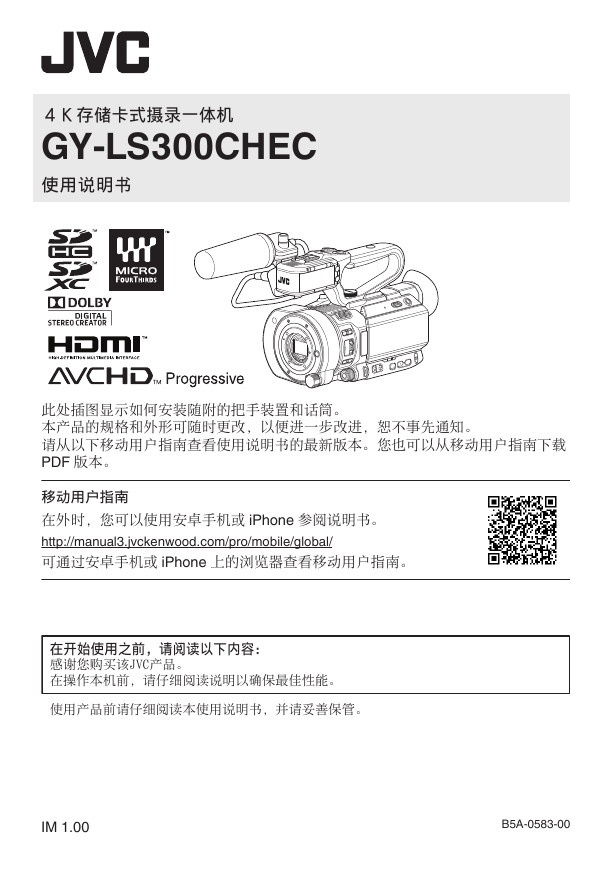

. ４Ｋ存储卡式摄录一体机 GY-LS300CHEC 使用说明书 . 此处插图显示如何安装随附的把手装置和话筒。本产品的规格和外形可随时更改，以便进一步改进，恕不事先通知。请从以下移动用户指南查看使用说明书的最新版本。您也可以从移动用户指南下载 PDF 版本。移动用户指南在外时，您可以使用安卓手机或 iPhone 参阅说明书。 http://manual3.jvckenwood.com/pro/mobile/global/ 可通过安卓手机或 iPhone 上的浏览器查看移动用户指南。 . IM 1.00 B5A-0583-00

安全注意事项前言 . . 安全注意事项 3

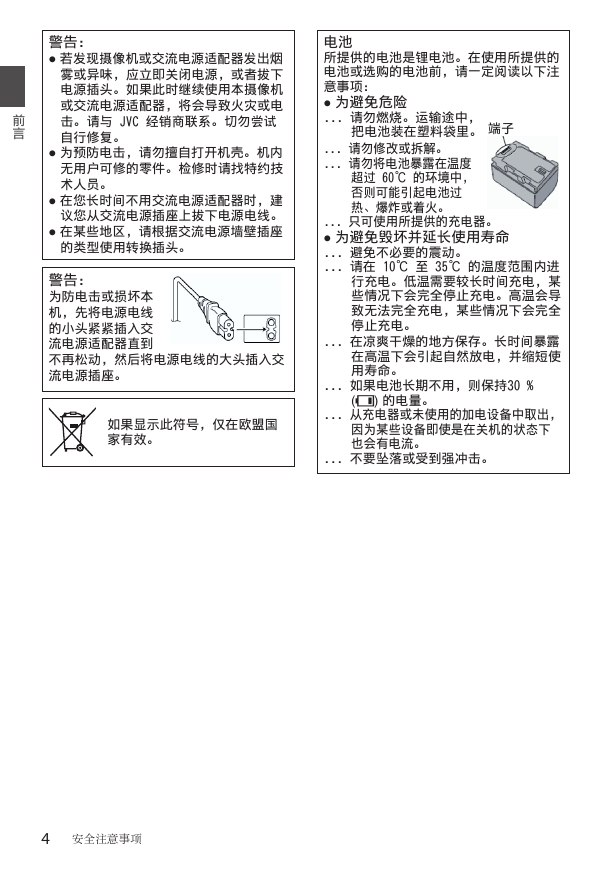

前言 . . 4 安全注意事项 (D)

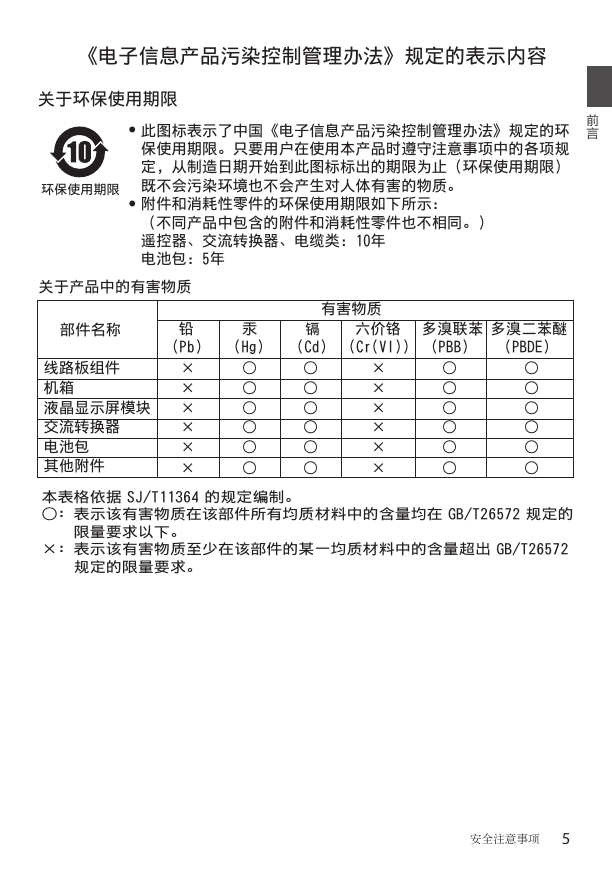

. 前言安全注意事项 5

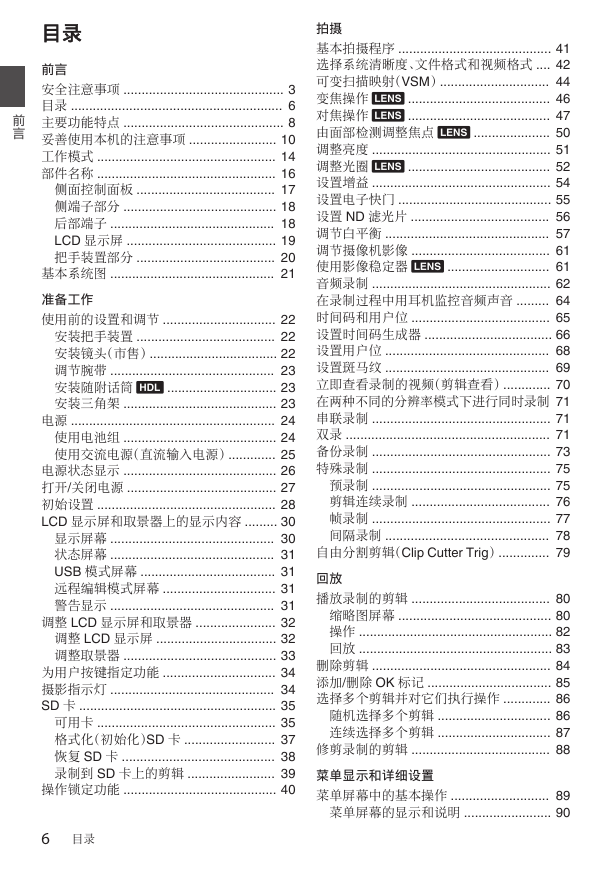

前言目录前言安全注意事项 ............................................ 3 目录 .......................................................... 6 主要功能特点 ............................................ 8 妥善使用本机的注意事项 ........................ 10 工作模式 ................................................. 14 部件名称 ................................................. 16 侧面控制面板 ...................................... 17 侧端子部分 .......................................... 18 后部端子 ............................................. 18 LCD 显示屏 ......................................... 19 把手装置部分 ...................................... 20 基本系统图 ............................................. 21 准备工作使用前的设置和调节 ............................... 22 安装把手装置 ...................................... 22 安装镜头（市售） ................................... 22 调节腕带 ............................................. 23 安装随附话筒 O .............................. 23 安装三角架 .......................................... 23 电源 ........................................................ 24 使用电池组 .......................................... 24 使用交流电源（直流输入电源） ............. 25 电源状态显示 .......................................... 26 打开/关闭电源 ......................................... 27 初始设置 ................................................. 28 LCD 显示屏和取景器上的显示内容 ......... 30 显示屏幕 ............................................. 30 状态屏幕 ............................................. 31 USB 模式屏幕 ..................................... 31 远程编辑模式屏幕 ............................... 31 警告显示 ............................................. 31 调整 LCD 显示屏和取景器 ...................... 32 调整 LCD 显示屏 ................................. 32 调整取景器 .......................................... 33 为用户按键指定功能 ............................... 34 摄影指示灯 ............................................. 34 SD 卡 ...................................................... 35 可用卡 ................................................. 35 格式化（初始化）SD 卡 ......................... 37 恢复 SD 卡 .......................................... 38 录制到 SD 卡上的剪辑 ........................ 39 操作锁定功能 .......................................... 40 6 目录拍摄基本拍摄程序 .......................................... 41 选择系统清晰度、文件格式和视频格式 .... 42 可变扫描映射（VSM） .............................. 44 变焦操作 F ....................................... 46 对焦操作 F ....................................... 47 由面部检测调整焦点 F ..................... 50 调整亮度 ................................................. 51 调整光圈 F ....................................... 52 设置增益 ................................................. 54 设置电子快门 .......................................... 55 设置 ND 滤光片 ...................................... 56 调节白平衡 ............................................. 57 调节摄像机影像 ...................................... 61 使用影像稳定器 F ............................ 61 音频录制 ................................................. 62 在录制过程中用耳机监控音频声音 ......... 64 时间码和用户位 ...................................... 65 设置时间码生成器 ................................... 66 设置用户位 ............................................. 68 设置斑马纹 ............................................. 69 立即查看录制的视频（剪辑查看） ............. 70 在两种不同的分辨率模式下进行同时录制 71 串联录制 ................................................. 71 双录 ........................................................ 71 备份录制 ................................................. 73 特殊录制 ................................................. 75 预录制 ................................................. 75 剪辑连续录制 ...................................... 76 帧录制 ................................................. 77 间隔录制 ............................................. 78 自由分割剪辑（Clip Cutter Trig） .............. 79 回放播放录制的剪辑 ...................................... 80 缩略图屏幕 .......................................... 80 操作 ..................................................... 82 回放 ..................................................... 83 删除剪辑 ................................................. 84 添加/删除 OK 标记 .................................. 85 选择多个剪辑并对它们执行操作 ............. 86 随机选择多个剪辑 ............................... 86 连续选择多个剪辑 ............................... 87 修剪录制的剪辑 ...................................... 88 菜单显示和详细设置菜单屏幕中的基本操作 ........................... 89 菜单屏幕的显示和说明 ........................ 90

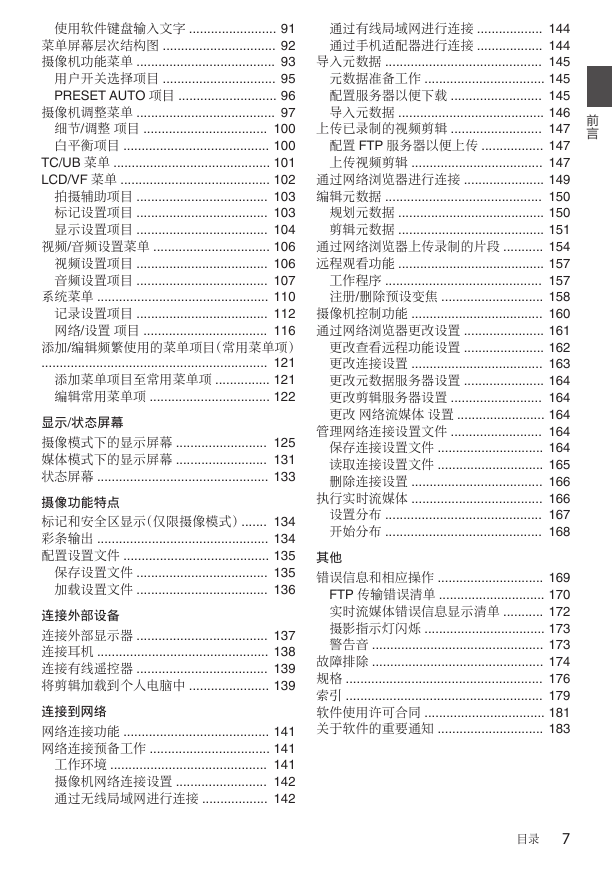

使用软件键盘输入文字 ........................ 91 菜单屏幕层次结构图 ............................... 92 摄像机功能菜单 ...................................... 93 用户开关选择项目 ............................... 95 PRESET AUTO 项目 ........................... 96 摄像机调整菜单 ...................................... 97 细节/调整项目 .................................. 100 白平衡项目 ........................................ 100 TC/UB 菜单 ........................................... 101 LCD/VF 菜单 ......................................... 102 拍摄辅助项目 .................................... 103 标记设置项目 .................................... 103 显示设置项目 .................................... 104 视频/音频设置菜单 ................................ 106 视频设置项目 .................................... 106 音频设置项目 .................................... 107 系统菜单 ............................................... 110 记录设置项目 .................................... 112 网络/设置项目 .................................. 116 添加/编辑频繁使用的菜单项目（常用菜单项） .............................................................. 121 添加菜单项目至常用菜单项 ............... 121 编辑常用菜单项 ................................. 122 显示/状态屏幕摄像模式下的显示屏幕 ......................... 125 媒体模式下的显示屏幕 ......................... 131 状态屏幕 ............................................... 133 摄像功能特点标记和安全区显示（仅限摄像模式） ....... 134 彩条输出 ............................................... 134 配置设置文件 ........................................ 135 保存设置文件 .................................... 135 加载设置文件 .................................... 136 连接外部设备连接外部显示器 .................................... 137 连接耳机 ............................................... 138 连接有线遥控器 .................................... 139 将剪辑加载到个人电脑中 ...................... 139 连接到网络网络连接功能 ........................................ 141 网络连接预备工作 ................................. 141 工作环境 ........................................... 141 摄像机网络连接设置 ......................... 142 通过无线局域网进行连接 .................. 142 前言通过有线局域网进行连接 .................. 144 通过手机适配器进行连接 .................. 144 导入元数据 ........................................... 145 元数据准备工作 ................................. 145 配置服务器以便下载 ......................... 145 导入元数据 ........................................ 146 上传已录制的视频剪辑 ......................... 147 配置 FTP 服务器以便上传 ................. 147 上传视频剪辑 .................................... 147 通过网络浏览器进行连接 ...................... 149 编辑元数据 ........................................... 150 规划元数据 ........................................ 150 剪辑元数据 ........................................ 151 通过网络浏览器上传录制的片段 ........... 154 远程观看功能 ........................................ 157 工作程序 ........................................... 157 注册/删除预设变焦 ............................ 158 摄像机控制功能 .................................... 160 通过网络浏览器更改设置 ...................... 161 更改查看远程功能设置 ...................... 162 更改连接设置 .................................... 163 更改元数据服务器设置 ...................... 164 更改剪辑服务器设置 ......................... 164 更改网络流媒体设置 ........................ 164 管理网络连接设置文件 ......................... 164 保存连接设置文件 ............................. 164 读取连接设置文件 ............................. 165 删除连接设置 .................................... 166 执行实时流媒体 .................................... 166 设置分布 ........................................... 167 开始分布 ........................................... 168 其他错误信息和相应操作 ............................. 169 FTP 传输错误清单 ............................. 170 实时流媒体错误信息显示清单 ........... 172 摄影指示灯闪烁 ................................. 173 警告音 ............................................... 173 故障排除 ............................................... 174 规格 ...................................................... 176 索引 ...................................................... 179 软件使用许可合同 ................................. 181 关于软件的重要通知 ............................. 183 目录 7

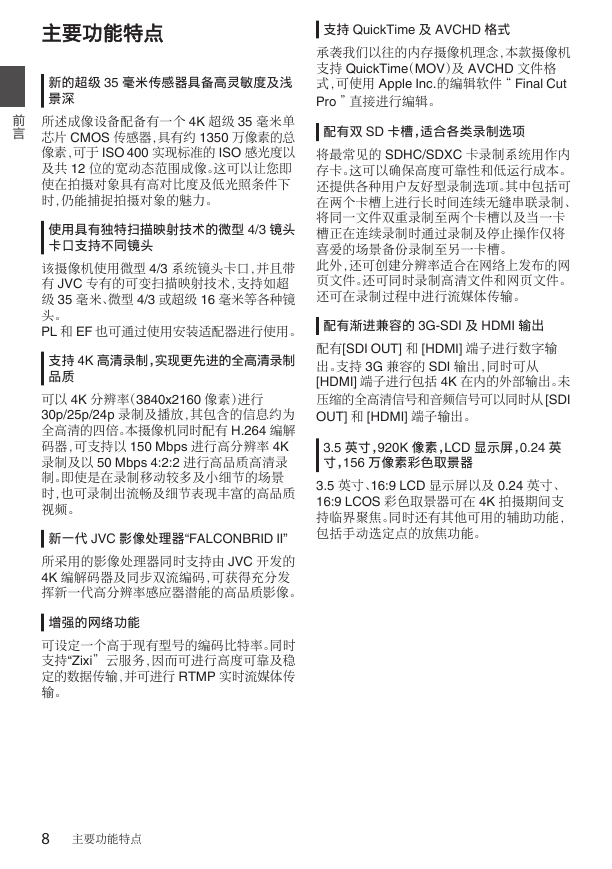

支持 QuickTime 及 AVCHD 格式承袭我们以往的内存摄像机理念，本款摄像机支持 QuickTime（MOV）及 AVCHD 文件格式，可使用 Apple Inc.的编辑软件 “ Final Cut Pro ” 直接进行编辑。配有双 SD 卡槽，适合各类录制选项将最常见的 SDHC/SDXC 卡录制系统用作内存卡。这可以确保高度可靠性和低运行成本。还提供各种用户友好型录制选项。其中包括可在两个卡槽上进行长时间连续无缝串联录制、将同一文件双重录制至两个卡槽以及当一卡槽正在连续录制时通过录制及停止操作仅将喜爱的场景备份录制至另一卡槽。此外，还可创建分辨率适合在网络上发布的网页文件。还可同时录制高清文件和网页文件。还可在录制过程中进行流媒体传输。配有渐进兼容的 3G-SDI 及 HDMI 输出配有[SDI OUT] 和 [HDMI] 端子进行数字输出。支持 3G 兼容的 SDI 输出，同时可从 [HDMI] 端子进行包括 4K 在内的外部输出。未压缩的全高清信号和音频信号可以同时从 [SDI OUT] 和 [HDMI] 端子输出。 3.5 英寸，920K 像素，LCD 显示屏，0.24 英寸，156 万像素彩色取景器 3.5 英寸、16:9 LCD 显示屏以及 0.24 英寸、 16:9 LCOS 彩色取景器可在 4K 拍摄期间支持临界聚焦。同时还有其他可用的辅助功能，包括手动选定点的放焦功能。前言主要功能特点新的超级 35 毫米传感器具备高灵敏度及浅景深所述成像设备配备有一个 4K 超级 35 毫米单芯片 CMOS 传感器，具有约 1350 万像素的总像素，可于 ISO 400 实现标准的 ISO 感光度以及共 12 位的宽动态范围成像。这可以让您即使在拍摄对象具有高对比度及低光照条件下时，仍能捕捉拍摄对象的魅力。使用具有独特扫描映射技术的微型 4/3 镜头卡口支持不同镜头该摄像机使用微型 4/3 系统镜头卡口，并且带有 JVC 专有的可变扫描映射技术，支持如超级 35 毫米、微型 4/3 或超级 16 毫米等各种镜头。 PL 和 EF 也可通过使用安装适配器进行使用。支持 4K 高清录制，实现更先进的全高清录制品质可以 4K 分辨率（3840x2160 像素）进行 30p/25p/24p 录制及播放，其包含的信息约为全高清的四倍。本摄像机同时配有 H.264 编解码器，可支持以 150 Mbps 进行高分辨率 4K 录制及以 50 Mbps 4:2:2 进行高品质高清录制。即使是在录制移动较多及小细节的场景时，也可录制出流畅及细节表现丰富的高品质视频。新一代 JVC 影像处理器“FALCONBRID II” 所采用的影像处理器同时支持由 JVC 开发的 4K 编解码器及同步双流编码，可获得充分发挥新一代高分辨率感应器潜能的高品质影像。增强的网络功能可设定一个高于现有型号的编码比特率。同时支持“Zixi”云服务，因而可进行高度可靠及稳定的数据传输，并可进行 RTMP 实时流媒体传输。 8 主要功能特点
