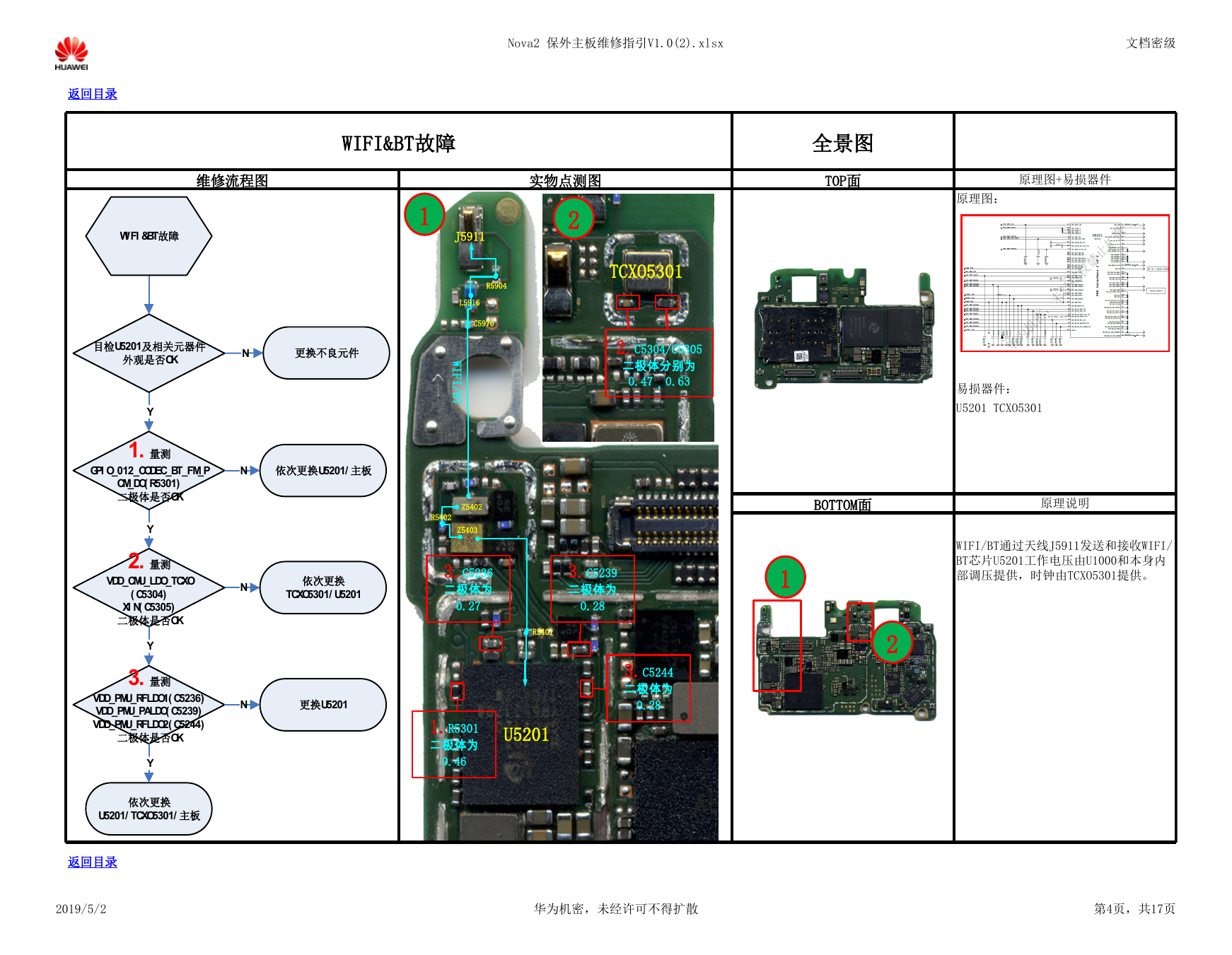

Nova2 保外主板维修指引V1.0(2).xlsx 文档密级 维修流程图 WIFI&BT故障 实物点测图 2 1 J5911 全景图 TOP面 原理图+易损器件 原理图： R5904 L5916 C5970 W I F I / B T R5402 Z5402 Z5403 3.C5236 二极体为 0.27 TCXO5301 2.C5304/C5305 二极体分别为 0.47，0.63 易损器件： U5201 TCXO5301 BOTTOM面 原理说明 WIFI/BT通过天线J5911发送和接收WIFI/ BT芯片U5201工作电压由U1000和本身内 部调压提供，时钟由TCXO5301提供。 3.C5239 二极体为 0.28 R5401 3.C5244 二极体为 0.28 1 2 1.R5301 二极体为 0.46 U5201 华为机密，未经许可不得扩散 第4页，共17页 返回目录 返回目录 2019/5/2 YN更换不良元件N依次更换TCXO5301/U5201WIFI&BT故障目检U5201及相关元器件外观是否OK2.量测VDD_CMU_LDO_TCXO(C5304)XIN(C5305)二极体是否OKY1.量测GPIO_012_CODEC_BT_FM_PCM_DO(R5301)二极体是否OK依次更换U5201/主板NY3.量测VDD_PMU_RFLDO1(C5236)VDD_PMU_PALDO(C5239)VDD_PMU_RFLDO2(C5244)二极体是否OK更换U5201依次更换U5201/TCXO5301/主板NY
